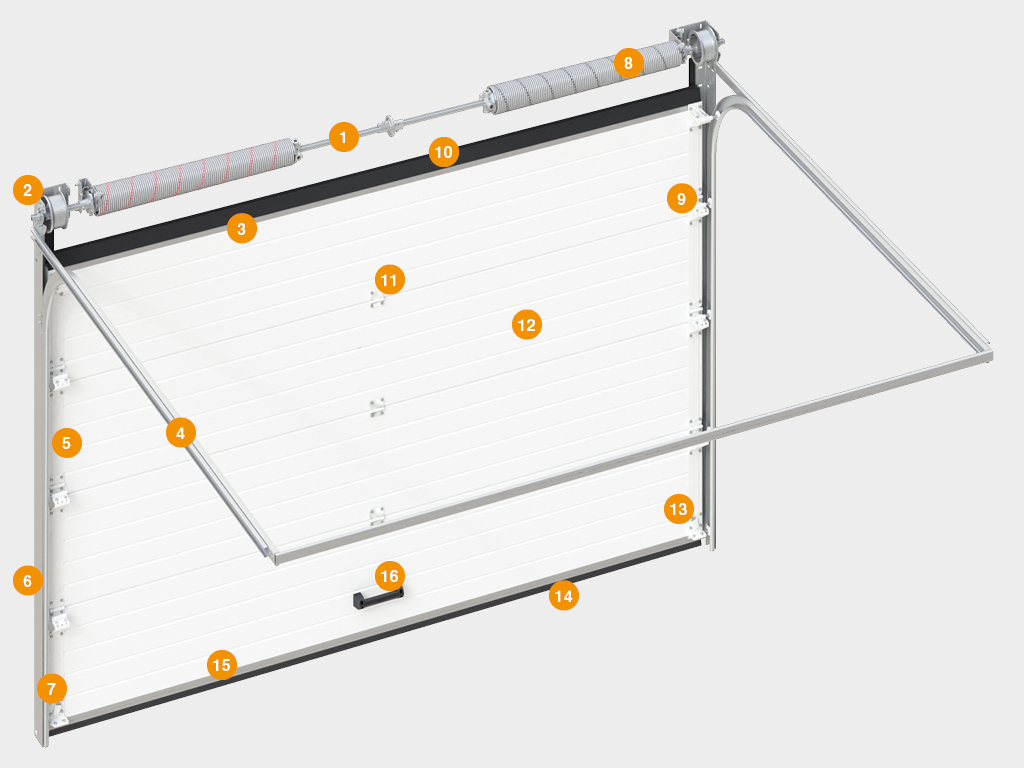

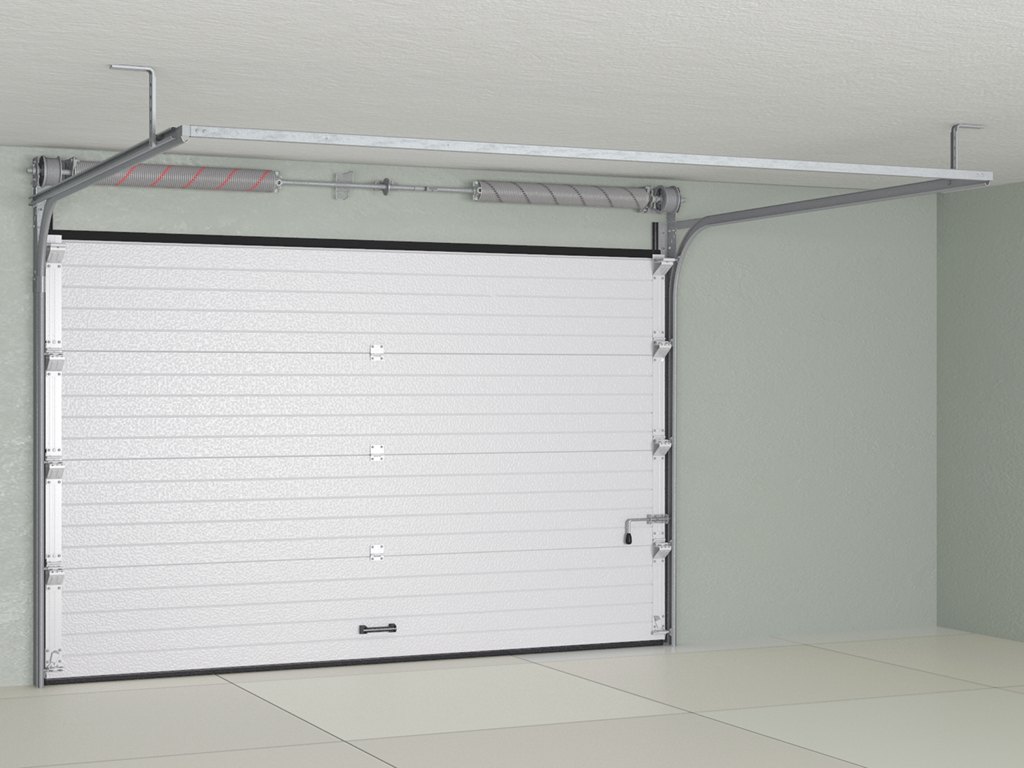

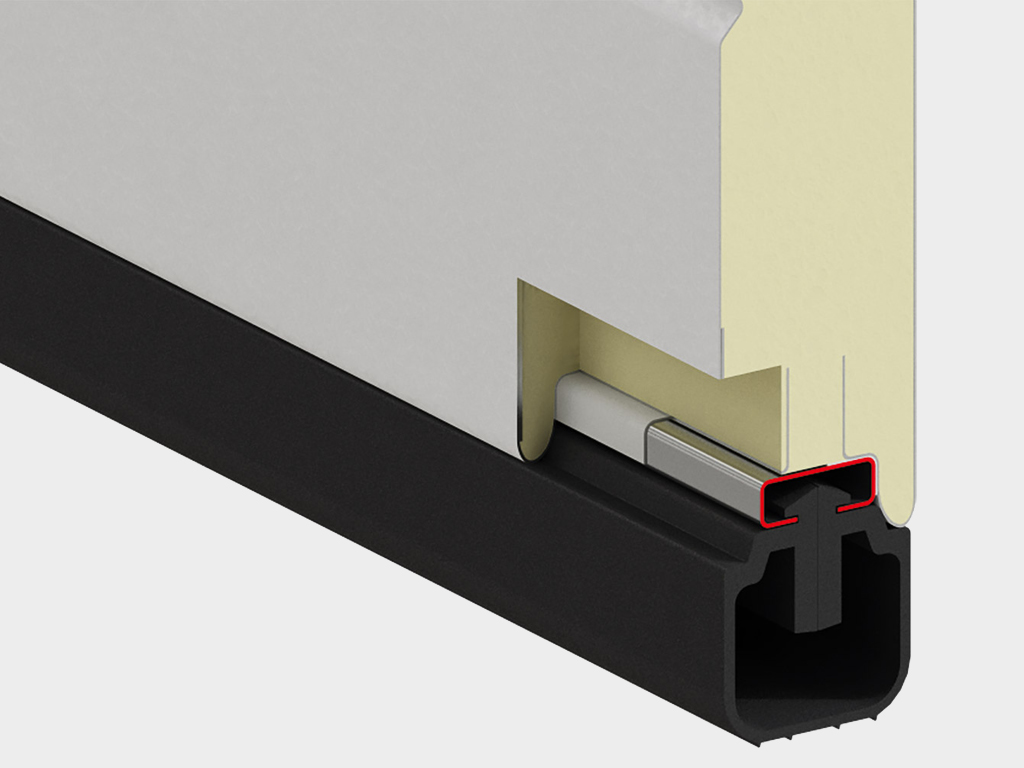

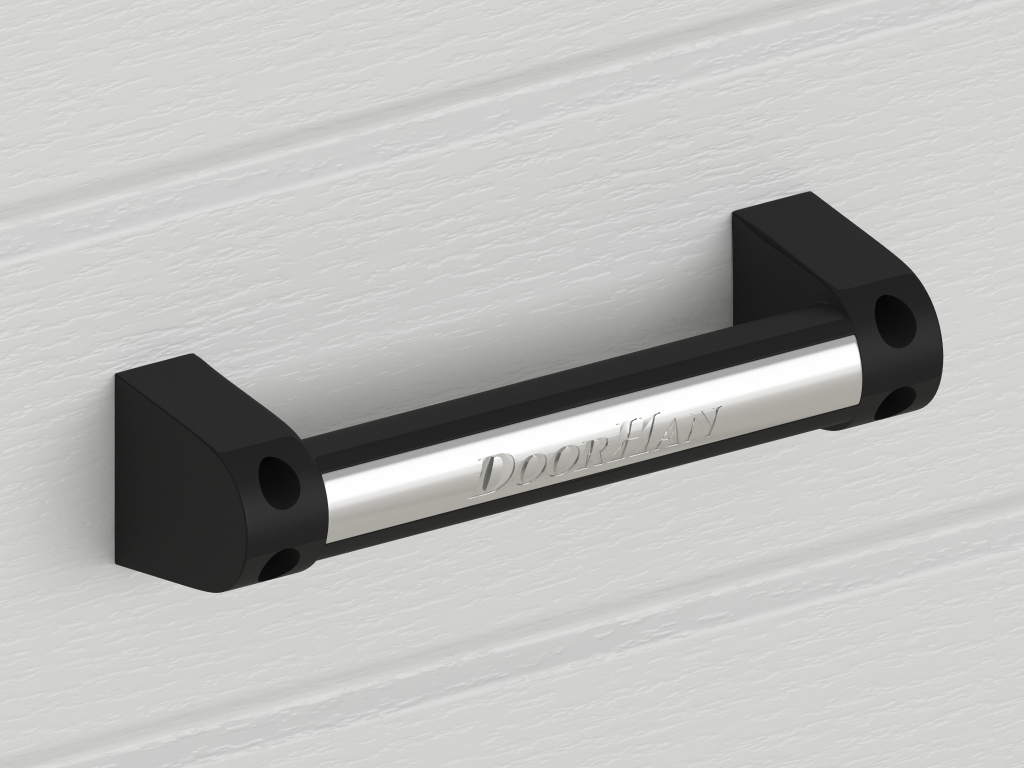

带扭簧平衡系统的车库滑升门 RSD02 中国

简写符号, 参数名称	计算公式
H, 毫米洞口高度	H
h, 毫米门楣高度	≥ 230（电机侧≥ 260 mm）
B, 毫米门楣宽度	B
A, 毫米安装辅轨高度	H + 110
Ab, 毫米实心轴高度	≥ A + 59
A1, 毫米垂直轨道高度	А - 543
A2,毫米水平轨道高度	А - 106
E, 毫米水平轨道长度	Н + 300
Db,毫米扭簧平衡系统工作面积	取决于门洞尺寸及门体重量

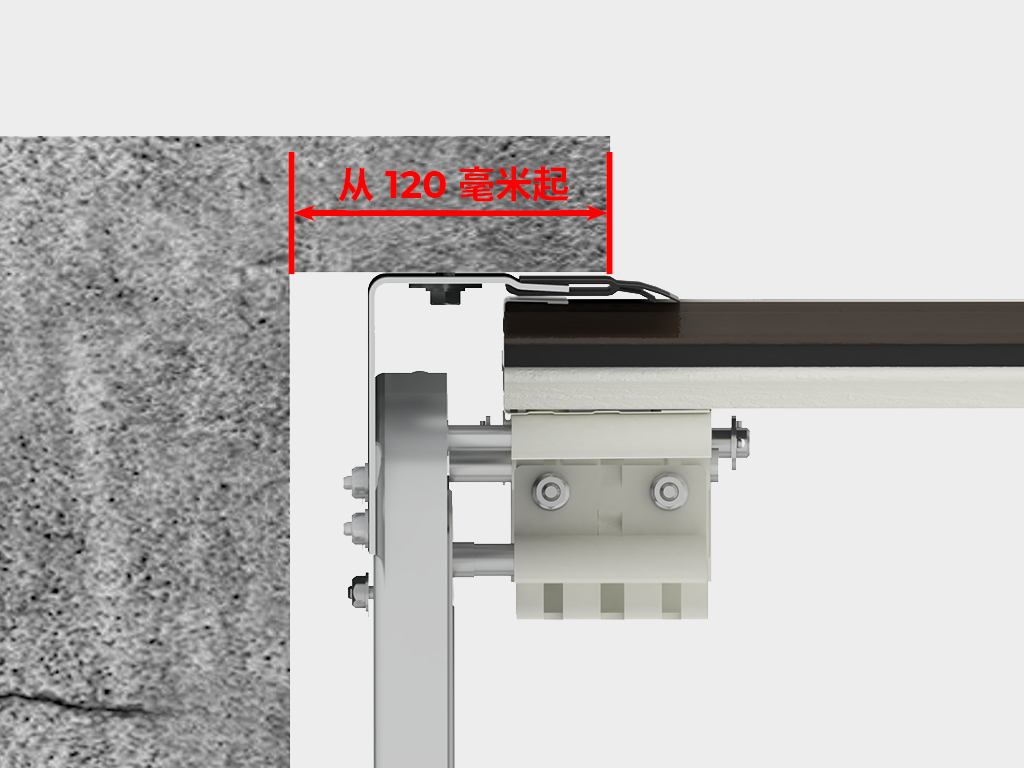

S, 毫米最小侧面空间	120
P, 毫米顶部电机运行空间	Н + 1 185
n, 毫米门体完全开启后门板遮挡住的洞口高度	190（不含电机）； 0...10（带链驱式电机）

简写符号, 参数名称	计算公式
H, 毫米洞口高度	H
h, 毫米门楣高度	≥ 160
B, 毫米门楣宽度	B
A, 毫米安装辅轨高度	H + 54
Ab, 毫米实心轴高度	≥ A + 59
A1, 毫米垂直轨道高度	А - 552
A2,毫米水平轨道高度	А - 115
E, 毫米水平轨道长度	Н + 440
Db,毫米扭簧平衡系统工作面积	取决于门洞尺寸及门体重量
S, 毫米最小侧面空间	120
P, 毫米顶部电机运行空间	Н + 1 185
n, 毫米门体完全开启后门板遮挡住的洞口高度	245（无电机）； 40...60（链驱式电机）

简写符号, 参数名称	计算公式
H, 毫米洞口高度	H

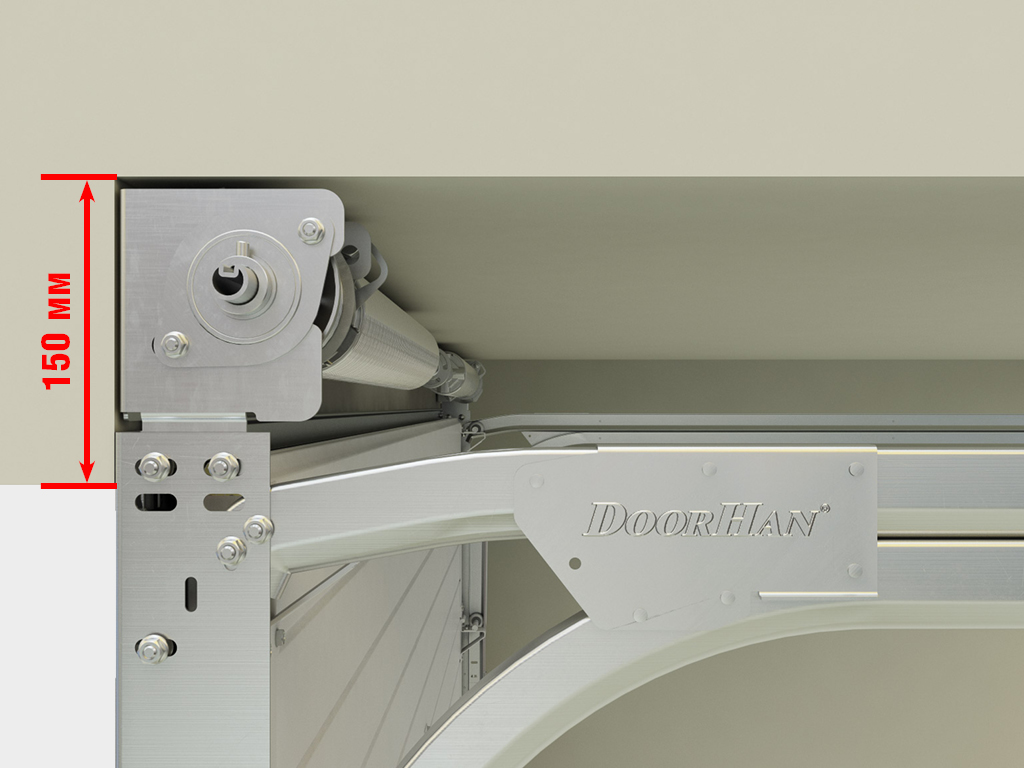

h, 毫米门楣高度	≥ 150 (≥180 )
B, 毫米门楣宽度	B
A, 毫米安装辅轨高度	当h<170时：H+110； 150 ≤ h ≤ 170 时：H + h - 60
Ab, 毫米实心轴高度	≤ 170 时：H + 55； 150 ≤ h ≤ 170 时：H + h - 47
A1, 毫米垂直轨道高度	А - 543
A2,毫米水平轨道高度	А - 106
E, 毫米水平轨道长度	Н + 510
Db,毫米扭簧平衡系统工作面积	取决于门洞尺寸及门体重量
S, 毫米最小侧面空间	120
P, 毫米顶部电机运行空间	Н + 1 185
n, 毫米门体完全开启后门板遮挡住的洞口高度	240（无电机）； 40...60（带链驱式电机）

简写符号, 参数名称	计算公式
H, 毫米洞口高度	H
h, 毫米门楣高度	R381: ≥ 420; R305: ≥ 350
B, 毫米门楣宽度	B
A, 毫米安装辅轨高度	R381: H + 235; R305: H + 165
Ab, 毫米实心轴高度	A + 97
A1, 毫米垂直轨道高度	R381: A — 580; R305: A — 490
A2,毫米水平轨道高度	А - 110
E, 毫米水平轨道长度	R381: H + 200; R305: H + 250
Db,毫米扭簧平衡系统工作面积	取决于门洞尺寸及门体重量
S, 毫米最小侧面空间	120
P, 毫米顶部电机运行空间	Н + 1 060
Q, 毫米轴驱式电机安装位置面积	300

简写符号, 参数名称	计算公式
H, 毫米洞口高度	H
h, 毫米门楣高度	> 500
B, 毫米门楣宽度	B
A, 毫米安装辅轨高度	H + 250…985
Ab, 毫米实心轴高度	А + 86/97
A1, 毫米垂直轨道高度	Н - 300
E, 毫米水平轨道长度	取决于角度α°
Db,毫米扭簧平衡系统工作面积	取决于门洞尺寸及门体重量
S, 毫米最小侧面空间	120
α°导轨相对于水平面的倾斜角	5...65（5°的倍数）
Q, 毫米轴驱式电机安装位置面积	300

简写符号, 参数名称	计算公式
H, 毫米洞口高度	H
h, 毫米门楣高度	> 660
B, 毫米门楣宽度	B
HL, mm 水平轨道底部至洞口上边缘的距离	默认 h - 330
A, 毫米安装辅轨高度	H + HL
Ab, 毫米实心轴高度	A + 86/97
A1, 毫米垂直轨道高度	А - 580
A2,毫米水平轨道高度	А - 53
E, 毫米水平轨道长度	H - НL + 470...600
Db,毫米扭簧平衡系统工作面积	取决于门洞尺寸及门体重量
S, 毫米最小侧面空间	120
Q, 毫米轴驱式电机安装位置面积	300

简写符号, 参数名称	计算公式
H, 毫米洞口高度	H
h, 毫米门楣高度	660（取决于角度α°）
B, 毫米门楣宽度	B
HL, mm 水平轨道底部至洞口上边缘的距离	330
A, 毫米安装辅轨高度	H + HL + 15...749
Ab, 毫米实心轴高度	≤ А + 86/97
A1, 毫米垂直轨道高度	Н + HL - 330...580
E, 毫米水平轨道长度	取决于角度α°
Db,毫米扭簧平衡系统工作面积	取决于门洞尺寸及门体重量
S, 毫米最小侧面空间	120
α°导轨相对于水平面的倾斜角	5...65 (5°)
Q, 毫米轴驱式电机安装位置面积	300

简写符号, 参数名称	计算公式
H, 毫米洞口高度	H
h, 毫米门楣高度	> H + 500
B, 毫米门楣宽度	B
A, 毫米安装辅轨高度	2H + 120
Ab, 毫米实心轴高度	A + 166
A1, 毫米垂直轨道高度	H
S, 毫米最小侧面空间	120
Q, 毫米轴驱式电机安装位置面积	300
