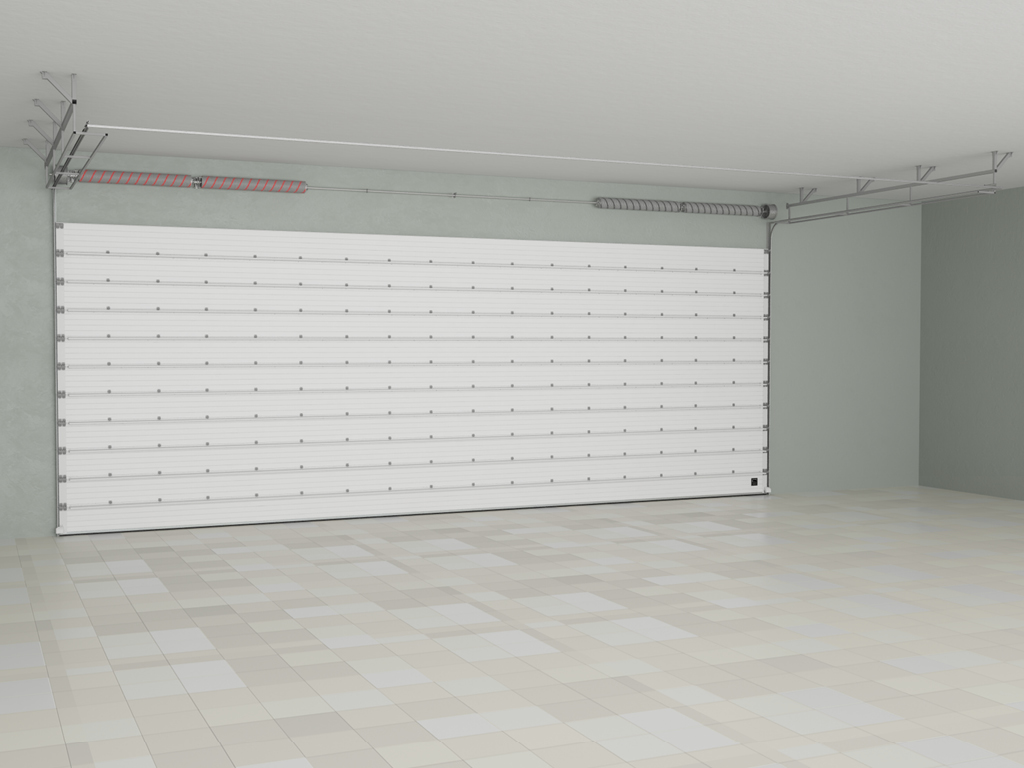

铝板工业滑升门 ISD03 - 轻质高强门体

ISD03 China 系列铝板工业滑升门安装在大型洞口处：由于其设计特点，它们可覆盖宽度达 10 m、高度达 9.2 m 的洞口，该系列门专为各种类型的工业建筑、仓库、车间、码头等设计。大门具有更高的强度性能，配备全面的安全系统，耐腐蚀，能够承受恶劣环境的影响。工业大门通过电力驱动实现自动化。

应用范围:

生产车间及仓库
特殊设备机库和车库

订购并安装

优势

解决超大洞口的工业门设计难题

该系列工业滑升门的设计特点使其能够覆盖宽度达 10 m、高度达 9.2 m 的洞口。

物理性能、机械性能指标高

设计特点提供高强度特性和最佳的抗风载荷能力。

耐腐蚀性能

铝制夹芯板保证了整门的耐腐蚀性能优异，可适应腐蚀性环境。

可靠、安全的设计

轨道的强大动力设计和门扇上的安全把手系统确保了门的高可靠性并保证了较长的使用寿命。

解决超大洞口的工业门设计难题

该系列工业滑升门的设计特点使其能够覆盖宽度达 10 m、高度达 9.2 m 的洞口。

物理性能、机械性能指标高

设计特点提供高强度特性和最佳的抗风载荷能力。

耐腐蚀性能

铝制夹芯板保证了整门的耐腐蚀性能优异，可适应腐蚀性环境。

可靠、安全的设计

轨道的强大动力设计和门扇上的安全把手系统确保了门的高可靠性并保证了较长的使用寿命。

设计

门板设计

表面类型

颜色

横条纹（外侧）

横条纹（内侧）

橘皮（外板）

橘皮（内板）

RAL 9003（白色）

Equipment

基本配置

附加配置

门板由 40 毫米厚的铝制聚氨酯发泡夹芯板制成，门板顶部和底部内埋有固定滚轮支架和中间合页的加强钢板。

强化铝制加强型材（洞口宽度大于 3,500 毫米时使用）提高了门板的强度特性，在抗风载荷方面提供了最佳性能。

门板配件（侧部滚轮支架、顶部滚轮支架、中间合页、五金件）由不锈钢制成。

安装辅轨和门体运行轨道钢板厚度2毫米，具有更高的安全性耐用性，轨道上开有安装孔，使安装更简便。

扭簧平衡系统的设计使用循环次数为25000次使用循环。扭簧的高耐用性可确保门轻松打开和关闭。

钢丝绳防断保护装置作为门板底部安装在底部门板上。如果钢丝绳断裂，该装置就会启动，防止门扇掉落。

扭簧防断保护装置在紧急情况下锁住轴，防止门扇掉落。

符合人体工程学的脚踏式门把手使开关门变得轻松方便。

五金件包装盒内含安装用五金件、产品数据表和安装说明。

机械闩锁可让您从房间内锁上门。它简单可靠。

坚固的安装结构与抓取门板系统确保在动态负荷下横向导轨的位置坚固，并提供额外的保护防止门板掉落。如果客户选择不使用DoorHan的框架，客户可以根据提供的尺寸自行安装固定框架。

窗户的特殊设计（尺寸 627 x 327 或 607 x 202 毫米）可确保与门扇紧密贴合，从而防止门扇结冰和热量损失。

手动链条传动装置适用于所有提升方式的工业门上，用于手动开启和关闭门体。

扭簧平衡系统最高设计寿命长达 100,000 次使用循环。

通过加装电机和安全操控系统可实现门的自动化（参见“门自动化”部分）。

Technical description

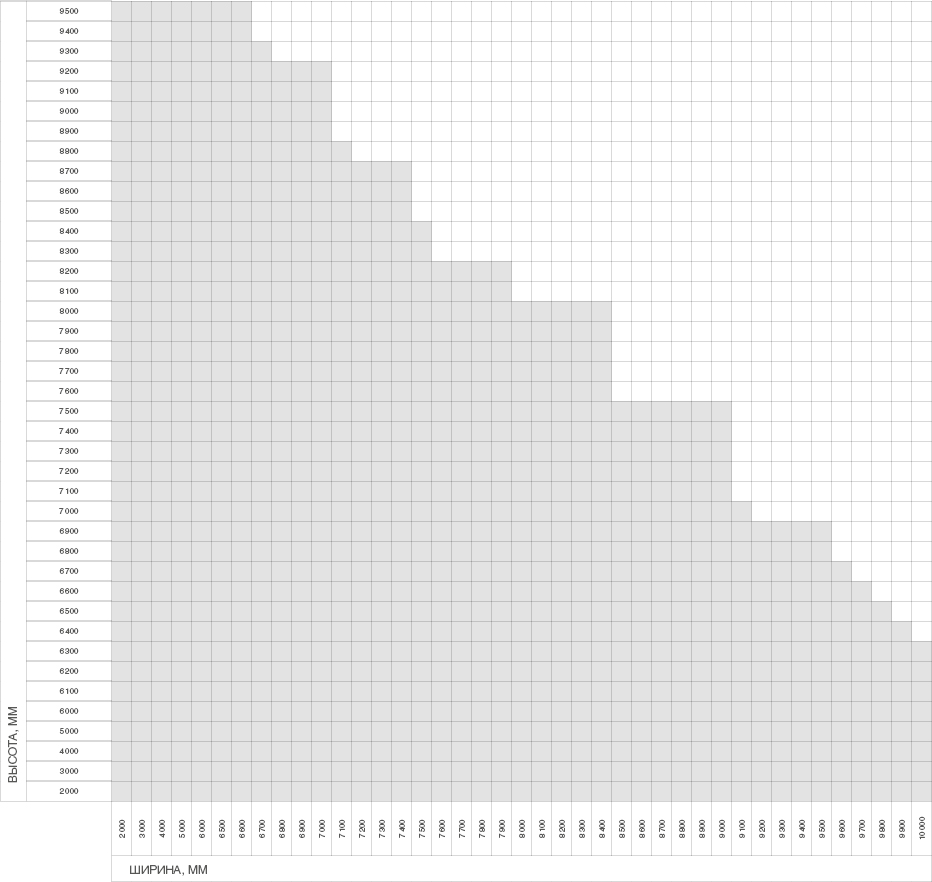

尺寸表

开口尺寸

结构

标准结构方案

技术规格

产品使用条件

包装

参数

数值

洞口高度，毫米

2,000–9,200（最大高度取决于电梯类型）

洞口宽度，毫米

2 000–10 000

门楣，毫米

150 起

侧部空间，毫米

120起

1.垂直轨道组件
2.水平轨道
3.轴支架及实心轴
扭簧防断保护装置
扭簧平衡系统
6.实心轴
7.连接联轴器
轴中间支架
钢丝绳防断保护装置
侧部滚轮支架
中间合页
顶部滚轮支架
13.强化铝制加强型材
14.顶部铝型材及密封条
底部铝型材及密封条
16.弹簧缓冲器
17.C 型材
18.带夹持系统的动力安装结构

Низкий подъем, барабан спереди

简写符号, 参数名称	计算公式
H, 毫米洞口高度	H
h, 毫米门楣高度	≥ 230; ≥ 260 (с потолочным приводом)
B, 毫米门楣宽度	B
A, 毫米安装辅轨高度	H + 110
Ab, 毫米实心轴高度	≥ A + 59
A1, 毫米垂直轨道高度	А - 543
A2,毫米水平轨道高度	А - 106
E, 毫米水平轨道长度	Н + 300
Db,毫米扭簧平衡系统工作面积	зависит от размеров проема и веса щита
S, 毫米最小侧面空间	120
P, 毫米顶部电机运行空间	Н + 1 185
n, 毫米门体完全开启后门板遮挡住的洞口高度	190 (без привода); 0...10 (с потолочным приводом)

Низкий подъем, барабан спереди (комплект направляющих RKTN)

简写符号, 参数名称	计算公式
H, 毫米洞口高度	H
h, 毫米门楣高度	≥ 160
B, 毫米门楣宽度	B
A, 毫米安装辅轨高度	H + 54
Ab, 毫米实心轴高度	≥ A + 59
A1, 毫米垂直轨道高度	А - 552
A2,毫米水平轨道高度	А - 115
E, 毫米水平轨道长度	Н + 440
Db,毫米扭簧平衡系统工作面积	зависит от размеров проема и веса щита
S, 毫米最小侧面空间	120
P, 毫米顶部电机运行空间	Н + 1 185
n, 毫米门体完全开启后门板遮挡住的洞口高度	245 (без привода); 40...60 (с потолочным приводом)

Низкий подъем, барабан сзади

简写符号, 参数名称	计算公式
H, 毫米洞口高度	H
h, 毫米门楣高度	≥ 150 ≥ 180 (с потолочным приводом)
B, 毫米门楣宽度	B
A, 毫米安装辅轨高度	при h < 170: H + 110; при 150 ≤ h ≤ 170: H + h - 60
Ab, 毫米实心轴高度	при h ≤ 170: H + 55; при 150 ≤ h ≤ 170: H + h - 47
A1, 毫米垂直轨道高度	А - 543
A2,毫米水平轨道高度	А - 106
E, 毫米水平轨道长度	Н + 510
Db,毫米扭簧平衡系统工作面积	зависит от размеров проема и веса щита
S, 毫米最小侧面空间	120
P, 毫米顶部电机运行空间	Н + 1 185
n, 毫米门体完全开启后门板遮挡住的洞口高度	240 (без привода); 40...60 (с потолочным приводом)

Стандартный наклонный подъем

简写符号, 参数名称	计算公式
H, 毫米洞口高度	H
h, 毫米门楣高度	> 500
B, 毫米门楣宽度	B
A, 毫米安装辅轨高度	H + 250…985
Ab, 毫米实心轴高度	А + 86/97
A1, 毫米垂直轨道高度	Н - 300
E, 毫米水平轨道长度	зависит от угла α° (размер, ограничивающий рабочую зону ворот вглубь помещения)
Db,毫米扭簧平衡系统工作面积	зависит от размеров проема и веса щита
S, 毫米最小侧面空间	120
α°导轨相对于水平面的倾斜角	5...65 (кратен 5°)
Q, 毫米轴驱式电机安装位置面积	300

Высокий подъем

简写符号, 参数名称	计算公式
H, 毫米洞口高度	H
h, 毫米门楣高度	> 520
B, 毫米门楣宽度	B
HL, mm 水平轨道底部至洞口上边缘的距离	по умолчанию h - 330
A, 毫米安装辅轨高度	H + HL
Ab, 毫米实心轴高度	A + 86/97
A1, 毫米垂直轨道高度	А - 580
A2,毫米水平轨道高度	А - 53
E, 毫米水平轨道长度	H - НL + 470...600
Db,毫米扭簧平衡系统工作面积	зависит от размеров проема и веса щита
S, 毫米最小侧面空间	120
Q, 毫米轴驱式电机安装位置面积	300

Высокий подъем, барабан снизу

简写符号, 参数名称	计算公式
H, 毫米洞口高度	H
h, 毫米门楣高度	≥1 600
B, 毫米门楣宽度	B
HL, mm 水平轨道底部至洞口上边缘的距离	1 330 ≤ HL ≤ h - 150
A, 毫米安装辅轨高度	H + HL
Ab, 毫米实心轴高度	H + 400...600 + 280
A1, 毫米垂直轨道高度	А - 580
A2,毫米水平轨道高度	А - 53
E, 毫米水平轨道长度	H - НL + 470...600
Db,毫米扭簧平衡系统工作面积	зависит от размеров проема и веса щита
S, 毫米最小侧面空间	≥ 300
Q, 毫米轴驱式电机安装位置面积	≥ 500

Наклонный высокий подъем

简写符号, 参数名称	计算公式
H, 毫米洞口高度	H
h, 毫米门楣高度	≥ 500
B, 毫米门楣宽度	B
HL, mm 水平轨道底部至洞口上边缘的距离	330
A, 毫米安装辅轨高度	H + HL + 15...749
Ab, 毫米实心轴高度	≤ А + 86/97
A1, 毫米垂直轨道高度	Н + HL - 330...580
E, 毫米水平轨道长度	зависит от угла α° (размер, ограничивающий рабочую зону ворот вглубь помещения)
Db,毫米扭簧平衡系统工作面积	зависит от размеров проема и веса щита
S, 毫米最小侧面空间	120
α°导轨相对于水平面的倾斜角	5...65 (кратен 5°)
Q, 毫米轴驱式电机安装位置面积	300

Наклонный высокий подъем, барабан снизу

简写符号, 参数名称	计算公式
H, 毫米洞口高度	H
h, 毫米门楣高度	≥ 500
B, 毫米门楣宽度	B
HL, mm 水平轨道底部至洞口上边缘的距离	≥ 1 330
A, 毫米安装辅轨高度	H + HL + 15...749
Ab, 毫米实心轴高度	Ab > H + 680
A1, 毫米垂直轨道高度	Н + HL - 330...580
E, 毫米水平轨道长度	зависит от угла α° (размер, ограничивающий рабочую зону ворот вглубь помещения)
Db,毫米扭簧平衡系统工作面积	зависит от размеров проема и веса щита
S, 毫米最小侧面空间	300 min
α°导轨相对于水平面的倾斜角	5...65 (кратен 5°)
Q, 毫米轴驱式电机安装位置面积	≥ 650

Вертикальный подъем

简写符号, 参数名称	计算公式
H, 毫米洞口高度	H
h, 毫米门楣高度	> Н + 500
B, 毫米门楣宽度	B
A, 毫米安装辅轨高度	2H + 120
Ab, 毫米实心轴高度	A + 166
A1, 毫米垂直轨道高度	Н
S, 毫米最小侧面空间	120
Q, 毫米轴驱式电机安装位置面积	300

Вертикальный подъем, барабан снизу

简写符号, 参数名称	计算公式
H, 毫米洞口高度	H
h, 毫米门楣高度	> H + 120
B, 毫米门楣宽度	B
A, 毫米安装辅轨高度	2H + 120
Ab, 毫米实心轴高度	H + 680
A1, 毫米垂直轨道高度	H + 850
S, 毫米最小侧面空间	500 min
Q, 毫米轴驱式电机安装位置面积	≥ 650

Стандартный подъем

简写符号, 参数名称	计算公式
H, 毫米洞口高度	H
h, 毫米门楣高度	R381: ≥ 420; R305: ≥ 350
B, 毫米门楣宽度	B
A, 毫米安装辅轨高度	R381: H + 235; R305: H + 165A + 97
Ab, 毫米实心轴高度	A + 97
A1, 毫米垂直轨道高度	R381: A — 580; R305: A — 490
A2,毫米水平轨道高度	А - 110
E, 毫米水平轨道长度	R381: H + 200; R305: H + 250
Db,毫米扭簧平衡系统工作面积	зависит от размеров проема и веса щита
S, 毫米最小侧面空间	120
P, 毫米顶部电机运行空间	Н + 1 060
Q, 毫米轴驱式电机安装位置面积	300

参数	数值	备注
门板的保温隔热系数，m² * °C/W	1,13 (А)
隔音性，分贝	< 35
可靠性，开闭循环次数不少于	25000
手动启闭力，kg	До 22,5
防水极限 - 分钟，等级 (EN12425)	3级（EN12425:2000）
体积空气渗透性，m³/m²*小时（符合 ГОСТ 31174 标准）	4,9
门板重量，公斤/平方米	8,8
抗风压，Pa，等级（EN 12424）	2 级 (EN12424:2000)
气密性	4 级 (EN12426:2000)

1. 门扇的各部分必须沿着轨道平滑移动，并且门本身必须平衡，即其重量必须与扭簧的扭力相等。

2. 只需借助手动离合手柄即可手动开启和关闭闸门。

3. 手动开关工业门时，请勿用力过大。禁止突然猛拉。

4. 确保门运行时人员和动物不在门的运行区域内。

5. 严禁在活动门扇下移动，否则可能导致受伤。

6. 开启和关闭时，请勿使门体受到冲击或干扰其自由运动。

7. 请勿使导轨和滚轮受到污染，否则可能会影响运行的平稳性，如果有电力驱动，则可能会导致其过载和故障。

8. 确保门扇移动时洞口内没有异物或碎屑。它们的存在会导致门的倾斜和堵塞。

硬纸板包装	包装特点
描述	工业滑升门的轨道系统和门板采用硬纸板和聚苯乙烯泡沫塑料组合包装，并覆盖缠绕膜；安装用五金盒采用瓦楞纸板箱包装，并用包装膜密封；所有包裹均配有包含订单数据以及公司徽标的信息贴纸
包装物	纸板、聚苯乙烯泡沫、缠绕膜、胶带
宽度，毫米	门板包装 - 从 500 到 800
高度，毫米	门板包装 - 从 200 到 800
长度，毫米	门板包装 - 从 2,100 到 10,100
毛重，公斤	最多 1,000
每包数量，件	门板包装 3 至 17 块门板；轨道包装- 1 个轨道包装；五金件包装 - 一个完整的盒子（可能有多个）

附加说明 print

建议将夹芯门板存放在原包装中并放置在平坦表面上。建议将夹芯门板包装件自生产之日起在封闭仓库或遮篷下存放不超过 6 个月。必须防止门板受潮，并且在冬季还要防止雪和融水等。有必要保护它们免受阳光直射、降水和灰尘的影响。各包装必须水平存放。

Installation

安装方法

建筑工地准备

墙面安装：门体轨道安装在洞口内侧的墙壁和门楣上。

要对安装洞口进行详细测量，需要准备卷尺和水平仪。所有测量均在室内进行。每个测量值必须至少在三个点处测量（两端位置和中心位置）。
H—洞口高度（从地板到洞口顶部的距离）。
B—洞口宽度（洞口左边缘到右边缘的距离）。
h —门楣（从洞口顶部到障碍物的距离）最小 150 毫米。
b1/b2—左/右侧距离（开口相应边缘到障碍物的距离）最小120毫米。
L — 房间的深度。
测量H和B时，取最大值作为最终尺寸。
测量h、b1、b2、L时，取最小值作为最终尺寸。
洞口整个宽度上的地面高度差不应超过 10 毫米。必须确保安装平面（墙壁和天花板）符合安装条件要求。安装轨道的安装面必须是完整坚固耐用的；如果无法做到这一点，则需使用金属材料（钢制方管或其他型钢）重新制作出一个符合安装条件的洞口。

Documentation

证书和认证

图纸

滑升门护照

PDF

DWG

建筑和结构门符合性证书

PDF

DWG

ISD01，低空间提升

PDF

DWG

ISD01，低空间提升，已有完成的安装门框

PDF

DWG

ISD01，低空间提升，用方管制作的安装门框

PDF

DWG

ISD01，标准提升

PDF

DWG

ISD01，标准提升，已有完成的安装门框

PDF

DWG

ISD01，标准提升，用方管制作的安装门框

PDF

DWG

ISD01，提高提升

PDF

DWG

ISD01，提高提升，已有完成的安装门框

PDF

DWG

ISD01，提高提升，用方管制作的安装门框

PDF

DWG

ISD01，提高提升，轴下置（实心轴安装在100×100的方管上）

PDF

DWG

ISD01，提高提升，轴下置（实心轴安装在100×100的方管上），已有完成的安装门框

PDF

DWG

ISD01，提高提升，轴下置（实心轴安装在100×100的方管上），用方管制作的安装门框

PDF

DWG

ISD01，垂直提升

PDF

DWG

ISD01，垂直提升，已有完成的安装门框

PDF

DWG

ISD01，垂直提升，用方管制作的安装门框

PDF

DWG

ISD01，垂直提升，轴下置（实心轴安装在100×100的方管上）

PDF

DWG

ISD01，垂直提升，轴下置（实心轴安装在100×100的方管上）、已有完成的安装门框

PDF

DWG

ISD01，垂直提升，轴下置（实心轴安装在100×100的方管上），用方管制作的安装门框

PDF

DWG

保修义务 print

买家享有 1 年保修。
