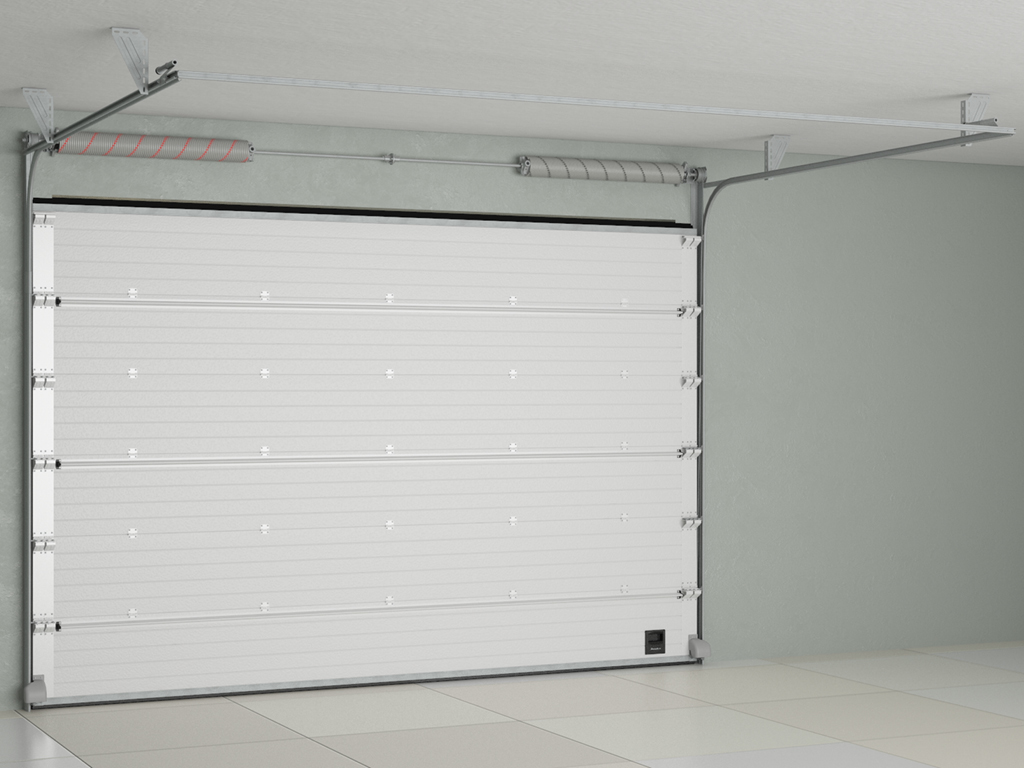

工业提升门 ISD01 - 高性能工业门解决方案

ISD01中国系列工业滑升门安装在工业建筑、仓库、车间、码头和其他工业设施的洞口处，它们具备比民用车库滑升门更优异的参数表现。由于工业门的操作强度较高，为确保长期运行无故障，其在设计阶段就进行了强化设计，增加了强度特性。整体门使用的密封系统提供高隔热性 - 维持所需的温度条件，这对于几乎所有工业设施来说都是一项重要任务。

应用范围:

汽车清洗站
仓库综合体
生产车间

订购并安装

优势

热效率

夹芯板中没有冷桥，并且由于门体四周及门板之间的密封件的存在，保证了整体门的最大热效率。

应用的多样性

各种类型的提升方式允许您将它们安装在具有任何内部空间几何形状的房间中。

安全

钢丝绳防断保护装置和扭簧防断保护装置可防止门体在紧急情况下掉落。

延长使用寿命

经过多年验证的整门设计和各组件的安全性及强度保证了整门具有较长的使用寿命。

热效率

夹芯板中没有冷桥，并且由于门体四周及门板之间的密封件的存在，保证了整体门的最大热效率。

应用的多样性

各种类型的提升方式允许您将它们安装在具有任何内部空间几何形状的房间中。

安全

钢丝绳防断保护装置和扭簧防断保护装置可防止门体在紧急情况下掉落。

延长使用寿命

经过多年验证的整门设计和各组件的安全性及强度保证了整门具有较长的使用寿命。

设计

门板设计

表面类型

颜色

宽条纹

标准条纹

V型纹

木纹效果（面板外侧）

橘皮（内板）

RAL 9003（白色）

RAL 9006（银色）

RAL 7004（灰色）

RAL 1014（米色）

RAL 6005（绿色）

RAL 5005（蓝色）

RAL 7016（无烟煤色）

RAL 3000（红色）

RAL 3005（酒红色）

RAL 8017（棕色）

RAL 8014 (棕色)

根据 RAL 劳尔色卡的非标准颜色（附加费）

Equipment

基本配置

附加配置

门板由 40 毫米厚的节能聚氨酯发泡夹芯板制成，门板顶部和底部内埋有固定滚轮支架和中间合页的加强钢板。

安装辅轨和门体运行轨道钢板厚度2毫米，具有更高的安全性耐用性，轨道上开有安装孔，使安装更简便。

扭簧平衡系统的设计使用循环次数为25000次使用循环。

扭簧防断保护装置在紧急情况下锁住轴，防止门扇掉落。

钢丝绳防断保护装置作为门板底部安装在底部门板上。如果钢丝绳断裂，该装置就会启动，防止门扇掉落。

五金件包装盒内含安装用五金件、产品数据表和安装说明。

符合人体工程学的脚踏式门把手使开关门变得轻松方便。

窗户的特殊设计（尺寸 627 x 327 或 607 x 202 毫米）可确保与门扇紧密贴合，从而防止门扇结冰和热量损失。

机械锁可以将门扇锁定在关闭位置，无论是在室内还是在室外都可以操作。

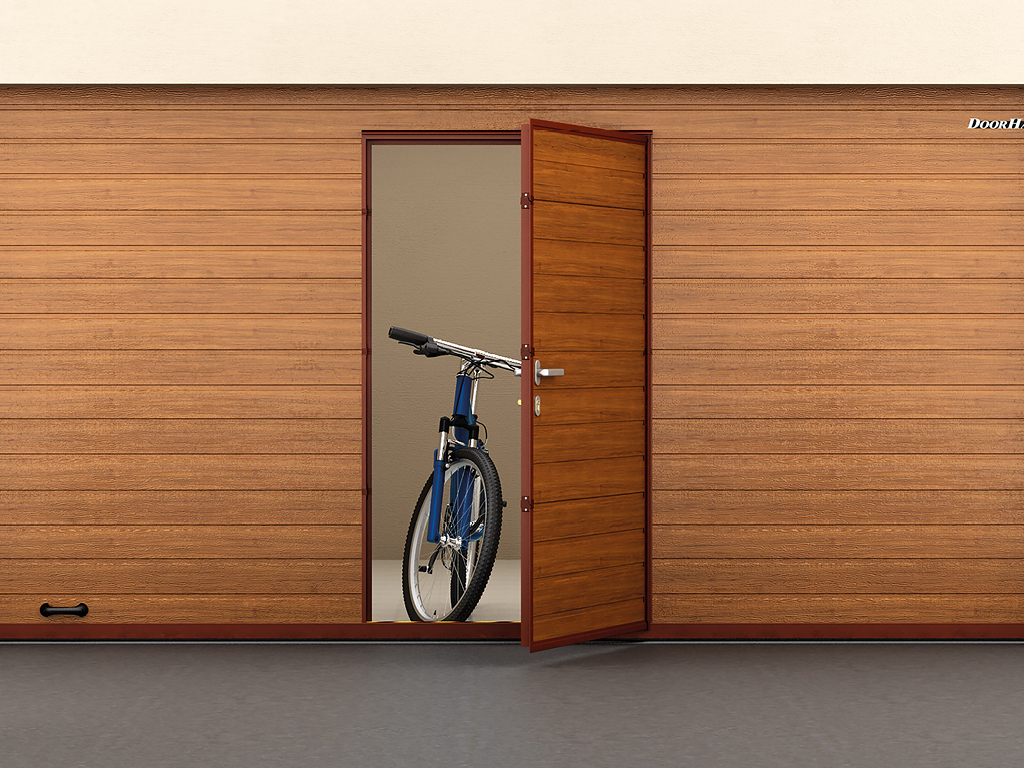

门中门经过改进设计，具有强度高、外形美观的特点。可以增加门中门的工业门最小宽度要求为2800毫米最小高度要求为 2,130 毫米。

通过加装电机和安全操控系统实现门的自动化（参见“门自动化”部分）。

手动链条传动装置适用于所有提升方式的工业门上，用于手动开启和关闭门体。

扭簧平衡系统最高设计寿命长达 100,000 次使用循环。

如果工业滑升门在高湿度条件下使用，建议选择防腐组件，以确保整门可靠的防腐蚀保护和稳定运行。该套件延长了使用寿命，包括：涂漆弹簧、涂漆导轨、不锈钢滚轮支架、中间合页、不锈钢钢丝绳、涂漆门板侧堵。

Technical description

尺寸表

开口尺寸

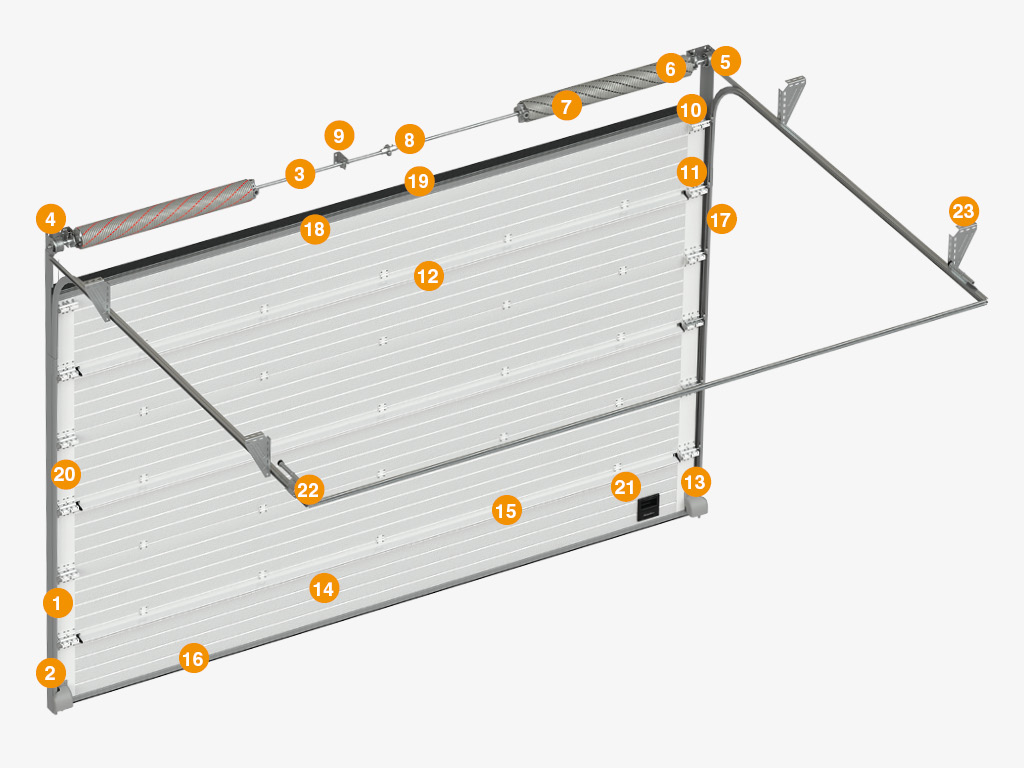

结构

标准结构方案

技术规格

产品使用条件

包装

参数

数值

洞口高度

2 000 - 8 000

洞口宽度

2 000 - 8 000

门楣空间

从150起

侧部空间

从120起

垂直轨道
安装辅轨
实心轴
4.扭簧防断保护装置
5.钢丝绳绳盘
6.轴支架
7.扭簧平衡系统
8.联轴器
轴中间支架
顶部滚轮支架
侧部滚轮支架
中间合页
钢丝绳防断保护装置
14.夹芯板
加强型材
底部型材及密封条
侧部密封条
18.顶部型材
19.顶部密封条
带安装孔门板侧堵
21.脚踏式门把手
22.弹簧缓冲器
23.吊顶支架

低空间提升，绳轮前置。

简写符号, 参数名称	计算公式
H, 毫米洞口高度	H
h, 毫米门楣高度	≥ 230; ≥ 260 (带链条驱动电机)
B, 毫米洞口宽度	B
A, 毫米安装辅轨高度	H + 110
Ab, 毫米实心轴高度	≥ A + 59
A1, 毫米垂直轨道高度	А - 543
A2, 毫米水平轨道高度	А - 106
E, 毫米水平轨道长度	Н + 300
Db,毫米扭簧平衡系统工作面积	取决于洞口大小和门体重量
S, 毫米最小侧面空间	120
P, 毫米链条驱动电机位置区域	Н + 1 185
n, 毫米洞口被门板覆盖的面积	最大 190 - 无电机，洞口宽度最大 4,500；高达 235 - 无电机，洞口宽度超过 4,500；最多 10 - 带链条驱动电机，洞口宽度最大 4,500；最多 70 - 带链条驱动电机，洞口宽度超过 4,500

低空间提升，绳轮前置

简写符号, 参数名称	计算公式
H, 毫米洞口高度	H
H, 毫米洞口高度	≥ 160
h, 毫米门楣高度	B
A, 毫米安装辅轨高度	H + 54
Ab, 毫米实心轴高度	≥ A + 59
A1, 毫米垂直轨道高度	А - 552
A2, 毫米水平轨道高度	А - 115
E, 毫米水平轨道长度	Н + 440
Db,毫米扭簧平衡系统工作面积	取决于洞口大小和门体重量
S, 毫米最小侧面空间	120
P, 毫米链条驱动电机位置区域	Н + 1 185
n, 毫米洞口被门板覆盖的面积	最大 190 - 无电机，洞口宽度最大 4,500；高达 235 - 无电机，洞口宽度超过 4,500；最多 10 - 带链条驱动电机，洞口宽度最大 4,500；最多 70 - 带链条驱动电机，洞口宽度超过 4,500

低空间提升，绳轮后置

简写符号, 参数名称	计算公式
H, 毫米洞口高度	H
h, 毫米门楣高度	≥ 150 ≥ 180 (带链条驱动电机)
B, 毫米门楣宽度	B
A, 毫米安装辅轨高度	当 h < 170 时：H + 110 当 150 ≤ h ≤ 170 时：H + h - 60
Ab, 毫米实心轴高度	当 h < 170 时：H + 55 当 150 ≤ h ≤ 170 时：H + h - 47
A1, 毫米垂直轨道高度	А - 543
A2,毫米水平轨道高度	А - 106
E, 毫米水平轨道长度	Н + 510
Db,毫米扭簧平衡系统工作面积	取决于门洞尺寸及门体重量
S, 毫米最小侧面空间	120
P, 毫米顶部电机运行空间	Н + 1 185
n, 毫米门体完全开启后门板遮挡住的洞口高度	240（无驱动器） 40...60（带天花板驱动器）

标准斜向上提升

简写符号, 参数名称	计算公式
H, 毫米洞口高度	H
h, 毫米门楣高度	> 500
B, 毫米门楣宽度	B
A, 毫米安装辅轨高度	H + 250…985
Ab, 毫米实心轴高度	А + 86/97
A1, 毫米垂直轨道高度	Н - 300
E, 毫米水平轨道长度	取决于角度α°（限制门扇工作区域的尺寸，深入室内）
Db,毫米扭簧平衡系统工作面积	取决于门洞尺寸及门体重量
S, 毫米最小侧面空间	120
α°导轨相对于水平面的倾斜角	5...65（5°的倍数
Q, 毫米轴驱式电机安装位置面积	300

提高提升

简写符号, 参数名称	计算公式
H, 毫米洞口高度	H
h, 毫米门楣高度	> 520
B, 毫米门楣宽度	B
HL, mm 水平轨道底部至洞口上边缘的距离	默认 h - 330
A, 毫米安装辅轨高度	H + HL
Ab, 毫米实心轴高度	A + 86/97
A1, 毫米垂直轨道高度	А - 580
A2,毫米水平轨道高度	А - 53
E, 毫米水平轨道长度	H - НL + 470...600
Db,毫米扭簧平衡系统工作面积	取决于门洞尺寸及门体重量
S, 毫米最小侧面空间	120
Q, 毫米轴驱式电机安装位置面积	300

提高提升，轴下置。

简写符号, 参数名称	计算公式
H, 毫米洞口高度	H
h, 毫米门楣高度	≥1 600
B, 毫米门楣宽度	B
HL, mm 水平轨道底部至洞口上边缘的距离	1 330 ≤ HL ≤ h - 150
A, 毫米安装辅轨高度	H + HL
Ab, 毫米实心轴高度	H + 400...600 + 280
A1, 毫米垂直轨道高度	А - 580
A2,毫米水平轨道高度	А - 53
E, 毫米水平轨道长度	H - НL + 470...600
Db,毫米扭簧平衡系统工作面积	取决于洞口的大小和门体重量
S, 毫米最小侧面空间	≥ 300
Q, 毫米轴驱式电机安装位置面积	≥ 500

提高斜向上提升

简写符号, 参数名称	计算公式
H, 毫米洞口高度	H
h, 毫米门楣高度	≥ 500
B, 毫米门楣宽度	B
HL, mm 水平轨道底部至洞口上边缘的距离	330
A, 毫米安装辅轨高度	H + HL + 15...749
Ab, 毫米实心轴高度	≤ А + 86/97
A1, 毫米垂直轨道高度	Н + HL - 330...580
E, 毫米水平轨道长度	取决于角度α°（限制门扇工作区域的尺寸，深入室内）
Db,毫米扭簧平衡系统工作面积	取决于门洞尺寸及门体重量
S, 毫米最小侧面空间	120
α°导轨相对于水平面的倾斜角	5...65（5°的倍数）
Q, 毫米轴驱式电机安装位置面积	300

倾斜的高升，底部滚筒

简写符号, 参数名称	计算公式
H, 毫米洞口高度	H
h, 毫米门楣高度	≥ 500
B, 毫米门楣宽度	B
HL, mm 水平轨道底部至洞口上边缘的距离	≥ 1 330
A, 毫米安装辅轨高度	H + HL + 15...749
Ab, 毫米实心轴高度	> H + 680
A1, 毫米垂直轨道高度	Н + HL - 330...580
E, 毫米水平轨道长度	取决于角度α°（限制门扇工作区域的尺寸，深入室内）
Db,毫米扭簧平衡系统工作面积	取决于洞口的大小和门体重量
S, 毫米最小侧面空间	300 min
α°导轨相对于水平面的倾斜角	5...65（5°的倍数）
Q, 毫米轴驱式电机安装位置面积	≥ 650

垂直提升

简写符号, 参数名称	计算公式
H, 毫米洞口高度	H
h, 毫米门楣高度	> Н + 500
B, 毫米门楣宽度	B
A, 毫米安装辅轨高度	2H + 120
Ab, 毫米实心轴高度	A + 166
A1, 毫米垂直轨道高度	Н
S, 毫米最小侧面空间	120
Q, 毫米轴驱式电机安装位置面积	300

垂直提升，轴下置。

简写符号, 参数名称	计算公式
H, 毫米洞口高度	H
h, 毫米门楣高度	> H + 120
B, 毫米门楣宽度	B
A, 毫米安装辅轨高度	2H + 120
Ab, 毫米实心轴高度	H + 680
A1, 毫米垂直轨道高度	H + 850
S, 毫米最小侧面空间	500 min
Q, 毫米轴驱式电机安装位置面积	≥ 650

标准提升

简写符号, 参数名称	计算公式
H, 毫米洞口高度	H
h, 毫米门楣高度	R381: ≥ 420; R305: ≥ 350
B, 毫米门楣宽度	B
A, 毫米安装辅轨高度	R381: H + 235; R305: H + 165
Ab, 毫米实心轴高度	A + 97
A1, 毫米垂直轨道高度	R381: A — 580; R305: A — 490
A2,毫米水平轨道高度	А - 110
E, 毫米水平轨道长度	R381: H + 200; R305: H + 250
Db,毫米扭簧平衡系统工作面积	取决于门洞尺寸及门体重量
S, 毫米最小侧面空间	120
P, 毫米顶部电机运行空间	Н + 1 060
Q, 毫米轴驱式电机安装位置面积	300

参数	数值	备注
门板的保温隔热系数，m² * °C/W	1,13 (А)	以上参数基于洞口尺寸 3,500 x 3,000 毫米标准设计
隔音性，分贝	24 (А)	< 35
抗风压，Pa，等级（EN 12424）	460 (В)	2 级 (EN12424:2000)
手动启闭力，kg	260	高达22.5
防水极限 - 分钟，等级 (EN12425)	250	3级（EN12425:2000）
可靠性，开闭循环次数不少于	25 000
门板重量，公斤/平方米	13,5	确切的值取决于大门结构中使用的门板的尺寸
门板厚度，毫米	40

1. 门扇的各部分必须沿着轨道平滑移动，并且门本身必须平衡，即其重量必须与扭簧的扭力相等。

2.只需借助手动离合手柄即可手动开启和关闭闸门。

3.手动开关工业门时，请勿用力过大。禁止突然猛拉。

4.确保门运行时人员和动物不在门的运行区域内。

5.严禁在活动门扇下移动，否则可能导致受伤。

6.开启和关闭时，请勿使门体受到冲击或干扰其自由运动。

7. 确保门扇移动时洞口内没有异物或碎屑。它们的存在会导致门的倾斜和堵塞。

8.请勿使导轨和滚轮受到污染，否则可能会影响运行的平稳性，如果有电力驱动，则可能会导致其过载和故障。

硬纸板包装	包装特点
描述	工业滑升门的轨道系统和门板采用硬纸板和聚苯乙烯泡沫塑料组合包装，并覆盖缠绕膜；安装用五金盒采用瓦楞纸板箱包装，并用包装膜密封；所有包裹均配有包含订单数据以及公司徽标的信息贴纸
包装物	纸板、聚苯乙烯泡沫、缠绕膜、胶带
宽度，mm	门板包装 - 从 500 到 800
高度，毫米	门板包装 - 从 200 到 800
长度，mm	门板包装 - 从 2,100 到 8,100
毛重，公斤	最多 1,000
每包数量，件	门板包装 3 至 17 块门板；轨道包装- 1 个轨道包装；五金件包装 - 一个完整的盒子（可能有多个）

附加说明 print

建议将夹芯门板存放在原包装中并放置在平坦表面上。建议将夹芯门板包装件自生产之日起在封闭仓库或遮篷下存放不超过 6 个月。必须防止门板受潮，并且在冬季还要防止雪和融水等。有必要保护它们免受阳光直射、降水和灰尘的影响。各包装必须水平存放。

Installation

安装方法

建筑工地准备

墙面安装：门体轨道安装在洞口内侧的墙壁和门楣上。

要对安装洞口进行详细测量，需要准备卷尺和水平仪。所有测量均在室内进行。每个测量值必须至少在三个点处测量（两端位置和中心位置）。
H—洞口高度（从地板到洞口顶部的距离）。
B—洞口宽度（从洞口左边缘到右边缘的距离）。
h —门楣（从洞口顶部到天花板的距离）最小 150 毫米。
b1/b2 — 左/右侧距离（洞口相应边缘到障碍物的距离）最小120毫米。
L — 房间深度。
测量H和B时，取最大值作为最终尺寸。
测量h、b1、b2和L时，取最小值。
开口整个宽度上的地面高度差不应超过 10 毫米。必须确保安装平面（墙壁和天花板）符合安装条件要求。安装轨道的安装面必须是完整坚固耐用的；如果无法做到这一点，则需使用金属材料（钢制方管或其他型钢）重新制作出一个符合安装条件的洞口。

Documentation

证书和认证

图纸

Паспорт «Секционные ворота»

PDF

DWG

Сертификат соответствия «Ворота для зданий и сооружений»

PDF

DWG

ISD01，低空间提升

PDF

DWG

ISD01, низкий подъем, расчетные направляющие, окантовка проема

PDF

DWG

ISD01, низкий подъем, расчетные направляющие, формирование проема

PDF

DWG

ISD01, низкий подъем, комплекты направляющих RKTN

PDF

DWG

ISD01, низкий подъем, комплекты направляющих RKTN, окантовка проема

PDF

DWG

ISD01, низкий подъем, комплекты направляющих RKTN, формирование проема

PDF

DWG

ISD01, низкий подъем, барабан сзади

PDF

DWG

ISD01, низкий подъем, барабан сзади, окантовка проема

PDF

DWG

ISD01, низкий подъем, барабан сзади, формирование проема

PDF

DWG

ISD01, стандартный подъем

PDF

DWG

ISD01, стандартный подъем, окантовка проема

PDF

DWG

ISD01, стандартный подъем, формирование проема

PDF

DWG

ISD01, стандартный наклонный подъем

PDF

DWG

ISD01, стандартный наклонный подъем, окантовка проема

PDF

DWG

ISD01, стандартный наклонный подъем, формирование проема

PDF

DWG

ISD01, высокий подъем

PDF

DWG

ISD01, высокий подъем, окантовка проема

PDF

DWG

ISD01, высокий подъем, формирование проема

PDF

DWG

ISD01, высокий подъем с двойным изгибом направляющих

PDF

DWG

ISD01, высокий подъем с двойным изгибом направляющих, окантовка проема

PDF

DWG

ISD01, высокий подъем с двойным изгибом направляющих, формирование проема

PDF

DWG

ISD01, высокий подъем, вал снизу (цилиндрический вал, монтаж на трубе 100х100)

PDF

DWG

ISD01, высокий подъем, вал снизу (цилиндрический вал, монтаж на трубе 100х100), окантовка проема

PDF

DWG

ISD01, высокий подъем, вал снизу (цилиндрический вал, монтаж на трубе 100х100), формирование проема

PDF

DWG

ISD01, высокий наклонный подъем

PDF

DWG

ISD01, высокий наклонный подъем, окантовка проема

PDF

DWG

ISD01, высокий наклонный подъем, формирование проема

PDF

DWG

ISD01, высокий наклонный подъем, вал снизу (цилиндрический вал, монтаж на трубе 100х100)

PDF

DWG

ISD01, высокий наклонный подъем, вал снизу (цилиндрический вал, монтаж на трубе 100х100), окантовка проема

PDF

DWG

ISD01, высокий наклонный подъем, вал снизу (цилиндрический вал, монтаж на трубе 100х100), формирование проема

PDF

DWG

ISD01, вертикальный подъем

PDF

DWG

ISD01, вертикальный подъем, окантовка проема

PDF

DWG

ISD01, вертикальный подъем, формирование проема

PDF

DWG

ISD01, вертикальный подъем, вал снизу (цилиндрический вал, монтаж на трубе 100х100)

PDF

DWG

ISD01, вертикальный подъем, вал снизу (цилиндрический вал, монтаж на трубе 100х100), окантовка проема

PDF

DWG

ISD01, вертикальный подъем, вал снизу (цилиндрический вал, монтаж на трубе 100х100), формирование проема

PDF

DWG

Размещение калитки и окон в полотне секционных ворот (калитка V4 Standard)

PDF

DWG

Размещение калитки и окон в полотне секционных ворот (калитка V5)

PDF

DWG

保修义务 print

买家享有 1 年保修。

新品

轻型外置圆柱轴系统，采用60 × 40毫米的管材，是适用于最大尺寸为4 750 × 3 500毫米门的更实惠解决方案。

轻型支架系统简化了底部外置圆柱轴系统的安装（基于100 × 100毫米的管材），同时具有高强度和可靠性。通过使用角柱固定系统，降低了对侧墙的要求。由于无需额外的开口准备元件，结构重量减轻，安装时间得以缩短。

驱动器安装支架允许在100 × 100毫米管材的外置安装系统上安装底部轴，适用于DoorHan公司生产的所有类型的轴驱动器。

所有滚筒都设计有绳索孔，这大大简化了安装过程，并确保绳索的可靠固定。

新滚轮配备密封轴承，有助于防止灰尘进入，从而延长其使用寿命。

设计

门板设计

宽条纹

标准条纹

V型纹

表面类型

木纹效果（面板外侧）

橘皮（内板）

颜色

RAL 9003（白色）

RAL 9006（银色）

RAL 7004（灰色）

RAL 1014（米色）

RAL 6005（绿色）

RAL 5005（蓝色）

RAL 7016（无烟煤色）

RAL 3000（红色）

RAL 3005（酒红色）

RAL 8017（棕色）

RAL 8014 (棕色)

根据 RAL 劳尔色卡的非标准颜色（附加费）

Equipment

基本配置

门板由 40 毫米厚的节能聚氨酯发泡夹芯板制成，门板顶部和底部内埋有固定滚轮支架和中间合页的加强钢板。

安装辅轨和门体运行轨道钢板厚度2毫米，具有更高的安全性耐用性，轨道上开有安装孔，使安装更简便。

扭簧平衡系统的设计使用循环次数为25000次使用循环。

扭簧防断保护装置在紧急情况下锁住轴，防止门扇掉落。

钢丝绳防断保护装置作为门板底部安装在底部门板上。如果钢丝绳断裂，该装置就会启动，防止门扇掉落。

五金件包装盒内含安装用五金件、产品数据表和安装说明。

符合人体工程学的脚踏式门把手使开关门变得轻松方便。

附加配置

窗户的特殊设计（尺寸 627 x 327 或 607 x 202 毫米）可确保与门扇紧密贴合，从而防止门扇结冰和热量损失。

机械锁可以将门扇锁定在关闭位置，无论是在室内还是在室外都可以操作。

门中门经过改进设计，具有强度高、外形美观的特点。可以增加门中门的工业门最小宽度要求为2800毫米最小高度要求为 2,130 毫米。

通过加装电机和安全操控系统实现门的自动化（参见“门自动化”部分）。

手动链条传动装置适用于所有提升方式的工业门上，用于手动开启和关闭门体。

扭簧平衡系统最高设计寿命长达 100,000 次使用循环。

Technical description

尺寸表

参数

数值

洞口高度

2 000 - 8 000

洞口宽度

2 000 - 8 000

门楣空间

从150起

侧部空间

从120起

结构

垂直轨道
安装辅轨
实心轴
4.扭簧防断保护装置
5.钢丝绳绳盘
6.轴支架
7.扭簧平衡系统
8.联轴器
轴中间支架
顶部滚轮支架
侧部滚轮支架
中间合页
钢丝绳防断保护装置
14.夹芯板
加强型材
底部型材及密封条
侧部密封条
18.顶部型材
19.顶部密封条
带安装孔门板侧堵
21.脚踏式门把手
22.弹簧缓冲器
23.吊顶支架

标准结构方案

低空间提升，绳轮前置。

简写符号, 参数名称	计算公式
H, 毫米洞口高度	H
h, 毫米门楣高度	≥ 230; ≥ 260 (带链条驱动电机)
B, 毫米洞口宽度	B
A, 毫米安装辅轨高度	H + 110
Ab, 毫米实心轴高度	≥ A + 59
A1, 毫米垂直轨道高度	А - 543
A2, 毫米水平轨道高度	А - 106
E, 毫米水平轨道长度	Н + 300
Db,毫米扭簧平衡系统工作面积	取决于洞口大小和门体重量
S, 毫米最小侧面空间	120
P, 毫米链条驱动电机位置区域	Н + 1 185
n, 毫米洞口被门板覆盖的面积	最大 190 - 无电机，洞口宽度最大 4,500；高达 235 - 无电机，洞口宽度超过 4,500；最多 10 - 带链条驱动电机，洞口宽度最大 4,500；最多 70 - 带链条驱动电机，洞口宽度超过 4,500

低空间提升，绳轮前置

简写符号, 参数名称	计算公式
H, 毫米洞口高度	H
H, 毫米洞口高度	≥ 160
h, 毫米门楣高度	B
A, 毫米安装辅轨高度	H + 54
Ab, 毫米实心轴高度	≥ A + 59
A1, 毫米垂直轨道高度	А - 552
A2, 毫米水平轨道高度	А - 115
E, 毫米水平轨道长度	Н + 440
Db,毫米扭簧平衡系统工作面积	取决于洞口大小和门体重量
S, 毫米最小侧面空间	120
P, 毫米链条驱动电机位置区域	Н + 1 185
n, 毫米洞口被门板覆盖的面积	最大 190 - 无电机，洞口宽度最大 4,500；高达 235 - 无电机，洞口宽度超过 4,500；最多 10 - 带链条驱动电机，洞口宽度最大 4,500；最多 70 - 带链条驱动电机，洞口宽度超过 4,500

低空间提升，绳轮后置

简写符号, 参数名称	计算公式
H, 毫米洞口高度	H
h, 毫米门楣高度	≥ 150 ≥ 180 (带链条驱动电机)
B, 毫米门楣宽度	B
A, 毫米安装辅轨高度	当 h < 170 时：H + 110 当 150 ≤ h ≤ 170 时：H + h - 60
Ab, 毫米实心轴高度	当 h < 170 时：H + 55 当 150 ≤ h ≤ 170 时：H + h - 47
A1, 毫米垂直轨道高度	А - 543
A2,毫米水平轨道高度	А - 106
E, 毫米水平轨道长度	Н + 510
Db,毫米扭簧平衡系统工作面积	取决于门洞尺寸及门体重量
S, 毫米最小侧面空间	120
P, 毫米顶部电机运行空间	Н + 1 185
n, 毫米门体完全开启后门板遮挡住的洞口高度	240（无驱动器） 40...60（带天花板驱动器）

标准斜向上提升

简写符号, 参数名称	计算公式
H, 毫米洞口高度	H
h, 毫米门楣高度	> 500
B, 毫米门楣宽度	B
A, 毫米安装辅轨高度	H + 250…985
Ab, 毫米实心轴高度	А + 86/97
A1, 毫米垂直轨道高度	Н - 300
E, 毫米水平轨道长度	取决于角度α°（限制门扇工作区域的尺寸，深入室内）
Db,毫米扭簧平衡系统工作面积	取决于门洞尺寸及门体重量
S, 毫米最小侧面空间	120
α°导轨相对于水平面的倾斜角	5...65（5°的倍数
Q, 毫米轴驱式电机安装位置面积	300

提高提升

简写符号, 参数名称	计算公式
H, 毫米洞口高度	H
h, 毫米门楣高度	> 520
B, 毫米门楣宽度	B
HL, mm 水平轨道底部至洞口上边缘的距离	默认 h - 330
A, 毫米安装辅轨高度	H + HL
Ab, 毫米实心轴高度	A + 86/97
A1, 毫米垂直轨道高度	А - 580
A2,毫米水平轨道高度	А - 53
E, 毫米水平轨道长度	H - НL + 470...600
Db,毫米扭簧平衡系统工作面积	取决于门洞尺寸及门体重量
S, 毫米最小侧面空间	120
Q, 毫米轴驱式电机安装位置面积	300

提高提升，轴下置。

简写符号, 参数名称	计算公式
H, 毫米洞口高度	H
h, 毫米门楣高度	≥1 600
B, 毫米门楣宽度	B
HL, mm 水平轨道底部至洞口上边缘的距离	1 330 ≤ HL ≤ h - 150
A, 毫米安装辅轨高度	H + HL
Ab, 毫米实心轴高度	H + 400...600 + 280
A1, 毫米垂直轨道高度	А - 580
A2,毫米水平轨道高度	А - 53
E, 毫米水平轨道长度	H - НL + 470...600
Db,毫米扭簧平衡系统工作面积	取决于洞口的大小和门体重量
S, 毫米最小侧面空间	≥ 300
Q, 毫米轴驱式电机安装位置面积	≥ 500

提高斜向上提升

简写符号, 参数名称	计算公式
H, 毫米洞口高度	H
h, 毫米门楣高度	≥ 500
B, 毫米门楣宽度	B
HL, mm 水平轨道底部至洞口上边缘的距离	330
A, 毫米安装辅轨高度	H + HL + 15...749
Ab, 毫米实心轴高度	≤ А + 86/97
A1, 毫米垂直轨道高度	Н + HL - 330...580
E, 毫米水平轨道长度	取决于角度α°（限制门扇工作区域的尺寸，深入室内）
Db,毫米扭簧平衡系统工作面积	取决于门洞尺寸及门体重量
S, 毫米最小侧面空间	120
α°导轨相对于水平面的倾斜角	5...65（5°的倍数）
Q, 毫米轴驱式电机安装位置面积	300

倾斜的高升，底部滚筒

简写符号, 参数名称	计算公式
H, 毫米洞口高度	H
h, 毫米门楣高度	≥ 500
B, 毫米门楣宽度	B
HL, mm 水平轨道底部至洞口上边缘的距离	≥ 1 330
A, 毫米安装辅轨高度	H + HL + 15...749
Ab, 毫米实心轴高度	> H + 680
A1, 毫米垂直轨道高度	Н + HL - 330...580
E, 毫米水平轨道长度	取决于角度α°（限制门扇工作区域的尺寸，深入室内）
Db,毫米扭簧平衡系统工作面积	取决于洞口的大小和门体重量
S, 毫米最小侧面空间	300 min
α°导轨相对于水平面的倾斜角	5...65（5°的倍数）
Q, 毫米轴驱式电机安装位置面积	≥ 650

垂直提升

简写符号, 参数名称	计算公式
H, 毫米洞口高度	H
h, 毫米门楣高度	> Н + 500
B, 毫米门楣宽度	B
A, 毫米安装辅轨高度	2H + 120
Ab, 毫米实心轴高度	A + 166
A1, 毫米垂直轨道高度	Н
S, 毫米最小侧面空间	120
Q, 毫米轴驱式电机安装位置面积	300

垂直提升，轴下置。

简写符号, 参数名称	计算公式
H, 毫米洞口高度	H
h, 毫米门楣高度	> H + 120
B, 毫米门楣宽度	B
A, 毫米安装辅轨高度	2H + 120
Ab, 毫米实心轴高度	H + 680
A1, 毫米垂直轨道高度	H + 850
S, 毫米最小侧面空间	500 min
Q, 毫米轴驱式电机安装位置面积	≥ 650

标准提升

简写符号, 参数名称	计算公式
H, 毫米洞口高度	H
h, 毫米门楣高度	R381: ≥ 420; R305: ≥ 350
B, 毫米门楣宽度	B
A, 毫米安装辅轨高度	R381: H + 235; R305: H + 165
Ab, 毫米实心轴高度	A + 97
A1, 毫米垂直轨道高度	R381: A — 580; R305: A — 490
A2,毫米水平轨道高度	А - 110
E, 毫米水平轨道长度	R381: H + 200; R305: H + 250
Db,毫米扭簧平衡系统工作面积	取决于门洞尺寸及门体重量
S, 毫米最小侧面空间	120
P, 毫米顶部电机运行空间	Н + 1 060
Q, 毫米轴驱式电机安装位置面积	300

技术规格

参数	数值	备注
门板的保温隔热系数，m² * °C/W	1,13 (А)	以上参数基于洞口尺寸 3,500 x 3,000 毫米标准设计
隔音性，分贝	24 (А)	< 35
抗风压，Pa，等级（EN 12424）	460 (В)	2 级 (EN12424:2000)
手动启闭力，kg	260	高达22.5
防水极限 - 分钟，等级 (EN12425)	250	3级（EN12425:2000）
可靠性，开闭循环次数不少于	25 000
门板重量，公斤/平方米	13,5	确切的值取决于大门结构中使用的门板的尺寸
门板厚度，毫米	40

产品使用条件

1. 门扇的各部分必须沿着轨道平滑移动，并且门本身必须平衡，即其重量必须与扭簧的扭力相等。

2.只需借助手动离合手柄即可手动开启和关闭闸门。

3.手动开关工业门时，请勿用力过大。禁止突然猛拉。

4.确保门运行时人员和动物不在门的运行区域内。

5.严禁在活动门扇下移动，否则可能导致受伤。

6.开启和关闭时，请勿使门体受到冲击或干扰其自由运动。

7. 确保门扇移动时洞口内没有异物或碎屑。它们的存在会导致门的倾斜和堵塞。

8.请勿使导轨和滚轮受到污染，否则可能会影响运行的平稳性，如果有电力驱动，则可能会导致其过载和故障。

包装

硬纸板包装	包装特点
描述	工业滑升门的轨道系统和门板采用硬纸板和聚苯乙烯泡沫塑料组合包装，并覆盖缠绕膜；安装用五金盒采用瓦楞纸板箱包装，并用包装膜密封；所有包裹均配有包含订单数据以及公司徽标的信息贴纸
包装物	纸板、聚苯乙烯泡沫、缠绕膜、胶带
宽度，mm	门板包装 - 从 500 到 800
高度，毫米	门板包装 - 从 200 到 800
长度，mm	门板包装 - 从 2,100 到 8,100
毛重，公斤	最多 1,000
每包数量，件	门板包装 3 至 17 块门板；轨道包装- 1 个轨道包装；五金件包装 - 一个完整的盒子（可能有多个）

附加说明

Installation

安装方法

墙面安装：门体轨道安装在洞口内侧的墙壁和门楣上。

建筑工地准备

要对安装洞口进行详细测量，需要准备卷尺和水平仪。所有测量均在室内进行。每个测量值必须至少在三个点处测量（两端位置和中心位置）。
H—洞口高度（从地板到洞口顶部的距离）。
B—洞口宽度（从洞口左边缘到右边缘的距离）。
h —门楣（从洞口顶部到天花板的距离）最小 150 毫米。
b1/b2 — 左/右侧距离（洞口相应边缘到障碍物的距离）最小120毫米。
L — 房间深度。
测量H和B时，取最大值作为最终尺寸。
测量h、b1、b2和L时，取最小值。
开口整个宽度上的地面高度差不应超过 10 毫米。必须确保安装平面（墙壁和天花板）符合安装条件要求。安装轨道的安装面必须是完整坚固耐用的；如果无法做到这一点，则需使用金属材料（钢制方管或其他型钢）重新制作出一个符合安装条件的洞口。

保修义务

买家享有 1 年保修。

Documentation

证书和认证

Паспорт «Секционные ворота»

PDF

DWG

Сертификат соответствия «Ворота для зданий и сооружений»

PDF

DWG

图纸

ISD01，低空间提升

PDF

DWG

ISD01, низкий подъем, расчетные направляющие, окантовка проема

PDF

DWG

ISD01, низкий подъем, расчетные направляющие, формирование проема

PDF

DWG

ISD01, низкий подъем, комплекты направляющих RKTN

PDF

DWG

ISD01, низкий подъем, комплекты направляющих RKTN, окантовка проема

PDF

DWG

ISD01, низкий подъем, комплекты направляющих RKTN, формирование проема

PDF

DWG

ISD01, низкий подъем, барабан сзади

PDF

DWG

ISD01, низкий подъем, барабан сзади, окантовка проема

PDF

DWG

ISD01, низкий подъем, барабан сзади, формирование проема

PDF

DWG

ISD01, стандартный подъем

PDF

DWG

ISD01, стандартный подъем, окантовка проема

PDF

DWG

ISD01, стандартный подъем, формирование проема

PDF

DWG

ISD01, стандартный наклонный подъем

PDF

DWG

ISD01, стандартный наклонный подъем, окантовка проема

PDF

DWG

ISD01, стандартный наклонный подъем, формирование проема

PDF

DWG

ISD01, высокий подъем

PDF

DWG

ISD01, высокий подъем, окантовка проема

PDF

DWG

ISD01, высокий подъем, формирование проема

PDF

DWG

ISD01, высокий подъем с двойным изгибом направляющих

PDF

DWG

ISD01, высокий подъем с двойным изгибом направляющих, окантовка проема

PDF

DWG

ISD01, высокий подъем с двойным изгибом направляющих, формирование проема

PDF

DWG

ISD01, высокий подъем, вал снизу (цилиндрический вал, монтаж на трубе 100х100)

PDF

DWG

ISD01, высокий подъем, вал снизу (цилиндрический вал, монтаж на трубе 100х100), окантовка проема

PDF

DWG

ISD01, высокий подъем, вал снизу (цилиндрический вал, монтаж на трубе 100х100), формирование проема

PDF

DWG

ISD01, высокий наклонный подъем

PDF

DWG

ISD01, высокий наклонный подъем, окантовка проема

PDF

DWG

ISD01, высокий наклонный подъем, формирование проема

PDF

DWG

ISD01, высокий наклонный подъем, вал снизу (цилиндрический вал, монтаж на трубе 100х100)

PDF

DWG

ISD01, высокий наклонный подъем, вал снизу (цилиндрический вал, монтаж на трубе 100х100), окантовка проема

PDF

DWG

ISD01, высокий наклонный подъем, вал снизу (цилиндрический вал, монтаж на трубе 100х100), формирование проема

PDF

DWG

ISD01, вертикальный подъем

PDF

DWG

ISD01, вертикальный подъем, окантовка проема

PDF

DWG

ISD01, вертикальный подъем, формирование проема

PDF

DWG

ISD01, вертикальный подъем, вал снизу (цилиндрический вал, монтаж на трубе 100х100)

PDF

DWG

ISD01, вертикальный подъем, вал снизу (цилиндрический вал, монтаж на трубе 100х100), окантовка проема

PDF

DWG

ISD01, вертикальный подъем, вал снизу (цилиндрический вал, монтаж на трубе 100х100), формирование проема

PDF

DWG

Размещение калитки и окон в полотне секционных ворот (калитка V4 Standard)

PDF

DWG

Размещение калитки и окон в полотне секционных ворот (калитка V5)

PDF

DWG

结算

公司的经理将通过电话回答所有问题:

+86-512-66316108

回电

工业提升门 ISD01 中国
