ISD02 全透视工业滑升门 | DoorHan 专为现代工业设计

ISD02 China 系列全透视工业滑升门全部或部分由全透视门板组成，非常适合安装在具有玻璃幕墙的建筑物中，例如汽车展厅。它们的强度并不逊色于 ISD01 系列工业滑升门，因为全景面板由耐用的铝型材制成。为了提高门的节能和隔热性能，DoorHan 提供了全透视门板和夹芯门板的组合。 ISD02中国系列全透视工业滑升门与ISD01系列工业滑升门具有相同的安全装置和基本设备。工业门和车库门可以使用电力驱动器实现门的自动化（根据门扇的面积选择型号）。

应用范围:

汽车展厅
服务站
消防局

订购并安装

优势

抗冲击玻璃

全透视门板玻璃可以承受锤子、撬棍或石头的敲击。

应用的多样性

各种类型的提升方式允许您将它们安装在具有任何内部空间几何形状的房间中。

安全

钢丝绳防断保护装置和扭簧防断保护装置可防止门体在紧急情况下掉落。

设计的可靠性

使用寿命长、安全系数高，这一设计经过多年验证，可确保整门在整个使用寿命期间实现最高可靠性。

抗冲击玻璃

全透视门板玻璃可以承受锤子、撬棍或石头的敲击。

应用的多样性

各种类型的提升方式允许您将它们安装在具有任何内部空间几何形状的房间中。

安全

钢丝绳防断保护装置和扭簧防断保护装置可防止门体在紧急情况下掉落。

设计的可靠性

使用寿命长、安全系数高，这一设计经过多年验证，可确保整门在整个使用寿命期间实现最高可靠性。

设计

门板设计

表面压纹类型

全透视门板

面料选择

颜色

宽条纹

标准条纹

V型纹

仿木纹或橘皮（外部）

橘皮 (内部)

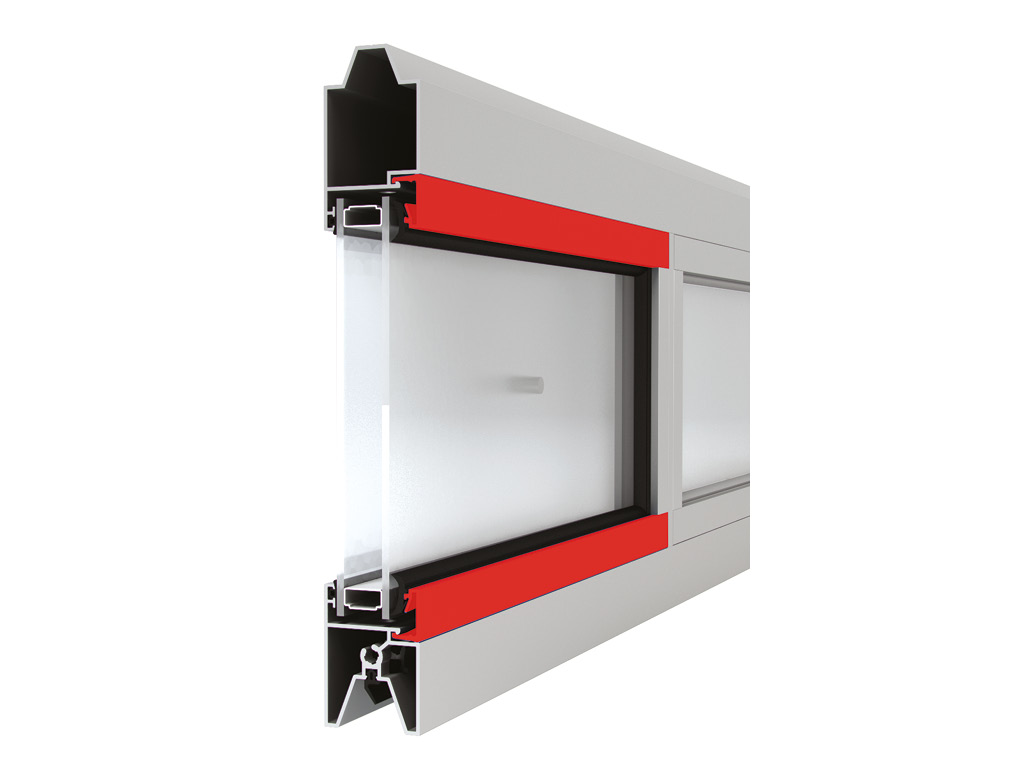

全透视门板

标准带窗棱全透视门板

无窗棱全透视门板

全透视门板和夹芯门板的组合设计

RAL 9003 白色（基本）

RAL 9006 银色（基本）

RAL 7004灰色（标准）

RAL 1014 米色（标准）

RAL 6005 绿色（标准）

RAL 5005 蓝色（标准）

RAL 7016 无烟煤色（标准）

RAL 3000 红色（标准）

RAL 3005 酒红色（标准）

RAL 8017 棕色（标准）

根据 RAL 劳尔色卡的非标准颜色

Equipment

基本配置

附加配置

采用坚固、耐冲击的聚碳酸酯有机玻璃为基础材料。

安装辅轨和门体运行轨道钢板厚度2毫米，具有更高的安全性耐用性，轨道上开有安装孔，使安装更简便。

扭簧平衡系统的设计使用循环次数为25000次使用循环。扭簧的高耐用性可确保门轻松打开和关闭。

钢丝绳防断保护装置作为门板底部安装在底部门板上。如果钢丝绳断裂，该装置就会启动，防止门扇掉落。

扭簧防断保护装置在紧急情况下锁住轴，防止门扇掉落。

五金件包装盒内含安装用五金件、产品数据表和安装说明。

机械闩锁可让您从房间内锁上门。它简单可靠。

手动链条传动装置适用于所有提升方式的工业门上，用于手动开启和关闭门体。

如果工业滑升门在高湿度条件下使用，建议选择防腐组件，以确保整门可靠的防腐蚀保护和稳定运行。该套件延长了使用寿命，包括：涂漆弹簧、涂漆导轨、不锈钢滚轮支架、中间合页、不锈钢钢丝绳、涂漆门板侧堵。

扭簧平衡系统最高设计寿命长达 100,000 次使用循环。

通过加装电机和安全操控系统实现门的自动化（参见“门自动化”部分）。

可以通过驱动装置和安全系统实现门的自动化功能（详见“门用自动化系统”部分）。

Technical description

尺寸表

开口尺寸

结构

标准结构方案

技术规格

产品使用条件

包装

参数

数值

洞口高度，毫米

2 000 - 6 000

洞口宽度，毫米

2 000 - 6 100

门楣，毫米

от 150

洞口宽度，毫米

от 120

单个透视门板高度，mm

370 - 720

单个不带窗棱透视门板宽度，毫米

不超过3,000毫米

1.垂直轨道
2.安装辅轨
3.实心轴
4.扭簧防断保护装置
5.钢丝绳绳盘
轴支架
扭簧平衡系统
联轴器
轴中间支架
顶部滚轮支架
侧部滚轮支架
中间合页
钢丝绳防断保护装置
14.门板底部型材
15.全透视门板
16.门板底部密封条
17.侧部密封条
18.门板顶部铝型材
19.顶部密封条
带安装孔门板侧堵
21.半透明抗冲击玻璃
弹簧缓冲器
吊顶支架

低空间提升，绳轮前置

简写符号, 参数名称	计算公式
H, 毫米洞口高度	H
h, 毫米门楣高度	≥230； ≥ 260（带链条驱动电机）
B, 毫米门楣宽度	B
A, 毫米安装辅轨高度	H + 110
Ab, 毫米实心轴高度	≥ A + 59
A1, 毫米垂直轨道高度	А - 543
A2,毫米水平轨道高度	А - 106
E, 毫米水平轨道长度	Н + 300
Db,毫米扭簧平衡系统工作面积	取决于洞口大小和门体重量
S, 毫米最小侧面空间	120
P, 毫米顶部电机运行空间	Н + 1 185
n, 毫米门体完全开启后门板遮挡住的洞口高度	最多 190 - 无电机；最多 235 - 无电机，底部门板为夹芯门板且洞口宽度超过 4,500 毫米；最多 10 - 带链条驱动电机；最多 70 个 - 带链条驱动电机，底部门板为夹芯门板，洞口宽度超过 4,500 毫米

低空间提升，绳轮前置 (RKTN)

简写符号, 参数名称	计算公式
H, 毫米洞口高度	H
h, 毫米门楣高度	≥ 160
B, 毫米门楣宽度	B
A, 毫米安装辅轨高度	H + 54
Ab, 毫米实心轴高度	≥ A + 59
A1, 毫米垂直轨道高度	А - 552
A2,毫米水平轨道高度	А - 115
E, 毫米水平轨道长度	Н + 440
Db,毫米扭簧平衡系统工作面积	取决于洞口的大小和门体重量
S, 毫米最小侧面空间	120
P, 毫米顶部电机运行空间	Н + 1 185
n, 毫米门体完全开启后门板遮挡住的洞口高度	240（不含电机）； 40...60（带链条驱动电机）

Низкий подъем, барабан сзади

简写符号, 参数名称	计算公式
H, 毫米洞口高度	H
h, 毫米门楣高度	≥ 150; ≥ 180 (с потолочным приводом)
B, 毫米门楣宽度	B
A, 毫米安装辅轨高度	при h < 170: H + 110; при 150 ≤ h ≤170: H + h - 60
Ab, 毫米实心轴高度	при h ≤ 170: H + 55; при 150 ≤ h ≤ 170: H + h - 47
A1, 毫米垂直轨道高度	А - 543
A2,毫米水平轨道高度	А - 106
E, 毫米水平轨道长度	Н + 510
Db,毫米扭簧平衡系统工作面积	зависит от размеров проема и веса щита
S, 毫米最小侧面空间	120
P, 毫米顶部电机运行空间	Н + 1 185
n, 毫米门体完全开启后门板遮挡住的洞口高度	240 (без привода); 40...60 (с потолочным приводом)

标准提升

简写符号, 参数名称	计算公式
H, 毫米洞口高度	H
h, 毫米门楣高度	R381: ≥ 420; R305: ≥ 350
B, 毫米门楣宽度	B
A, 毫米安装辅轨高度	R381: H + 235; R305: H + 165
Ab, 毫米实心轴高度	A + 97
A1, 毫米垂直轨道高度	R381: A — 580; R305: A — 490
A2,毫米水平轨道高度	А - 110
E, 毫米水平轨道长度	R381: H + 200; R305: H + 250
Db,毫米扭簧平衡系统工作面积	取决于洞口的大小和门体重量
S, 毫米最小侧面空间	120
P, 毫米顶部电机运行空间	Н + 1 060
Q, 毫米轴驱式电机安装位置面积	300

Стандартный наклонный подъем

简写符号, 参数名称	计算公式
H, 毫米洞口高度	H
h, 毫米门楣高度	> 500
B, 毫米门楣宽度	B
A, 毫米安装辅轨高度	H + 250…985
Ab, 毫米实心轴高度	А + 86/97
A1, 毫米垂直轨道高度	Н - 300
E, 毫米水平轨道长度	зависит от угла α° (размер, ограничивающий рабочую зону ворот вглубь помещения)
Db,毫米扭簧平衡系统工作面积	зависит от размеров проема и веса щита
S, 毫米最小侧面空间	120
α°导轨相对于水平面的倾斜角	5...65 (кратен 5°)
Q, 毫米轴驱式电机安装位置面积	300

提高提升。

简写符号, 参数名称	计算公式
H, 毫米洞口高度	H
h, 毫米门楣高度	> 520
B, 毫米门楣宽度	B
HL, mm 水平轨道底部至洞口上边缘的距离	默认 h - 330
A, 毫米安装辅轨高度	H + HL
Ab, 毫米实心轴高度	A + 86/97
A1, 毫米垂直轨道高度	А - 580
A2,毫米水平轨道高度	А - 53
E, 毫米水平轨道长度	H - НL + 470...600
Db,毫米扭簧平衡系统工作面积	取决于洞口的大小和门体重量
S, 毫米最小侧面空间	120
Q, 毫米轴驱式电机安装位置面积	300

提高提升，轴下置。

简写符号, 参数名称	计算公式
H, 毫米洞口高度	H
h, 毫米门楣高度	≥1 600
B, 毫米门楣宽度	B
HL, mm 水平轨道底部至洞口上边缘的距离	1 330 ≤ HL ≤ h - 150
A, 毫米安装辅轨高度	H + HL
Ab, 毫米实心轴高度	H + 400...600 + 280
A1, 毫米垂直轨道高度	А - 580
A2,毫米水平轨道高度	А - 53
E, 毫米水平轨道长度	H - НL + 470...600
Db,毫米扭簧平衡系统工作面积	取决于洞口的大小和门体重量
S, 毫米最小侧面空间	≥ 300
Q, 毫米轴驱式电机安装位置面积	≥ 500

Наклонный высокий подъем

简写符号, 参数名称	计算公式
H, 毫米洞口高度	H
h, 毫米门楣高度	≥500
B, 毫米门楣宽度	B
HL, mm 水平轨道底部至洞口上边缘的距离	330
A, 毫米安装辅轨高度	H + HL + 15...749
Ab, 毫米实心轴高度	≤ А + 86/97
A1, 毫米垂直轨道高度	Н + HL - 330...580
E, 毫米水平轨道长度	зависит от угла α° (размер, ограничивающий рабочую зону ворот вглубь помещения)
Db,毫米扭簧平衡系统工作面积	зависит от размеров проема и веса щита
S, 毫米最小侧面空间	120
α°导轨相对于水平面的倾斜角	5...65 (кратен 5°)
Q, 毫米轴驱式电机安装位置面积	300

Наклонный высокий подъем, барабан снизу

简写符号, 参数名称	计算公式
H, 毫米洞口高度	H
h, 毫米门楣高度	≥ 500
B, 毫米门楣宽度	B
HL, mm 水平轨道底部至洞口上边缘的距离	≥ 1 330
A, 毫米安装辅轨高度	H + HL + 15...749
Ab, 毫米实心轴高度	Ab > H + 680
A1, 毫米垂直轨道高度	Н + HL - 330...580
E, 毫米水平轨道长度	зависит от угла α° (размер, ограничивающий рабочую зону ворот вглубь помещения)
Db,毫米扭簧平衡系统工作面积	зависит от размеров проема и веса щита
S, 毫米最小侧面空间	300 min
α°导轨相对于水平面的倾斜角	5...65 (кратен 5°)
Q, 毫米轴驱式电机安装位置面积	≥ 650

垂直提升。

简写符号, 参数名称	计算公式
H, 毫米洞口高度	H
h, 毫米门楣高度	> Н + 500
B, 毫米门楣宽度	B
A, 毫米安装辅轨高度	2H + 120
Ab, 毫米实心轴高度	A + 166
A1, 毫米垂直轨道高度	Н
S, 毫米最小侧面空间	120
Q, 毫米轴驱式电机安装位置面积	300

垂直提升，轴下置。

简写符号, 参数名称	计算公式
H, 毫米洞口高度	H
h, 毫米门楣高度	> H + 120
B, 毫米门楣宽度	B
A, 毫米安装辅轨高度	2H + 120
Ab, 毫米实心轴高度	H + 680
A1, 毫米垂直轨道高度	H + 850
S, 毫米最小侧面空间	500 min
Q, 毫米轴驱式电机安装位置面积	≥ 650

参数	数值	备注
防水极限 - 分钟，等级 (EN12425)	3级（EN12425:2000）
可靠性，开闭循环次数不少于	25 000
全透视门板重量，公斤/平方米	17,3
手动启闭力，N，不大于	260

1. 门扇的各部分必须沿着轨道平滑移动，并且门本身必须平衡，即其重量必须与扭簧的扭力相等。

2.只需借助手动离合手柄即可手动开启和关闭闸门。

3. 手动开关工业门时，请勿用力过大。禁止突然猛拉。

4. 确保门运行时人员和动物不在门的运行区域内。

5.严禁在活动门扇下移动，否则可能导致受伤。

6.开门和关门时，请勿使门受到冲击或干扰其自由运动。

7. 请勿使导轨和滚轮受到污染，否则可能会影响运行的平稳性，如果有电力驱动，则可能会导致其过载和故障。

8. 确保门扇移动时洞口内没有异物或碎屑。它们的存在会导致门的倾斜和堵塞。

硬纸板包装	包装特点
描述	工业滑升门的轨道系统和门板采用硬纸板和聚苯乙烯泡沫塑料组合包装，并覆盖缠绕膜；安装用五金盒采用瓦楞纸板箱包装，并用包装膜密封；所有包裹均配有包含订单数据以及公司徽标的信息贴纸
包装物	五层纸板、聚苯乙烯泡沫、缠绕膜、胶带
宽度，毫米	门板包装 - 从 500 到 800
高度，毫米	门板包装 - 从 200 到 800
长度，毫米	门板包装 - 从 2,100 到 6,200
毛重，公斤	最多 1,000 个
每包数量，件	门板包装 3 至 17 块门板；轨道包装- 1 个轨道包装；五金件包装 - 一个完整的盒子（可能有多个）

附加说明 print

建议将夹芯门板存放在原包装中并放置在平坦表面上。建议将夹芯门板包装件自生产之日起在封闭仓库或遮篷下存放不超过 6 个月。必须防止门板受潮，并且在冬季还要防止雪和融水等。有必要保护它们免受阳光直射、降水和灰尘的影响。各包装必须水平存放。

Installation

安装方法

建筑工地准备

墙面安装：门体轨道安装在洞口内侧的墙壁和门楣上。

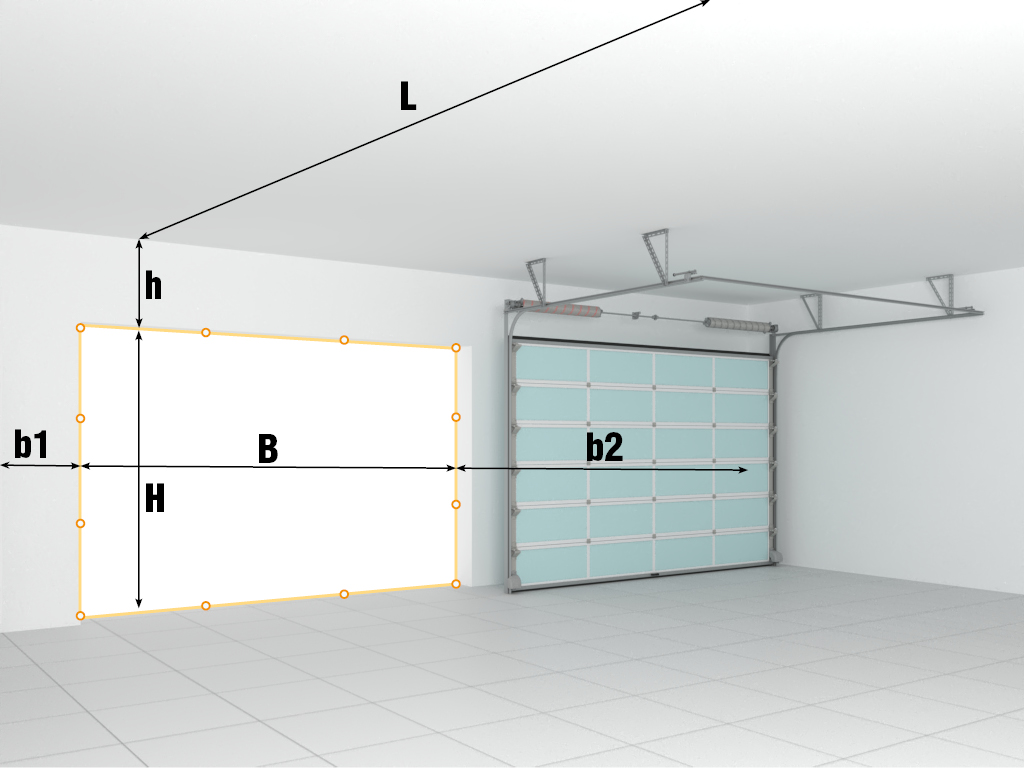

要对安装洞口进行详细测量，需要准备卷尺和水平仪。所有测量均在室内进行。每个测量值必须至少在三个点处测量（两端位置和中心位置）。
H—洞口高度（从地板到开口顶部的距离）。
B —洞口宽度（从开口的左边缘到右边缘的距离）。
h —门楣（从洞口顶部到天花板的距离）最小 150 毫米。
b1/b2 — 左/右侧距离（洞口相应边缘到障碍物的距离）最小120毫米。
L — 房间的深度。
测量H和B时，取最大值作为最终尺寸。
测量h、b1、b2、L时，取最小值作为最终尺寸。
洞口整个宽度上的地面高度差不应超过 10 毫米。必须确保安装平面（墙壁和天花板）符合安装条件要求。安装轨道的安装面必须是完整坚固耐用的；如果无法做到这一点，则需使用金属材料（钢制方管或其他型钢）重新制作出一个符合安装条件的洞口。

Documentation

证书和认证

图纸

滑升门护照

PDF

DWG

建筑和结构门符合性证书

PDF

DWG

ISD02，低空间提升

PDF

DWG

ISD02，低空间提升，已有完成的安装门框

PDF

DWG

ISD02，低空间提升，用方管制作的安装门框

PDF

DWG

ISD02, низкий подъем, комплекты направляющих RKTN

PDF

DWG

ISD02, низкий подъем, комплекты направляющих RKTN, окантовка проема

PDF

DWG

ISD02, низкий подъем, комплекты направляющих RKTN, формирование проема

PDF

DWG

ISD02, низкий подъем, барабан сзади

PDF

DWG

ISD02, низкий подъем, барабан сзади, окантовка проема

PDF

DWG

ISD02, низкий подъем, барабан сзади, формирование проема

PDF

DWG

ISD02，标准提升

PDF

DWG

ISD02，标准提升，已有完成的安装门框

PDF

DWG

ISD02，标准提升，用方管制作的安装门框

PDF

DWG

ISD02, стандартный наклонный подъем

PDF

DWG

ISD02, стандартный наклонный подъем, окантовка проема

PDF

DWG

ISD02, стандартный наклонный подъем, формирование проема

PDF

DWG

ISD02, 提高提升

PDF

DWG

ISD02，提高提升，已有完成的安装门框

PDF

DWG

ISD02，提高提升，用方管制作的安装门框

PDF

DWG

ISD02, высокий подъем с двойным изгибом направляющих

PDF

DWG

ISD02, высокий подъем с двойным изгибом направляющих, окантовка проема

PDF

DWG

ISD02, высокий подъем с двойным изгибом направляющих, формирование проема

PDF

DWG

ISD02，提高提升，轴下置

PDF

DWG

ISD02，提高提升，轴下置，已有完成的安装门框

PDF

DWG

ISD02，提高提升，轴下置，用方管制作的安装门框

PDF

DWG

ISD02，垂直提升

PDF

DWG

ISD02，垂直提升，已有完成的安装门框

PDF

DWG

ISD02，垂直提升，用方管制作的安装门框

PDF

DWG

ISD02，垂直提升，轴下置

PDF

DWG

ISD02，垂直提升，轴下置、已有完成的安装门框

PDF

DWG

ISD02，垂直提升，轴下置，用方管制作的安装门框

PDF

DWG

ISD02, вертикальный подъем

PDF

DWG

ISD02, вертикальный подъем, окантовка проема

PDF

DWG

ISD02, вертикальный подъем, формирование проема

PDF

DWG

ISD02, вертикальный подъем, вал снизу

PDF

DWG

ISD02, вертикальный подъем, вал снизу, окантовка проема

PDF

DWG

ISD02, вертикальный подъем, вал снизу, формирование проема

PDF

DWG

保修义务 print

买家享有 1 年保修。

新品

玻璃采用坚固、耐冲击的聚碳酸酯有机玻璃。

设计

门板设计

宽条纹

标准条纹

V型纹

表面压纹类型

仿木纹或橘皮（外部）

橘皮 (内部)

全透视门板

面料选择

标准带窗棱全透视门板

无窗棱全透视门板

全透视门板和夹芯门板的组合设计

颜色

RAL 9003 白色（基本）

RAL 9006 银色（基本）

RAL 7004灰色（标准）

RAL 1014 米色（标准）

RAL 6005 绿色（标准）

RAL 5005 蓝色（标准）

RAL 7016 无烟煤色（标准）

RAL 3000 红色（标准）

RAL 3005 酒红色（标准）

RAL 8017 棕色（标准）

根据 RAL 劳尔色卡的非标准颜色

Equipment

基本配置

采用坚固、耐冲击的聚碳酸酯有机玻璃为基础材料。

安装辅轨和门体运行轨道钢板厚度2毫米，具有更高的安全性耐用性，轨道上开有安装孔，使安装更简便。

扭簧平衡系统的设计使用循环次数为25000次使用循环。扭簧的高耐用性可确保门轻松打开和关闭。

钢丝绳防断保护装置作为门板底部安装在底部门板上。如果钢丝绳断裂，该装置就会启动，防止门扇掉落。

扭簧防断保护装置在紧急情况下锁住轴，防止门扇掉落。

五金件包装盒内含安装用五金件、产品数据表和安装说明。

机械闩锁可让您从房间内锁上门。它简单可靠。

附加配置

手动链条传动装置适用于所有提升方式的工业门上，用于手动开启和关闭门体。

扭簧平衡系统最高设计寿命长达 100,000 次使用循环。

通过加装电机和安全操控系统实现门的自动化（参见“门自动化”部分）。

可以通过驱动装置和安全系统实现门的自动化功能（详见“门用自动化系统”部分）。

Technical description

尺寸表

参数

数值

洞口高度，毫米

2 000 - 6 000

洞口宽度，毫米

2 000 - 6 100

门楣，毫米

от 150

洞口宽度，毫米

от 120

单个透视门板高度，mm

370 - 720

单个不带窗棱透视门板宽度，毫米

不超过3,000毫米

结构

1.垂直轨道
2.安装辅轨
3.实心轴
4.扭簧防断保护装置
5.钢丝绳绳盘
轴支架
扭簧平衡系统
联轴器
轴中间支架
顶部滚轮支架
侧部滚轮支架
中间合页
钢丝绳防断保护装置
14.门板底部型材
15.全透视门板
16.门板底部密封条
17.侧部密封条
18.门板顶部铝型材
19.顶部密封条
带安装孔门板侧堵
21.半透明抗冲击玻璃
弹簧缓冲器
吊顶支架

标准结构方案

低空间提升，绳轮前置

简写符号, 参数名称	计算公式
H, 毫米洞口高度	H
h, 毫米门楣高度	≥230； ≥ 260（带链条驱动电机）
B, 毫米门楣宽度	B
A, 毫米安装辅轨高度	H + 110
Ab, 毫米实心轴高度	≥ A + 59
A1, 毫米垂直轨道高度	А - 543
A2,毫米水平轨道高度	А - 106
E, 毫米水平轨道长度	Н + 300
Db,毫米扭簧平衡系统工作面积	取决于洞口大小和门体重量
S, 毫米最小侧面空间	120
P, 毫米顶部电机运行空间	Н + 1 185
n, 毫米门体完全开启后门板遮挡住的洞口高度	最多 190 - 无电机；最多 235 - 无电机，底部门板为夹芯门板且洞口宽度超过 4,500 毫米；最多 10 - 带链条驱动电机；最多 70 个 - 带链条驱动电机，底部门板为夹芯门板，洞口宽度超过 4,500 毫米

低空间提升，绳轮前置 (RKTN)

简写符号, 参数名称	计算公式
H, 毫米洞口高度	H
h, 毫米门楣高度	≥ 160
B, 毫米门楣宽度	B
A, 毫米安装辅轨高度	H + 54
Ab, 毫米实心轴高度	≥ A + 59
A1, 毫米垂直轨道高度	А - 552
A2,毫米水平轨道高度	А - 115
E, 毫米水平轨道长度	Н + 440
Db,毫米扭簧平衡系统工作面积	取决于洞口的大小和门体重量
S, 毫米最小侧面空间	120
P, 毫米顶部电机运行空间	Н + 1 185
n, 毫米门体完全开启后门板遮挡住的洞口高度	240（不含电机）； 40...60（带链条驱动电机）

Низкий подъем, барабан сзади

简写符号, 参数名称	计算公式
H, 毫米洞口高度	H
h, 毫米门楣高度	≥ 150; ≥ 180 (с потолочным приводом)
B, 毫米门楣宽度	B
A, 毫米安装辅轨高度	при h < 170: H + 110; при 150 ≤ h ≤170: H + h - 60
Ab, 毫米实心轴高度	при h ≤ 170: H + 55; при 150 ≤ h ≤ 170: H + h - 47
A1, 毫米垂直轨道高度	А - 543
A2,毫米水平轨道高度	А - 106
E, 毫米水平轨道长度	Н + 510
Db,毫米扭簧平衡系统工作面积	зависит от размеров проема и веса щита
S, 毫米最小侧面空间	120
P, 毫米顶部电机运行空间	Н + 1 185
n, 毫米门体完全开启后门板遮挡住的洞口高度	240 (без привода); 40...60 (с потолочным приводом)

标准提升

简写符号, 参数名称	计算公式
H, 毫米洞口高度	H
h, 毫米门楣高度	R381: ≥ 420; R305: ≥ 350
B, 毫米门楣宽度	B
A, 毫米安装辅轨高度	R381: H + 235; R305: H + 165
Ab, 毫米实心轴高度	A + 97
A1, 毫米垂直轨道高度	R381: A — 580; R305: A — 490
A2,毫米水平轨道高度	А - 110
E, 毫米水平轨道长度	R381: H + 200; R305: H + 250
Db,毫米扭簧平衡系统工作面积	取决于洞口的大小和门体重量
S, 毫米最小侧面空间	120
P, 毫米顶部电机运行空间	Н + 1 060
Q, 毫米轴驱式电机安装位置面积	300

Стандартный наклонный подъем

简写符号, 参数名称	计算公式
H, 毫米洞口高度	H
h, 毫米门楣高度	> 500
B, 毫米门楣宽度	B
A, 毫米安装辅轨高度	H + 250…985
Ab, 毫米实心轴高度	А + 86/97
A1, 毫米垂直轨道高度	Н - 300
E, 毫米水平轨道长度	зависит от угла α° (размер, ограничивающий рабочую зону ворот вглубь помещения)
Db,毫米扭簧平衡系统工作面积	зависит от размеров проема и веса щита
S, 毫米最小侧面空间	120
α°导轨相对于水平面的倾斜角	5...65 (кратен 5°)
Q, 毫米轴驱式电机安装位置面积	300

提高提升。

简写符号, 参数名称	计算公式
H, 毫米洞口高度	H
h, 毫米门楣高度	> 520
B, 毫米门楣宽度	B
HL, mm 水平轨道底部至洞口上边缘的距离	默认 h - 330
A, 毫米安装辅轨高度	H + HL
Ab, 毫米实心轴高度	A + 86/97
A1, 毫米垂直轨道高度	А - 580
A2,毫米水平轨道高度	А - 53
E, 毫米水平轨道长度	H - НL + 470...600
Db,毫米扭簧平衡系统工作面积	取决于洞口的大小和门体重量
S, 毫米最小侧面空间	120
Q, 毫米轴驱式电机安装位置面积	300

提高提升，轴下置。

简写符号, 参数名称	计算公式
H, 毫米洞口高度	H
h, 毫米门楣高度	≥1 600
B, 毫米门楣宽度	B
HL, mm 水平轨道底部至洞口上边缘的距离	1 330 ≤ HL ≤ h - 150
A, 毫米安装辅轨高度	H + HL
Ab, 毫米实心轴高度	H + 400...600 + 280
A1, 毫米垂直轨道高度	А - 580
A2,毫米水平轨道高度	А - 53
E, 毫米水平轨道长度	H - НL + 470...600
Db,毫米扭簧平衡系统工作面积	取决于洞口的大小和门体重量
S, 毫米最小侧面空间	≥ 300
Q, 毫米轴驱式电机安装位置面积	≥ 500

Наклонный высокий подъем

简写符号, 参数名称	计算公式
H, 毫米洞口高度	H
h, 毫米门楣高度	≥500
B, 毫米门楣宽度	B
HL, mm 水平轨道底部至洞口上边缘的距离	330
A, 毫米安装辅轨高度	H + HL + 15...749
Ab, 毫米实心轴高度	≤ А + 86/97
A1, 毫米垂直轨道高度	Н + HL - 330...580
E, 毫米水平轨道长度	зависит от угла α° (размер, ограничивающий рабочую зону ворот вглубь помещения)
Db,毫米扭簧平衡系统工作面积	зависит от размеров проема и веса щита
S, 毫米最小侧面空间	120
α°导轨相对于水平面的倾斜角	5...65 (кратен 5°)
Q, 毫米轴驱式电机安装位置面积	300

Наклонный высокий подъем, барабан снизу

简写符号, 参数名称	计算公式
H, 毫米洞口高度	H
h, 毫米门楣高度	≥ 500
B, 毫米门楣宽度	B
HL, mm 水平轨道底部至洞口上边缘的距离	≥ 1 330
A, 毫米安装辅轨高度	H + HL + 15...749
Ab, 毫米实心轴高度	Ab > H + 680
A1, 毫米垂直轨道高度	Н + HL - 330...580
E, 毫米水平轨道长度	зависит от угла α° (размер, ограничивающий рабочую зону ворот вглубь помещения)
Db,毫米扭簧平衡系统工作面积	зависит от размеров проема и веса щита
S, 毫米最小侧面空间	300 min
α°导轨相对于水平面的倾斜角	5...65 (кратен 5°)
Q, 毫米轴驱式电机安装位置面积	≥ 650

垂直提升。

简写符号, 参数名称	计算公式
H, 毫米洞口高度	H
h, 毫米门楣高度	> Н + 500
B, 毫米门楣宽度	B
A, 毫米安装辅轨高度	2H + 120
Ab, 毫米实心轴高度	A + 166
A1, 毫米垂直轨道高度	Н
S, 毫米最小侧面空间	120
Q, 毫米轴驱式电机安装位置面积	300

垂直提升，轴下置。

简写符号, 参数名称	计算公式
H, 毫米洞口高度	H
h, 毫米门楣高度	> H + 120
B, 毫米门楣宽度	B
A, 毫米安装辅轨高度	2H + 120
Ab, 毫米实心轴高度	H + 680
A1, 毫米垂直轨道高度	H + 850
S, 毫米最小侧面空间	500 min
Q, 毫米轴驱式电机安装位置面积	≥ 650

技术规格

参数	数值	备注
防水极限 - 分钟，等级 (EN12425)	3级（EN12425:2000）
可靠性，开闭循环次数不少于	25 000
全透视门板重量，公斤/平方米	17,3
手动启闭力，N，不大于	260

产品使用条件

1. 门扇的各部分必须沿着轨道平滑移动，并且门本身必须平衡，即其重量必须与扭簧的扭力相等。

2.只需借助手动离合手柄即可手动开启和关闭闸门。

3. 手动开关工业门时，请勿用力过大。禁止突然猛拉。

4. 确保门运行时人员和动物不在门的运行区域内。

5.严禁在活动门扇下移动，否则可能导致受伤。

6.开门和关门时，请勿使门受到冲击或干扰其自由运动。

7. 请勿使导轨和滚轮受到污染，否则可能会影响运行的平稳性，如果有电力驱动，则可能会导致其过载和故障。

8. 确保门扇移动时洞口内没有异物或碎屑。它们的存在会导致门的倾斜和堵塞。

包装

硬纸板包装	包装特点
描述	工业滑升门的轨道系统和门板采用硬纸板和聚苯乙烯泡沫塑料组合包装，并覆盖缠绕膜；安装用五金盒采用瓦楞纸板箱包装，并用包装膜密封；所有包裹均配有包含订单数据以及公司徽标的信息贴纸
包装物	五层纸板、聚苯乙烯泡沫、缠绕膜、胶带
宽度，毫米	门板包装 - 从 500 到 800
高度，毫米	门板包装 - 从 200 到 800
长度，毫米	门板包装 - 从 2,100 到 6,200
毛重，公斤	最多 1,000 个
每包数量，件	门板包装 3 至 17 块门板；轨道包装- 1 个轨道包装；五金件包装 - 一个完整的盒子（可能有多个）

附加说明

Installation

安装方法

墙面安装：门体轨道安装在洞口内侧的墙壁和门楣上。

建筑工地准备

要对安装洞口进行详细测量，需要准备卷尺和水平仪。所有测量均在室内进行。每个测量值必须至少在三个点处测量（两端位置和中心位置）。
H—洞口高度（从地板到开口顶部的距离）。
B —洞口宽度（从开口的左边缘到右边缘的距离）。
h —门楣（从洞口顶部到天花板的距离）最小 150 毫米。
b1/b2 — 左/右侧距离（洞口相应边缘到障碍物的距离）最小120毫米。
L — 房间的深度。
测量H和B时，取最大值作为最终尺寸。
测量h、b1、b2、L时，取最小值作为最终尺寸。
洞口整个宽度上的地面高度差不应超过 10 毫米。必须确保安装平面（墙壁和天花板）符合安装条件要求。安装轨道的安装面必须是完整坚固耐用的；如果无法做到这一点，则需使用金属材料（钢制方管或其他型钢）重新制作出一个符合安装条件的洞口。

保修义务

买家享有 1 年保修。
