超保温工业滑升门 ISD ThermalPro China

超保温工业滑升门ISD ThermalPro China 安装在配备制冷或冷冻装置的房间内。它们可以让您密封房间,隔离温差较大的空间,让您保持给定的温度状态,并减少热量损失。它们用于食品工业生产企业、仓库综合体和销售组织。多种提升类型可以确保在各种配置的开口处关闭冷却回路。
应用范围:
  • 设有低温室的仓库综合体
  • 食品工业企业、设有冷藏、冷冻设备的场所
优势
热效率
高隔热率:80毫米厚的面板,无冷桥,断热型材,门体四周使用橡胶密封条密封。
可靠的加热系统
整个回路的门加热系统可防止门扇在低温条件下运行时冻结在洞口处。
安全
钢丝绳防断保护装置和扭簧防断保护装置可防止门体在紧急情况下掉落。
用途广泛
各种类型的提升方式允许您将它们安装在具有任何内部空间几何形状的房间中。
热效率
高隔热率:80毫米厚的面板,无冷桥,断热型材,门体四周使用橡胶密封条密封。
可靠的加热系统
整个回路的门加热系统可防止门扇在低温条件下运行时冻结在洞口处。
安全
钢丝绳防断保护装置和扭簧防断保护装置可防止门体在紧急情况下掉落。
用途广泛
各种类型的提升方式允许您将它们安装在具有任何内部空间几何形状的房间中。
设计
门板表面设计
表面类型
颜色

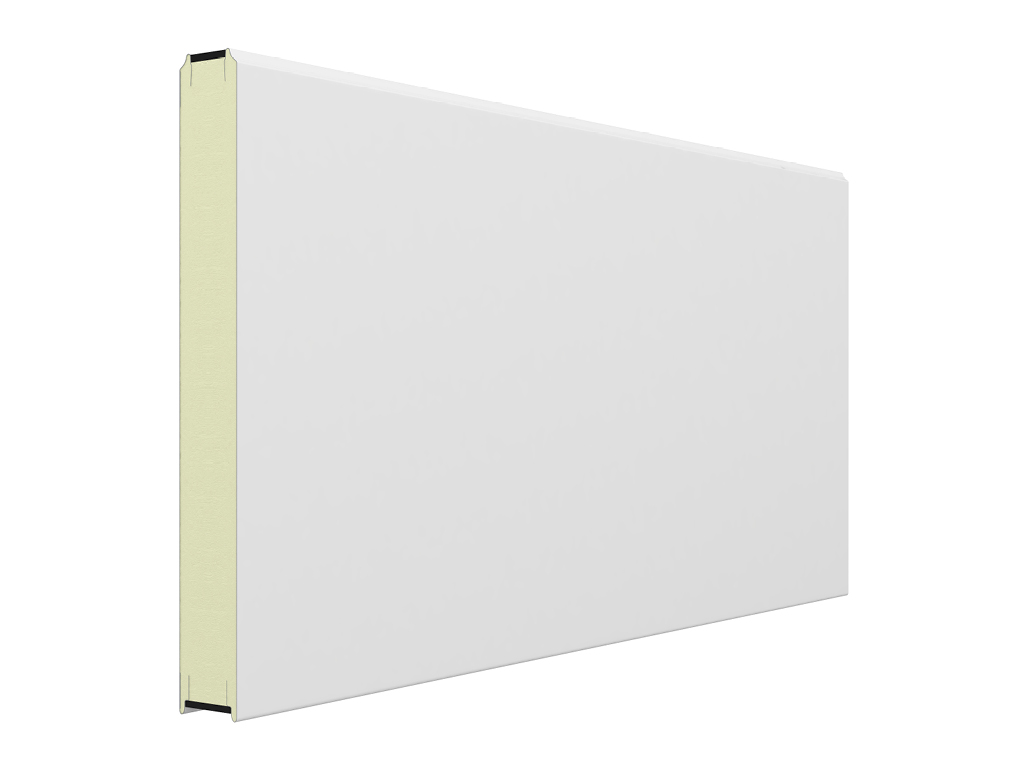

横条纹
横条纹
橘皮(外表面)
橘皮(外表面)
橘皮(内表面)
橘皮(内表面)
RAL9003白色
RAL9003白色
Equipment
基本配置
附加配置

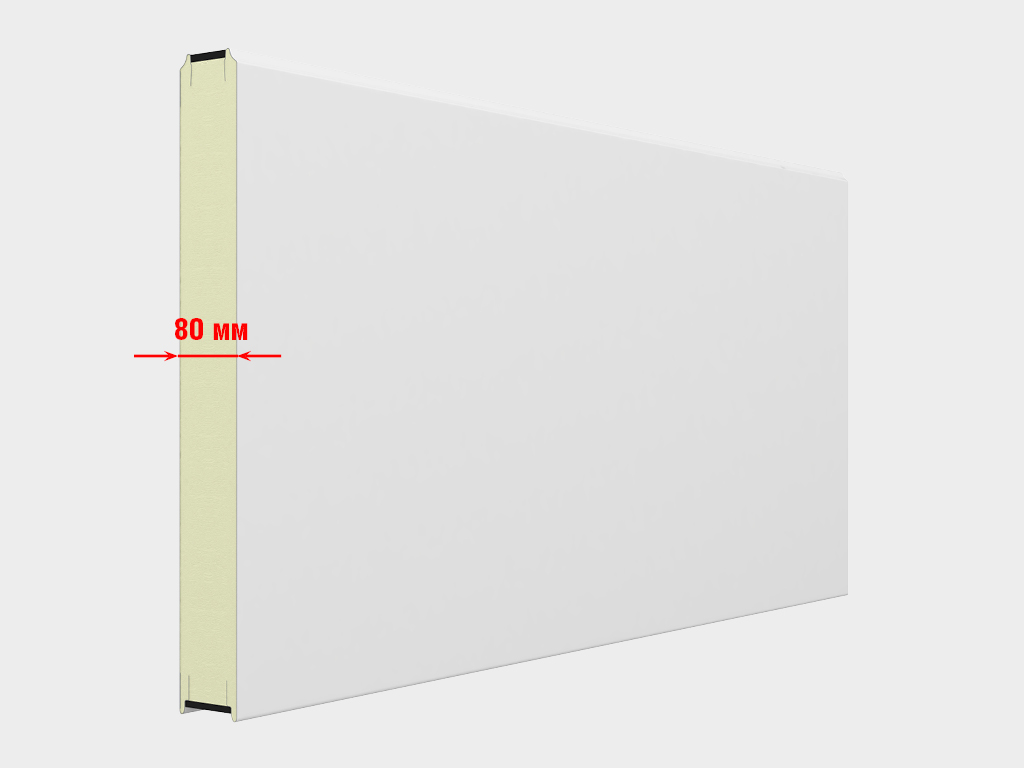

夹芯板厚度80毫米,填充高密度聚氨酯泡沫。采用内外表面钢板不直接连接的保温型门板结构设计,并且门板与门板间加装不吸水的海绵式密封材料进行热隔离,从而防止门板接缝处冻结。

夹芯板厚度80毫米,填充高密度聚氨酯泡沫。采用内外表面钢板不直接连接的保温型门板结构设计,并且门板与门板间加装不吸水的海绵式密封材料进行热隔离,从而防止门板接缝处冻结。

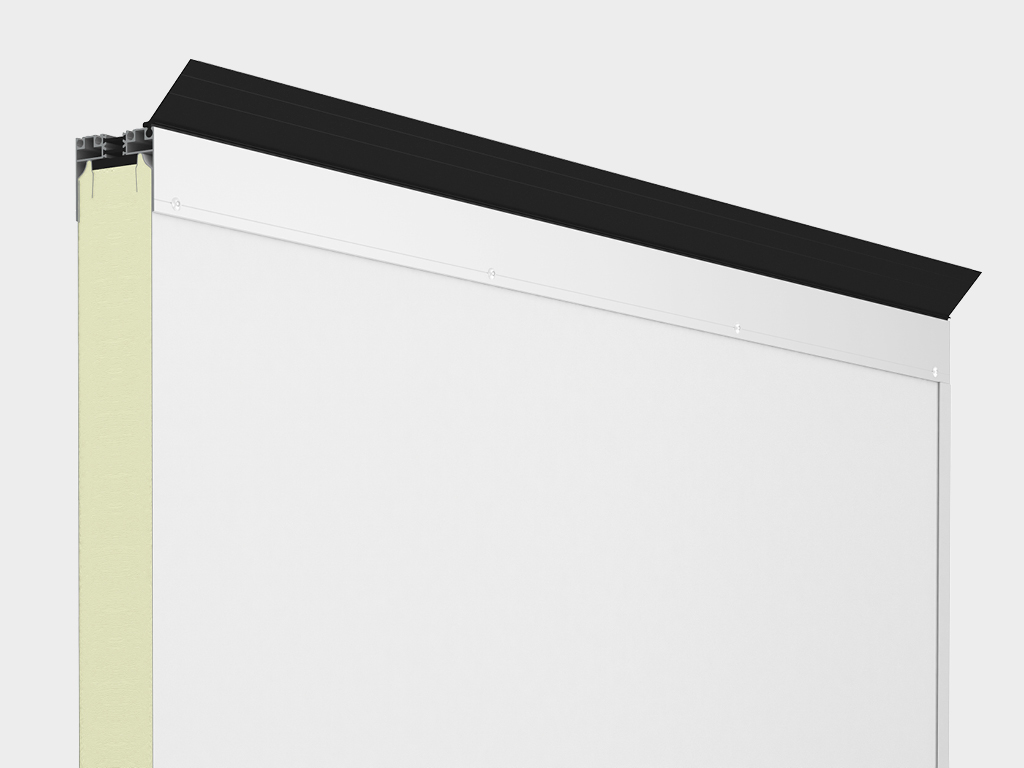

具有隔热功能的顶部铝型材可防止门板上部形成冷凝和结冰。 顶部密封件在低温环境下扔能保持其弹性并提供可靠的洞口密封。

具有隔热功能的顶部铝型材可防止门板上部形成冷凝和结冰。 顶部密封件在低温环境下扔能保持其弹性并提供可靠的洞口密封。

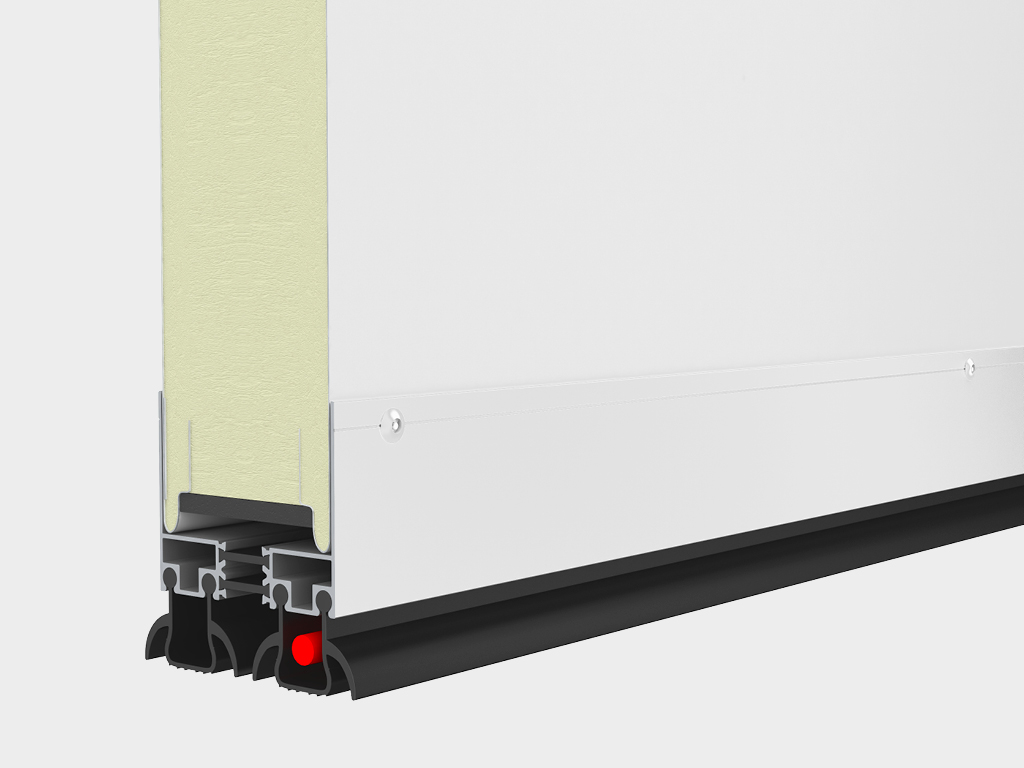

底部铝型材具有热隔离的断桥结构。双重底部密封条可以消除地面不平整等影响并确保良好的密封性。当选择“加热系统”选项时,电热丝安装在底部密封条中。

底部铝型材具有热隔离的断桥结构。双重底部密封条可以消除地面不平整等影响并确保良好的密封性。当选择“加热系统”选项时,电热丝安装在底部密封条中。

轨道钢板厚度2毫米,具有更高的安全性耐用性。

轨道钢板厚度2毫米,具有更高的安全性耐用性。

扭簧平衡系统设计寿命为25,000次使用循环,确保门结构的耐用性。

扭簧平衡系统设计寿命为25,000次使用循环,确保门结构的耐用性。

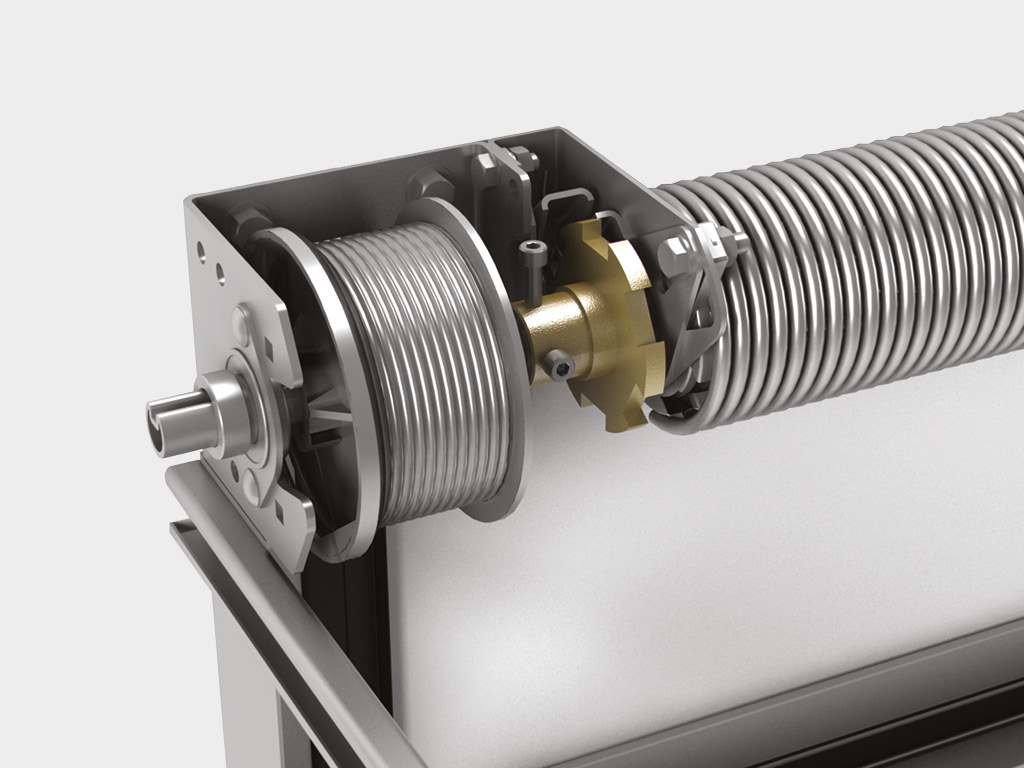

扭簧防断保护装置能有效锁住门轴,防止门体掉落。

扭簧防断保护装置能有效锁住门轴,防止门体掉落。

钢丝绳防断保护装置作为门板底部支架安装在底部门板上。如果钢丝绳断裂,该装置会立即启动,防止门体掉落。

钢丝绳防断保护装置作为门板底部支架安装在底部门板上。如果钢丝绳断裂,该装置会立即启动,防止门体掉落。

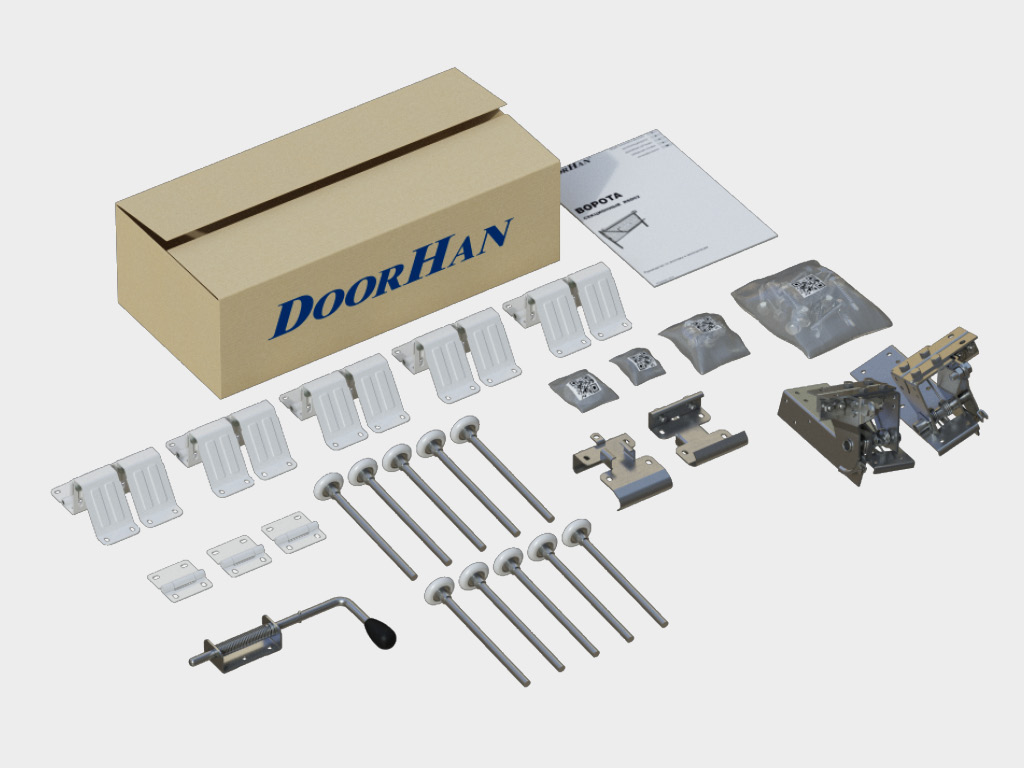

包装盒内含安装用五金件、产品数据表和安装说明。

包装盒内含安装用五金件、产品数据表和安装说明。

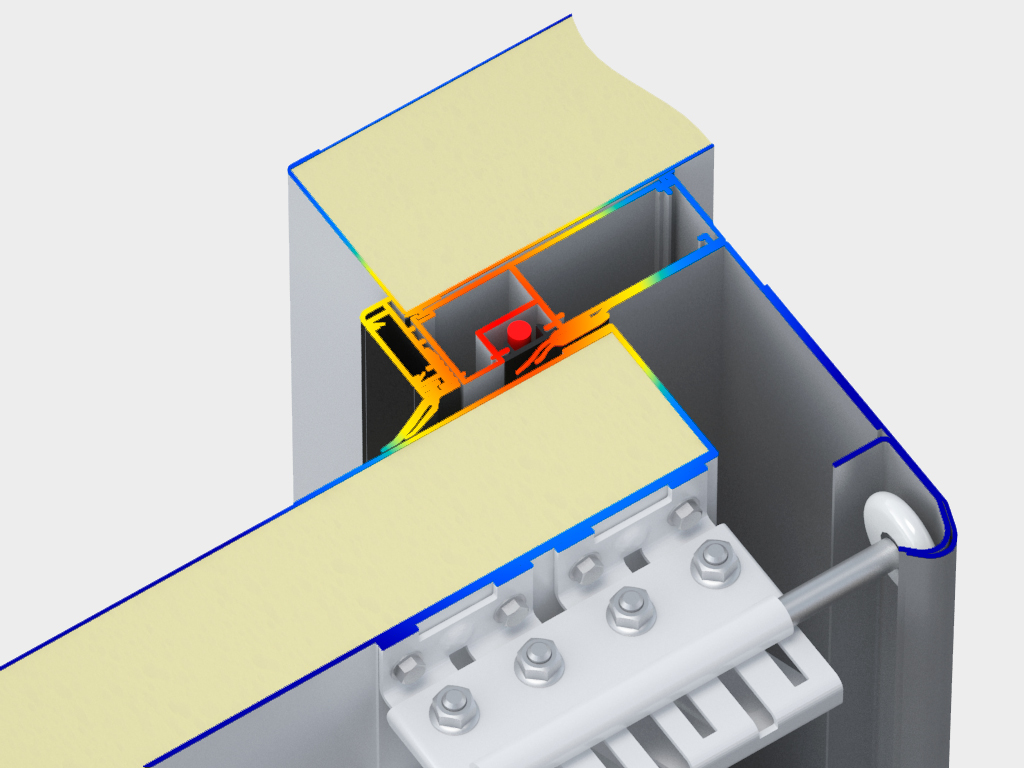

洞口门框的加热系统是由铝型材制成的框架,内装电加热 线,可避免门板冻结在洞口处。此外,底部密封条内也装有电加热丝。这种门体四周加装电加热丝的加热系统使整个洞口周边形成封闭的加热回路。

洞口门框的加热系统是由铝型材制成的框架,内装电加热 线,可避免门板冻结在洞口处。此外,底部密封条内也装有电加热丝。这种门体四周加装电加热丝的加热系统使整个洞口周边形成封闭的加热回路。

手动链条传动装置安装可安装在所有提升方式的工业门上,用于手动开启/关闭工业门。

手动链条传动装置安装可安装在所有提升方式的工业门上,用于手动开启/关闭工业门。

扭簧平衡系统最高设计寿命长达 100,000 次使用循环。

扭簧平衡系统最高设计寿命长达 100,000 次使用循环。

可配备轴驱式电机实现工业门开关自动化(参见“门自动化”部分)。

可配备轴驱式电机实现工业门开关自动化(参见“门自动化”部分)。

Technical description
尺寸表
开口尺寸
结构
标准结构方案
技术规格
产品使用条件
包装
参数
数值
洞口高度,毫米
从2000到 5000
洞口宽度,毫米
从2000到 6000
门楣空间,毫米
150起
左右侧空间,毫米
120 起;带加热电路选项 - 150 起

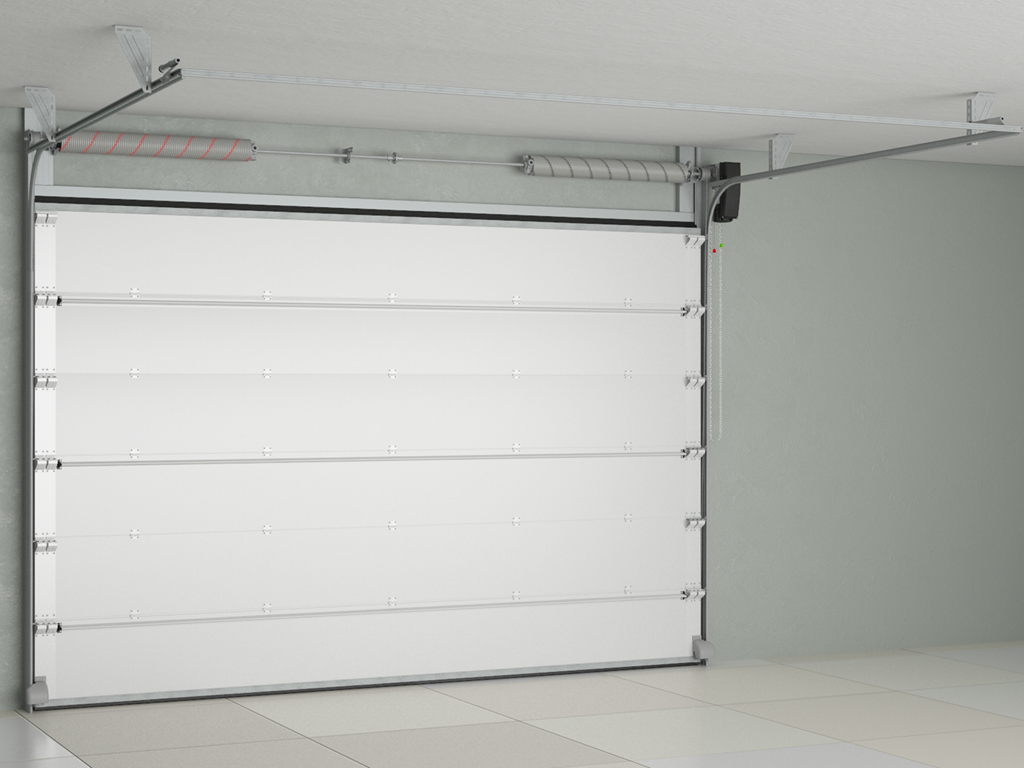

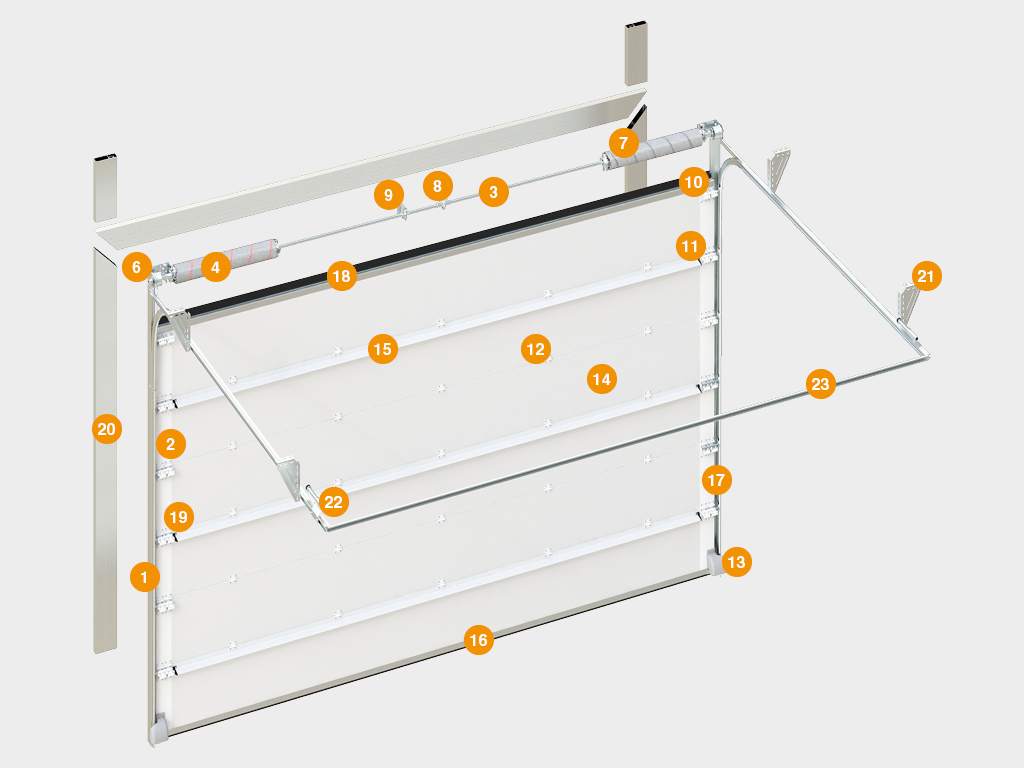

  1. 1.安装辅轨
  2. 2.垂直导轨
  3. 3.实心轴
  4. 4.弹簧断裂保护装置
  5. 5.钢丝绳绳盘
  6. 6.轴支架
  7. 7.扭簧平衡系统
  8. 8.联轴器
  9. 9.轴中间支架
  10. 10.顶部滚轮支架
  11. 11.侧部滚轮支架
  12. 12.中间合页
  13. 13.钢丝绳防断保护装置
  14. 14.80毫米厚聚氨酯发泡夹芯板
  15. 15.加强型材
  16. 16.底部型材及密封
  17. 17.侧部密封
  18. 18.顶部型材及密封
  19. 19.带安装孔门板侧堵
  20. 20.配有电加热丝的门框铝型材(可选)
  21. 21.吊顶支架
  22. 22.弹簧缓冲器
  23. C型材

低空间提升绳轮前置

低空间提升绳轮前置

简写符号, 参数名称 计算公式
H, 毫米洞口高度 H
h, 毫米门楣高度 ≥ 230
B, 毫米门楣宽度 B
A, 毫米安装辅轨高度 H + 110
Ab, 毫米实心轴高度 ≥ A + 59
A1, 毫米垂直轨道高度 А - 543
A2,毫米水平轨道高度 А - 106
E, 毫米水平轨道长度 Н + 340
Db,毫米扭簧平衡系统工作面积 зависит от размеров проема и веса щита
S, 毫米最小侧面空间 120 (150 с опцией «обогреваемый контур проема»)
n, 毫米门体完全开启后门板遮挡住的洞口高度 190 (без привода); 0...10 (с приводом)
Низкий подъем, барабан сзади

Низкий подъем, барабан сзади

简写符号, 参数名称 计算公式
H, 毫米洞口高度 H
h, 毫米门楣高度 ≥ 150
B, 毫米门楣宽度 B
A, 毫米安装辅轨高度 при h < 170: H + 110; при 150 ≤ h ≤ 170: H + h - 60
Ab, 毫米实心轴高度 при h ≤ 170: H + 55; при 150 ≤ h ≤ 170: H + h - 47
A1, 毫米垂直轨道高度 А - 543
A2,毫米水平轨道高度 А - 106
E, 毫米水平轨道长度 Н + 550
Db,毫米扭簧平衡系统工作面积 зависит от размеров проема и веса щита
S, 毫米最小侧面空间 120 (150 с опцией «обогреваемый контур проема»)
n, 毫米门体完全开启后门板遮挡住的洞口高度 240 (без привода); 40...60 (с приводом)
Стандартный подъем

Стандартный подъем

简写符号, 参数名称 计算公式
H, 毫米洞口高度 H
h, 毫米门楣高度 R381: ≥ 420; R305: ≥ 350
B, 毫米门楣宽度 B
A, 毫米安装辅轨高度 R381: H + 235; R305: H + 165
Ab, 毫米实心轴高度 A + 97
A1, 毫米垂直轨道高度 R381: A — 580; R305: A — 490
A2,毫米水平轨道高度 А - 110
E, 毫米水平轨道长度 R381: H + 240; R305: H + 290
Db,毫米扭簧平衡系统工作面积 зависит от размеров проема и веса щита
S, 毫米最小侧面空间 120 (150 с опцией «обогреваемый контур проема»)
Q, 毫米轴驱式电机安装位置面积 300

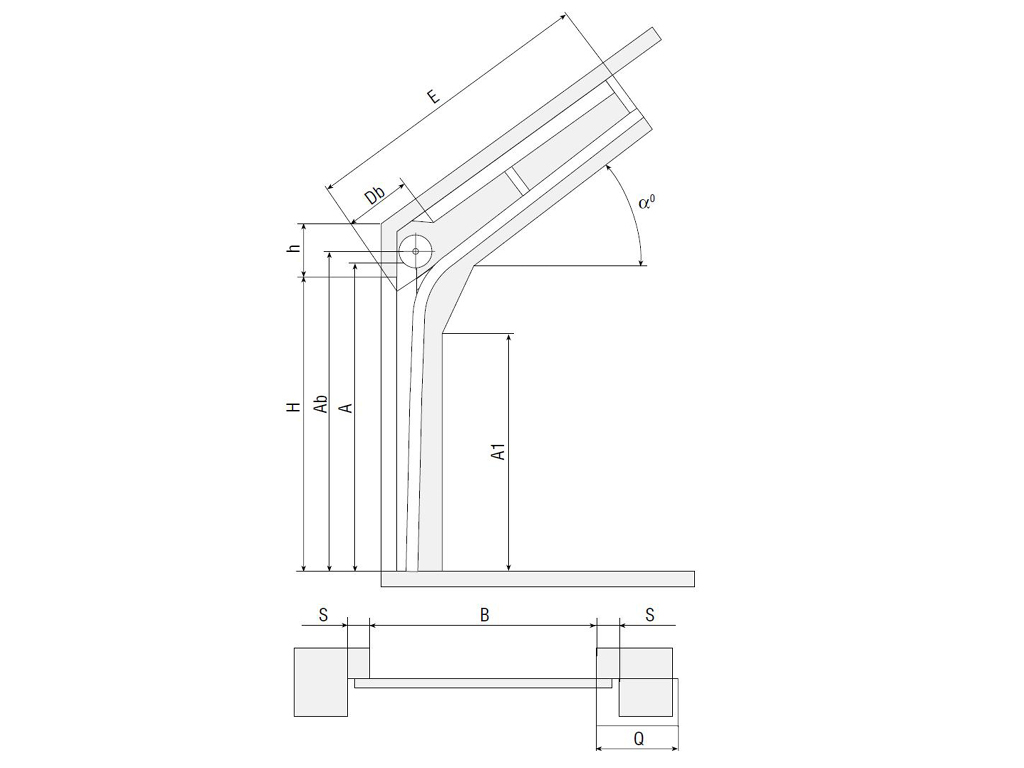

Стандартный наклонный подъем

Стандартный наклонный подъем

简写符号, 参数名称 计算公式
H, 毫米洞口高度 H
h, 毫米门楣高度 ≥ 500
B, 毫米门楣宽度 B
A, 毫米安装辅轨高度 H + 250…985
Ab, 毫米实心轴高度 А + 86/97
A1, 毫米垂直轨道高度 Н - 300
E, 毫米水平轨道长度 зависит от угла α° (размер, ограничивающий рабочую зону ворот вглубь помещения)
Db,毫米扭簧平衡系统工作面积 зависит от размеров проема и веса щита
S, 毫米最小侧面空间 120 (150 с опцией «обогреваемый контур проема»)
α°导轨相对于水平面的倾斜角 5...65 (кратен 5°)
Q, 毫米轴驱式电机安装位置面积 300
Высокий подъем

Высокий подъем

简写符号, 参数名称 计算公式
H, 毫米洞口高度 H
h, 毫米门楣高度 > 520
B, 毫米门楣宽度 B
HL, mm 水平轨道底部至洞口上边缘的距离 по умолчанию h - 330
A, 毫米安装辅轨高度 H + HL
Ab, 毫米实心轴高度 A + 86/97
A1, 毫米垂直轨道高度 А - 580
A2,毫米水平轨道高度 А - 53
E, 毫米水平轨道长度 H - НL + 510...640
Db,毫米扭簧平衡系统工作面积 зависит от размеров проема и веса щита
S, 毫米最小侧面空间 120 (150 с опцией «обогреваемый контур проема»)
Q, 毫米轴驱式电机安装位置面积 300
Высокий подъем, барабан снизу

Высокий подъем, барабан снизу

简写符号, 参数名称 计算公式
H, 毫米洞口高度 H
h, 毫米门楣高度 ≥1 600
B, 毫米门楣宽度 B
HL, mm 水平轨道底部至洞口上边缘的距离 1 330 ≤ HL ≤ h - 150
A, 毫米安装辅轨高度 H + HL
Ab, 毫米实心轴高度 H + 400...600 + 280
A1, 毫米垂直轨道高度 А - 580
A2,毫米水平轨道高度 А - 53
E, 毫米水平轨道长度 H - НL + 510...640
Db,毫米扭簧平衡系统工作面积 зависит от размеров проема и веса щита
S, 毫米最小侧面空间 ≥ 300
Q, 毫米轴驱式电机安装位置面积 ≥ 500

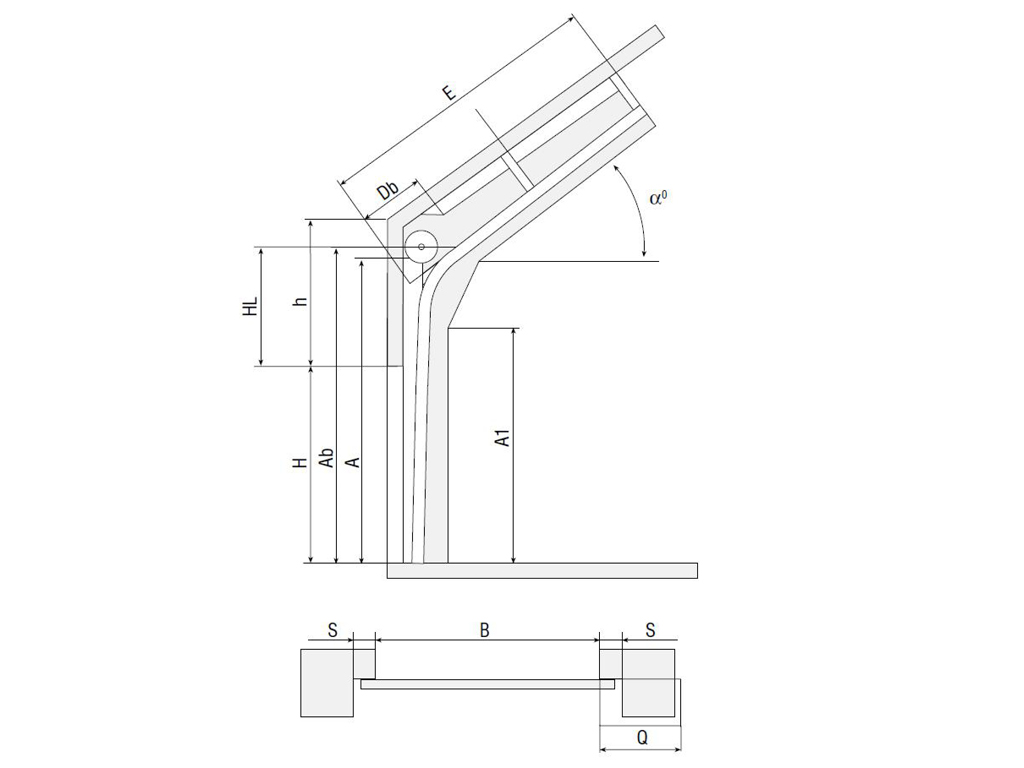

Наклонный высокий подъем

Наклонный высокий подъем

简写符号, 参数名称 计算公式
H, 毫米洞口高度 H
h, 毫米门楣高度 ≥ 500
B, 毫米门楣宽度 B
HL, mm 水平轨道底部至洞口上边缘的距离 330
A, 毫米安装辅轨高度 H + HL + 15...749
Ab, 毫米实心轴高度 ≤ А + 86/97
A1, 毫米垂直轨道高度 Н + HL - 330...580
E, 毫米水平轨道长度 зависит от угла α° (размер, ограничивающий рабочую зону ворот вглубь помещения)
Db,毫米扭簧平衡系统工作面积 зависит от размеров проема и веса щита
S, 毫米最小侧面空间 120 (150 с опцией «обогреваемый контур проема»)
α°导轨相对于水平面的倾斜角 5...65 (кратен 5°)
Q, 毫米轴驱式电机安装位置面积 300

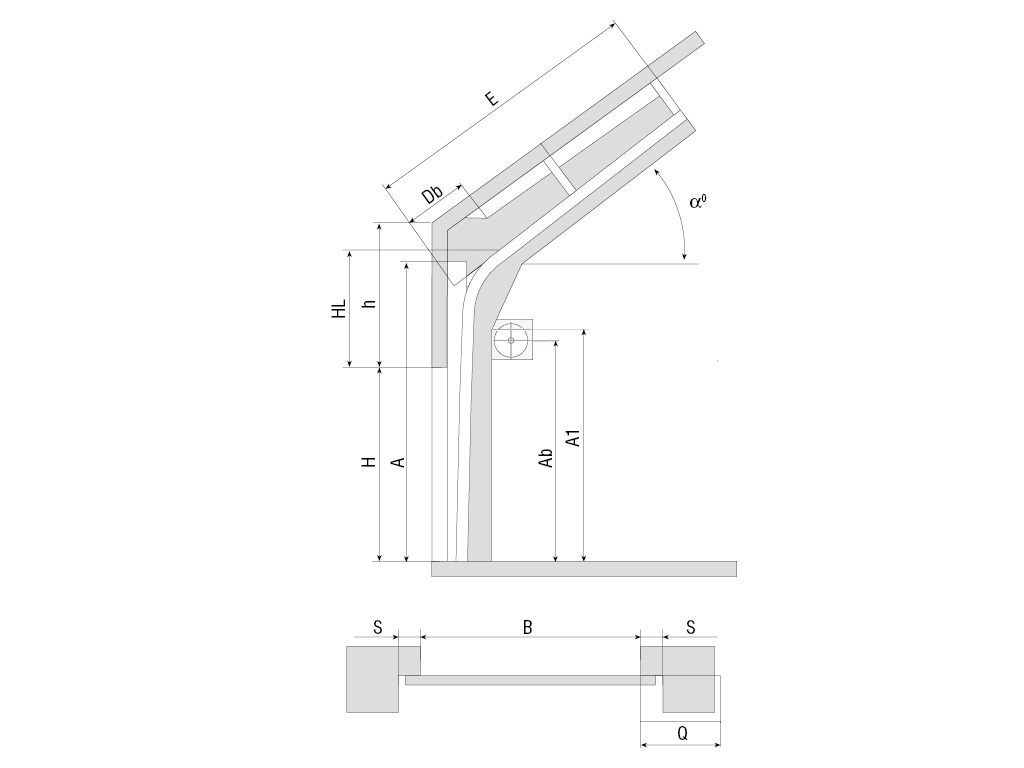

Наклонный высокий подъем, барабан снизу

Наклонный высокий подъем, барабан снизу

简写符号, 参数名称 计算公式
H, 毫米洞口高度 H
h, 毫米门楣高度 ≥ 500
B, 毫米门楣宽度 B
HL, mm 水平轨道底部至洞口上边缘的距离 ≥ 1 330
A, 毫米安装辅轨高度 H + HL + 15...749
Ab, 毫米实心轴高度 Ab > H + 680
A1, 毫米垂直轨道高度 Н + HL - 330...580
E, 毫米水平轨道长度 зависит от угла α° (размер, ограничивающий рабочую зону ворот вглубь помещения)
Db,毫米扭簧平衡系统工作面积 зависит от размеров проема и веса щита
S, 毫米最小侧面空间 120 (150 с опцией «обогреваемый контур проема»)
α°导轨相对于水平面的倾斜角 5...65 (кратен 5°)
Q, 毫米轴驱式电机安装位置面积 ≥ 650
Вертикальный подъем

Вертикальный подъем

简写符号, 参数名称 计算公式
H, 毫米洞口高度 H
h, 毫米门楣高度 ≥ Н + 500
B, 毫米门楣宽度 B
A, 毫米安装辅轨高度 2H + 120
Ab, 毫米实心轴高度 A + 166
A1, 毫米垂直轨道高度 H
S, 毫米最小侧面空间 120 (150 с опцией «обогреваемый контур проема»)
Q, 毫米轴驱式电机安装位置面积 300
Вертикальный подъем, барабан снизу

Вертикальный подъем, барабан снизу

简写符号, 参数名称 计算公式
H, 毫米洞口高度 H
h, 毫米门楣高度 ≥ H + 120
B, 毫米门楣宽度 B
A, 毫米安装辅轨高度 2H + 120
Ab, 毫米实心轴高度 H + 680
A1, 毫米垂直轨道高度 H + 850
S, 毫米最小侧面空间 500 min
Q, 毫米轴驱式电机安装位置面积 ≥ 650
参数 数值 备注
门板重量,公斤/平方米 120,000(登机口); 25,000(扭簧平衡系统)
手动启闭力,kg 22,5
电源电压,B 220 B,50 Hz(用于加热系统)
保温隔热系数,m² *°C/W 2 class (EN12424:2000) 2 级 (EN12424:2000) 适用于 4000 x 4000 毫米的门
工作温度范围,°C ISD TermalPro 配有加热系统 - 低温室低至 -30 °C; ISD TermalPro不带加热系统的最低使用温度 -5 °C ISD TermalPro 配有加热系统 - 低温室低至 -30 °C; ISD TermalPro不带加热系统的最低使用温度 -5 °C
导热系数,W/m²*°С (DIN4108) 0,43 - 不带开口轮廓加热系统; 0,3 - 带开口轮廓加热系统 适用于 4000 m 4000 毫米门

1. 门扇的各部分必须沿着轨道平滑移动,并且门本身必须平衡,即其重量必须与扭簧的扭力相等。

2.确保门运行时,人和动物不在门的运行区域内。

3.严禁在活动门扇下移动,否则可能导致受伤。

4.开启和关闭时,请勿使门扇受到冲击或干扰其自由运动。

5. 请勿使导轨和滚轮受到污染,因为这可能会影响平稳运行,如果门有电机,则会导致电机过载和故障。

6. 确保门扇移动时开口内没有异物或碎屑。它们的存在会导致门的倾斜和堵塞。

硬纸板包装 包装特点
描述 工业滑升门的轨道系统和门板采用硬纸板和聚苯乙烯泡沫塑料组合包装,并覆盖缠绕膜;安装用五金盒采用瓦楞纸板箱包装,并用包装膜密封;所有包裹均配有包含订单数据以及公司徽标的信息贴纸
宽度,毫米 门板包装 - 从500到 800
高度,毫米 门板包装 - 从 350 到 800
长度,毫米 门板包装 - 从 2,100 到 6,100
毛重,公斤 最多 1000
每包数量,件 门板包装 3 至 17 块门板;轨道包装- 1 个轨道包装;五金件包装 - 一个完整的盒子(可能有多个);选择“加热系统”后会增加一个包装的可加热门框铝型材和加热组件。
附加说明 print

建议将夹芯门板存放在原包装中并放置在平坦表面上。建议将夹芯门板包装件自生产之日起在封闭仓库或遮篷下存放不超过 6 个月。必须防止门板受潮,并且在冬季还要防止雪和融水等。有必要保护它们免受阳光直射、降水和灰尘的影响。各包装必须水平存放。

Installation
安装方法
建筑工地准备

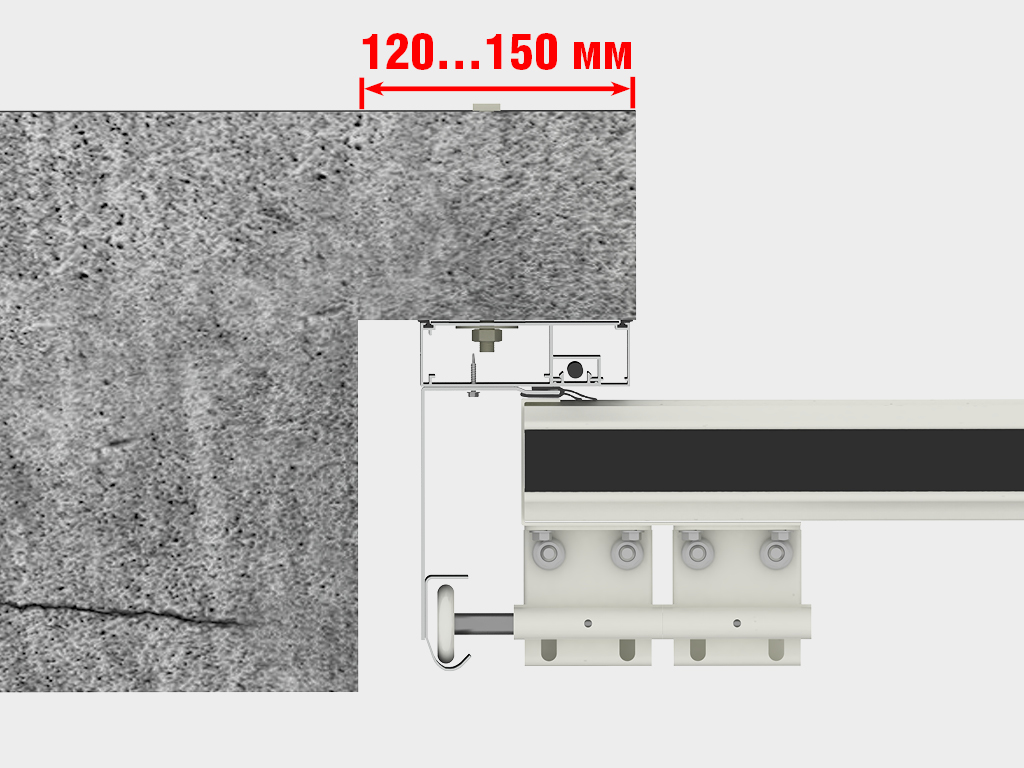

墙面安装:门体轨道安装在洞口内侧的墙壁和门楣上。墙壁左右侧空间 要求最小120 毫米,如选择带有加热系统的门则墙壁左右空间 最小要求150 毫米。
墙面安装:门体轨道安装在洞口内侧的墙壁和门楣上。墙壁左右侧空间 要求最小120 毫米,如选择带有加热系统的门则墙壁左右空间 最小要求150 毫米。

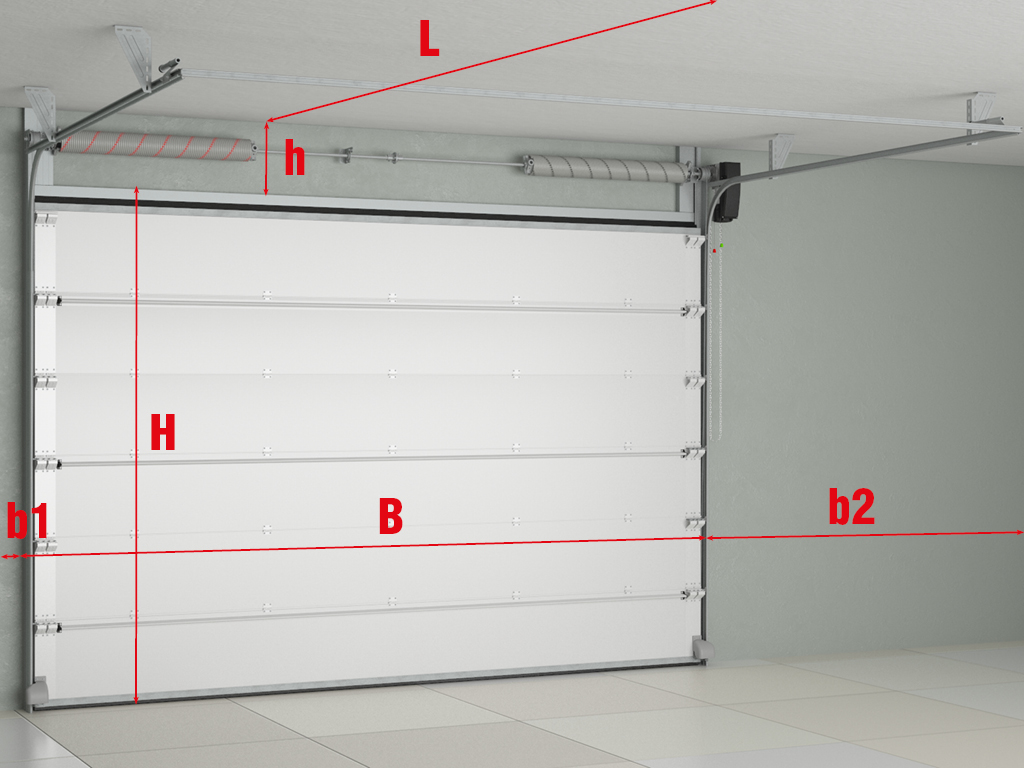

  1. 要对安装洞口进行详细测量,需要准备卷尺和水平仪。所有测量均在室内进行。每个测量值必须至少在三个点处测量(两端位置和中心位置)。
  2. H —洞口高度(地面到洞口顶部的距离);
  3. B —洞口宽度(洞口左边缘到右边缘的距离);
  4. h—门楣(洞口顶部到天花板的距离)150毫米以上;
  5. b1/b2—左/右侧距离(从洞口相应边缘到障碍物的距离)从 120 毫米起,可选择加热电路从 150 毫米起。
  6. L —房间深度。
  7. 测量H和B时,取最大值作为最终尺寸。
  8. 测量h、b1、b2和L时,取最小值。
  9. 洞口整个宽度上的地面高度差不应超过 10 毫米。 必须确保安装平面(墙壁和天花板)符合安装条件要求。 安装轨道的安装面必须是完整坚固耐用的;如果无法做到这一点,则需使用金属材料(钢制方管或其他型钢)重新制作出一个符合安装条件的洞口。
Documentation
证书和认证
图纸

《滑升门说明书》

《建筑和结构用门符合性证书》

ISD ThermalPro,低空间提升

ISD ThermalPro,低空间提升带“加热系统”

ISD ThermalPro,低空间提升,绳轮后置

ISD ThermalPro,低空间提升,绳轮后置,带“加热系统”

ISD ThermalPro,标准提升

ISD ThermalPro,标准提升,带“加热系统”

ISD ThermalPro,提高提升

ISD ThermalPro,提高提升,带“加热系统”

ISD ThermalPro,带双弯轨的提高提升

ISD ThermalPro,带双弯轨的提高提升,带“加热系统”

ISD ThermalPro,提高提升轴下置

ISD ThermalPro,提高提升轴下置,带“加热系统”

ISD ThermalPro,垂直提升

ISD ThermalPro,垂直提升,带“加热系统”

ISD ThermalPro,垂直提升轴下置

ISD ThermalPro,垂直提升轴下置,带“加热系统”

保修义务 print

买家可享受 1 年的门保修。

新品
门框加热系统(可选)是由铝型材制成的电源框架,内部放置电加热线,可避免门扇冻结在洞口处。此外,加热电缆还沿着门扇的下边缘延伸(在底部门板密封条内)。这会在洞口的整个周边形成封闭的加热回路。

门框加热系统(可选)是由铝型材制成的电源框架,内部放置电加热线,可避免门扇冻结在洞口处。此外,加热电缆还沿着门扇的下边缘延伸(在底部门板密封条内)。这会在洞口的整个周边形成封闭的加热回路。

设计
门板表面设计
横条纹
横条纹
表面类型
橘皮(外表面)
橘皮(外表面)
橘皮(内表面)
橘皮(内表面)
颜色
RAL9003白色
RAL9003白色
Equipment
基本配置
夹芯板厚度80毫米,填充高密度聚氨酯泡沫。采用内外表面钢板不直接连接的保温型门板结构设计,并且门板与门板间加装不吸水的海绵式密封材料进行热隔离,从而防止门板接缝处冻结。

夹芯板厚度80毫米,填充高密度聚氨酯泡沫。采用内外表面钢板不直接连接的保温型门板结构设计,并且门板与门板间加装不吸水的海绵式密封材料进行热隔离,从而防止门板接缝处冻结。

具有隔热功能的顶部铝型材可防止门板上部形成冷凝和结冰。 顶部密封件在低温环境下扔能保持其弹性并提供可靠的洞口密封。

具有隔热功能的顶部铝型材可防止门板上部形成冷凝和结冰。 顶部密封件在低温环境下扔能保持其弹性并提供可靠的洞口密封。

底部铝型材具有热隔离的断桥结构。双重底部密封条可以消除地面不平整等影响并确保良好的密封性。当选择“加热系统”选项时,电热丝安装在底部密封条中。

底部铝型材具有热隔离的断桥结构。双重底部密封条可以消除地面不平整等影响并确保良好的密封性。当选择“加热系统”选项时,电热丝安装在底部密封条中。

轨道钢板厚度2毫米,具有更高的安全性耐用性。

轨道钢板厚度2毫米,具有更高的安全性耐用性。

扭簧平衡系统设计寿命为25,000次使用循环,确保门结构的耐用性。

扭簧平衡系统设计寿命为25,000次使用循环,确保门结构的耐用性。

扭簧防断保护装置能有效锁住门轴,防止门体掉落。

扭簧防断保护装置能有效锁住门轴,防止门体掉落。

钢丝绳防断保护装置作为门板底部支架安装在底部门板上。如果钢丝绳断裂,该装置会立即启动,防止门体掉落。

钢丝绳防断保护装置作为门板底部支架安装在底部门板上。如果钢丝绳断裂,该装置会立即启动,防止门体掉落。

包装盒内含安装用五金件、产品数据表和安装说明。

包装盒内含安装用五金件、产品数据表和安装说明。

附加配置
洞口门框的加热系统是由铝型材制成的框架,内装电加热 线,可避免门板冻结在洞口处。此外,底部密封条内也装有电加热丝。这种门体四周加装电加热丝的加热系统使整个洞口周边形成封闭的加热回路。

洞口门框的加热系统是由铝型材制成的框架,内装电加热 线,可避免门板冻结在洞口处。此外,底部密封条内也装有电加热丝。这种门体四周加装电加热丝的加热系统使整个洞口周边形成封闭的加热回路。

手动链条传动装置安装可安装在所有提升方式的工业门上,用于手动开启/关闭工业门。

手动链条传动装置安装可安装在所有提升方式的工业门上,用于手动开启/关闭工业门。

扭簧平衡系统最高设计寿命长达 100,000 次使用循环。

扭簧平衡系统最高设计寿命长达 100,000 次使用循环。

可配备轴驱式电机实现工业门开关自动化(参见“门自动化”部分)。

可配备轴驱式电机实现工业门开关自动化(参见“门自动化”部分)。

Technical description
尺寸表
参数
数值
洞口高度,毫米
从2000到 5000
洞口宽度,毫米
从2000到 6000
门楣空间,毫米
150起
左右侧空间,毫米
120 起;带加热电路选项 - 150 起
结构
  1. 1.安装辅轨
  2. 2.垂直导轨
  3. 3.实心轴
  4. 4.弹簧断裂保护装置
  5. 5.钢丝绳绳盘
  6. 6.轴支架
  7. 7.扭簧平衡系统
  8. 8.联轴器
  9. 9.轴中间支架
  10. 10.顶部滚轮支架
  11. 11.侧部滚轮支架
  12. 12.中间合页
  13. 13.钢丝绳防断保护装置
  14. 14.80毫米厚聚氨酯发泡夹芯板
  15. 15.加强型材
  16. 16.底部型材及密封
  17. 17.侧部密封
  18. 18.顶部型材及密封
  19. 19.带安装孔门板侧堵
  20. 20.配有电加热丝的门框铝型材(可选)
  21. 21.吊顶支架
  22. 22.弹簧缓冲器
  23. C型材
标准结构方案

低空间提升绳轮前置

低空间提升绳轮前置

简写符号, 参数名称 计算公式
H, 毫米洞口高度 H
h, 毫米门楣高度 ≥ 230
B, 毫米门楣宽度 B
A, 毫米安装辅轨高度 H + 110
Ab, 毫米实心轴高度 ≥ A + 59
A1, 毫米垂直轨道高度 А - 543
A2,毫米水平轨道高度 А - 106
E, 毫米水平轨道长度 Н + 340
Db,毫米扭簧平衡系统工作面积 зависит от размеров проема и веса щита
S, 毫米最小侧面空间 120 (150 с опцией «обогреваемый контур проема»)
n, 毫米门体完全开启后门板遮挡住的洞口高度 190 (без привода); 0...10 (с приводом)
Низкий подъем, барабан сзади

Низкий подъем, барабан сзади

简写符号, 参数名称 计算公式
H, 毫米洞口高度 H
h, 毫米门楣高度 ≥ 150
B, 毫米门楣宽度 B
A, 毫米安装辅轨高度 при h < 170: H + 110; при 150 ≤ h ≤ 170: H + h - 60
Ab, 毫米实心轴高度 при h ≤ 170: H + 55; при 150 ≤ h ≤ 170: H + h - 47
A1, 毫米垂直轨道高度 А - 543
A2,毫米水平轨道高度 А - 106
E, 毫米水平轨道长度 Н + 550
Db,毫米扭簧平衡系统工作面积 зависит от размеров проема и веса щита
S, 毫米最小侧面空间 120 (150 с опцией «обогреваемый контур проема»)
n, 毫米门体完全开启后门板遮挡住的洞口高度 240 (без привода); 40...60 (с приводом)
Стандартный подъем

Стандартный подъем

简写符号, 参数名称 计算公式
H, 毫米洞口高度 H
h, 毫米门楣高度 R381: ≥ 420; R305: ≥ 350
B, 毫米门楣宽度 B
A, 毫米安装辅轨高度 R381: H + 235; R305: H + 165
Ab, 毫米实心轴高度 A + 97
A1, 毫米垂直轨道高度 R381: A — 580; R305: A — 490
A2,毫米水平轨道高度 А - 110
E, 毫米水平轨道长度 R381: H + 240; R305: H + 290
Db,毫米扭簧平衡系统工作面积 зависит от размеров проема и веса щита
S, 毫米最小侧面空间 120 (150 с опцией «обогреваемый контур проема»)
Q, 毫米轴驱式电机安装位置面积 300
Стандартный наклонный подъем

Стандартный наклонный подъем

简写符号, 参数名称 计算公式
H, 毫米洞口高度 H
h, 毫米门楣高度 ≥ 500
B, 毫米门楣宽度 B
A, 毫米安装辅轨高度 H + 250…985
Ab, 毫米实心轴高度 А + 86/97
A1, 毫米垂直轨道高度 Н - 300
E, 毫米水平轨道长度 зависит от угла α° (размер, ограничивающий рабочую зону ворот вглубь помещения)
Db,毫米扭簧平衡系统工作面积 зависит от размеров проема и веса щита
S, 毫米最小侧面空间 120 (150 с опцией «обогреваемый контур проема»)
α°导轨相对于水平面的倾斜角 5...65 (кратен 5°)
Q, 毫米轴驱式电机安装位置面积 300
Высокий подъем

Высокий подъем

简写符号, 参数名称 计算公式
H, 毫米洞口高度 H
h, 毫米门楣高度 > 520
B, 毫米门楣宽度 B
HL, mm 水平轨道底部至洞口上边缘的距离 по умолчанию h - 330
A, 毫米安装辅轨高度 H + HL
Ab, 毫米实心轴高度 A + 86/97
A1, 毫米垂直轨道高度 А - 580
A2,毫米水平轨道高度 А - 53
E, 毫米水平轨道长度 H - НL + 510...640
Db,毫米扭簧平衡系统工作面积 зависит от размеров проема и веса щита
S, 毫米最小侧面空间 120 (150 с опцией «обогреваемый контур проема»)
Q, 毫米轴驱式电机安装位置面积 300
Высокий подъем, барабан снизу

Высокий подъем, барабан снизу

简写符号, 参数名称 计算公式
H, 毫米洞口高度 H
h, 毫米门楣高度 ≥1 600
B, 毫米门楣宽度 B
HL, mm 水平轨道底部至洞口上边缘的距离 1 330 ≤ HL ≤ h - 150
A, 毫米安装辅轨高度 H + HL
Ab, 毫米实心轴高度 H + 400...600 + 280
A1, 毫米垂直轨道高度 А - 580
A2,毫米水平轨道高度 А - 53
E, 毫米水平轨道长度 H - НL + 510...640
Db,毫米扭簧平衡系统工作面积 зависит от размеров проема и веса щита
S, 毫米最小侧面空间 ≥ 300
Q, 毫米轴驱式电机安装位置面积 ≥ 500
Наклонный высокий подъем

Наклонный высокий подъем

简写符号, 参数名称 计算公式
H, 毫米洞口高度 H
h, 毫米门楣高度 ≥ 500
B, 毫米门楣宽度 B
HL, mm 水平轨道底部至洞口上边缘的距离 330
A, 毫米安装辅轨高度 H + HL + 15...749
Ab, 毫米实心轴高度 ≤ А + 86/97
A1, 毫米垂直轨道高度 Н + HL - 330...580
E, 毫米水平轨道长度 зависит от угла α° (размер, ограничивающий рабочую зону ворот вглубь помещения)
Db,毫米扭簧平衡系统工作面积 зависит от размеров проема и веса щита
S, 毫米最小侧面空间 120 (150 с опцией «обогреваемый контур проема»)
α°导轨相对于水平面的倾斜角 5...65 (кратен 5°)
Q, 毫米轴驱式电机安装位置面积 300
Наклонный высокий подъем, барабан снизу

Наклонный высокий подъем, барабан снизу

简写符号, 参数名称 计算公式
H, 毫米洞口高度 H
h, 毫米门楣高度 ≥ 500
B, 毫米门楣宽度 B
HL, mm 水平轨道底部至洞口上边缘的距离 ≥ 1 330
A, 毫米安装辅轨高度 H + HL + 15...749
Ab, 毫米实心轴高度 Ab > H + 680
A1, 毫米垂直轨道高度 Н + HL - 330...580
E, 毫米水平轨道长度 зависит от угла α° (размер, ограничивающий рабочую зону ворот вглубь помещения)
Db,毫米扭簧平衡系统工作面积 зависит от размеров проема и веса щита
S, 毫米最小侧面空间 120 (150 с опцией «обогреваемый контур проема»)
α°导轨相对于水平面的倾斜角 5...65 (кратен 5°)
Q, 毫米轴驱式电机安装位置面积 ≥ 650
Вертикальный подъем

Вертикальный подъем

简写符号, 参数名称 计算公式
H, 毫米洞口高度 H
h, 毫米门楣高度 ≥ Н + 500
B, 毫米门楣宽度 B
A, 毫米安装辅轨高度 2H + 120
Ab, 毫米实心轴高度 A + 166
A1, 毫米垂直轨道高度 H
S, 毫米最小侧面空间 120 (150 с опцией «обогреваемый контур проема»)
Q, 毫米轴驱式电机安装位置面积 300
Вертикальный подъем, барабан снизу

Вертикальный подъем, барабан снизу

简写符号, 参数名称 计算公式
H, 毫米洞口高度 H
h, 毫米门楣高度 ≥ H + 120
B, 毫米门楣宽度 B
A, 毫米安装辅轨高度 2H + 120
Ab, 毫米实心轴高度 H + 680
A1, 毫米垂直轨道高度 H + 850
S, 毫米最小侧面空间 500 min
Q, 毫米轴驱式电机安装位置面积 ≥ 650
技术规格
参数 数值 备注
门板重量,公斤/平方米 120,000(登机口); 25,000(扭簧平衡系统)
手动启闭力,kg 22,5
电源电压,B 220 B,50 Hz(用于加热系统)
保温隔热系数,m² *°C/W 2 class (EN12424:2000) 2 级 (EN12424:2000) 适用于 4000 x 4000 毫米的门
工作温度范围,°C ISD TermalPro 配有加热系统 - 低温室低至 -30 °C; ISD TermalPro不带加热系统的最低使用温度 -5 °C ISD TermalPro 配有加热系统 - 低温室低至 -30 °C; ISD TermalPro不带加热系统的最低使用温度 -5 °C
导热系数,W/m²*°С (DIN4108) 0,43 - 不带开口轮廓加热系统; 0,3 - 带开口轮廓加热系统 适用于 4000 m 4000 毫米门
产品使用条件

1. 门扇的各部分必须沿着轨道平滑移动,并且门本身必须平衡,即其重量必须与扭簧的扭力相等。

2.确保门运行时,人和动物不在门的运行区域内。

3.严禁在活动门扇下移动,否则可能导致受伤。

4.开启和关闭时,请勿使门扇受到冲击或干扰其自由运动。

5. 请勿使导轨和滚轮受到污染,因为这可能会影响平稳运行,如果门有电机,则会导致电机过载和故障。

6. 确保门扇移动时开口内没有异物或碎屑。它们的存在会导致门的倾斜和堵塞。

包装
硬纸板包装 包装特点
描述 工业滑升门的轨道系统和门板采用硬纸板和聚苯乙烯泡沫塑料组合包装,并覆盖缠绕膜;安装用五金盒采用瓦楞纸板箱包装,并用包装膜密封;所有包裹均配有包含订单数据以及公司徽标的信息贴纸
宽度,毫米 门板包装 - 从500到 800
高度,毫米 门板包装 - 从 350 到 800
长度,毫米 门板包装 - 从 2,100 到 6,100
毛重,公斤 最多 1000
每包数量,件 门板包装 3 至 17 块门板;轨道包装- 1 个轨道包装;五金件包装 - 一个完整的盒子(可能有多个);选择“加热系统”后会增加一个包装的可加热门框铝型材和加热组件。
附加说明

建议将夹芯门板存放在原包装中并放置在平坦表面上。建议将夹芯门板包装件自生产之日起在封闭仓库或遮篷下存放不超过 6 个月。必须防止门板受潮,并且在冬季还要防止雪和融水等。有必要保护它们免受阳光直射、降水和灰尘的影响。各包装必须水平存放。

Installation
安装方法
墙面安装:门体轨道安装在洞口内侧的墙壁和门楣上。墙壁左右侧空间 要求最小120 毫米,如选择带有加热系统的门则墙壁左右空间 最小要求150 毫米。
墙面安装:门体轨道安装在洞口内侧的墙壁和门楣上。墙壁左右侧空间 要求最小120 毫米,如选择带有加热系统的门则墙壁左右空间 最小要求150 毫米。
建筑工地准备
  1. 要对安装洞口进行详细测量,需要准备卷尺和水平仪。所有测量均在室内进行。每个测量值必须至少在三个点处测量(两端位置和中心位置)。
  2. H —洞口高度(地面到洞口顶部的距离);
  3. B —洞口宽度(洞口左边缘到右边缘的距离);
  4. h—门楣(洞口顶部到天花板的距离)150毫米以上;
  5. b1/b2—左/右侧距离(从洞口相应边缘到障碍物的距离)从 120 毫米起,可选择加热电路从 150 毫米起。
  6. L —房间深度。
  7. 测量H和B时,取最大值作为最终尺寸。
  8. 测量h、b1、b2和L时,取最小值。
  9. 洞口整个宽度上的地面高度差不应超过 10 毫米。 必须确保安装平面(墙壁和天花板)符合安装条件要求。 安装轨道的安装面必须是完整坚固耐用的;如果无法做到这一点,则需使用金属材料(钢制方管或其他型钢)重新制作出一个符合安装条件的洞口。
保修义务

买家可享受 1 年的门保修。
