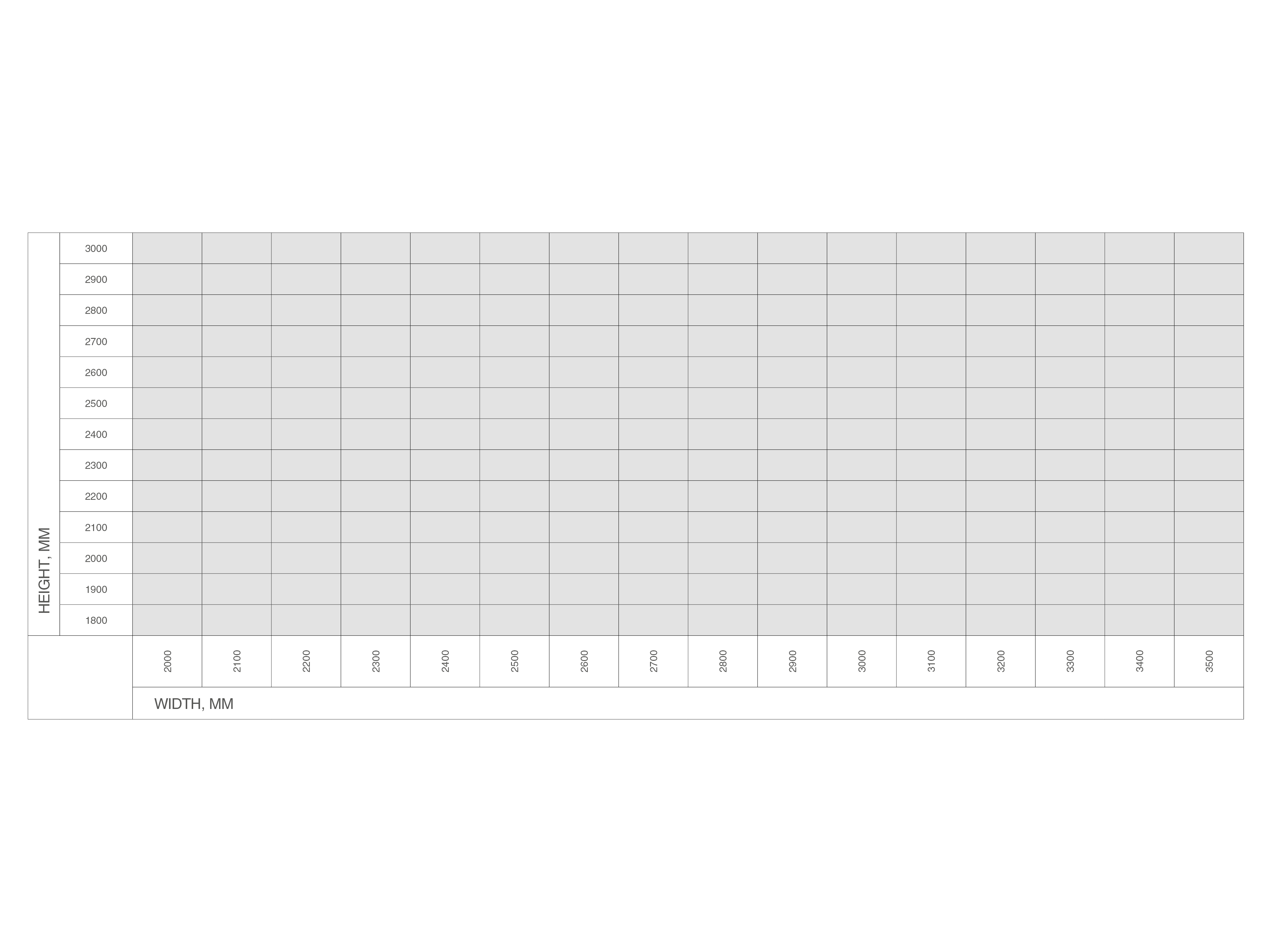

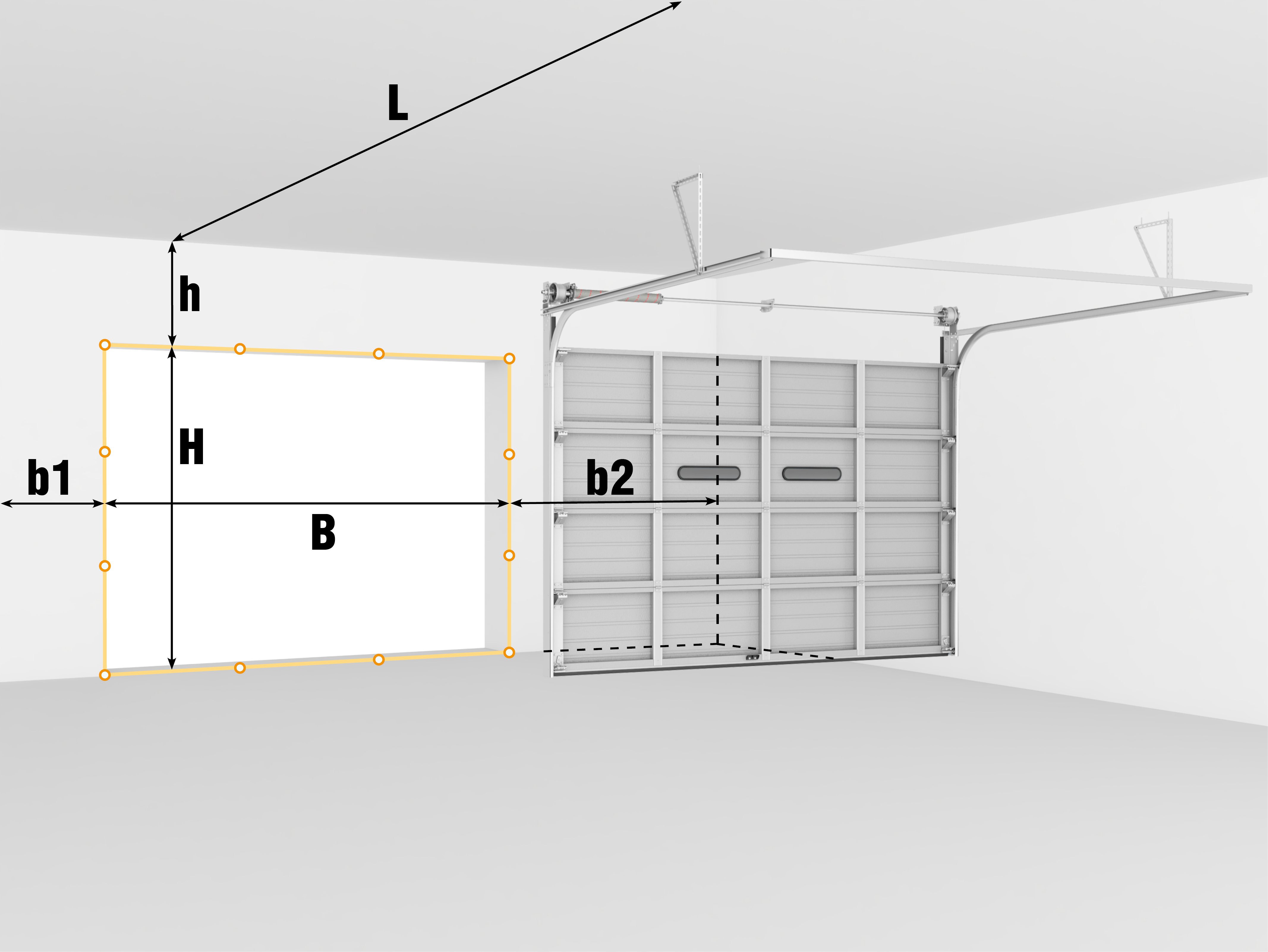

RSD02-SLP China系列单板门设计适用于小型洞口。RSD02-SLP China可安装在门楣（从门洞上边缘到最近障碍物或天花板的距离）为160毫米，侧距（从门洞边缘到墙壁）从160 mm到120 mm不等的洞口。宽度为2000至3500毫米，高度为1800至3000毫米。
应用范围:

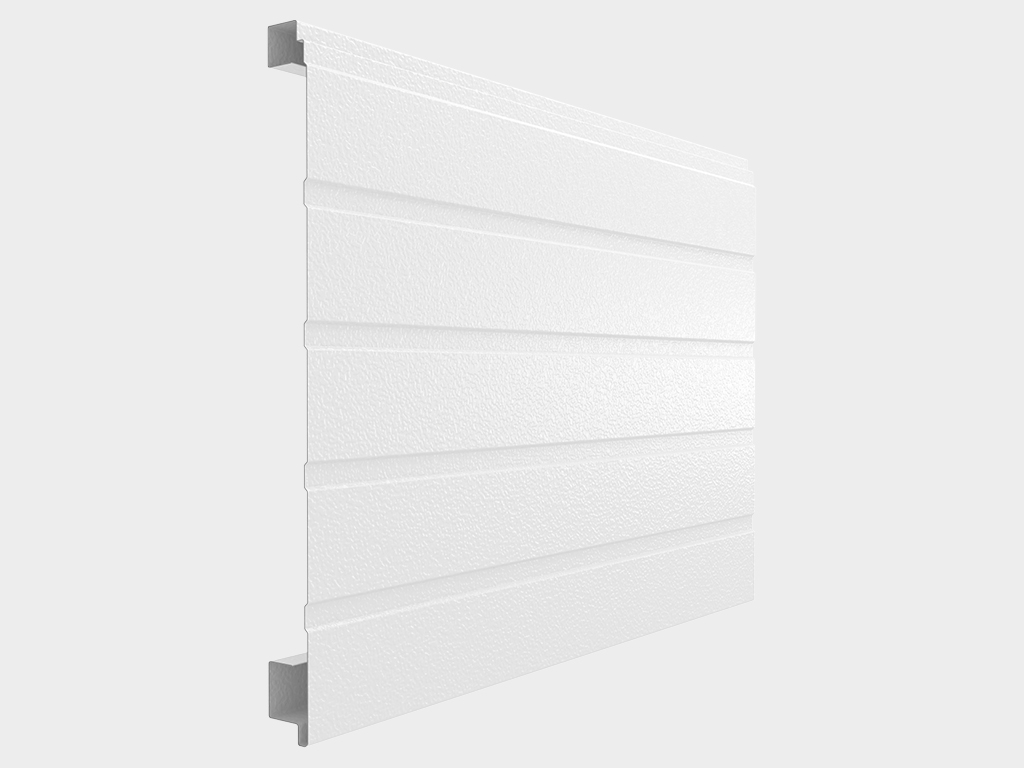

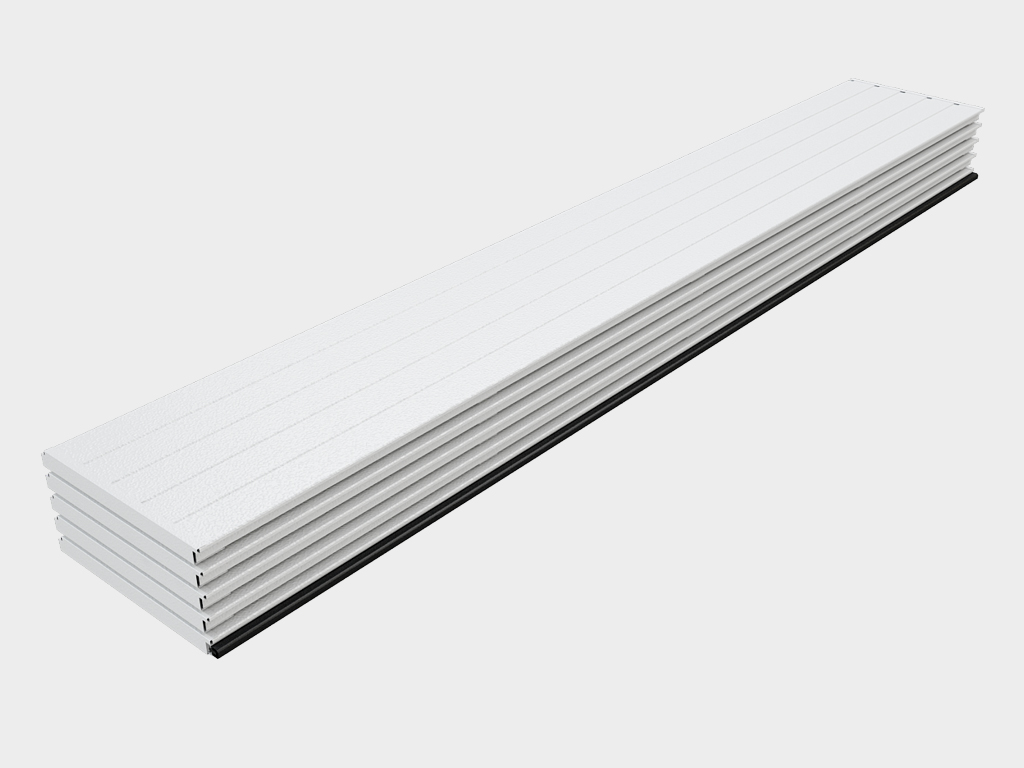

带放大器的40 mm厚单层门板.
轨道结构简单，轨道及安装辅轨上开有安装孔.

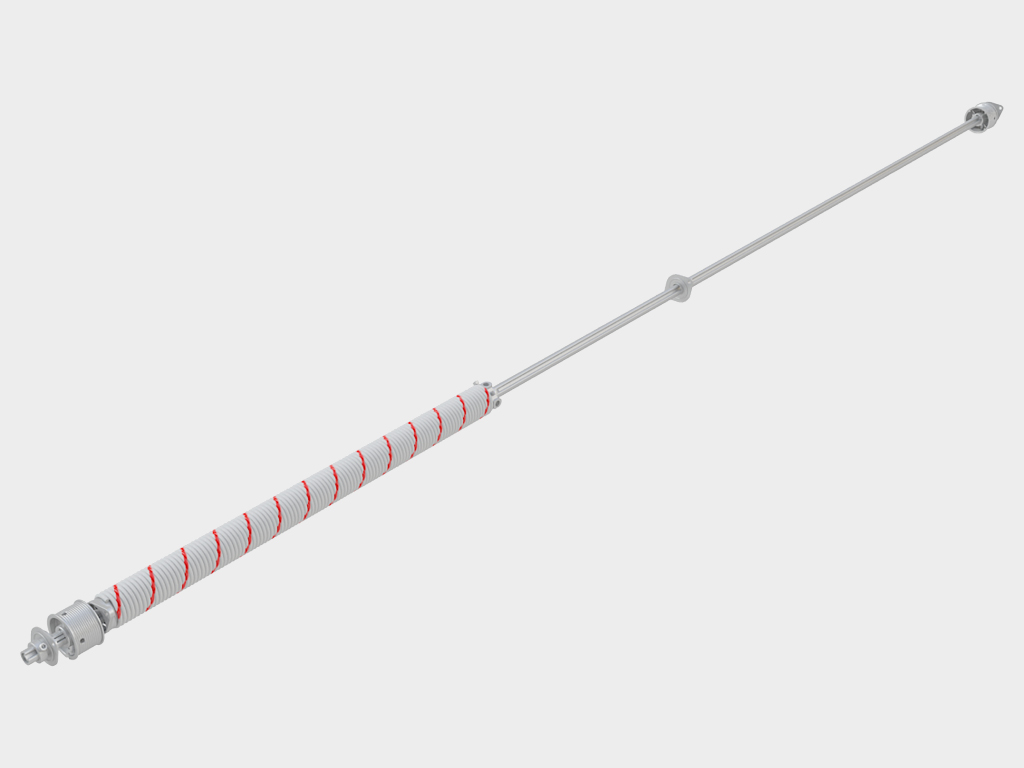

扭簧平衡系统设计可承受 25,000 次循环。门设计的耐用性确保门扇轻松打开和关闭

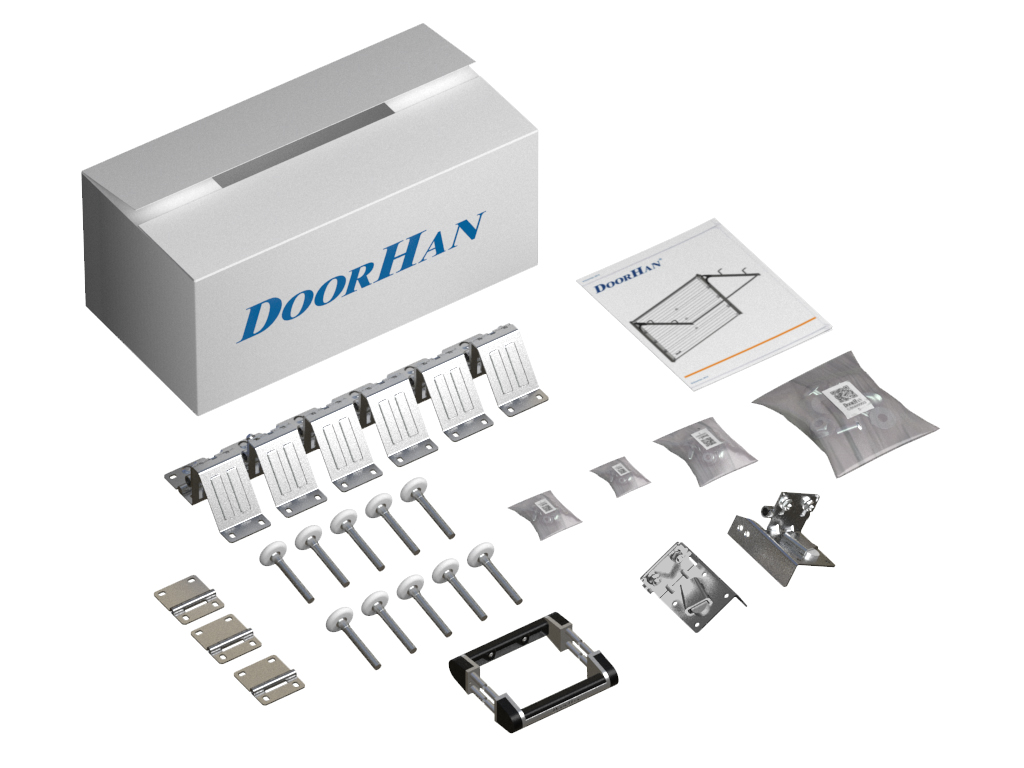

五金盒内含安装套件、产品数据表和安装说明.
机械锁允许在封闭的位置锁定门的画布，无论是从内部还是从街道。.
低空间提升，绳轮前置.
| 简写符号, 参数名称 | 计算公式 |
|---|---|
| H, 毫米洞口高度 | H |
| h, 毫米门楣高度 | h ≥ 160 |
| B, 毫米门楣宽度 | B |
| A, 毫米安装辅轨高度 | H + 54 |
| Ab, 毫米实心轴高度 | A + 59 |
| A1, 毫米垂直轨道高度 | А - 543 |
| A2,毫米水平轨道高度 | А - 106 |
| E, 毫米水平轨道长度 | Н + 315 |
| S, 毫米最小侧面空间 | 120 |
| P, 毫米顶部电机运行空间 | Н + 1 185 |
| n, 毫米门体完全开启后门板遮挡住的洞口高度 | 190 (无电机); 0...10 (带链条传动式电机) |
标准提升
| 简写符号, 参数名称 | 计算公式 |
|---|---|
| H, 毫米洞口高度 | H |
| h, 毫米门楣高度 | R381: ≥ 420; R305: ≥ 350 |
| B, 毫米门楣宽度 | B |
| A, 毫米安装辅轨高度 | R381: H + 235; R305: H + 165 |
| Ab, 毫米实心轴高度 | A + 97 |
| A1, 毫米垂直轨道高度 | R381: A - 580; R305: A - 490 |
| A2,毫米水平轨道高度 | А - 110 |
| E, 毫米水平轨道长度 | R381: H + 200; R305: H + 250 |
| Db,毫米扭簧平衡系统工作面积 | 100 |
| S, 毫米最小侧面空间 | 120 |
| P, 毫米顶部电机运行空间 | Н + 1 060 |
| 参数 | 数值 | 备注 |
|---|---|---|
| 无故障开启/关闭循环次数，不小于 | 25 000 | |
| 手动开启和关闭的力度，牛顿（N），不超过 | 150 | |
| 门板重量，公斤/平方米 | 8,5 |
1. 门体的各部分必须沿着轨道平滑移动，并且门本身必须平衡，即扭簧平衡系统提供的扭力完全平衡掉门体重量
2. 只需借助门把手即可手动打开和关闭门
3. 手动开关门时，请勿用力过猛。禁止突然猛拉。
4. 确保门运行时人和动物远离门.
5. 严禁门运行时在门体下方通过，以免发生危险
6. 打开或关闭门时，不要撞击或阻碍门的自由移动
7. 门体运行过程中，运行区域内无任何障碍物，切勿触摸运行中的部件（滚轮、滚轮支架、门板等）
8. 避免脏物落入滚轮和轨道之间，否则门体运行不平衡。如果使用电机，将会使电机负荷增大
| 硬纸板包装 | 包装特点 |
|---|---|
| 描述 | 分节提升门的导向系统和门板采用硬纸板和聚苯乙烯泡沫塑料组合包装，并覆盖拉伸膜；安装套件采用瓦楞纸板箱包装，并用包装膜密封；所有包裹均配有包含订单数据以及公司徽标的信息贴纸 |
| 包装物 | 纸板、聚苯乙烯泡沫、拉伸膜、胶带 |
| 宽度，mm | 500–800 |
| 高度，毫米 | 200–400 |
| 长度，mm | 2 100–3 600 |
| 毛重，公斤 | 最多100 |
| 每包数量，件 | 屏蔽包装-4至5块门板；导轨包装–1导轨系统；配件包装-带配件的纸箱 |
| 纸箱包装 | 包装特点 |
|---|---|
| 长度，mm | 550 |
建议从生产之日起，门板在工厂包装中水平存放在平坦的表面上，不超过6个月，存放在封闭式仓库或棚子下。门板存放时应防止阳光直射、防水和防止其他损坏及污染.
