ISD01-SLP中国系列单板工业滑升门安装在工业建筑、仓库、车间、码头和其他对场所隔热要求不严格的工业设施的洞口处。门扇由单层金属板组成，显著减轻了整个结构的整体重量，并可覆盖宽度达 12,000 毫米的洞口。垂直和水平加固型材提供结构刚性。门板可选用0.4毫米厚的钢板或0.6毫米厚的铝板。

应用范围:

汽车清洗站

仓库综合体

生产车间

订购并安装

优势

门宽度

最大可覆盖宽度12,000毫米洞口。

刚性设计

垂直和水平加固型材增加了结构的刚度并提供了优异的抗风荷载能力。

金属门板

门板可选用0.4毫米厚的钢板或0.6毫米厚的铝板。

门宽度

最大可覆盖宽度12,000毫米洞口。

刚性设计

垂直和水平加固型材增加了结构的刚度并提供了优异的抗风荷载能力。

金属门板

门板可选用0.4毫米厚的钢板或0.6毫米厚的铝板。

设计

门板设计

表面类型

颜色

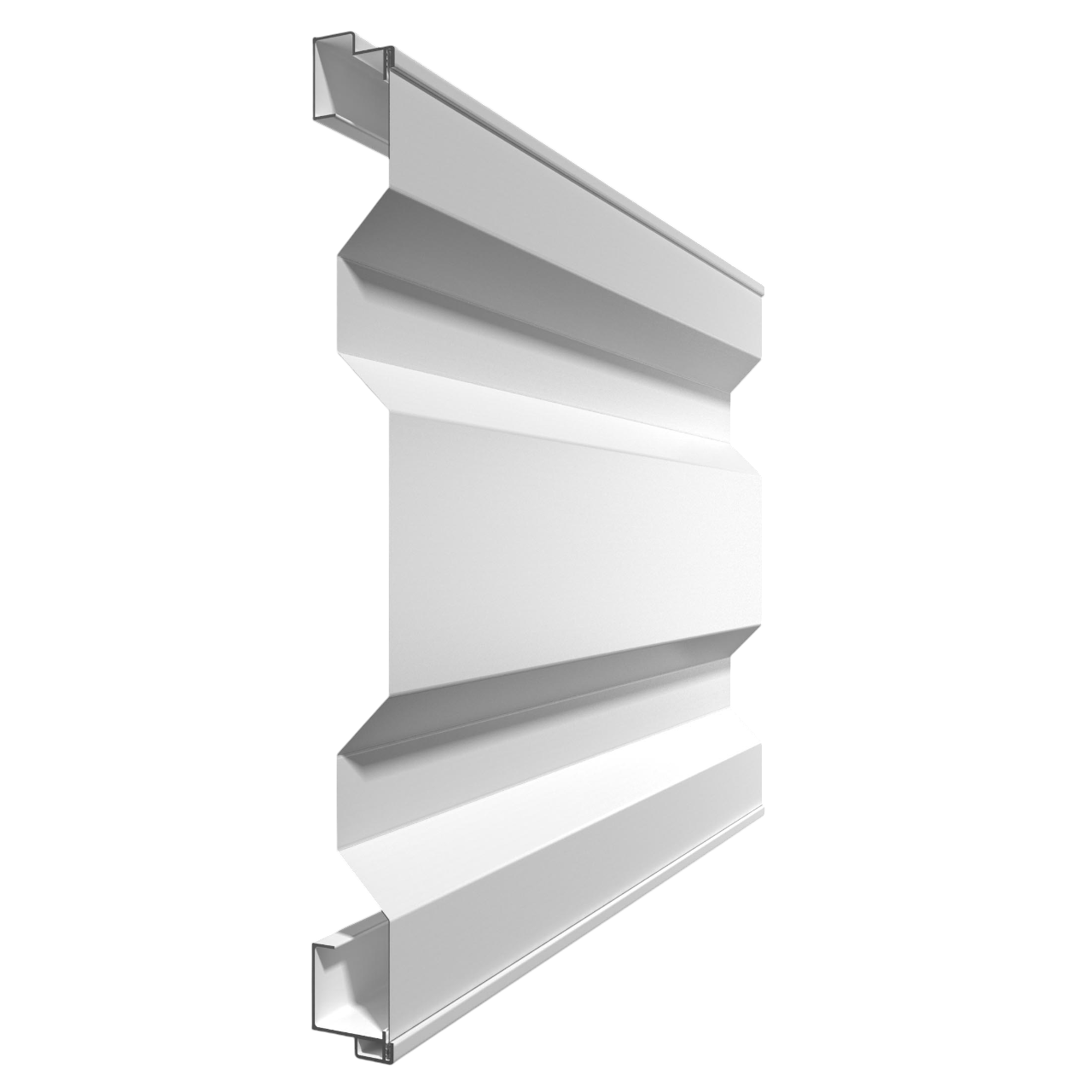

单层面板

仿木纹（门板外表面）

橘皮

RAL 9003白色（门外侧颜色）

RAL 9006（银色）

RAL 7004灰色（门内侧颜色）

RAL 1014（米色）

RAL 6005（绿色）

RAL 5005（蓝色）

RAL 7016（无烟煤色）

RAL 3000（红色）

RAL 3005（酒红色）

RAL 8017（棕色）

RAL 8014 (棕色)

根据 RAL 劳尔色卡的非标准颜色（附加费）

Equipment

基本配置

附加配置

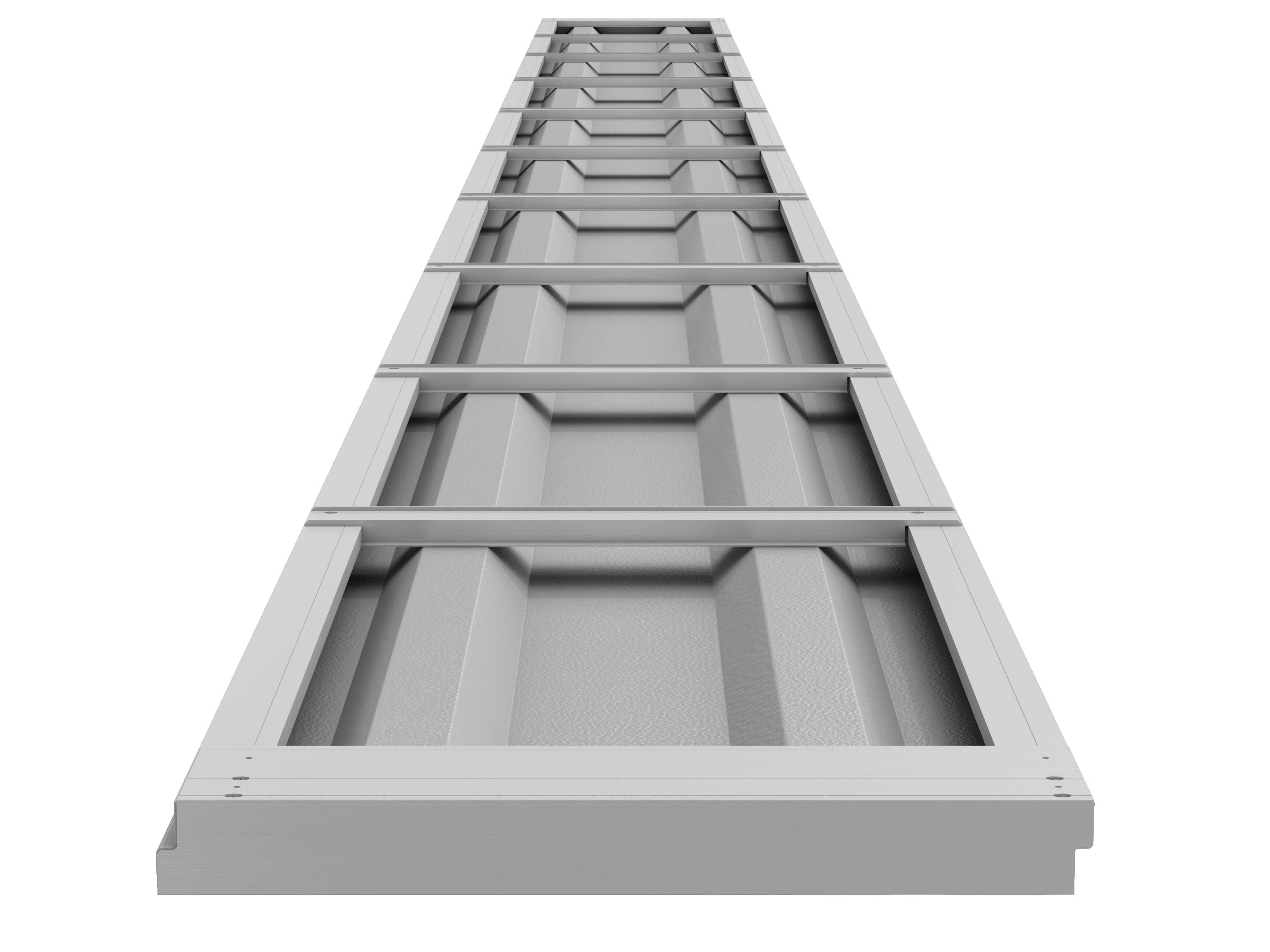

由 0.4 毫米厚的钢板或 0.6 毫米厚的铝板制成的单层门板。

安装辅轨和门体运行轨道钢板厚度2毫米，具有更高的安全性耐用性，轨道上开有安装孔，使安装更简便。

扭簧平衡系统的设计使用循环次数为25000次使用循环。扭簧的高耐用性可确保门轻松打开和关闭。

扭簧防断保护装置在紧急情况下锁住轴，防止门扇掉落。

钢丝绳防断保护装置作为门板底部安装在底部门板上。如果钢丝绳断裂，该装置就会启动，防止门扇掉落。

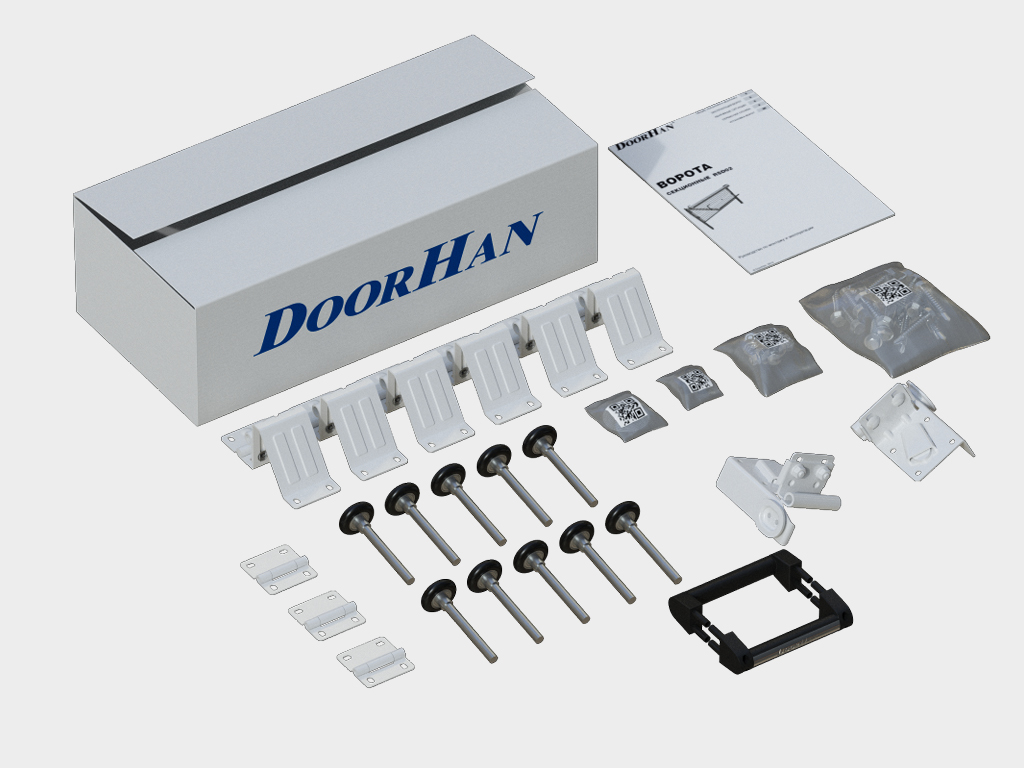

五金件包装盒内含安装用五金件、产品数据表和安装说明。

人体工学手柄使得门的开合更加轻松和方便。

机械锁允许从室内锁闭门扇。它简单而可靠。

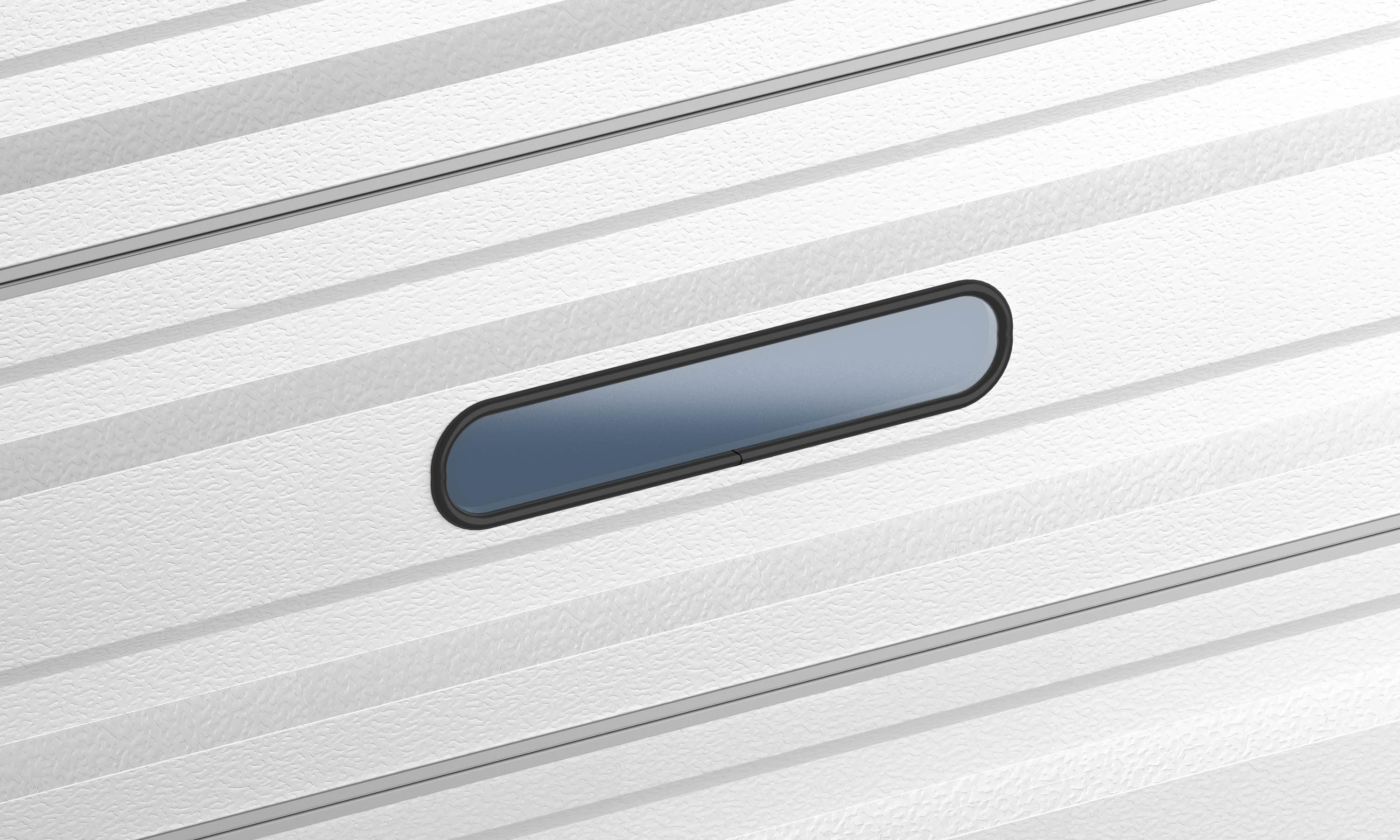

特殊设计的窗户（尺寸为627 x 327或607 x 202毫米）确保与门板紧密贴合，从而保护门板免受霜冻和热量损失。窗户采用黑色边框制造。

通过加装电机和安全操控系统实现门的自动化（参见“门自动化”部分）。

手动链条传动装置可安装在所有提升方式的工业门上，用于手动开启和关闭门体。

扭簧平衡系统最高设计寿命长达 100,000 次使用循环。

推荐在潮湿环境中使用门时安装防腐配件包，以确保门的可靠防腐和稳定运行。该配件包具有更长的使用寿命，包括：涂漆弹簧、涂漆导轨、不锈钢侧支架、铰链和紧固件、不锈钢绳索、涂漆侧盖。

Technical description

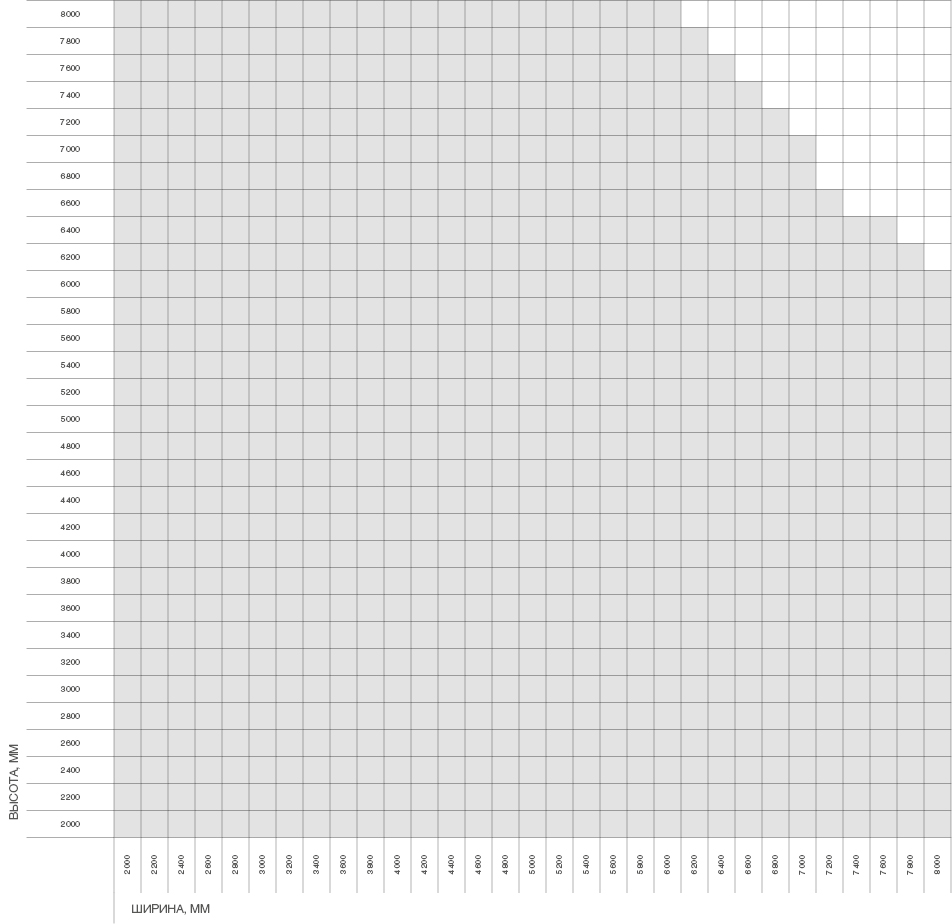

尺寸表

开口尺寸

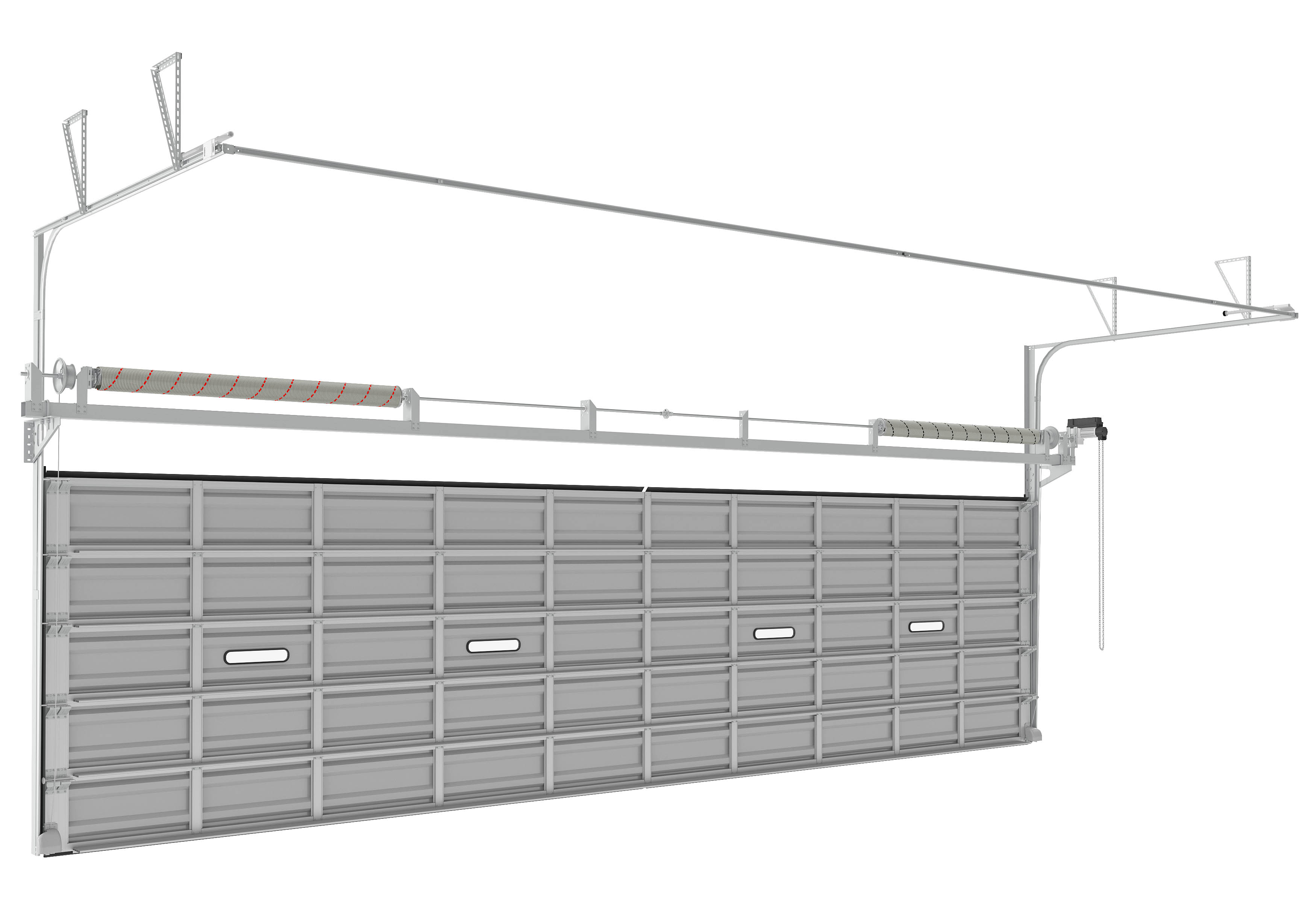

结构

标准结构方案

技术规格

产品使用条件

包装

参数

数值

洞口高度

2 000 - 9 000

洞口宽度

2 000 - 12 000

门楣空间

150 以上

侧部空间

120 以上

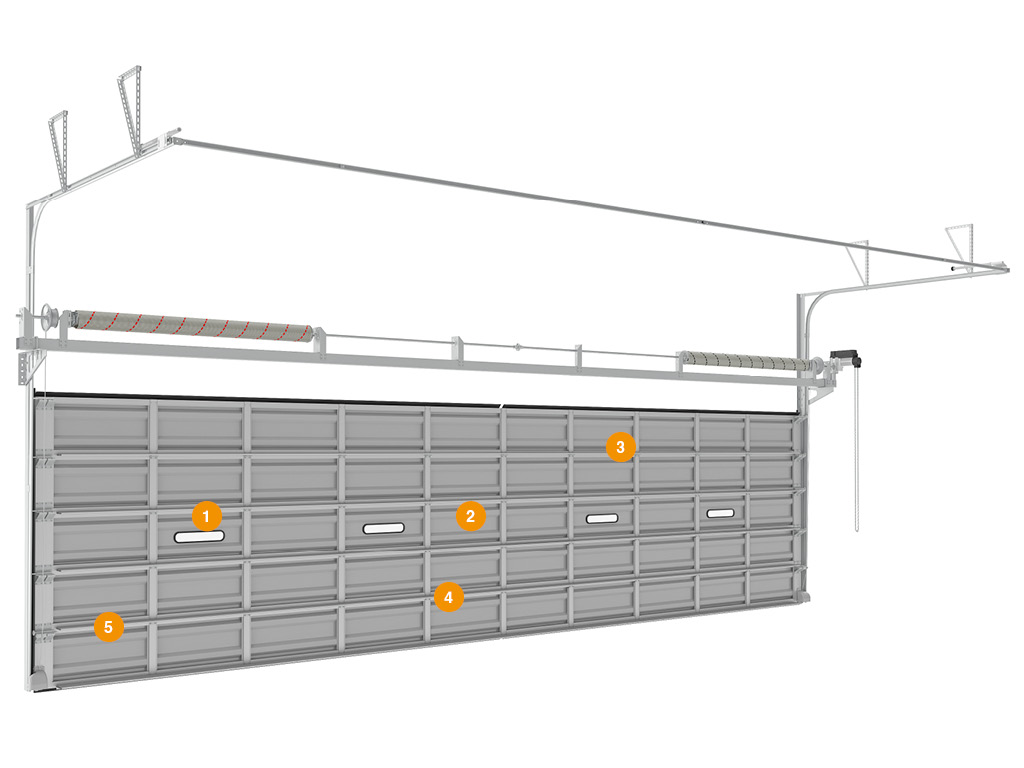

单板滑升门视窗，尺寸505*90mm
带抗风加强筋的单板门门板
不带抗风加强筋的单板门门板
门板纵向加强铝型材
宽度超过4米的单板门，将同时配备抗风加强筋和纵向加强铝型材

低空间提升绳轮前置。

简写符号, 参数名称	计算公式
H, 毫米洞口高度	H
h, 毫米门楣高度	≥ 230； ≥ 260（带顶置驱动器）
B, 毫米门楣宽度	B
A, 毫米安装辅轨高度	H + 110
Ab, 毫米实心轴高度	≥ A + 59
A1, 毫米垂直轨道高度	А - 543
A2,毫米水平轨道高度	А - 106
E, 毫米水平轨道长度	Н + 300
Db,毫米扭簧平衡系统工作面积	取决于洞口的大小和门体的重量
S, 毫米最小侧面空间	120
P, 毫米顶部电机运行空间	Н + 1 185
n, 毫米门体完全开启后门板遮挡住的洞口高度	最大190（无驱动器），开口宽度不超过4500；最大235（无驱动器），开口宽度超过4500；最大10（带顶置驱动器），开口宽度不超过4500；最大70（带顶置驱动器），开口宽度超过4500。

低提升，前置卷筒（标准RKTN导轨套装）

简写符号, 参数名称	计算公式
H, 毫米洞口高度	H
h, 毫米门楣高度	≥ 160
B, 毫米门楣宽度	B
A, 毫米安装辅轨高度	H + 54
Ab, 毫米实心轴高度	≥ A + 59
A1, 毫米垂直轨道高度	А - 552
A2,毫米水平轨道高度	А - 115
E, 毫米水平轨道长度	Н + 440
Db,毫米扭簧平衡系统工作面积	取决于开口尺寸和门板重量。
S, 毫米最小侧面空间	120
P, 毫米顶部电机运行空间	Н + 1 185
n, 毫米门体完全开启后门板遮挡住的洞口高度	高达 245 - 无驱动，开口宽度不超过 4500；高达 300 - 无驱动，开口宽度超过 4500；高达 60 - 带顶置驱动，开口宽度不超过 4500；高达 125 - 带顶置驱动，开口宽度超过 4500。

低提升，滚筒后置。

简写符号, 参数名称	计算公式
H, 毫米洞口高度	H
h, 毫米门楣高度	≥ 150 ≥ 180（带天花板驱动）
B, 毫米门楣宽度	B
A, 毫米安装辅轨高度	当 h < 170: H + 110; 当 150 ≤ h ≤ 170: H + h - 60
Ab, 毫米实心轴高度	当 h ≤ 170: H + 55; 当 150 ≤ h ≤ 170: H + h - 47
A1, 毫米垂直轨道高度	А - 543
A2,毫米水平轨道高度	А - 106
E, 毫米水平轨道长度	Н + 510
Db,毫米扭簧平衡系统工作面积	取决于开口尺寸和门板重量。
S, 毫米最小侧面空间	120
P, 毫米顶部电机运行空间	Н + 1 185
n, 毫米门体完全开启后门板遮挡住的洞口高度	240（无驱动）； 40...60（带天花板驱动）。

标准提升

简写符号, 参数名称	计算公式
H, 毫米洞口高度	H
h, 毫米门楣高度	> 500
B, 毫米门楣宽度	B
A, 毫米安装辅轨高度	H + 250…985
Ab, 毫米实心轴高度	А + 86/97
A1, 毫米垂直轨道高度	Н - 300
E, 毫米水平轨道长度	取决于角度α°（限制门工作区域深度的尺寸）。
Db,毫米扭簧平衡系统工作面积	取决于开口尺寸和门板重量。
S, 毫米最小侧面空间	120
α°导轨相对于水平面的倾斜角	5...65（是5°的倍数）。
Q, 毫米轴驱式电机安装位置面积	300

提高提升。

简写符号, 参数名称	计算公式
H, 毫米洞口高度	H
h, 毫米门楣高度	> 520
B, 毫米门楣宽度	B
HL, mm 水平轨道底部至洞口上边缘的距离	默认情况下，h = 330。
A, 毫米安装辅轨高度	H + HL
Ab, 毫米实心轴高度	A + 86/97
A1, 毫米垂直轨道高度	А - 580
A2,毫米水平轨道高度	А - 53
E, 毫米水平轨道长度	H - НL + 470...600
Db,毫米扭簧平衡系统工作面积	取决于开口尺寸和门板重量。
S, 毫米最小侧面空间	120
Q, 毫米轴驱式电机安装位置面积	300

提高提升轴下置

简写符号, 参数名称	计算公式
H, 毫米洞口高度	H
h, 毫米门楣高度	≥1 600
B, 毫米门楣宽度	B
HL, mm 水平轨道底部至洞口上边缘的距离	1 330 ≤ HL ≤ h - 150
A, 毫米安装辅轨高度	H + HL
Ab, 毫米实心轴高度	H + 400...600 + 280
A1, 毫米垂直轨道高度	А - 580
A2,毫米水平轨道高度	А - 53
E, 毫米水平轨道长度	H - НL + 470...600
Db,毫米扭簧平衡系统工作面积	取决于开口尺寸和门板重量。
S, 毫米最小侧面空间	≥ 300
Q, 毫米轴驱式电机安装位置面积	≥ 500

倾斜高升

简写符号, 参数名称	计算公式
H, 毫米洞口高度	H
h, 毫米门楣高度	≥ 500
B, 毫米门楣宽度	B
HL, mm 水平轨道底部至洞口上边缘的距离	330
A, 毫米安装辅轨高度	H + HL + 15...749
Ab, 毫米实心轴高度	≤ А + 86/97
A1, 毫米垂直轨道高度	Н + HL - 330...580
E, 毫米水平轨道长度	取决于角度 α°（限制门的工作区域深度的尺寸）
Db,毫米扭簧平衡系统工作面积	取决于开口尺寸和门板重量。
S, 毫米最小侧面空间	120
α°导轨相对于水平面的倾斜角	5...65（是5°的倍数）。
Q, 毫米轴驱式电机安装位置面积	300

倾斜高举，鼓轮在下

简写符号, 参数名称	计算公式
H, 毫米洞口高度	H
h, 毫米门楣高度	≥ 500
B, 毫米门楣宽度	B
HL, mm 水平轨道底部至洞口上边缘的距离	≥ 1 330
A, 毫米安装辅轨高度	H + HL + 15...749
Ab, 毫米实心轴高度	> H + 680
A1, 毫米垂直轨道高度	Н + HL - 330...580
E, 毫米水平轨道长度	取决于角度 α°（限制门的工作区域深度的尺寸）
Db,毫米扭簧平衡系统工作面积	取决于开口尺寸和门板重量。
S, 毫米最小侧面空间	300 min
α°导轨相对于水平面的倾斜角	5...65（是5°的倍数）。
Q, 毫米轴驱式电机安装位置面积	≥ 650

垂直提升

简写符号, 参数名称	计算公式
H, 毫米洞口高度	H
h, 毫米门楣高度	> Н + 500
B, 毫米门楣宽度	B
A, 毫米安装辅轨高度	2H + 120
Ab, 毫米实心轴高度	A + 166
A1, 毫米垂直轨道高度	Н
S, 毫米最小侧面空间	120
Q, 毫米轴驱式电机安装位置面积	300

垂直提升，下部滚筒

简写符号, 参数名称	计算公式
H, 毫米洞口高度	H
h, 毫米门楣高度	> H + 120
B, 毫米门楣宽度	B
A, 毫米安装辅轨高度	2H + 120
Ab, 毫米实心轴高度	H + 680
A1, 毫米垂直轨道高度	H + 850
S, 毫米最小侧面空间	500 min
Q, 毫米轴驱式电机安装位置面积	≥ 650

标准提升

简写符号, 参数名称	计算公式
H, 毫米洞口高度	H
h, 毫米门楣高度	R381: ≥ 420; R305: ≥ 350
B, 毫米门楣宽度	B
A, 毫米安装辅轨高度	R381: H + 235; R305: H + 165
Ab, 毫米实心轴高度	A + 97
A1, 毫米垂直轨道高度	R381: A — 580; R305: A — 490
A2,毫米水平轨道高度	А - 110
E, 毫米水平轨道长度	R381: H + 200; R305: H + 250
Db,毫米扭簧平衡系统工作面积	取决于开口尺寸和门板重量。
S, 毫米最小侧面空间	120
P, 毫米顶部电机运行空间	Н + 1 060
Q, 毫米轴驱式电机安装位置面积	300

参数	数值	备注
门板热传递阻力，m²·°С/Вт，等级（符合 ГОСТ 31174 标准）	1,13 (А)	门板重量取决于门的尺寸，适用于尺寸为3 500 x 3 000 毫米的门。
隔音性能，dB，等级（ГОСТ 31174）	24 (А)
抗风载荷能力，帕（Pa），等级（符合 ГОСТ 31174 标准）	460 (В)
手动开启和关闭的力度，牛顿（N），不超过	260
抗压差水密性能极限，帕（Pa）（符合 ГОСТ 31174 标准）	250
体积空气渗透性，m³/m²*小时（符合 ГОСТ 31174 标准）	4,9
无故障开启/关闭循环次数，不小于	门的可靠性为120,000次，弹簧轴机的为25,000次（默认值）。
门板重量，公斤/平方米	13,5	门的重量具体取决于使用的面板类型。

1. 门扇的各部分必须沿着轨道平滑移动，并且门本身必须平衡，即其重量必须与扭簧的扭力相等。

2.手动开关工业门时，请勿用力过猛。禁止突然猛拉。

3. 确保门运行时，人和动物不在门的区域内。

4.严禁在活动门扇下方移动，否则可能导致受伤。

5.开启和关闭时，请勿使门扇受到冲击或干扰其自由运动。

6. 确保门扇移动时开口内没有异物或碎屑。它们的存在会导致门的倾斜和堵塞。

7. 请勿使导轨和滚轮受到污染，因为这可能会影响平稳运行，如果门有电机，则会导致电机过载和故障。

硬纸板包装	包装特点
描述	分段门的轨道系统和门板采用硬纸板和聚苯乙烯泡沫塑料组合包装，并覆盖缠绕膜；安装用五金盒采用瓦楞纸板箱包装，并用包装膜密封；所有包裹均配有包含订单数据以及公司徽标的信息贴纸
包装物	纸板、聚苯乙烯泡沫、缠绕膜、胶带
宽度，mm	门板包装– 500–600
高度，毫米	门板包装– 200–800
长度，mm	门板包装– 2,100–12,100
毛重，公斤	最多 1,000 个
每包数量，件	门板包装 3 至 17 块门板；轨道包装- 1 个轨道包装；五金件包装 - 一个完整的盒子（可能有多个）；

附加说明 print

建议将门板以原包装形式水平放置在平坦的表面上，自生产之日起在封闭的仓库或遮篷下存放不超过 6 个月。必须保护面板免受阳光直射、降水和污染。

Installation

安装方法

建筑工地准备

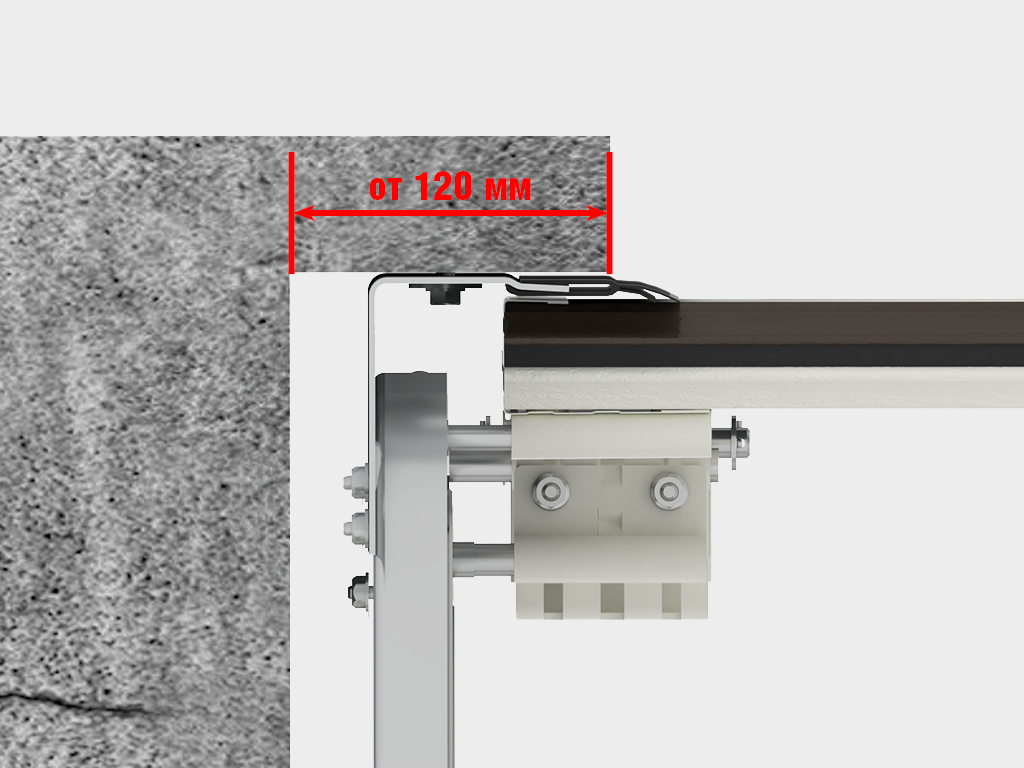

墙面安装：门体轨道安装在洞口内侧的墙壁和门楣上。墙壁左右侧空间要求最小120 毫米。

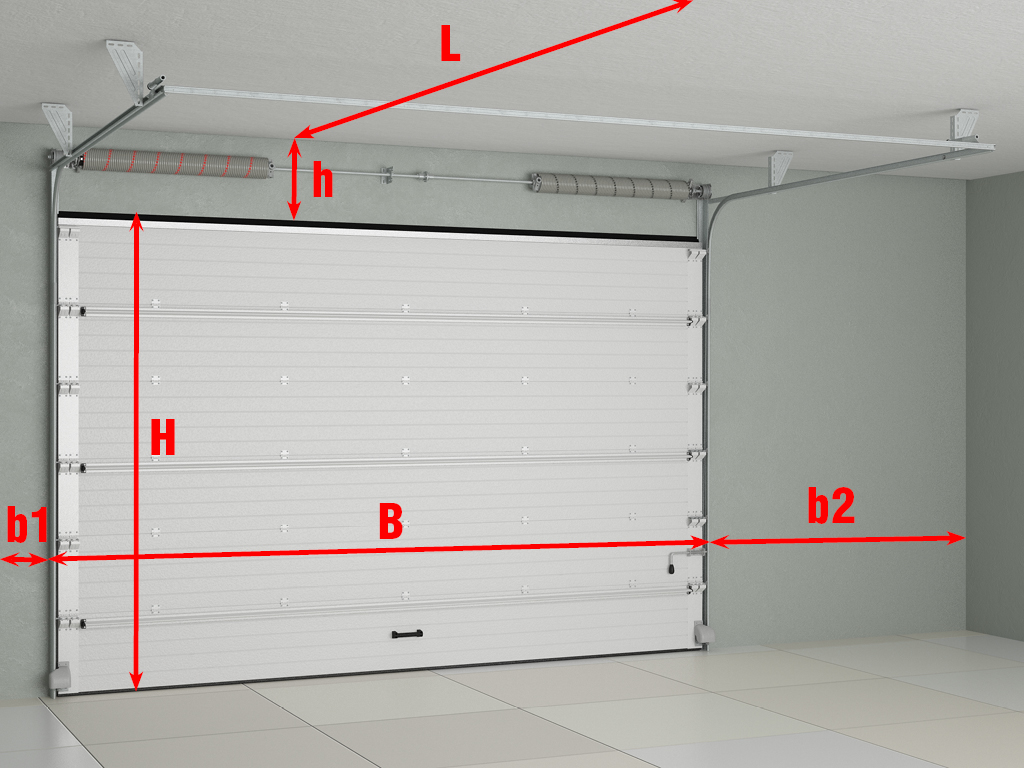

要对安装洞口进行详细测量，需要准备卷尺和水平仪。所有测量均在室内进行。每个测量值必须至少在三个点处测量（两端位置和中心位置）。
H–洞口高度（从地板到洞口顶部的距离）。
B–洞口宽度（洞口左边缘到右边缘的距离）。
h –门楣（从洞口顶部到天花板的距离）最小 150 毫米。
b1/ b2 –左/右侧部空间（从洞口相应边缘到障碍物的距离）最小 120 毫米。
L–房间的深度。
测量H和B时，取最大值作为最终尺寸。
测量h、b1、b2和L时，取最小值。
洞口整个宽度上的地面高度差不应超过 10 毫米。必须确保安装平面（墙壁和天花板）符合安装条件要求。安装轨道的安装面必须是完整坚固耐用的；如果无法做到这一点，则需使用金属材料（钢制方管或其他型钢）重新制作出一个符合安装条件的洞口。

Documentation

证书和认证

图纸

Паспорт «Секционные ворота»

PDF

DWG

Сертификат соответствия «Ворота для зданий и сооружений»

PDF

DWG

ISD01，低空间提升

PDF

DWG

ISD01，低空间提升，已有完成的安装门框

PDF

DWG

ISD01，低空间提升，用方管制作的安装门框

PDF

DWG

ISD01, низкий подъем, комплекты направляющих RKTN

PDF

DWG

ISD01, низкий подъем, комплекты направляющих RKTN, окантовка проема

PDF

DWG

ISD01, низкий подъем, комплекты направляющих RKTN, формирование проема

PDF

DWG

ISD01, низкий подъем, барабан сзади

PDF

DWG

ISD01, низкий подъем, барабан сзади, окантовка проема

PDF

DWG

ISD01, низкий подъем, барабан сзади, формирование проема

PDF

DWG

ISD01，标准提升

PDF

DWG

ISD01，标准提升，已有完成的安装门框

PDF

DWG

ISD01，标准提升，用方管制作的安装门框

PDF

DWG

ISD01, стандартный наклонный подъем

PDF

DWG

ISD01, стандартный наклонный подъем, окантовка проема

PDF

DWG

ISD01, стандартный наклонный подъем, формирование проема

PDF

DWG

ISD01，提高提升

PDF

DWG

ISD01，提高提升，已有完成的安装门框

PDF

DWG

ISD01，提高提升，用方管制作的安装门框

PDF

DWG

ISD01, высокий подъем с двойным изгибом направляющих

PDF

DWG

ISD01, высокий подъем с двойным изгибом направляющих, окантовка проема

PDF

DWG

ISD01, высокий подъем с двойным изгибом направляющих, формирование проема

PDF

DWG

ISD01，提高提升，轴下置（实心轴安装在100×100的方管上）

PDF

DWG

ISD01，提高提升，轴下置（实心轴安装在100×100的方管上），已有完成的安装门框

PDF

DWG

ISD01，提高提升，轴下置（实心轴安装在100×100的方管上），用方管制作的安装门框

PDF

DWG

ISD01, высокий наклонный подъем

PDF

DWG

ISD01, высокий наклонный подъем, окантовка проема

PDF

DWG

ISD01, высокий наклонный подъем, формирование проема

PDF

DWG

ISD01, высокий наклонный подъем, вал снизу (цилиндрический вал, монтаж на трубе 100х100)

PDF

DWG

ISD01, высокий наклонный подъем, вал снизу (цилиндрический вал, монтаж на трубе 100х100), окантовка проема

PDF

DWG

ISD01, высокий наклонный подъем, вал снизу (цилиндрический вал, монтаж на трубе 100х100), формирование проема

PDF

DWG

ISD01，垂直提升

PDF

DWG

ISD01，垂直提升，已有完成的安装门框

PDF

DWG

ISD01，垂直提升，用方管制作的安装门框

PDF

DWG

ISD01，垂直提升，轴下置（实心轴安装在100×100的方管上）

PDF

DWG

ISD01、垂直提升，轴下置（实心轴安装在100×100的方管上）、已有完成的安装门框

PDF

DWG

ISD01，垂直提升，轴下置（实心轴安装在100×100的方管上），用方管制作的安装门框

PDF

DWG

Размещение калитки и окон в полотне секционных ворот (калитка V4 Standard)

PDF

DWG

Размещение калитки и окон в полотне секционных ворот (калитка V5)

PDF

DWG

保修义务 print

道瀚集团给与买家一年的保修承诺。

新品

对于尺寸小于 4,000 x 4,000 毫米的工业滑升门来说，在提升方式为轴下置方式的时候，选择使用60 x 40 毫米的方管作为中置梁是更经济的选择。

轻型支架系统简化了轴下置方式中实心轴（在 100 × 100 毫米方管上安装）的安装，同时非常耐用和可靠。轻型支架系统通过安装辅轨安装，可以降低对墙壁的要求。无需再为准备洞口增加附加元件，减少了结构的重量并减少了安装时间。

电机安装支架允许您将电机安装在任何轴下置提升方式的工业滑升门上，适用于 DoorHan 制造的所有类型的轴驱式电机。

所有滚筒都设计有绳索孔，这大大简化了安装过程，并确保了绳索的可靠固定。

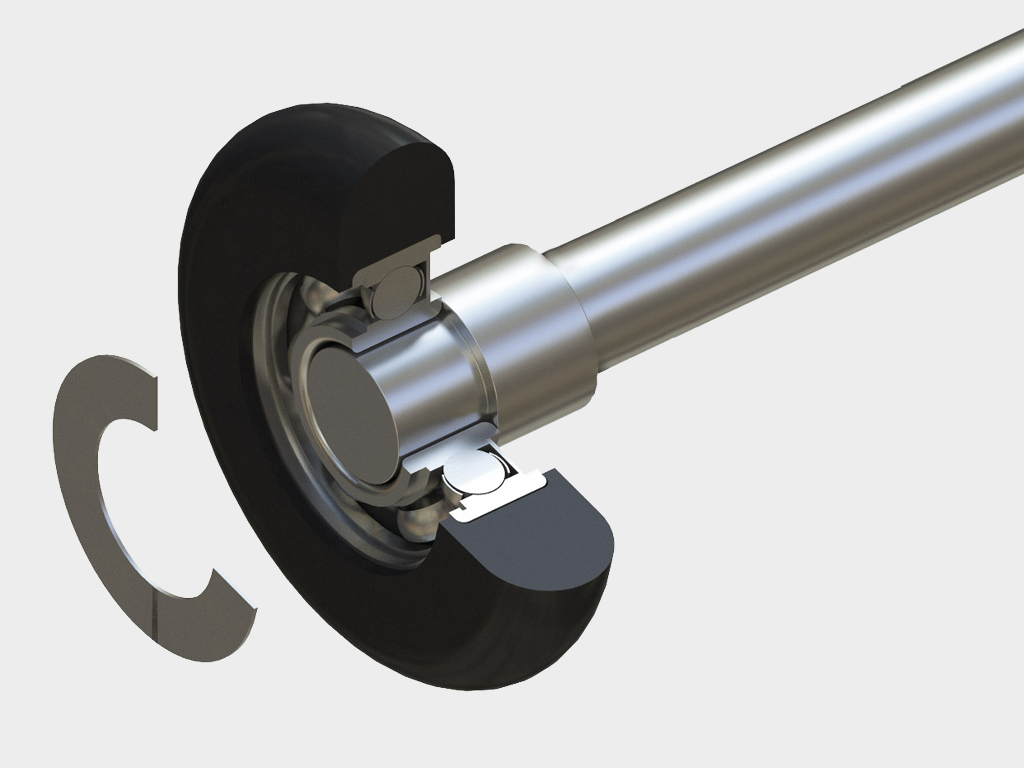

新型滚轮配备密封轴承，可防止灰尘进入，从而延长其使用寿命。

设计

门板设计

单层面板

表面类型

仿木纹（门板外表面）

橘皮

颜色

RAL 9003白色（门外侧颜色）

RAL 9006（银色）

RAL 7004灰色（门内侧颜色）

RAL 1014（米色）

RAL 6005（绿色）

RAL 5005（蓝色）

RAL 7016（无烟煤色）

RAL 3000（红色）

RAL 3005（酒红色）

RAL 8017（棕色）

RAL 8014 (棕色)

根据 RAL 劳尔色卡的非标准颜色（附加费）

Equipment

基本配置

由 0.4 毫米厚的钢板或 0.6 毫米厚的铝板制成的单层门板。

安装辅轨和门体运行轨道钢板厚度2毫米，具有更高的安全性耐用性，轨道上开有安装孔，使安装更简便。

扭簧平衡系统的设计使用循环次数为25000次使用循环。扭簧的高耐用性可确保门轻松打开和关闭。

扭簧防断保护装置在紧急情况下锁住轴，防止门扇掉落。

钢丝绳防断保护装置作为门板底部安装在底部门板上。如果钢丝绳断裂，该装置就会启动，防止门扇掉落。

五金件包装盒内含安装用五金件、产品数据表和安装说明。

人体工学手柄使得门的开合更加轻松和方便。

机械锁允许从室内锁闭门扇。它简单而可靠。

附加配置

特殊设计的窗户（尺寸为627 x 327或607 x 202毫米）确保与门板紧密贴合，从而保护门板免受霜冻和热量损失。窗户采用黑色边框制造。

通过加装电机和安全操控系统实现门的自动化（参见“门自动化”部分）。

手动链条传动装置可安装在所有提升方式的工业门上，用于手动开启和关闭门体。

扭簧平衡系统最高设计寿命长达 100,000 次使用循环。

Technical description

尺寸表

参数

数值

洞口高度

2 000 - 9 000

洞口宽度

2 000 - 12 000

门楣空间

150 以上

侧部空间

120 以上

结构

单板滑升门视窗，尺寸505*90mm
带抗风加强筋的单板门门板
不带抗风加强筋的单板门门板
门板纵向加强铝型材
宽度超过4米的单板门，将同时配备抗风加强筋和纵向加强铝型材

标准结构方案

低空间提升绳轮前置。

简写符号, 参数名称	计算公式
H, 毫米洞口高度	H
h, 毫米门楣高度	≥ 230； ≥ 260（带顶置驱动器）
B, 毫米门楣宽度	B
A, 毫米安装辅轨高度	H + 110
Ab, 毫米实心轴高度	≥ A + 59
A1, 毫米垂直轨道高度	А - 543
A2,毫米水平轨道高度	А - 106
E, 毫米水平轨道长度	Н + 300
Db,毫米扭簧平衡系统工作面积	取决于洞口的大小和门体的重量
S, 毫米最小侧面空间	120
P, 毫米顶部电机运行空间	Н + 1 185
n, 毫米门体完全开启后门板遮挡住的洞口高度	最大190（无驱动器），开口宽度不超过4500；最大235（无驱动器），开口宽度超过4500；最大10（带顶置驱动器），开口宽度不超过4500；最大70（带顶置驱动器），开口宽度超过4500。

低提升，前置卷筒（标准RKTN导轨套装）

简写符号, 参数名称	计算公式
H, 毫米洞口高度	H
h, 毫米门楣高度	≥ 160
B, 毫米门楣宽度	B
A, 毫米安装辅轨高度	H + 54
Ab, 毫米实心轴高度	≥ A + 59
A1, 毫米垂直轨道高度	А - 552
A2,毫米水平轨道高度	А - 115
E, 毫米水平轨道长度	Н + 440
Db,毫米扭簧平衡系统工作面积	取决于开口尺寸和门板重量。
S, 毫米最小侧面空间	120
P, 毫米顶部电机运行空间	Н + 1 185
n, 毫米门体完全开启后门板遮挡住的洞口高度	高达 245 - 无驱动，开口宽度不超过 4500；高达 300 - 无驱动，开口宽度超过 4500；高达 60 - 带顶置驱动，开口宽度不超过 4500；高达 125 - 带顶置驱动，开口宽度超过 4500。

低提升，滚筒后置。

简写符号, 参数名称	计算公式
H, 毫米洞口高度	H
h, 毫米门楣高度	≥ 150 ≥ 180（带天花板驱动）
B, 毫米门楣宽度	B
A, 毫米安装辅轨高度	当 h < 170: H + 110; 当 150 ≤ h ≤ 170: H + h - 60
Ab, 毫米实心轴高度	当 h ≤ 170: H + 55; 当 150 ≤ h ≤ 170: H + h - 47
A1, 毫米垂直轨道高度	А - 543
A2,毫米水平轨道高度	А - 106
E, 毫米水平轨道长度	Н + 510
Db,毫米扭簧平衡系统工作面积	取决于开口尺寸和门板重量。
S, 毫米最小侧面空间	120
P, 毫米顶部电机运行空间	Н + 1 185
n, 毫米门体完全开启后门板遮挡住的洞口高度	240（无驱动）； 40...60（带天花板驱动）。

标准提升

简写符号, 参数名称	计算公式
H, 毫米洞口高度	H
h, 毫米门楣高度	> 500
B, 毫米门楣宽度	B
A, 毫米安装辅轨高度	H + 250…985
Ab, 毫米实心轴高度	А + 86/97
A1, 毫米垂直轨道高度	Н - 300
E, 毫米水平轨道长度	取决于角度α°（限制门工作区域深度的尺寸）。
Db,毫米扭簧平衡系统工作面积	取决于开口尺寸和门板重量。
S, 毫米最小侧面空间	120
α°导轨相对于水平面的倾斜角	5...65（是5°的倍数）。
Q, 毫米轴驱式电机安装位置面积	300

提高提升。

简写符号, 参数名称	计算公式
H, 毫米洞口高度	H
h, 毫米门楣高度	> 520
B, 毫米门楣宽度	B
HL, mm 水平轨道底部至洞口上边缘的距离	默认情况下，h = 330。
A, 毫米安装辅轨高度	H + HL
Ab, 毫米实心轴高度	A + 86/97
A1, 毫米垂直轨道高度	А - 580
A2,毫米水平轨道高度	А - 53
E, 毫米水平轨道长度	H - НL + 470...600
Db,毫米扭簧平衡系统工作面积	取决于开口尺寸和门板重量。
S, 毫米最小侧面空间	120
Q, 毫米轴驱式电机安装位置面积	300

提高提升轴下置

简写符号, 参数名称	计算公式
H, 毫米洞口高度	H
h, 毫米门楣高度	≥1 600
B, 毫米门楣宽度	B
HL, mm 水平轨道底部至洞口上边缘的距离	1 330 ≤ HL ≤ h - 150
A, 毫米安装辅轨高度	H + HL
Ab, 毫米实心轴高度	H + 400...600 + 280
A1, 毫米垂直轨道高度	А - 580
A2,毫米水平轨道高度	А - 53
E, 毫米水平轨道长度	H - НL + 470...600
Db,毫米扭簧平衡系统工作面积	取决于开口尺寸和门板重量。
S, 毫米最小侧面空间	≥ 300
Q, 毫米轴驱式电机安装位置面积	≥ 500

倾斜高升

简写符号, 参数名称	计算公式
H, 毫米洞口高度	H
h, 毫米门楣高度	≥ 500
B, 毫米门楣宽度	B
HL, mm 水平轨道底部至洞口上边缘的距离	330
A, 毫米安装辅轨高度	H + HL + 15...749
Ab, 毫米实心轴高度	≤ А + 86/97
A1, 毫米垂直轨道高度	Н + HL - 330...580
E, 毫米水平轨道长度	取决于角度 α°（限制门的工作区域深度的尺寸）
Db,毫米扭簧平衡系统工作面积	取决于开口尺寸和门板重量。
S, 毫米最小侧面空间	120
α°导轨相对于水平面的倾斜角	5...65（是5°的倍数）。
Q, 毫米轴驱式电机安装位置面积	300

倾斜高举，鼓轮在下

简写符号, 参数名称	计算公式
H, 毫米洞口高度	H
h, 毫米门楣高度	≥ 500
B, 毫米门楣宽度	B
HL, mm 水平轨道底部至洞口上边缘的距离	≥ 1 330
A, 毫米安装辅轨高度	H + HL + 15...749
Ab, 毫米实心轴高度	> H + 680
A1, 毫米垂直轨道高度	Н + HL - 330...580
E, 毫米水平轨道长度	取决于角度 α°（限制门的工作区域深度的尺寸）
Db,毫米扭簧平衡系统工作面积	取决于开口尺寸和门板重量。
S, 毫米最小侧面空间	300 min
α°导轨相对于水平面的倾斜角	5...65（是5°的倍数）。
Q, 毫米轴驱式电机安装位置面积	≥ 650

垂直提升

简写符号, 参数名称	计算公式
H, 毫米洞口高度	H
h, 毫米门楣高度	> Н + 500
B, 毫米门楣宽度	B
A, 毫米安装辅轨高度	2H + 120
Ab, 毫米实心轴高度	A + 166
A1, 毫米垂直轨道高度	Н
S, 毫米最小侧面空间	120
Q, 毫米轴驱式电机安装位置面积	300

垂直提升，下部滚筒

简写符号, 参数名称	计算公式
H, 毫米洞口高度	H
h, 毫米门楣高度	> H + 120
B, 毫米门楣宽度	B
A, 毫米安装辅轨高度	2H + 120
Ab, 毫米实心轴高度	H + 680
A1, 毫米垂直轨道高度	H + 850
S, 毫米最小侧面空间	500 min
Q, 毫米轴驱式电机安装位置面积	≥ 650

标准提升

简写符号, 参数名称	计算公式
H, 毫米洞口高度	H
h, 毫米门楣高度	R381: ≥ 420; R305: ≥ 350
B, 毫米门楣宽度	B
A, 毫米安装辅轨高度	R381: H + 235; R305: H + 165
Ab, 毫米实心轴高度	A + 97
A1, 毫米垂直轨道高度	R381: A — 580; R305: A — 490
A2,毫米水平轨道高度	А - 110
E, 毫米水平轨道长度	R381: H + 200; R305: H + 250
Db,毫米扭簧平衡系统工作面积	取决于开口尺寸和门板重量。
S, 毫米最小侧面空间	120
P, 毫米顶部电机运行空间	Н + 1 060
Q, 毫米轴驱式电机安装位置面积	300

技术规格

参数	数值	备注
门板热传递阻力，m²·°С/Вт，等级（符合 ГОСТ 31174 标准）	1,13 (А)	门板重量取决于门的尺寸，适用于尺寸为3 500 x 3 000 毫米的门。
隔音性能，dB，等级（ГОСТ 31174）	24 (А)
抗风载荷能力，帕（Pa），等级（符合 ГОСТ 31174 标准）	460 (В)
手动开启和关闭的力度，牛顿（N），不超过	260
抗压差水密性能极限，帕（Pa）（符合 ГОСТ 31174 标准）	250
体积空气渗透性，m³/m²*小时（符合 ГОСТ 31174 标准）	4,9
无故障开启/关闭循环次数，不小于	门的可靠性为120,000次，弹簧轴机的为25,000次（默认值）。
门板重量，公斤/平方米	13,5	门的重量具体取决于使用的面板类型。

产品使用条件

1. 门扇的各部分必须沿着轨道平滑移动，并且门本身必须平衡，即其重量必须与扭簧的扭力相等。

2.手动开关工业门时，请勿用力过猛。禁止突然猛拉。

3. 确保门运行时，人和动物不在门的区域内。

4.严禁在活动门扇下方移动，否则可能导致受伤。

5.开启和关闭时，请勿使门扇受到冲击或干扰其自由运动。

6. 确保门扇移动时开口内没有异物或碎屑。它们的存在会导致门的倾斜和堵塞。

7. 请勿使导轨和滚轮受到污染，因为这可能会影响平稳运行，如果门有电机，则会导致电机过载和故障。

包装

硬纸板包装	包装特点
描述	分段门的轨道系统和门板采用硬纸板和聚苯乙烯泡沫塑料组合包装，并覆盖缠绕膜；安装用五金盒采用瓦楞纸板箱包装，并用包装膜密封；所有包裹均配有包含订单数据以及公司徽标的信息贴纸
包装物	纸板、聚苯乙烯泡沫、缠绕膜、胶带
宽度，mm	门板包装– 500–600
高度，毫米	门板包装– 200–800
长度，mm	门板包装– 2,100–12,100
毛重，公斤	最多 1,000 个
每包数量，件	门板包装 3 至 17 块门板；轨道包装- 1 个轨道包装；五金件包装 - 一个完整的盒子（可能有多个）；

附加说明

Installation

安装方法

墙面安装：门体轨道安装在洞口内侧的墙壁和门楣上。墙壁左右侧空间要求最小120 毫米。

建筑工地准备

要对安装洞口进行详细测量，需要准备卷尺和水平仪。所有测量均在室内进行。每个测量值必须至少在三个点处测量（两端位置和中心位置）。
H–洞口高度（从地板到洞口顶部的距离）。
B–洞口宽度（洞口左边缘到右边缘的距离）。
h –门楣（从洞口顶部到天花板的距离）最小 150 毫米。
b1/ b2 –左/右侧部空间（从洞口相应边缘到障碍物的距离）最小 120 毫米。
L–房间的深度。
测量H和B时，取最大值作为最终尺寸。
测量h、b1、b2和L时，取最小值。
洞口整个宽度上的地面高度差不应超过 10 毫米。必须确保安装平面（墙壁和天花板）符合安装条件要求。安装轨道的安装面必须是完整坚固耐用的；如果无法做到这一点，则需使用金属材料（钢制方管或其他型钢）重新制作出一个符合安装条件的洞口。

保修义务

道瀚集团给与买家一年的保修承诺。
