装卸货平台主体
控制箱连接电缆
侧边密封条
DCUT-1 基础控制单元 - 电源：380V 三相 - 平台操作方式：按钮长按控制 - 停车位复位方式：按钮长按复位 - 门关闭时自动锁定平台
DCUT-2 多功能控制单元 - 电源：380V 三相 - 平台操作方式：按钮长按控制 - 停车位复位方式：单按 AUTO 键自动复位 - 门关闭时自动锁定平台 - 可连接内外交通信号灯 - 平台照明功能 - 维护需求指示灯 - 数字显示屏
DCUT-3 码头综合控制单元 - 电源：380V 三相 - 平台操作方式：按钮长按控制 - 停车位复位方式：单按 AUTO 键自动复位 - 门关闭时自动锁定平台 - 可连接内外交通信号灯 - 平台照明功能 - 维护需求指示灯 - 数字显示屏 - 工业门电机驱动控制 - 充气式门封电动控制
光电传感器 用于平台与滑升门的互锁系统。门关闭时传感器将锁定平台操作，防止门体损坏。
车轮导引轨 确保车辆快速准确停靠码头，保护门封和建筑墙体。采用159mm直径钢管制作，带安装法兰。基础色RAL2004，可选任意RAL色。提供两种安装方式：膨胀螺栓固定或混凝土预埋。
防护围栏 室内安装，保护墙体免受叉车碰撞。采用100-159mm直径圆管制作，可定制形状。基础色RAL2004，可选任意RAL色。
防撞立柱 保护门框立柱免受叉车撞击。安装于室内立柱前方，直径100-159mm。基础色RAL2004，可选任意RAL色。
TRAFFICLIGHT-LED 交通信号灯 确保货车与叉车在装卸过程中的安全通行。兼容DCUT-2/DCUT-3控制单元。
货号 BR250x250x100 标准橡胶防撞块250×250×100mm，保障货车安全停靠，防止建筑墙体损坏。安装尺寸见"图纸"章节。
货号 BR450x250x100 标准橡胶防撞块450×250×100mm，保障货车安全停靠，防止建筑墙体损坏。安装尺寸见"图纸"章节。
货号 BRC510х250х330 悬臂式橡胶防撞块510×250×330mm（外廓尺寸），基于450×250×100mm防撞块开发。适用于车厢高度可能超过平台高度的场合。安装尺寸见"图纸"章节。
货号 BRM610х250х175 可动式橡胶防撞块610×250×175mm（外廓尺寸），基于450×250×100mm防撞块开发。随货车装卸升降同步移动，耐磨性显著提升。仅适用于1000mm伸缩式舌板平台。安装尺寸见"图纸"章节。
货号 BRM600х364х110 可动式橡胶防撞块600×364×110mm（外廓尺寸），基于450×250×100mm防撞块开发。随货车装卸升降同步移动，耐磨性显著提升。安装尺寸见"图纸"章节。
货号 BRSP(16)465х250х165 带16mm钢护板的防撞块465×250×165mm（外廓尺寸）。由450×250×100mm橡胶缓冲芯和外部钢护板组成，延长使用寿命。此部件属于易损件，正常磨损不在保修范围。安装尺寸见"图纸"章节。
货号 BRSP(16)465х250х165S 带16mm钢护板和停车传感器的防撞块465×250×165mm。具有安全对接监测功能，其他特性同BRSP(16)465х250х165。需配合停车雷达系统使用。
货号 BS500х255х205 带减震插件的钢制防撞块500×255×205mm，混合式设计。由橡胶颗粒减震芯和可动钢外壳组成。仅适用于1000mm伸缩式舌板平台。安装尺寸见"图纸"章节。
货号 BS800х255х205 带减震插件的钢制防撞块800×255×205mm，混合式设计。由橡胶颗粒减震芯和可动钢外壳组成。仅适用于1000mm伸缩式舌板平台。安装尺寸见"图纸"章节。
码头LED照明灯（带支架）

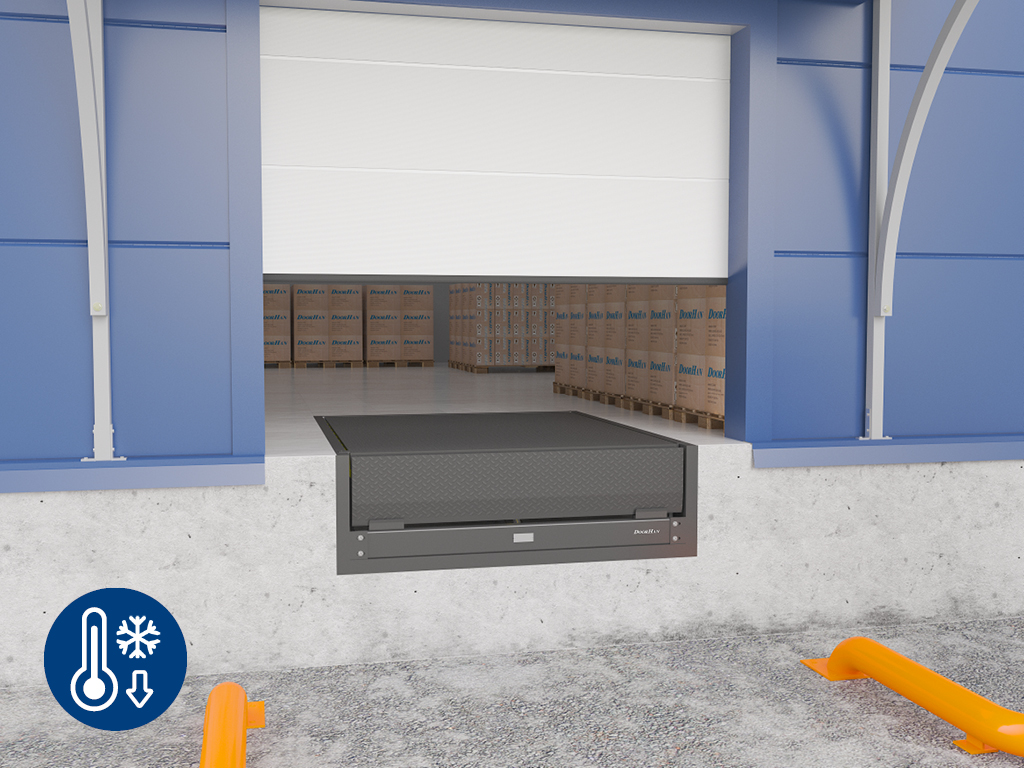

冬季套件 包含带加热功能的液压站，支持-30°C环境温度下正常运行。

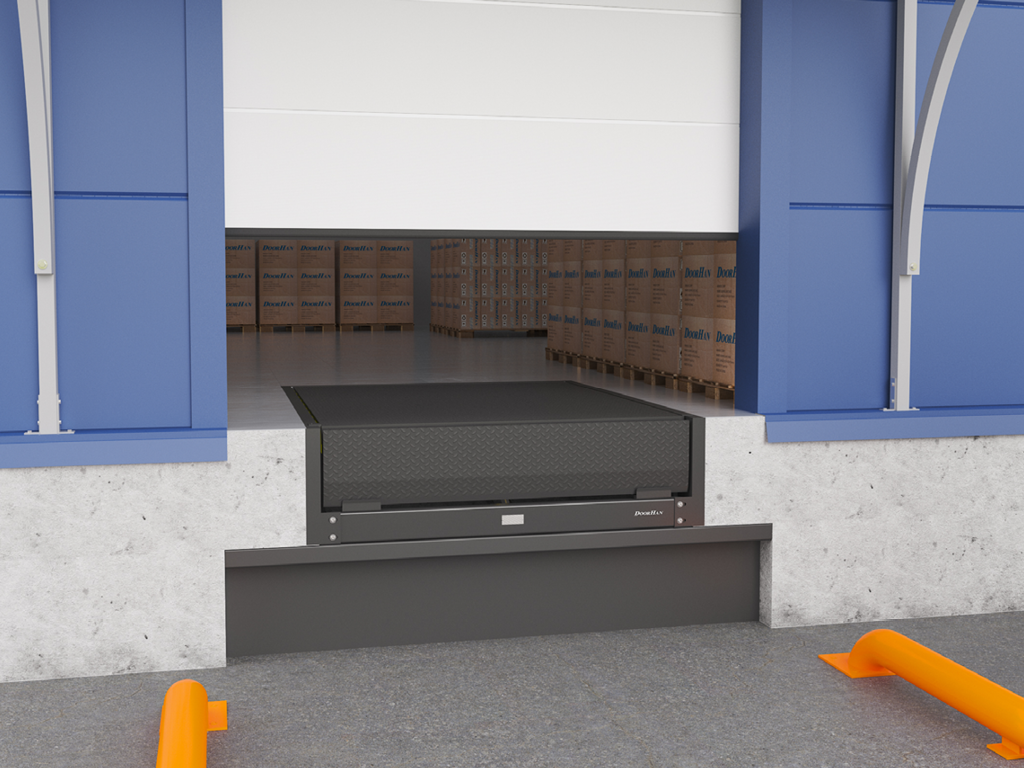

尾板舱门帘
标准500毫米舌板
35毫米斜角。整体式无分割舌板设计，适用于统一宽度车型车队。
1000毫米加长舌板
35毫米斜角。整体式无分割舌板设计，适用于500毫米舌板长度不足的情况，或当保温门在平台前关闭形成建筑保温密闭空间时创建"温控装卸区"。
三段式可调舌板
35毫米斜角。由三个独立舌板组成，可整体伸出或单独使用中间段及1-2个侧边段。支持装卸窄于标准宽度的车辆作业。仅适用于6,000公斤承载平台。
五段式可调舌板
35毫米斜角。由五个独立段组成，可整体伸出或单独使用中间段及1-4个侧边段。支持窄于标准宽度的车辆作业。仅适用于6,000公斤承载平台。
楔形适配舌板
35毫米斜角。整体式无分段设计，适用于车辆未精确停靠中心位置的情况，可防止车辆损伤并适配不同宽度车型。
无折弯舌板
35毫米斜角。整体式无分割舌板设计，专为低底盘叉车设计，适用于统一宽度车型车队。
| 参数 | 数值 | 备注 |
|---|---|---|
| 长度，毫米 | 2500 / 3000 / 3500 / 4000 | |
| 产品重量，千克 | 1000 / 1100 / 1200 / 1350 | |
| 允许载荷，千克（千牛） | 6 000 (60) / 10 000 (100) | |
| 最大点载荷，牛/平方毫米 | 1,3 | （8毫米面板） |
| 最大点载荷，牛/平方毫米 | 6,5 | （10毫米面板） |
| 功率，W | 1 100 | 液压泵电机功率 |
| 电源电压，B | 380，三相 | |
| 电源电压，B | 24 | 控制电路电压 |
| IP防护等级 | IP54 | |
| 涂装前表面清洁等级 | Sa 2 | |
| 最小涂层厚度，微米 | 60 | |
| 工作温度范围，°C | -20...+50 | -20至-30℃需选配"冬季套件" |
| 升降油缸数量，个 | 2 | |
| 工作油液 | 美孚DTE10 EXCEL液压油 | 或同类产品 |
1. 为确保装卸货平台可靠稳定运行，建议定期进行技术检查和维护保养。
2. 操作装卸货平台时，确保工作区域内无人员和货物滞留。
3. 平台运行期间，必须保持大门完全开启状态。
4. 确认车辆停靠位置正确。存在溜车风险时，必须使用车轮固定器锁定轮胎。
5. 装卸作业前，需确保坡道全宽度贴合车厢。坡道进入车厢的最小搭接深度为100毫米。
6. 控制单元安装位置应确保操作员全程可见装卸过程。
7. 配备充气轮胎的标准叉车可使用点载荷1.3牛/平方毫米的装卸货平台。
8. 高胎压设备（电动堆高机/托盘车/前移式叉车/聚氨酯轮胎拣选车）必须选用点载荷6.5牛/平方毫米的平台。
1. 吊装设备要求：
- 叉车（最小承载能力35千牛，货叉长度不小于2000毫米）
- 起重机（最小起重能力20千牛）
2. 安装设备要求：
- 电焊机（5-200安培）或同类设备
- 3毫米焊条
悬挂式装卸货平台带伸缩式舌板 DSS系列（俄罗斯）
悬挂式装卸货平台带伸缩式舌板 DSIS系列（欧洲）
嵌入式装卸货平台带伸缩式舌板 DSE系列（俄罗斯）
嵌入式装卸货平台带伸缩式舌板 DSIE系列（欧洲）
DSE基坑布置图（平台前门式）（俄罗斯）
DSIE基坑布置图（平台前门式）（欧洲）
DSS基坑布置图（俄罗斯）
DSIS基坑布置图（欧洲）
DSE基坑布置图（无内置升降机）（俄罗斯）
DSE基坑布置图（带内置升降机）（俄罗斯）
DSIE基坑布置图（无内置升降机）（欧洲）
DSIE基坑布置图（带内置升降机）（欧洲）
基坑荷载分布示意图
防撞块安装图 BR250x250x100, BR450x250x100, BRC510x250x330, BRM610x250x175, BRM600x364x110
防撞块安装图 BRSP(16)465x250x165, BRSP(16)465x250x165S, BRSP(10)460x250x160, BS500x255x205,

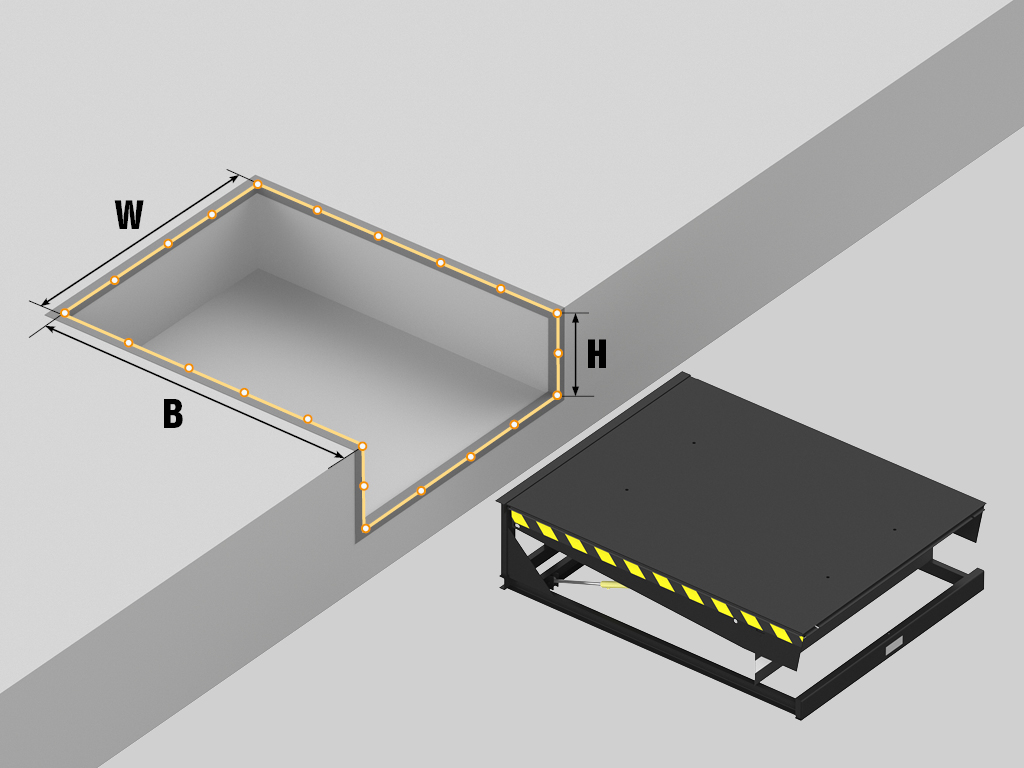

SDS系统基坑准备示意图
车轮导引轨
车轮导引轨安装示意图
DoorHan集团生产的带伸缩式舌板装卸货平台保修期为：自购买之日起，零售和经销商订单均享受1年性能保修服务。
标准电源插头（可选配件），用于将控制单元连接至电网。

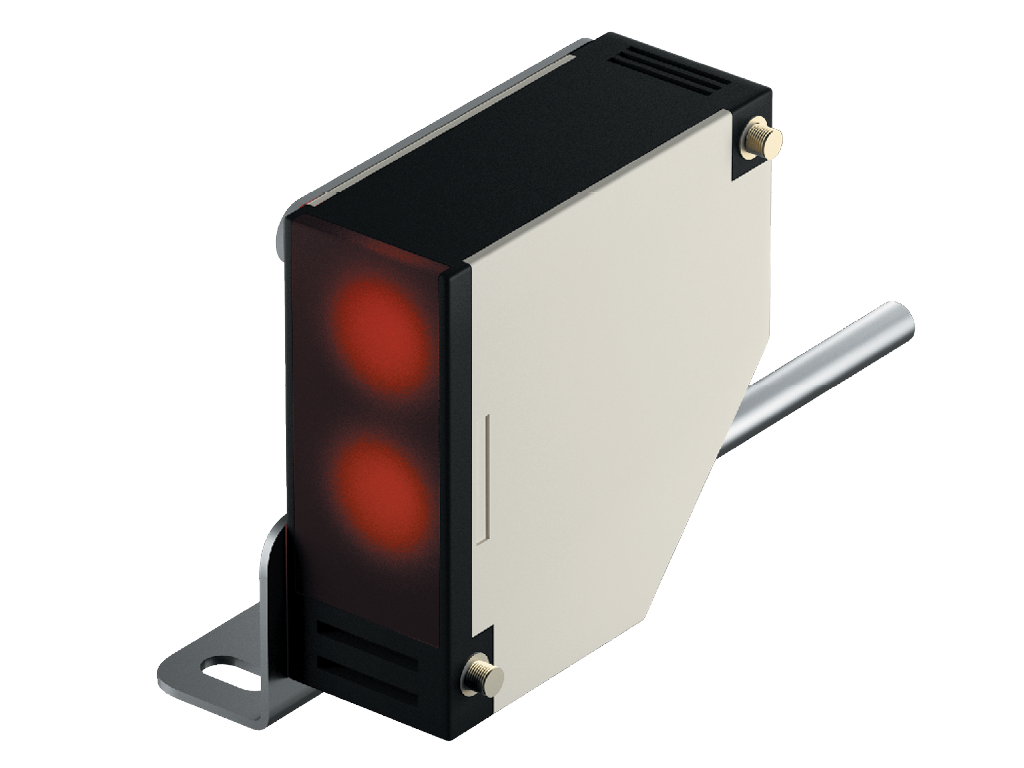

光电传感器安装在门的上轨道上，用于检测门的位置。

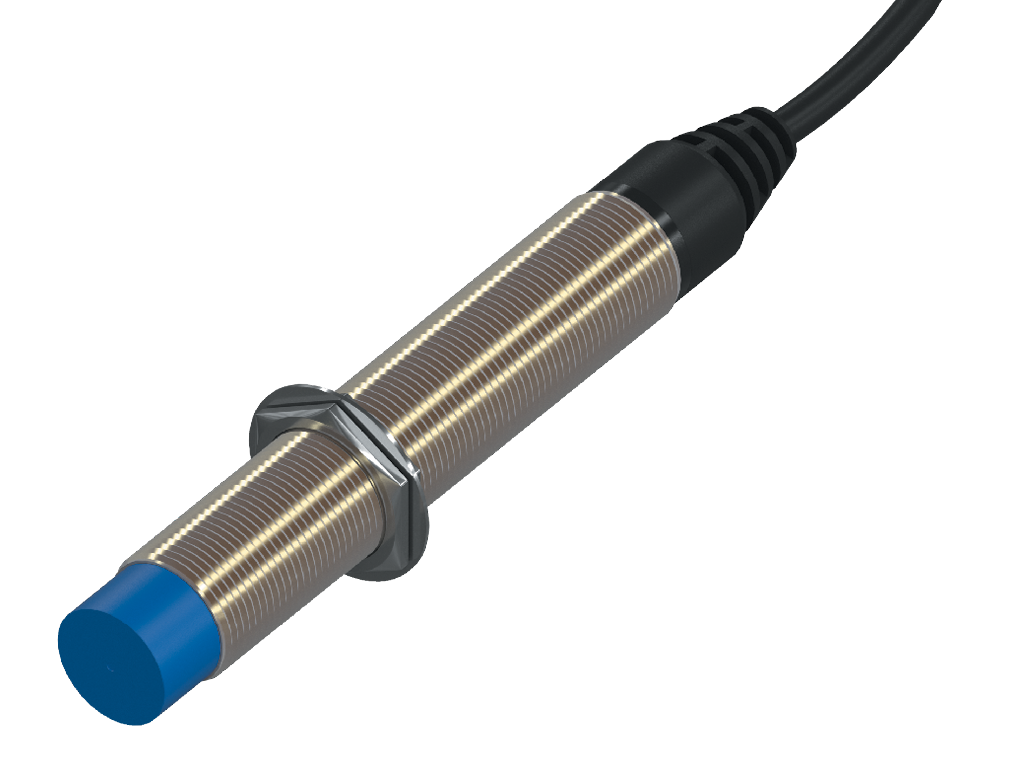

感应式舌板位置传感器安装在装卸货平台上，用于监测舌板状态。

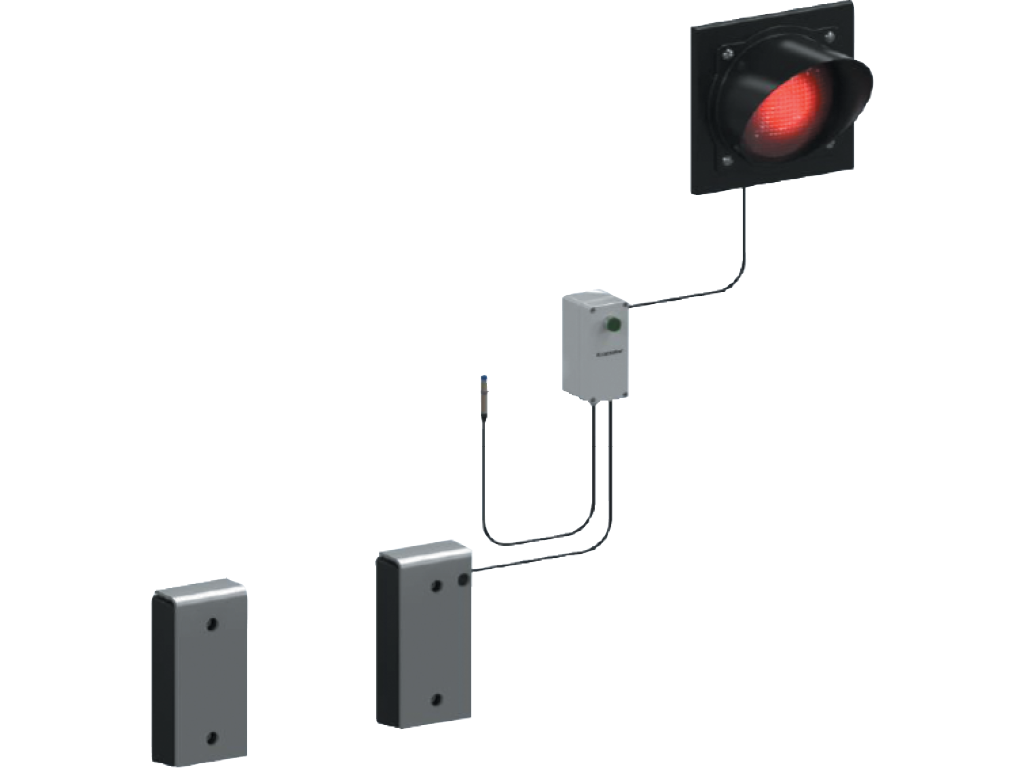

“PARKON” 系统使货车与装卸平台的对接更加便捷安全。交通信号灯的灯光指示可帮助驾驶员控制车辆与装卸货平台的距离。
