立柱和箱体采用镀锌钢材。
直径90/130毫米的镀锌钢轴。
挤出聚乙烯导轨。
由900–1200克/平方米的不透明加强PVC制成的门帘。
伺服电机控制单元，安装在250×450×150毫米的钢制喷漆外壳中，防护等级为IP54。
红外传感器安装在距地面500毫米的高度，以及安装在侧立柱顶部用于检测门帘在开启时的异常展开。
柱式外置红外传感器和信号灯。
控制单元外壳采用AISI304不锈钢材质。
驱动装置和立柱加热系统。
当安全底边碰到障碍物时，传感器通过无线电信号将指令传递给控制单元，打开门；在断电情况下，可使用手动手柄开启门。
侧面驱动。

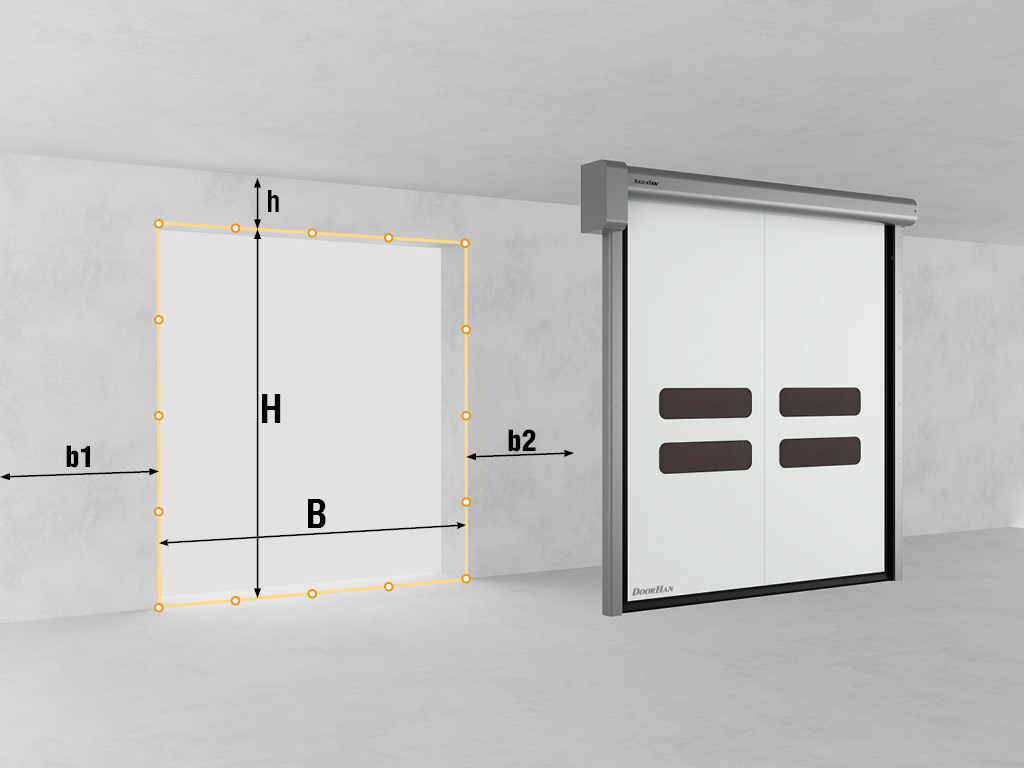

| 简写符号, 参数名称 | 计算公式 |
|---|---|
| B, 毫米门楣宽度 | 从 1600 到 5700 |
| H, 毫米洞口高度 | 从 1800 到 5800 |
前置驱动。
| 简写符号, 参数名称 | 计算公式 |
|---|---|
| B, 毫米门楣宽度 | 从 1600 到 5700 |
| H, 毫米洞口高度 | 从 1800 到 5800 |
| 参数 | 数值 | 备注 |
|---|---|---|
| 抗风等级，km/h | CLASS1（最高82） | 适用于门尺寸 6 000 × 6 000 毫米 |
| 抗风等级，km/h | CLASS2（最高90） | 适用于门尺寸 5 000 × 5 000 毫米 |
| 抗风等级，km/h | CLASS3（最高120） | 适用于门尺寸 3 000 × 3 000 毫米 |
| 开启速度，m/s | 2,0 | 适用于门尺寸小于 3 000 × 3 000 毫米 |
| 开启速度，m/s | 1,5 | 适用于门尺寸小于 5 000 × 5 000 毫米 |
| 开启速度，m/s | 1,0 | 适用于门尺寸小于 6 000 × 6 000 毫米 |
| 关闭速度，m/s | 0,5 | |
| 工作温度范围，°C | -30 至 +50 | 在使用加热系统时；在温度范围为 -16 至 -30 °C 时，门板结构中不含强化材料，且不能安装透明窗格；“安全型材”选项不可用 |
| 功率，W | 1 500 | |
| IP防护等级 | IP54 | 末端位置由编码器监控 |
| 电源电压，B | 220伏/50赫兹 | 单相 |
| 电源电压，B | 380 В / 50 Гц | 三相 |
| 无故障开启/关闭循环次数，不小于 | 1 500 000 | 取决于操作条件 |
风载荷抵抗能力适用于SpeedRoll系列门，在门完全关闭的情况下。 门不适用于具有不稳定和较高风载的区域，这些区域可能由自然或人为因素引起，例如：靠近海滨或山区的建筑物；有多个进出口的多层地下车库；具有强力通风系统的生产车间；建筑物结构复杂，拥有多个门洞，容易出现强烈的气流。 如果存在一个或多个上述因素，建议使用SpeedFold系列门或HSSD系列硬质快卷门。
为了确保门的可靠性和无故障工作，建议定期进行技术检查和维护。
手动开启和关闭门时，使用手摇把。
不要用力撞击门，也不要阻碍其自由开启和关闭。
避免污染PVC门板的导轨。
禁止在门开启和关闭过程中站在门洞内，以避免发生伤害。
自我恢复功能用于应急情况下的工作，例如在交通工具不小心撞击的情况下，且不适用于门帘故意和反复从导轨中脱落的情况。 自我恢复功能通过允许门帘上的“拉链”从塑料导轨中脱落来确保其功能。 如果门帘或系统部件承受的撞击超过其设计承受能力，功能无法正常工作。例如，快速撞击门帘、锋利物体撞击、用叉车抬起顶端撞击等情况都会影响功能的正常运作。
| 木质包装 | 包装特点 |
|---|---|
| 包装物 | 气泡膜、泡沫塑料、木托盘、木条 |
| 长度，mm | 取决于门组成部分的长度 |
| 宽度，mm | 从640到705 |
| 高度，毫米 | 从480到730 |
DoorHan公司使用液压起重机或具有至少2米叉齿的叉车进行快卷门的装载。买方或安装人员需提供同样的设备用于搬运包装好的门。叉齿应插入由制造商提供的木托盘下方并从另一侧伸出。使用起重机或其他起重设备时，建议使用符合负载能力的吊带。
在冷库内使用门时，建议不安装轴外罩。
SPEEDROLL SDI系列快速快卷门（电机侧置）配备DOORHAN SERVO 0.75千瓦自动控制系统
SPEEDROLL SDI系列快速快卷门安装图（电机侧置）配备DOORHAN SERVO 0.75千瓦自动控制系统
SPEEDROLL SDI系列快速快卷门（电机侧置）配备DOORHAN SERVO 1.5千瓦自动控制系统
SPEEDROLL SDI系列快速快卷门安装图（电机侧置）配备DOORHAN SERVO 1.5千瓦自动控制系统
客户可享受DoorHan公司生产的高速快卷门自购买之日起1年订单保修期。
DoorHan (220/380 В).
立柱和箱体采用镀锌钢材。
直径90/130毫米的镀锌钢轴。
挤出聚乙烯导轨。
由900–1200克/平方米的不透明加强PVC制成的门帘。
伺服电机控制单元，安装在250×450×150毫米的钢制喷漆外壳中，防护等级为IP54。
红外传感器安装在距地面500毫米的高度，以及安装在侧立柱顶部用于检测门帘在开启时的异常展开。
柱式外置红外传感器和信号灯。
控制单元外壳采用AISI304不锈钢材质。
驱动装置和立柱加热系统。
当安全底边碰到障碍物时，传感器通过无线电信号将指令传递给控制单元，打开门；在断电情况下，可使用手动手柄开启门。
侧面驱动。
| 简写符号, 参数名称 | 计算公式 |
|---|---|
| B, 毫米门楣宽度 | 从 1600 到 5700 |
| H, 毫米洞口高度 | 从 1800 到 5800 |
前置驱动。
| 简写符号, 参数名称 | 计算公式 |
|---|---|
| B, 毫米门楣宽度 | 从 1600 到 5700 |
| H, 毫米洞口高度 | 从 1800 到 5800 |
| 参数 | 数值 | 备注 |
|---|---|---|
| 抗风等级，km/h | CLASS1（最高82） | 适用于门尺寸 6 000 × 6 000 毫米 |
| 抗风等级，km/h | CLASS2（最高90） | 适用于门尺寸 5 000 × 5 000 毫米 |
| 抗风等级，km/h | CLASS3（最高120） | 适用于门尺寸 3 000 × 3 000 毫米 |
| 开启速度，m/s | 2,0 | 适用于门尺寸小于 3 000 × 3 000 毫米 |
| 开启速度，m/s | 1,5 | 适用于门尺寸小于 5 000 × 5 000 毫米 |
| 开启速度，m/s | 1,0 | 适用于门尺寸小于 6 000 × 6 000 毫米 |
| 关闭速度，m/s | 0,5 | |
| 工作温度范围，°C | -30 至 +50 | 在使用加热系统时；在温度范围为 -16 至 -30 °C 时，门板结构中不含强化材料，且不能安装透明窗格；“安全型材”选项不可用 |
| 功率，W | 1 500 | |
| IP防护等级 | IP54 | 末端位置由编码器监控 |
| 电源电压，B | 220伏/50赫兹 | 单相 |
| 电源电压，B | 380 В / 50 Гц | 三相 |
| 无故障开启/关闭循环次数，不小于 | 1 500 000 | 取决于操作条件 |
风载荷抵抗能力适用于SpeedRoll系列门，在门完全关闭的情况下。 门不适用于具有不稳定和较高风载的区域，这些区域可能由自然或人为因素引起，例如：靠近海滨或山区的建筑物；有多个进出口的多层地下车库；具有强力通风系统的生产车间；建筑物结构复杂，拥有多个门洞，容易出现强烈的气流。 如果存在一个或多个上述因素，建议使用SpeedFold系列门或HSSD系列硬质快卷门。
为了确保门的可靠性和无故障工作，建议定期进行技术检查和维护。
手动开启和关闭门时，使用手摇把。
不要用力撞击门，也不要阻碍其自由开启和关闭。
避免污染PVC门板的导轨。
禁止在门开启和关闭过程中站在门洞内，以避免发生伤害。
自我恢复功能用于应急情况下的工作，例如在交通工具不小心撞击的情况下，且不适用于门帘故意和反复从导轨中脱落的情况。 自我恢复功能通过允许门帘上的“拉链”从塑料导轨中脱落来确保其功能。 如果门帘或系统部件承受的撞击超过其设计承受能力，功能无法正常工作。例如，快速撞击门帘、锋利物体撞击、用叉车抬起顶端撞击等情况都会影响功能的正常运作。
| 木质包装 | 包装特点 |
|---|---|
| 包装物 | 气泡膜、泡沫塑料、木托盘、木条 |
| 长度，mm | 取决于门组成部分的长度 |
| 宽度，mm | 从640到705 |
| 高度，毫米 | 从480到730 |
DoorHan公司使用液压起重机或具有至少2米叉齿的叉车进行快卷门的装载。买方或安装人员需提供同样的设备用于搬运包装好的门。叉齿应插入由制造商提供的木托盘下方并从另一侧伸出。使用起重机或其他起重设备时，建议使用符合负载能力的吊带。
在冷库内使用门时，建议不安装轴外罩。
客户可享受DoorHan公司生产的高速快卷门自购买之日起1年订单保修期。
SPEEDROLL SDI系列快速快卷门（电机侧置）配备DOORHAN SERVO 0.75千瓦自动控制系统
SPEEDROLL SDI系列快速快卷门安装图（电机侧置）配备DOORHAN SERVO 0.75千瓦自动控制系统
SPEEDROLL SDI系列快速快卷门（电机侧置）配备DOORHAN SERVO 1.5千瓦自动控制系统
SPEEDROLL SDI系列快速快卷门安装图（电机侧置）配备DOORHAN SERVO 1.5千瓦自动控制系统
