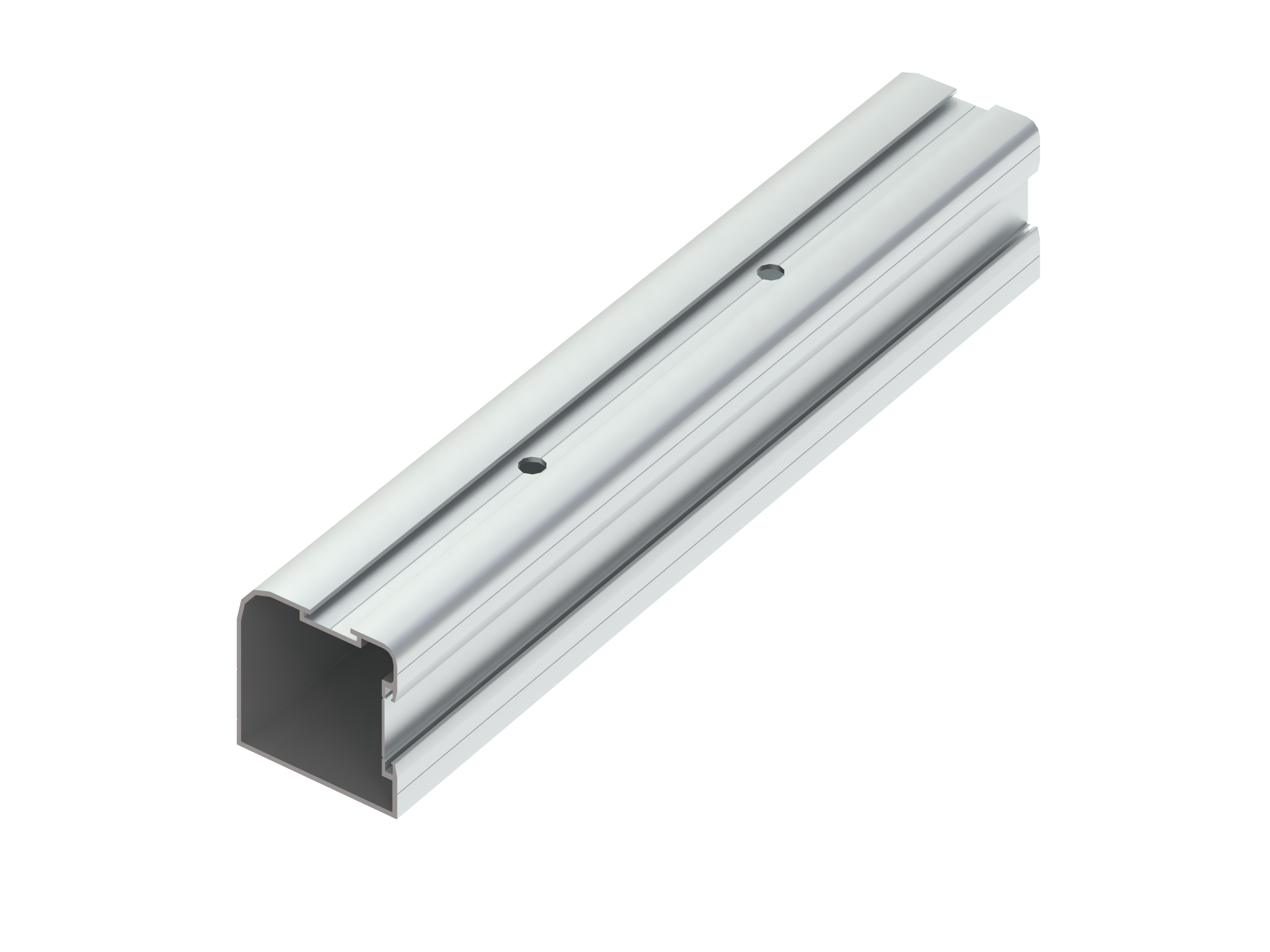

立柱和箱体由镀锌钢制成。
镀锌钢卷轴，直径90/130毫米。

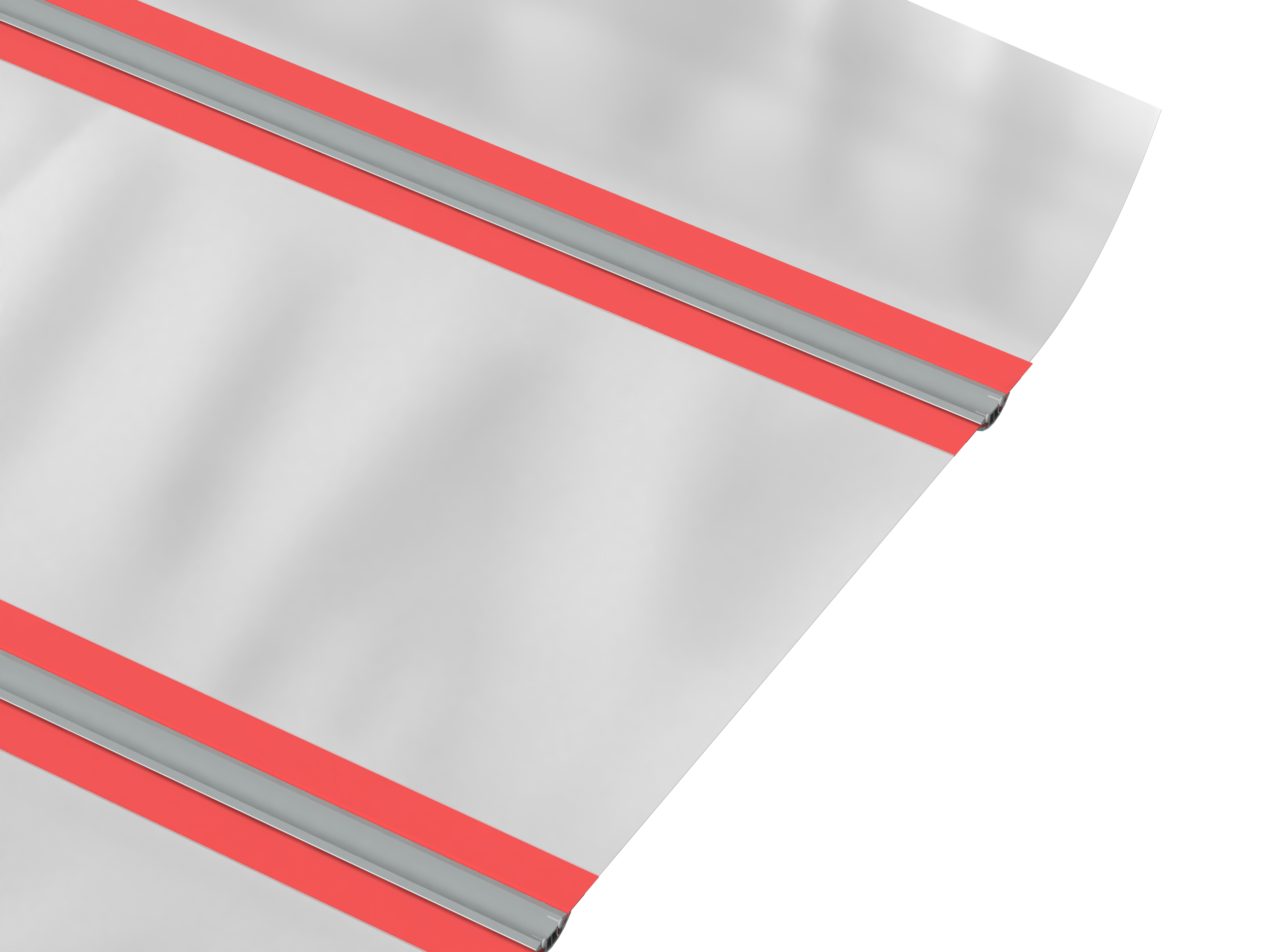

门帘 – 不透明的加固PVC，密度900–1 200克/平方米，带有抗风铝合金肋条。

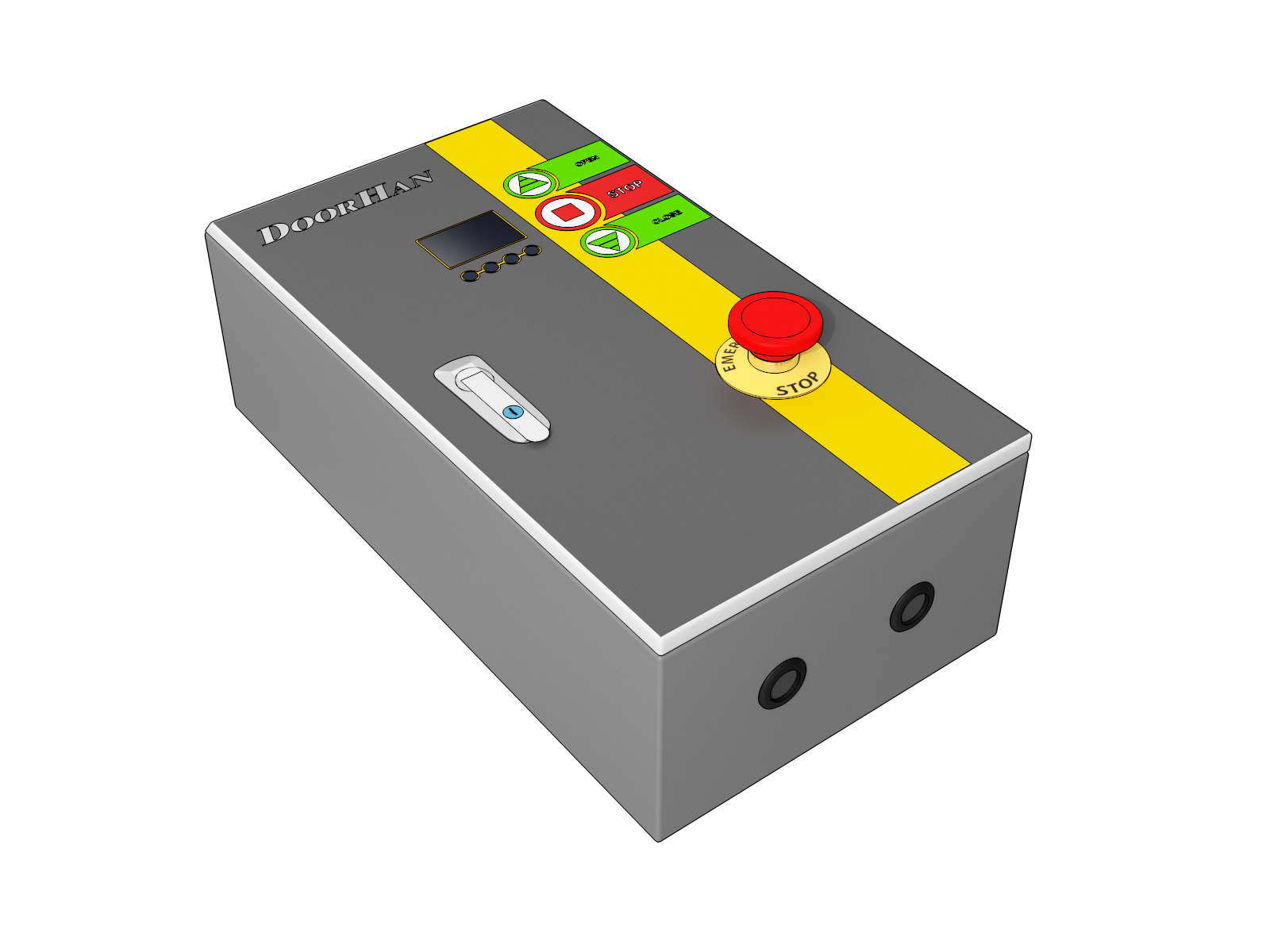

控制单元 – DOORHAN SERVO。
安全系统的红外线光电装置安装在离地面500毫米的高度。
立柱上的外置红外线光电装置和信号灯。

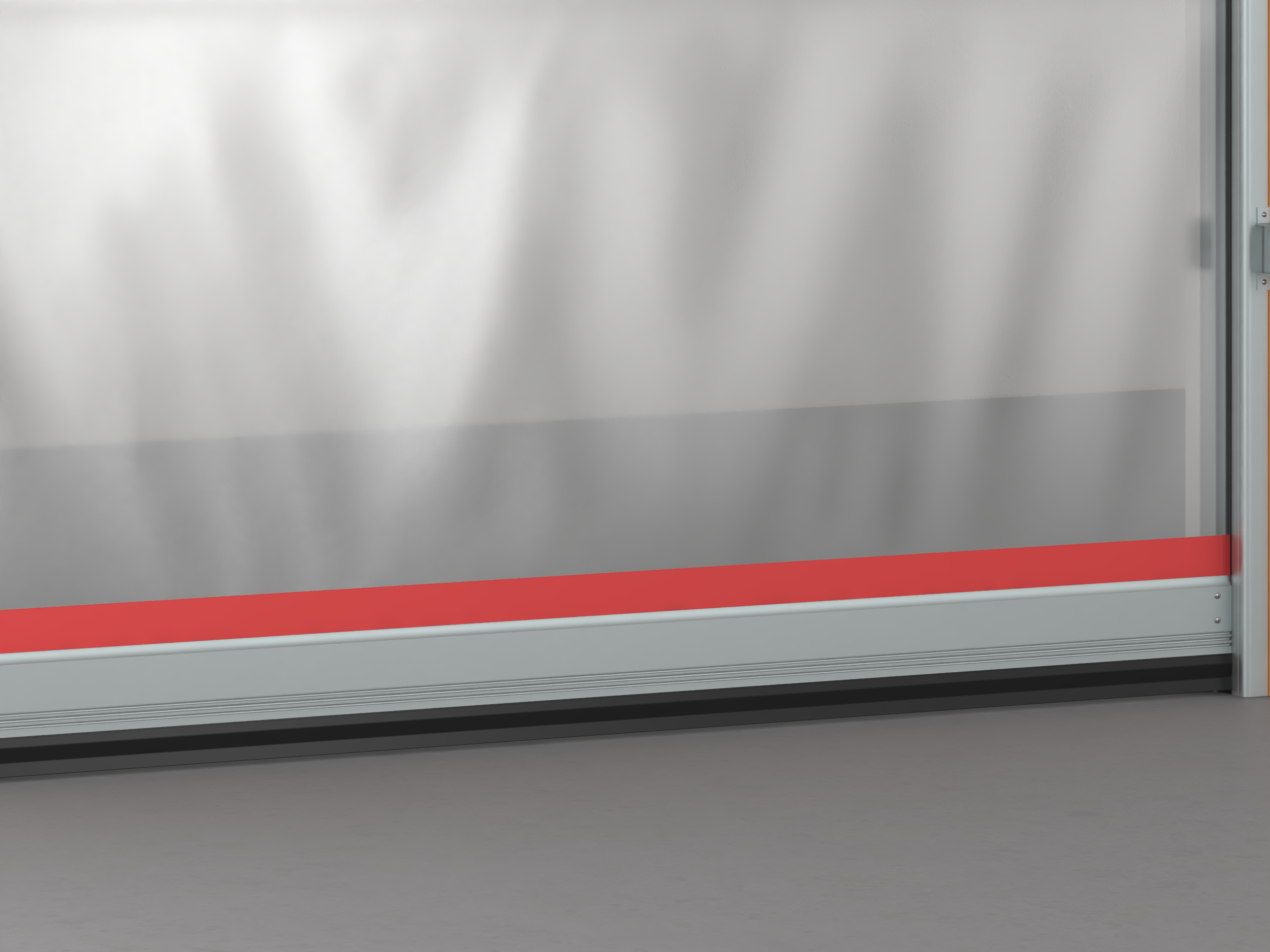

关门时，如果灵敏的门体安全底边边缘接触到障碍物，传感器会通过无线电信号向控制单元发送开门信号。

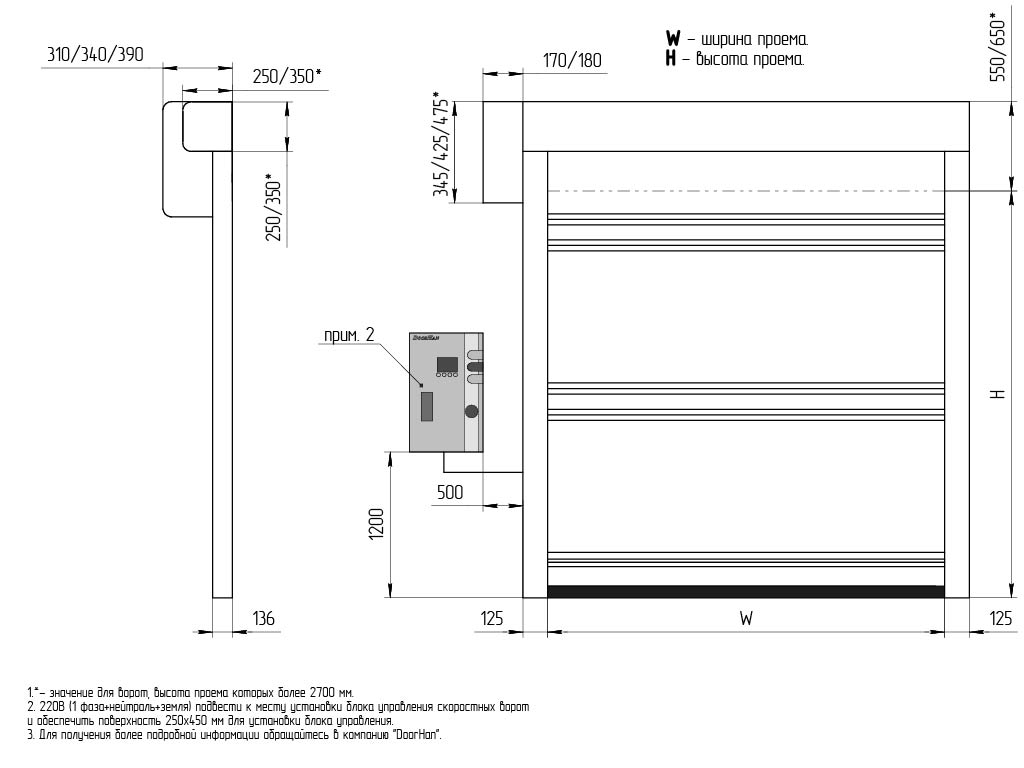

带有侧面驱动器的门的总视图（左侧驱动/右侧驱动）。

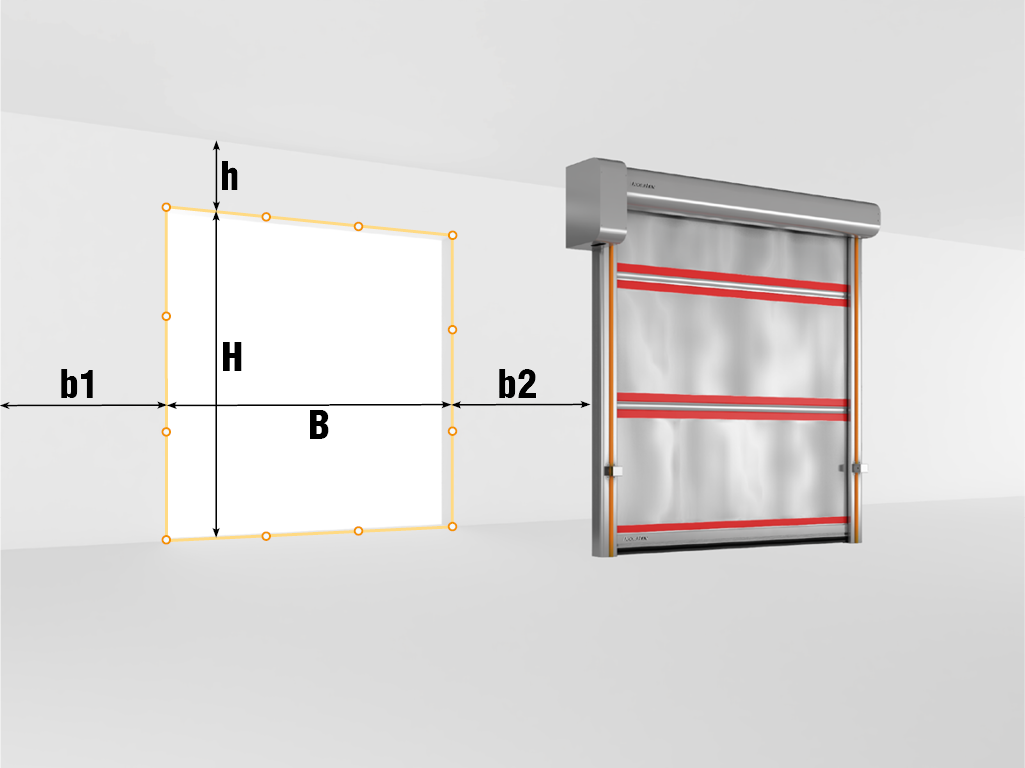

| 简写符号, 参数名称 | 计算公式 |
|---|---|
| H, 毫米洞口高度 | 1 800–4 000 |
| B, 毫米门楣宽度 | 1 800–4 000 |
| 参数 | 数值 | 备注 |
|---|---|---|
| 抗风载荷能力，帕（Pa），等级（符合 ГОСТ 31174 标准） | CLASS1 | 适用于宽度达4 000毫米的门 |
| 开启速度，m/s | 1 | |
| 关闭速度，m/s | 0,5 | |
| 工作温度范围，°C | -5...+50 | |
| 功率，W | 750 / 1 500 | |
| IP防护等级 | IP54 | 终端位置由编码器追踪 |
| 电源电压，B | 220 В / 50 Гц | 单相 |
1. 为确保门的可靠和无故障运行，建议定期进行技术检查和维护。
2. 门的手动开启和关闭通过手柄进行。
3. 请勿撞击门或阻碍其自由开启和关闭。
4. 本门不用于因自然或人为因素导致风载不稳定和过高的场所。
5. 严禁在门开启和关闭时站在门洞中，以免受伤。
6. 在门开启和关闭时，请确保门洞内没有异物。
| 木质包装 | 包装特点 |
|---|---|
| 包装物 | 包装以纸板、气泡膜及缠绕膜为主要材料，所有部件均用夹具固定。 |
| 长度，mm | 取决于门的组成部分的长度 |
| 高度，毫米 | 700 |
| 宽度，mm | 665 |
DoorHan集团使用液压起重机或货叉长度不小于2米的叉车将门装载到货运车辆上。 客户或安装人员必须提供相同的设备来搬运已包装的门。 货叉应伸入制造商提供的木托盘下方并从另一侧伸出。 使用起重机或其他起重设备时，建议使用具有相应承载能力的吊索。
DoorHan集团生产的PVC快卷门向零售客户提供1年保修，向经销商订单提供2年保修，保修期从购买之日算起。
DoorHan SERVO驱动器（220伏）。
铝制抗风肋条为门帘提供了必要的刚度，并在需要时方便更换单独的门帘。

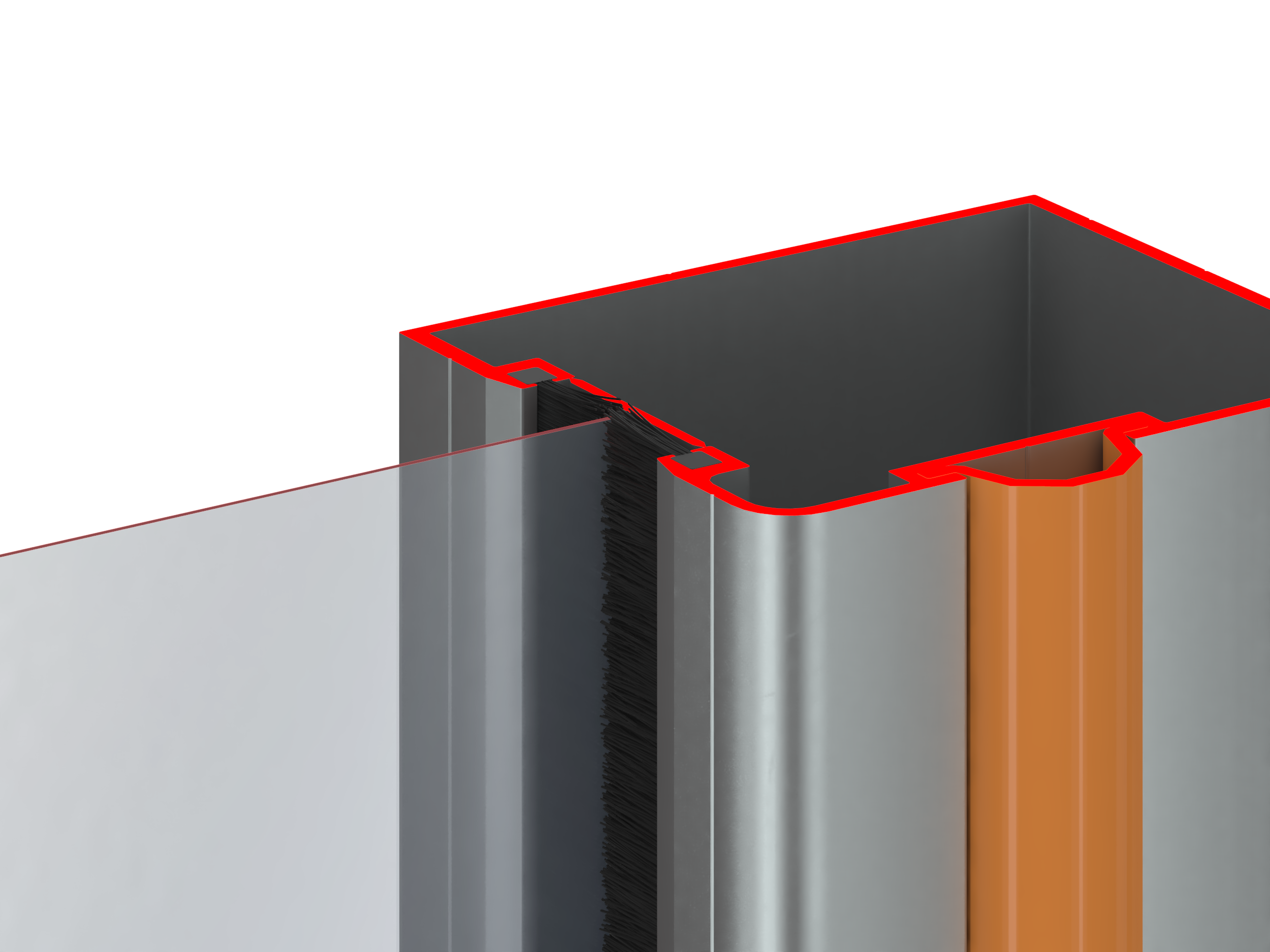

侧立柱中的毛刷式密封件确保了平稳的运动和必要的密封性。
立柱和箱体由镀锌钢制成。
镀锌钢卷轴，直径90/130毫米。
门帘 – 不透明的加固PVC，密度900–1 200克/平方米，带有抗风铝合金肋条。
控制单元 – DOORHAN SERVO。
安全系统的红外线光电装置安装在离地面500毫米的高度。
立柱上的外置红外线光电装置和信号灯。
关门时，如果灵敏的门体安全底边边缘接触到障碍物，传感器会通过无线电信号向控制单元发送开门信号。
带有侧面驱动器的门的总视图（左侧驱动/右侧驱动）。
| 简写符号, 参数名称 | 计算公式 |
|---|---|
| H, 毫米洞口高度 | 1 800–4 000 |
| B, 毫米门楣宽度 | 1 800–4 000 |
| 参数 | 数值 | 备注 |
|---|---|---|
| 抗风载荷能力，帕（Pa），等级（符合 ГОСТ 31174 标准） | CLASS1 | 适用于宽度达4 000毫米的门 |
| 开启速度，m/s | 1 | |
| 关闭速度，m/s | 0,5 | |
| 工作温度范围，°C | -5...+50 | |
| 功率，W | 750 / 1 500 | |
| IP防护等级 | IP54 | 终端位置由编码器追踪 |
| 电源电压，B | 220 В / 50 Гц | 单相 |
1. 为确保门的可靠和无故障运行，建议定期进行技术检查和维护。
2. 门的手动开启和关闭通过手柄进行。
3. 请勿撞击门或阻碍其自由开启和关闭。
4. 本门不用于因自然或人为因素导致风载不稳定和过高的场所。
5. 严禁在门开启和关闭时站在门洞中，以免受伤。
6. 在门开启和关闭时，请确保门洞内没有异物。
| 木质包装 | 包装特点 |
|---|---|
| 包装物 | 包装以纸板、气泡膜及缠绕膜为主要材料，所有部件均用夹具固定。 |
| 长度，mm | 取决于门的组成部分的长度 |
| 高度，毫米 | 700 |
| 宽度，mm | 665 |
DoorHan集团使用液压起重机或货叉长度不小于2米的叉车将门装载到货运车辆上。 客户或安装人员必须提供相同的设备来搬运已包装的门。 货叉应伸入制造商提供的木托盘下方并从另一侧伸出。 使用起重机或其他起重设备时，建议使用具有相应承载能力的吊索。
DoorHan集团生产的PVC快卷门向零售客户提供1年保修，向经销商订单提供2年保修，保修期从购买之日算起。
