IDH2-1系列冷藏室用工业双开摆动门

该产品适用于冷藏库和冷冻库入口处的宽大门洞，特别是在侧向空间不足无法安装滑动门的场所。此门设计适用于高频率使用环境。通过采用现代门扇填充材料，实现了结构的高能效。门体的密封性得益于耐寒EPDM密封条的应用。该结构的可靠性已通过一系列循环测试以及多年的实际使用经验得到验证。

应用范围:

适用于食品零售企业的安装。
适用于食品生产场所的安装。

订购并安装

优势

三向可调节铰链能够实现门扇位置的精准调整，确保门体安装的精确性和稳定性。

采用铝合金型材制作门框和门扇，既减轻了整体重量，又显著提高了耐腐蚀性能。

采用EPDM橡胶专用密封条，确保门扇周边及接合处的密封性能，有效防止冷气泄漏和外部环境渗透。

门的任何损坏部件均可更换，包括门扇的独立面板，确保设备长期使用的经济性和便捷性。

门扇底边配备加热功能，无需进行混凝土施工，显著减少了安装工作量。

采用工业级PIR板材（燃烧等级为B1级），赋予门体卓越的防火性能，确保在火灾情况下的安全性。

三向可调节铰链能够实现门扇位置的精准调整，确保门体安装的精确性和稳定性。

采用铝合金型材制作门框和门扇，既减轻了整体重量，又显著提高了耐腐蚀性能。

采用EPDM橡胶专用密封条，确保门扇周边及接合处的密封性能，有效防止冷气泄漏和外部环境渗透。

门的任何损坏部件均可更换，包括门扇的独立面板，确保设备长期使用的经济性和便捷性。

门扇底边配备加热功能，无需进行混凝土施工，显著减少了安装工作量。

采用工业级PIR板材（燃烧等级为B1级），赋予门体卓越的防火性能，确保在火灾情况下的安全性。

设计

钢制夹芯板表面

颜色

光滑表面

RAL 9003 白色（门扇）

RAL 9006 银色（门板框架和门框）

Equipment

基本配置

附加配置

三维可调升降铰链组件

门扇周边密封条

铝框架中的PIR面板组件

带电缆槽的铝合金框架，用于安装PEN。

带锁和紧急出口系统的门把手

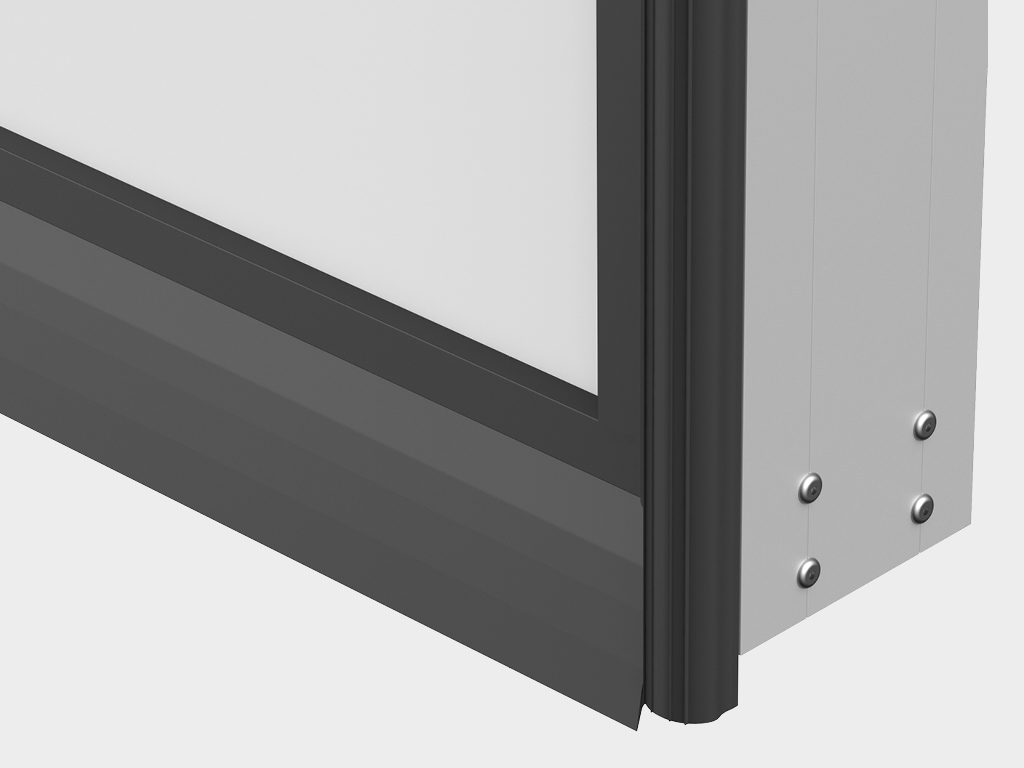

底部密封条

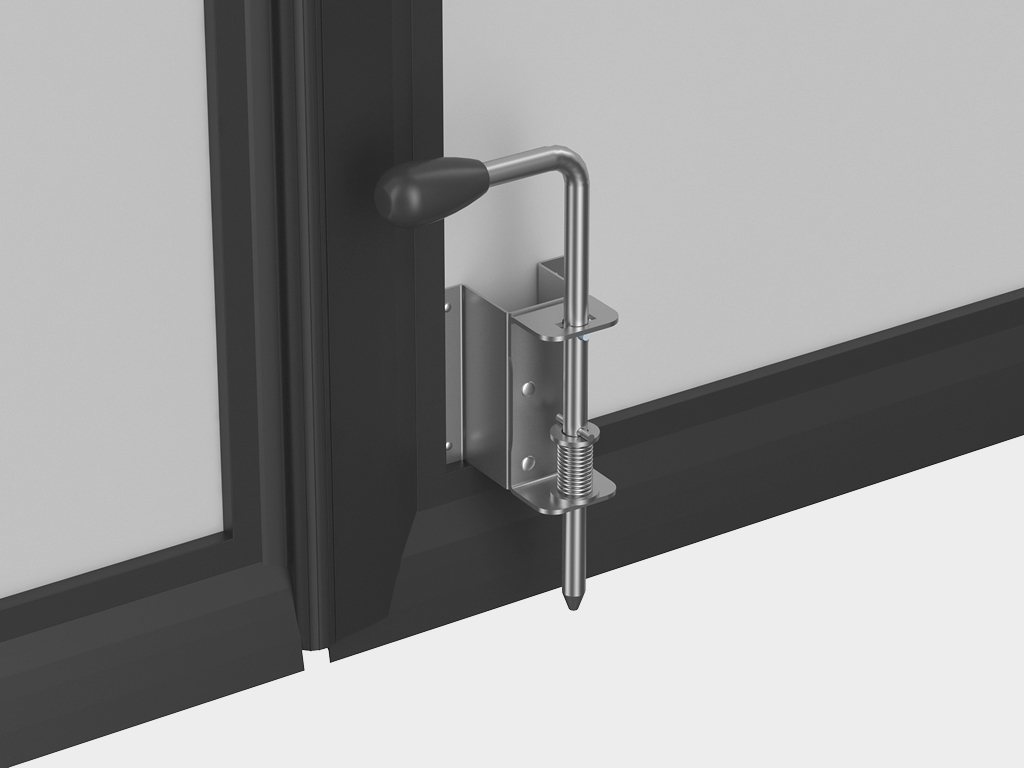

插销

内部铝合金框架

门扇加热

低温门框周边加热

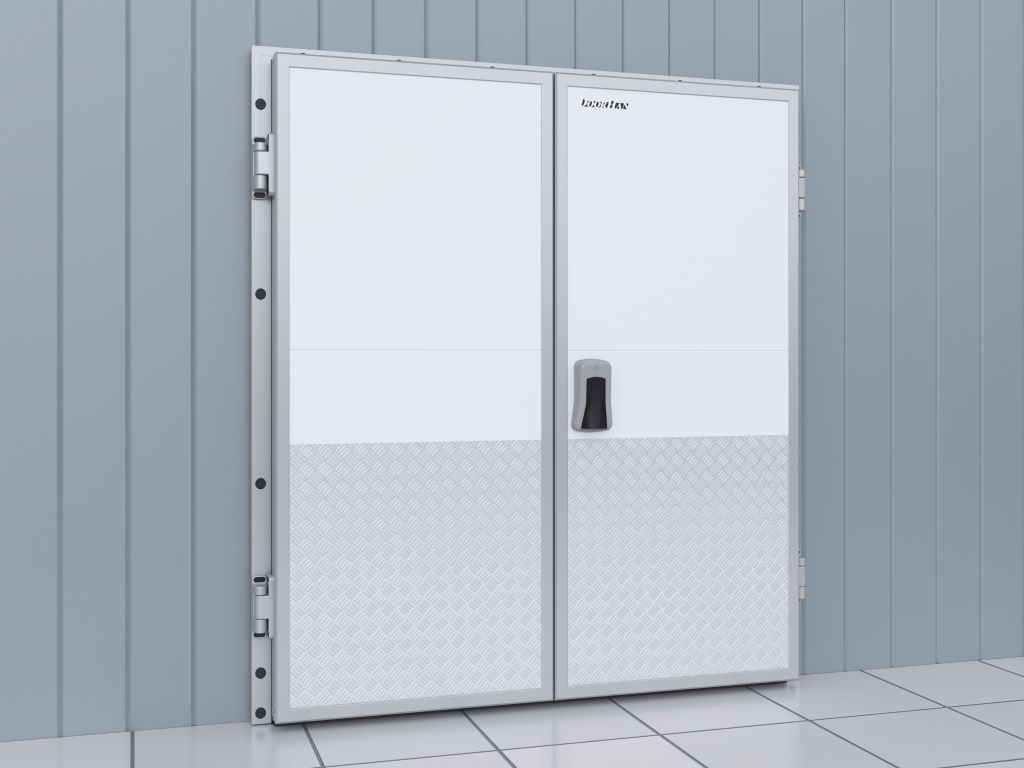

保护缓冲条

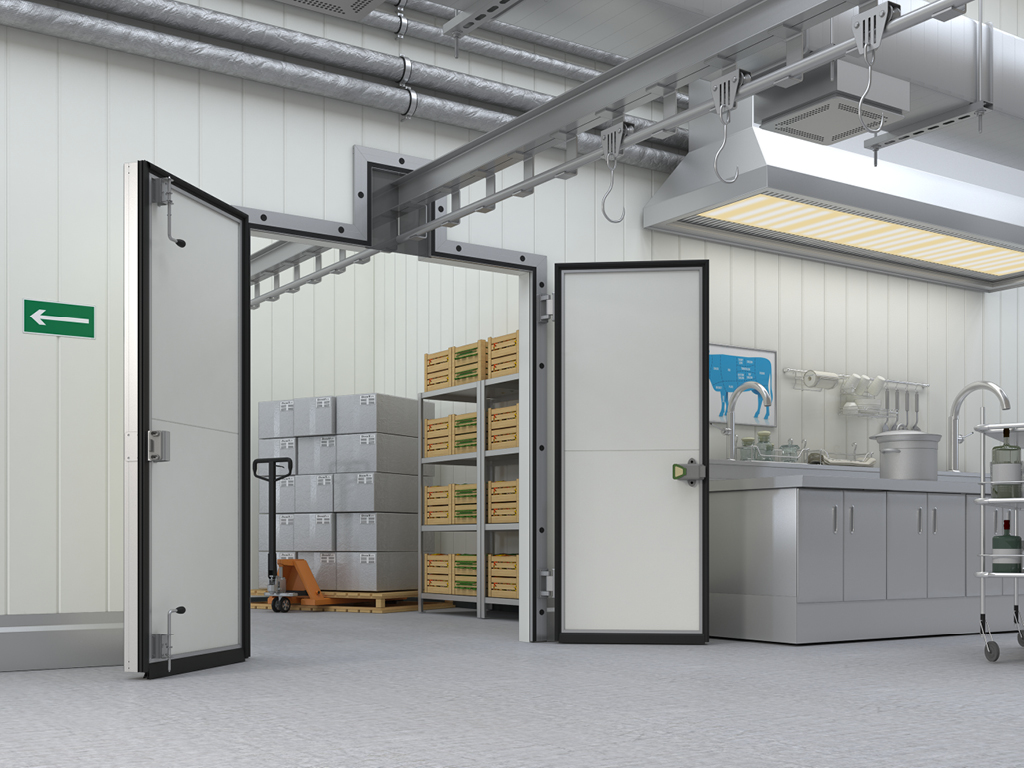

用于单轨轨道的窗户

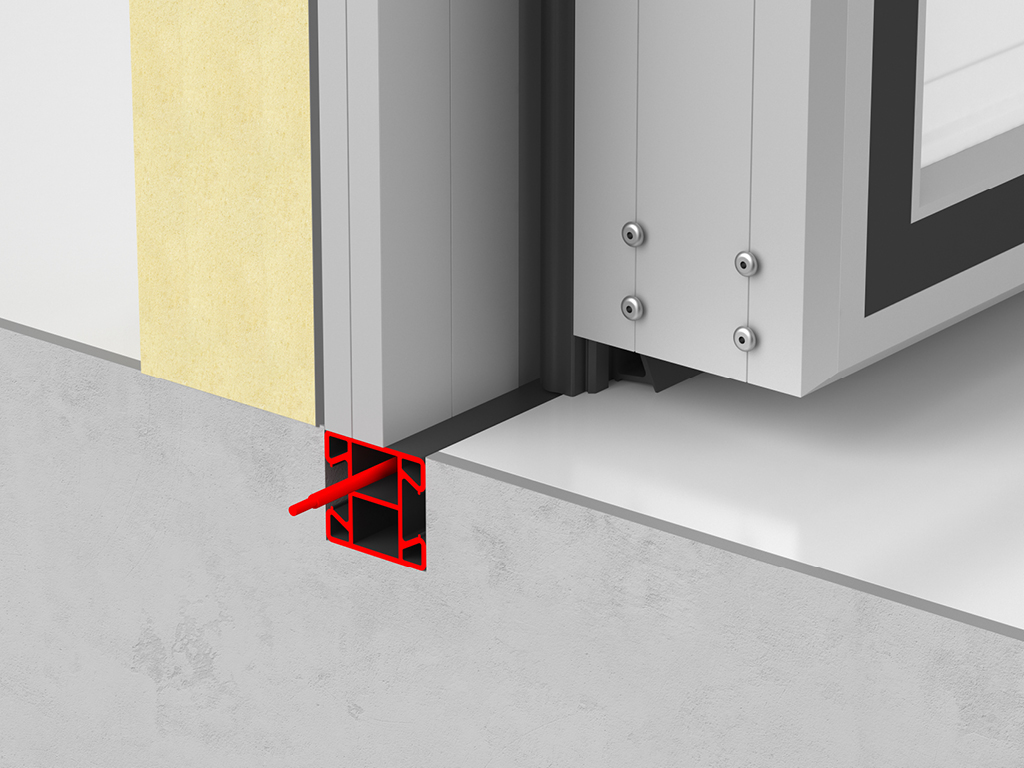

内嵌式门槛

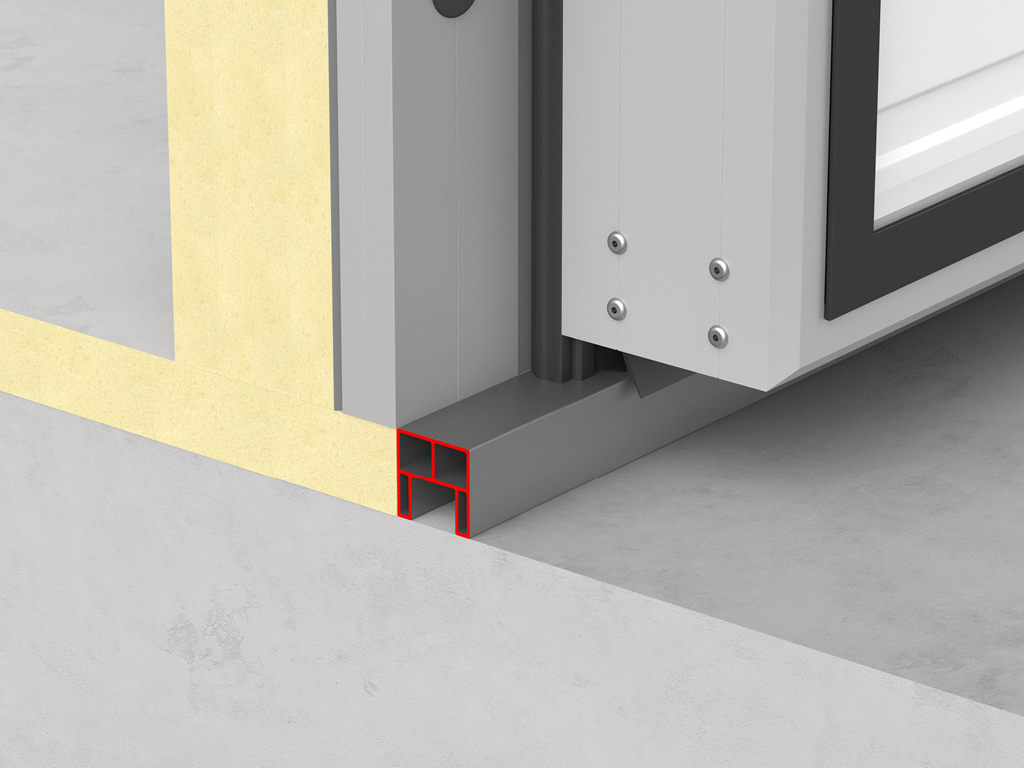

补偿门槛

用于安装在夹芯板上的热固定件

附加包装 — 木质框架

Technical description

尺寸表

开口尺寸

结构

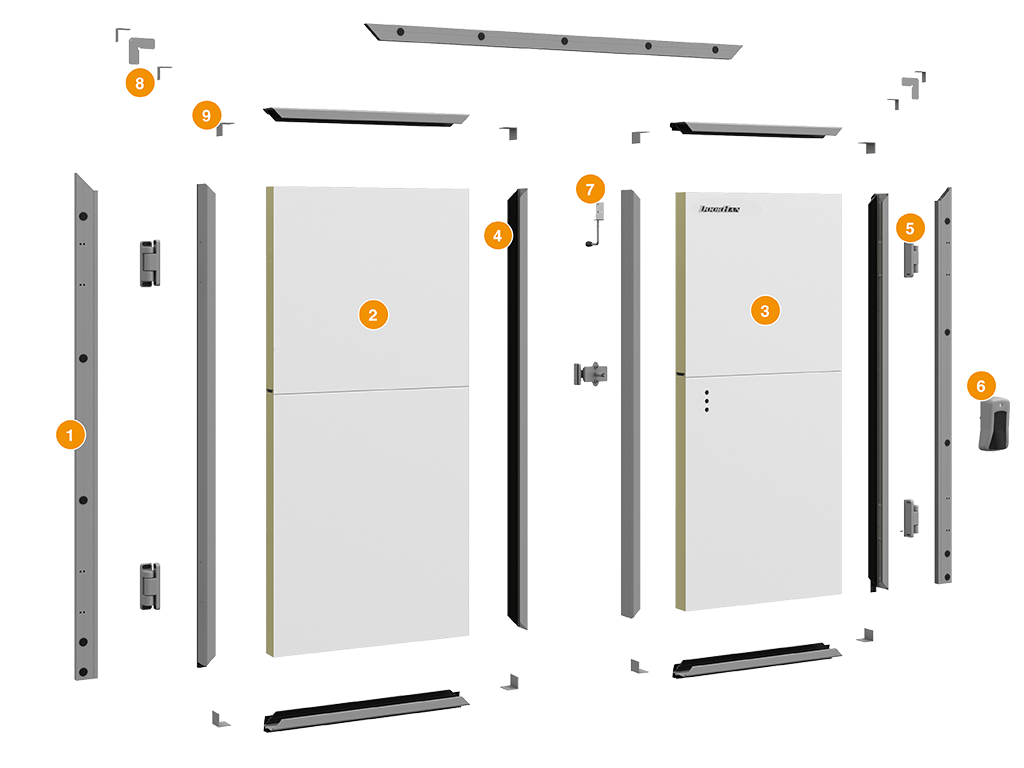

标准结构方案

技术规格

产品使用条件

包装

参数

数值

洞口宽度

1 200–2 400

洞口高度

1 800–2 400

聚氨酯发泡门板厚度

80 或 120

门楣空间

侧部空间

铝制框架，带电缆通道，用于分体式安装电机驱动装置。
无锁门扇。
带锁门扇。
带密封条的铝制门板框架。
三向可调节偏心铰链套装。
带锁和应急逃生系统的把手。
插销。

常温型配置

简写符号, 参数名称	计算公式
b，мм 面板厚度	80
室内温度范围，°C	+6 至 -5
门前温度范围，°C	+35 至 0
湿度，%	最大 100

低温配置，面板厚度 80 мм。

简写符号, 参数名称	计算公式
b，мм 面板厚度	80
室内温度范围，°C	-5 至 -18
门前温度范围，°C	+35 至 -18
湿度，%	最大 100

低温配置，面板厚度 120 мм。

简写符号, 参数名称	计算公式
b，мм 面板厚度	120
室内温度范围，°C	-18 至 -27
门前温度范围，°C	+50 至 -35
湿度，%	最大 100

低温配置，面板厚度 120 毫米，带门扇加热。

简写符号, 参数名称	计算公式
b，мм 面板厚度	120
室内温度范围，°C	-27 至 -35
门前温度范围，°C	+50 至 -35
湿度，%	最大 100

参数	数值	备注
无故障开启/关闭循环次数，不小于	270 000
铰链类型	偏心升降铰链
铰链组件的承载能力，千克	40
锁闭机构类型	带钥匙锁闭的门把手，配备“防 panic”系统	确保紧急开启
抗腐蚀性	高

为确保摆动门的可靠性和稳定运行，建议定期进行技术检查和维护。

门的开启和关闭应仅通过门把手进行。

请避免对门进行撞击，并确保其能够自由开启和关闭。

请确保在门的开启和关闭过程中，门框内没有任何异物。

在门的开启和关闭过程中，禁止站在门框内，以免发生伤害。

气泡膜包装	包装特点
包装物	泡沫角、气泡膜、拉伸膜
长度，mm	开口高度 (H) + 50
宽度，mm	带锁门扇宽度 + 50
高度，毫米	600（适用于80毫米厚门扇）和700（适用于120毫米厚门扇）

木质包装	包装特点
描述	附加选项。订购时，门在气泡膜包装的基础上，将进一步包装在木箱中。
长度，mm	开口高度 (H) + 300
宽度，mm	带锁门扇宽度 + 300
高度，毫米	850（适用于80毫米厚门扇）和950（适用于120毫米厚门扇）

附加说明 print

工业双开摆动门用于冷藏室，具有较高的可维修性。若结构中某个部件发生故障，可以在最短时间内更换该部件，而无需更换整个产品。

Installation

安装方法

建筑工地准备

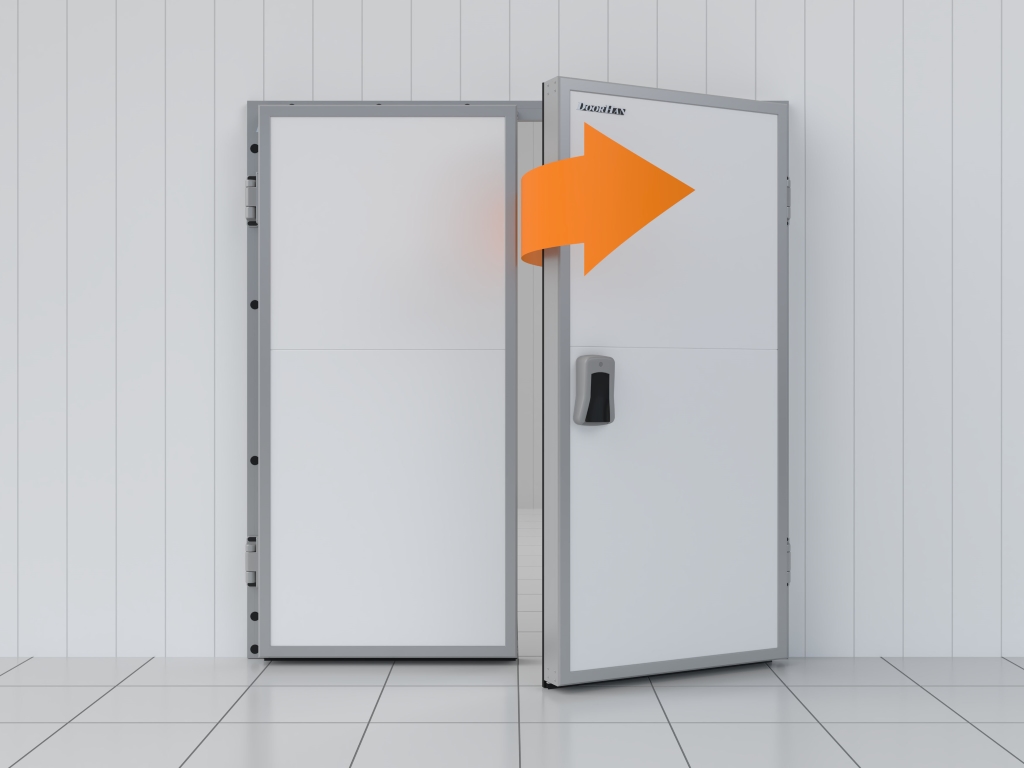

外部明装，门扇锁具位于右侧。

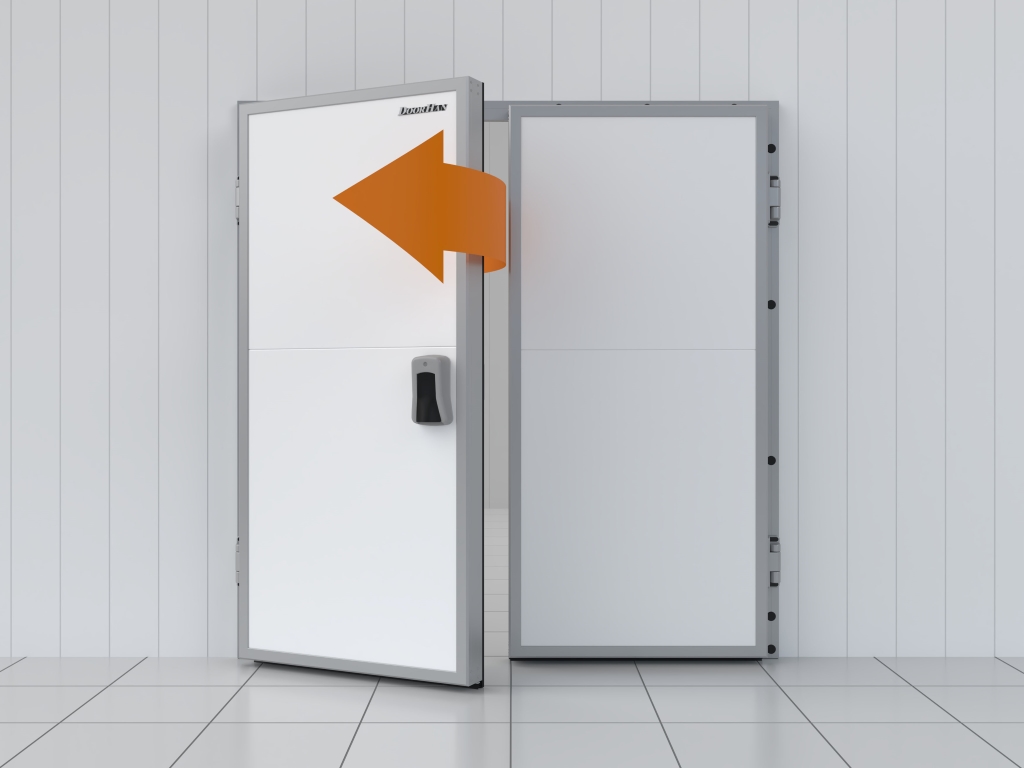

外部明装，门扇锁具位于左侧。

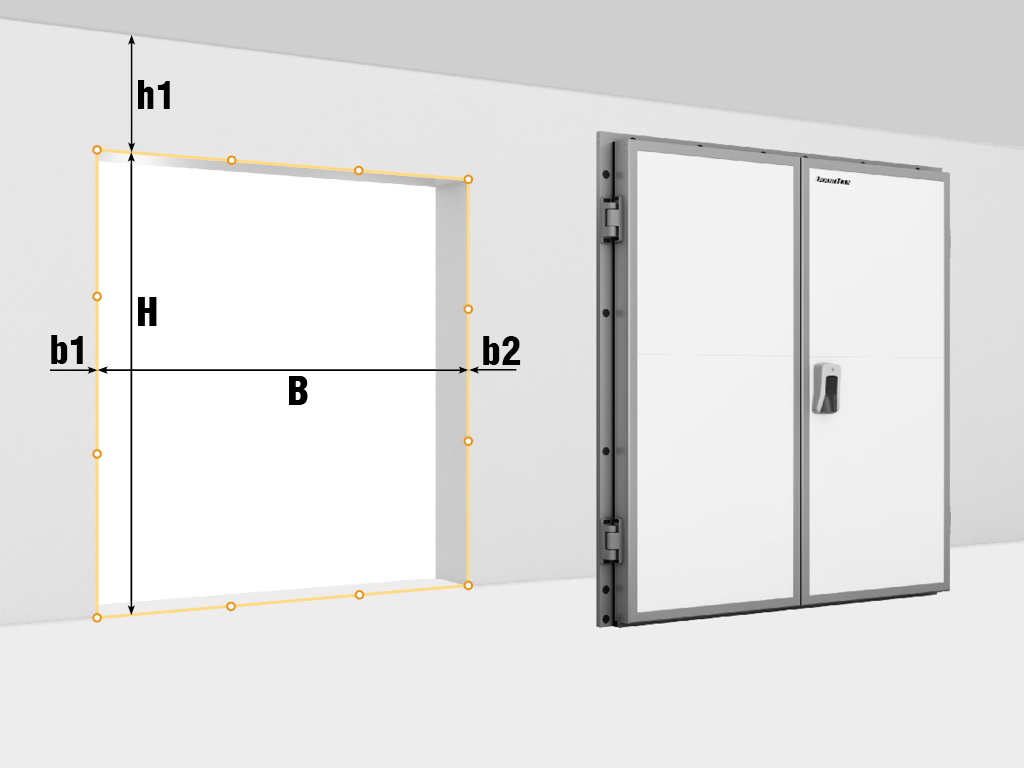

所有测量均在室内进行。为避免误差，每个尺寸的测量应至少在三个不同点进行。
H – 门洞高度（从地面到门洞顶部的距离）。
B – 门洞宽度（从门洞左侧到右侧的距离）。
h1 – 上框距离（从门洞顶部到障碍物的距离）。
b1/b2 – 左侧/右侧距离（从门洞相应边缘到障碍物的距离）。
在测量 H 和 B（开口高度和宽度）时，以最大值为最终尺寸；在测量 h1、b1、b2 时，以最小值为准。墙体水平误差不得超过 3 毫米，开口对角线误差不得超过 5 毫米。

Documentation

使用说明

证书和认证

图纸

《冷藏室用工业双开摆动门》服务手册

PDF

符合统一卫生防疫和卫生要求的合格证

PDF

产品自愿认证。合格证书

PDF

冷藏室用工业双开门的墙面安装方式

PDF

保修义务 print

购买者将获得由DoorHan集团生产的“IDH2-1系列冷藏室用工业双开门”产品的1年有效性保证，自产品购买之日起计算。
