冷却室用门和门扇
IDH1-1系列工业平开门专为冷藏环境设计。

IDH1-1系列工业平开门专为冷藏环境设计。

滑升门
冷却室用门和门扇
工业设备
自动化系统
中低温平开门专为冷库和食品工业企业的员工通道及手动装卸货物设计，适用于高频率使用场景。门体采用现代填充材料，确保优异的节能效果。耐寒EPDM密封条有效保障了门体的密封性能。该结构的可靠性已通过多次循环测试验证，并拥有多年的实际使用经验。
应用范围:
  • 食品生产
  • 咖啡馆、酒吧、餐厅
  • 食品零售企业
订购并安装
订购并安装
订购并安装
优势
门体模块化设计，任意模块损坏均可更换。
门扇底部加热功能避免了混凝土施工的需求。
框架和门扇采用铝合金型材，减轻重量并提高耐腐蚀性。
三向可调节铰链可实现门扇位置的精确调整。
采用工业级PIR板材（燃烧等级为B1），赋予门体优异的防火性能。
门体模块化设计，任意模块损坏均可更换。
门扇底部加热功能避免了混凝土施工的需求。
框架和门扇采用铝合金型材，减轻重量并提高耐腐蚀性。
三向可调节铰链可实现门扇位置的精确调整。
采用工业级PIR板材（燃烧等级为B1），赋予门体优异的防火性能。
设计
钢质夹芯板表面
颜色
光滑
光滑
RAL 9003 白色
RAL 9003 白色
RAL 9006 银色
RAL 9006 银色
Equipment
基本配置
附加配置

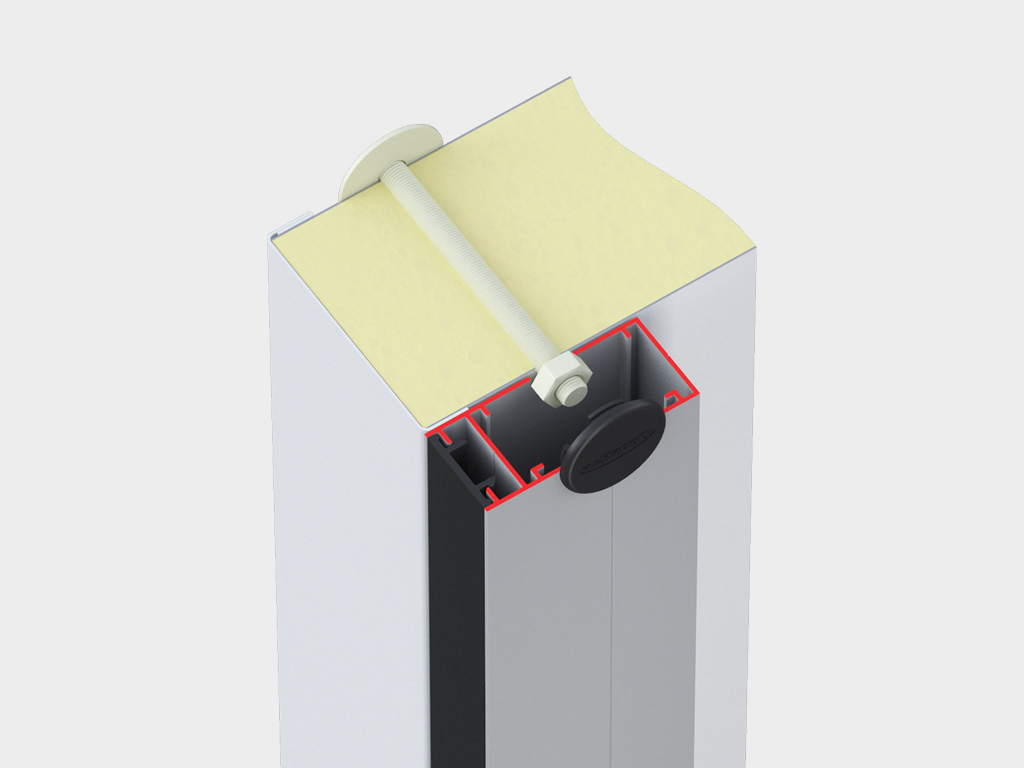

不对称铝合金框架，带电缆槽，用于安装PEN。

不对称铝合金框架，带电缆槽，用于安装PEN。

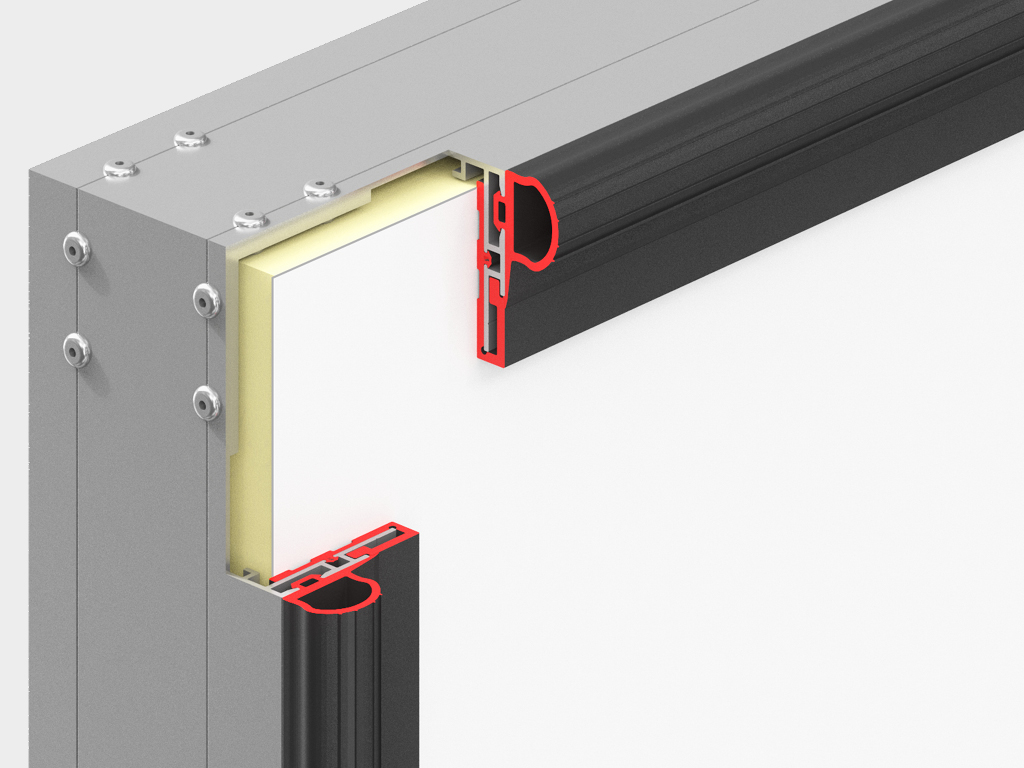

门扇周边密封条

门扇周边密封条

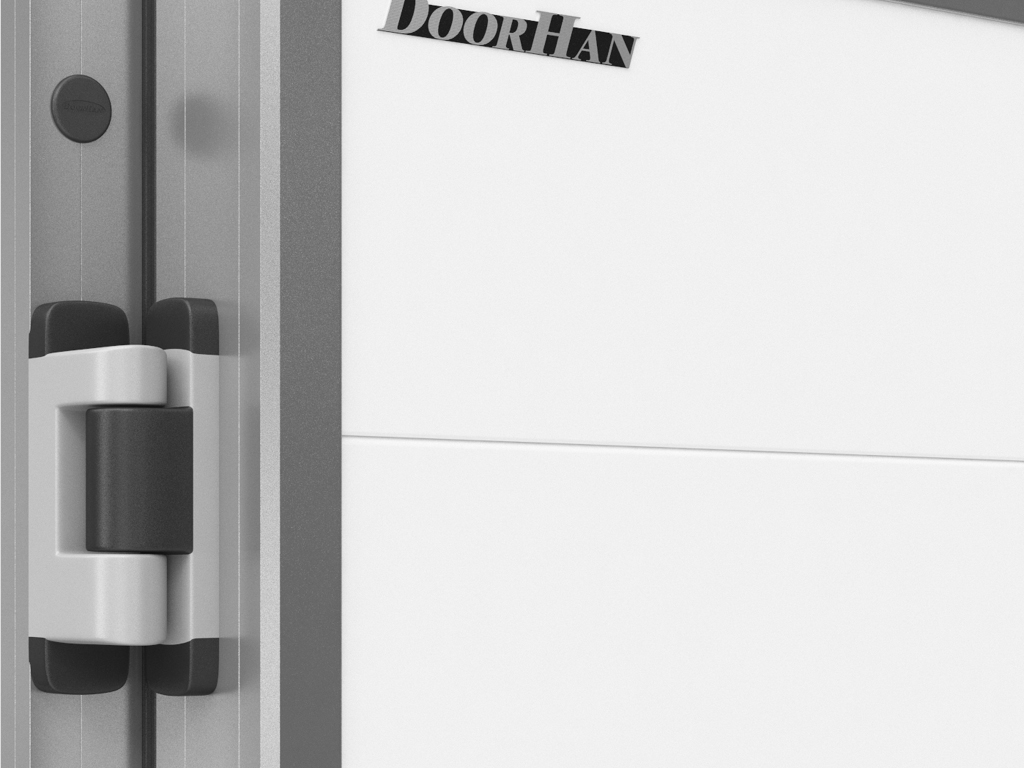

三维可调升降铰链组件

三维可调升降铰链组件

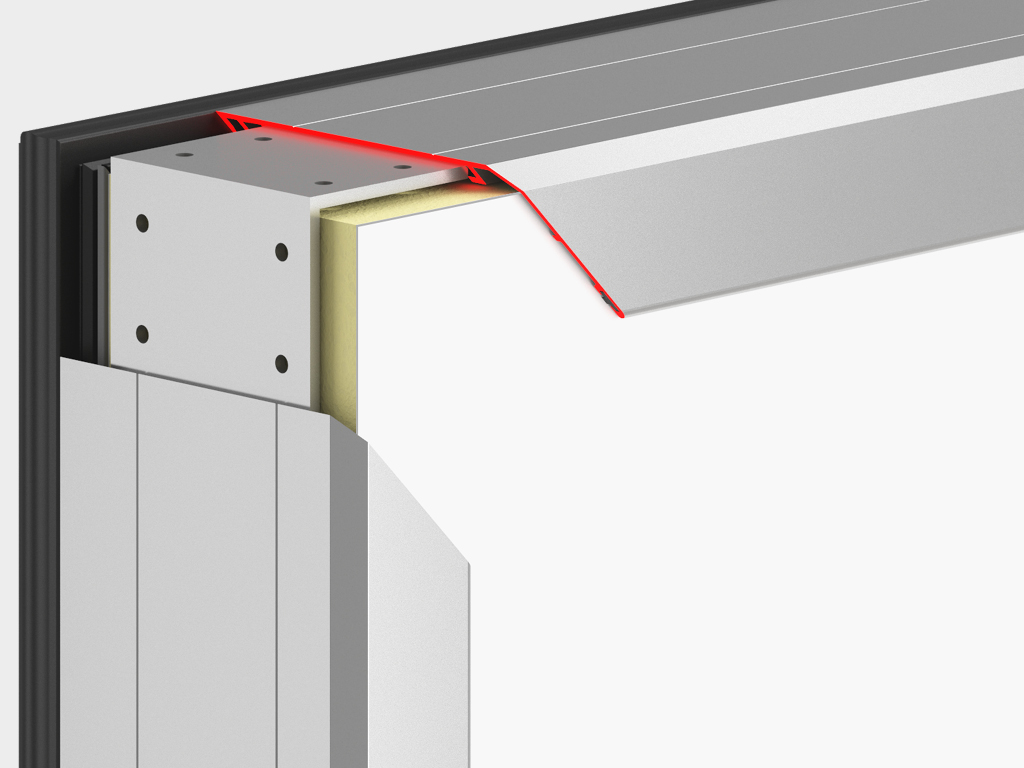

铝合金框架中的保温门板组件

铝合金框架中的保温门板组件

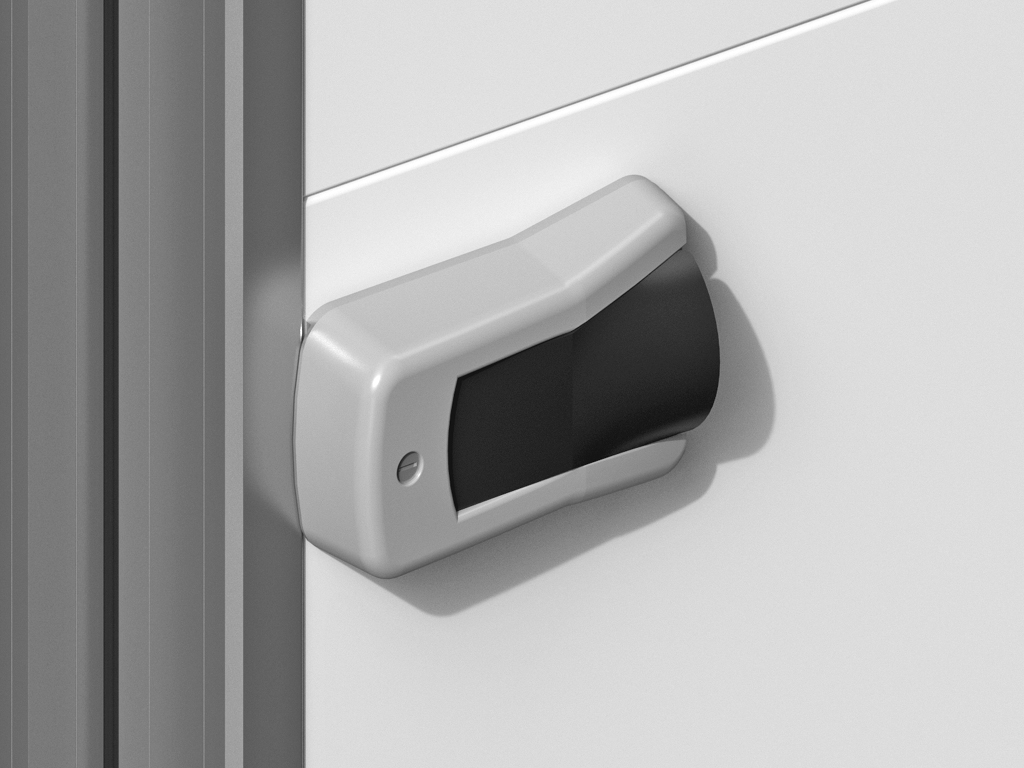

带锁和紧急出口系统的门把手

带锁和紧急出口系统的门把手

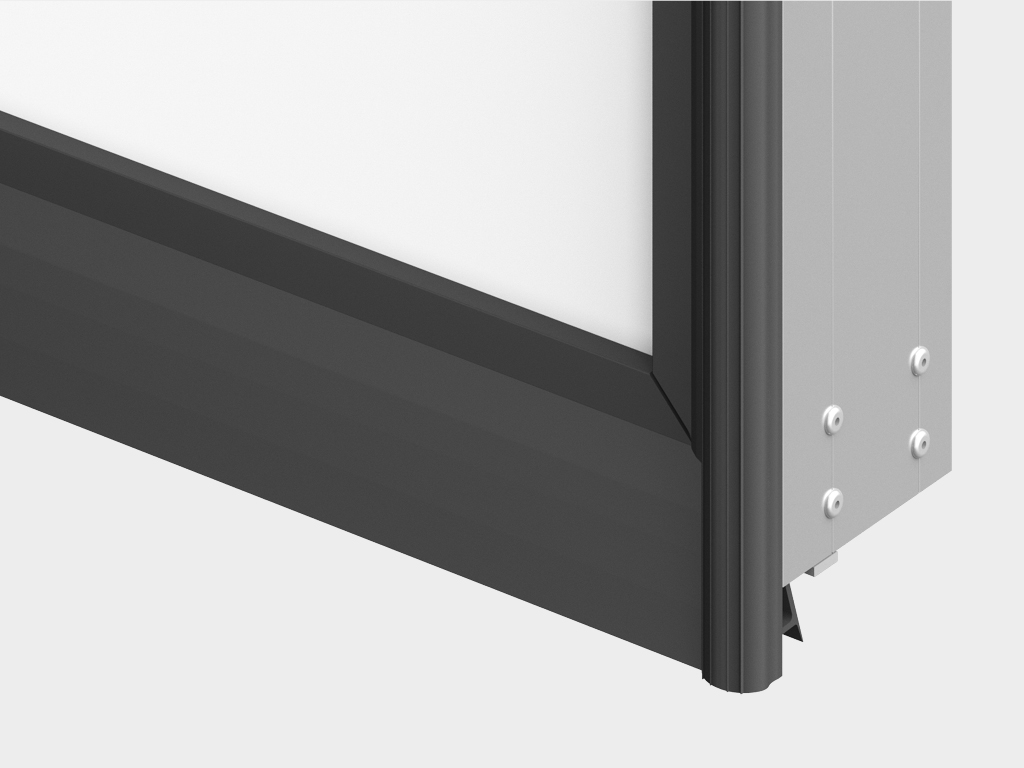

底部密封条

底部密封条

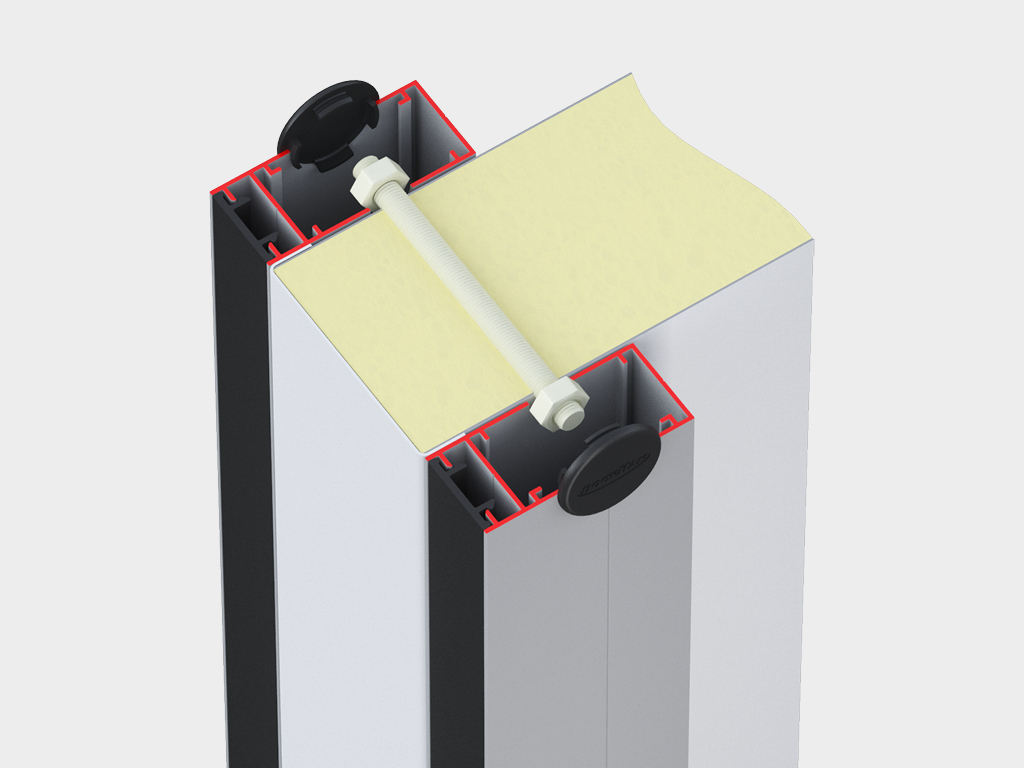

用于增强安装洞口刚性的内置铝合金框架。

用于增强安装洞口刚性的内置铝合金框架。

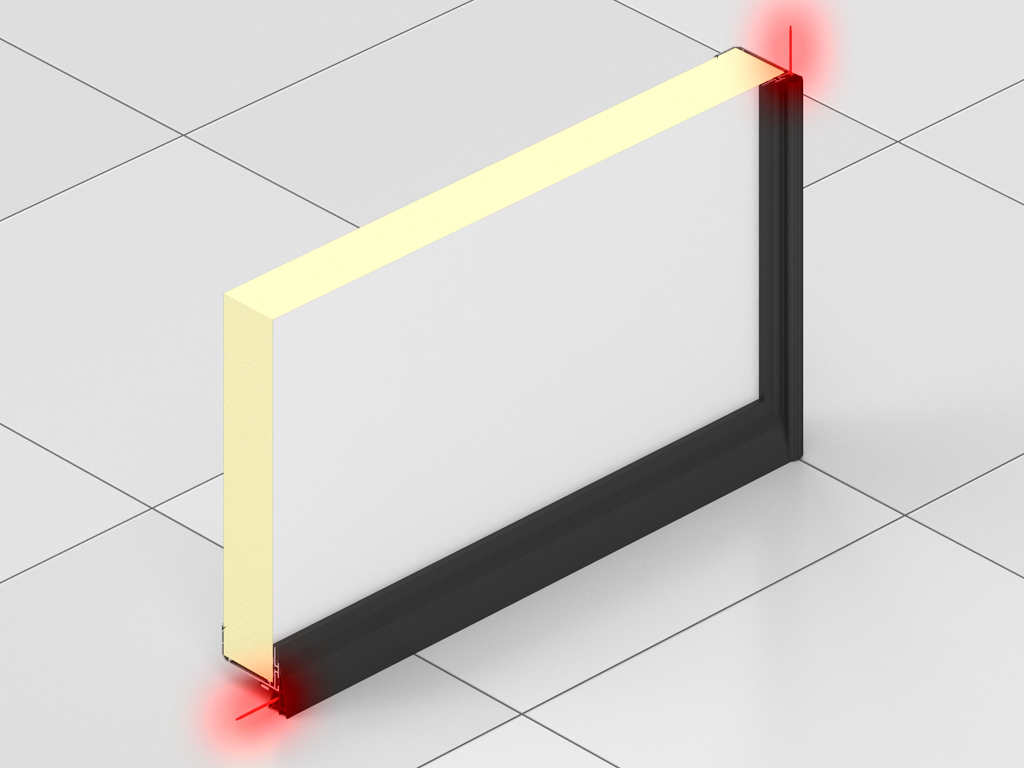

门扇加热系统。

门扇加热系统。

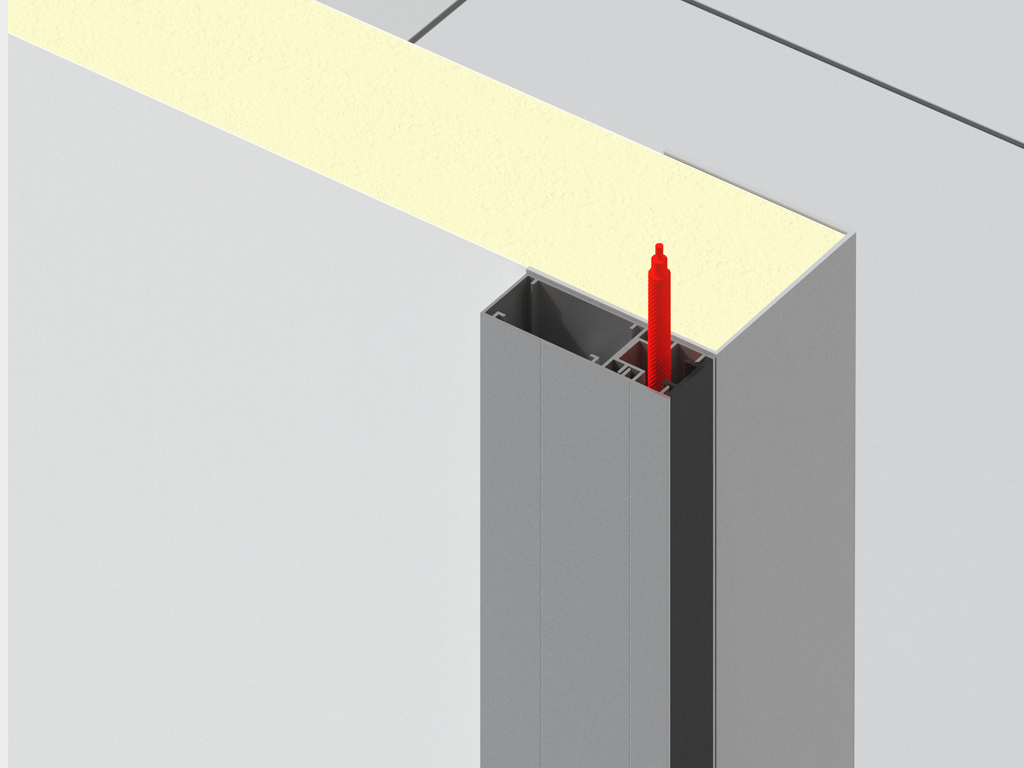

低温门框周边加热系统。

低温门框周边加热系统。

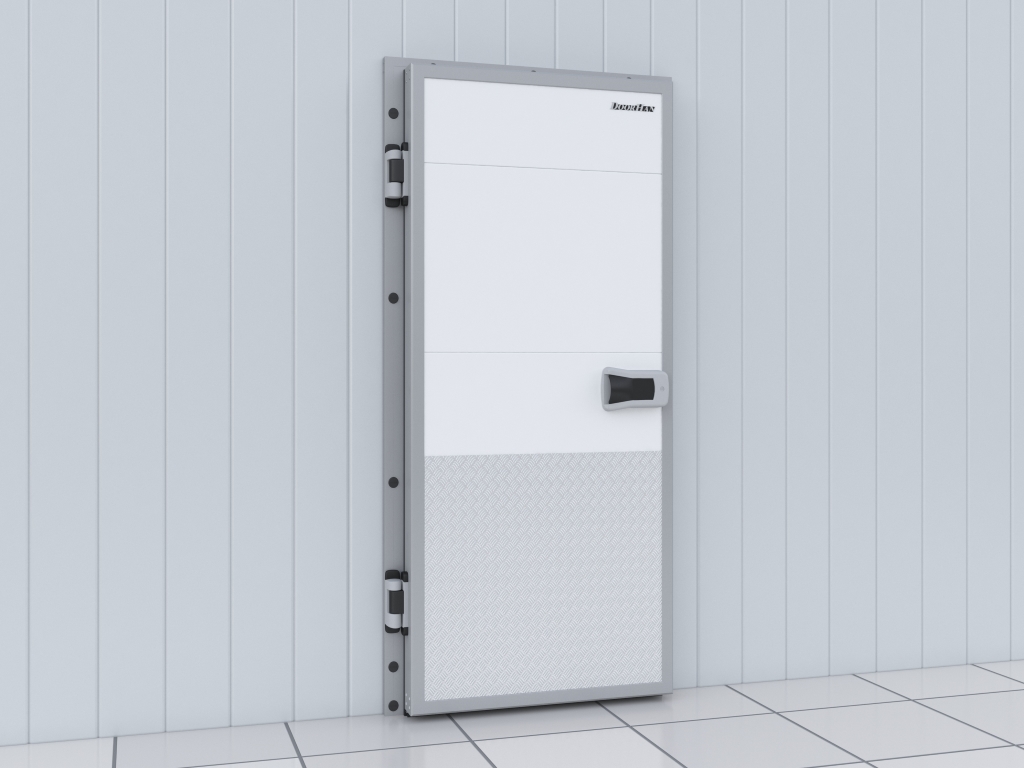

防护缓冲挡板。

防护缓冲挡板。

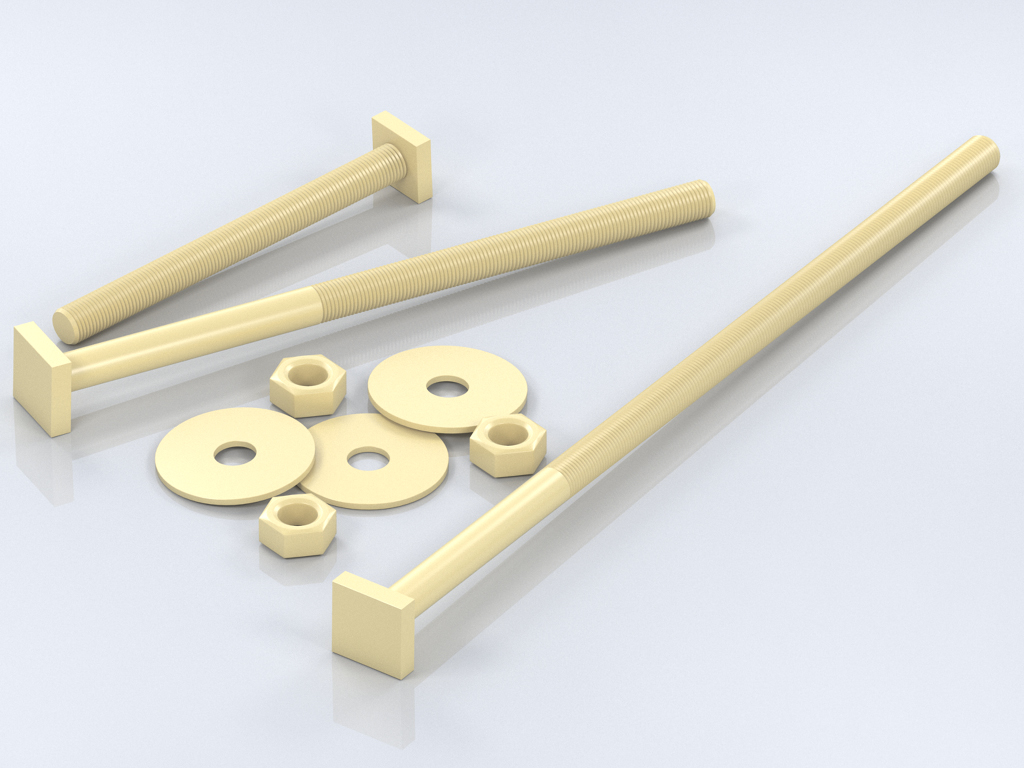

用于安装在夹芯板上的热固定件。

用于安装在夹芯板上的热固定件。

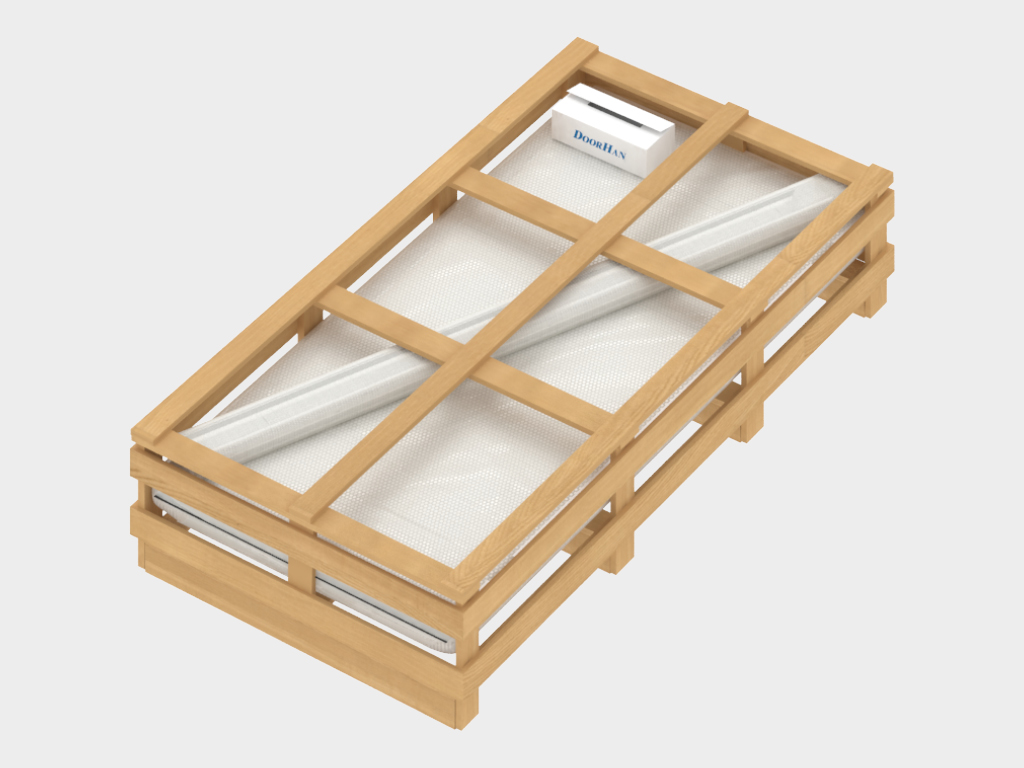

额外包装——木质框架。

额外包装——木质框架。

Technical description

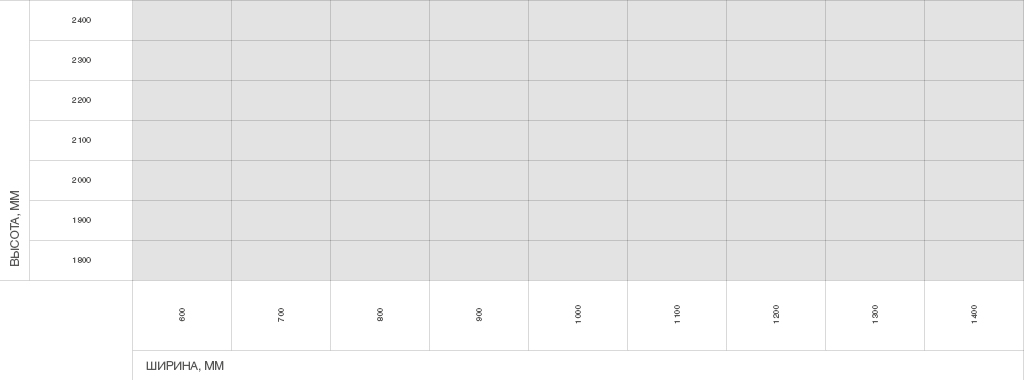

尺寸表
开口尺寸
结构
标准结构方案
技术规格
产品使用条件
包装
参数
数值
洞口宽度
600–1 400
洞口高度
1 800–2 400
聚氨酯发泡门板厚度
80 或 120
门楣空间
至少65
侧部空间
至少80

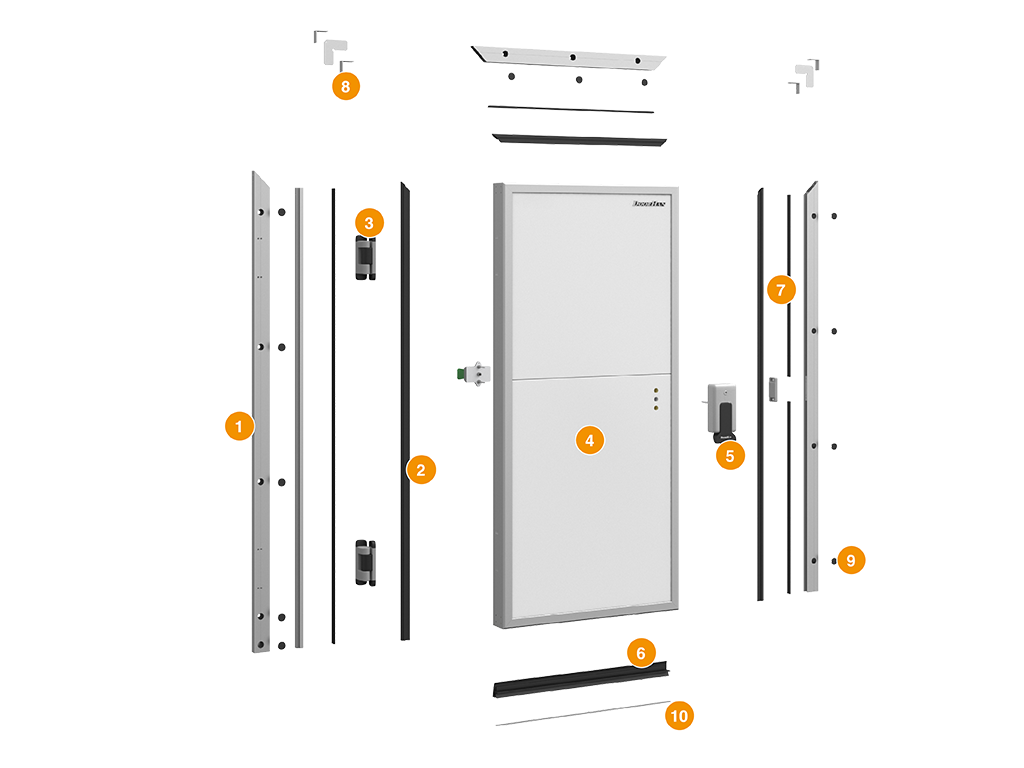

  1. 带电缆通道的非对称铝合金框架，用于安装加热元件（铰链侧立柱带嵌件，把手侧立柱，上横梁），可拆卸式设计。
  2. 门扇周边密封条。
  3. 三向可调节偏心铰链套装。
  4. 铝合金框架门扇。
  5. 带锁具和紧急逃生系统的门把手。
  6. 底部密封条。
  7. 框架电缆槽塑料盖板
  8. 用于组装框架的角件

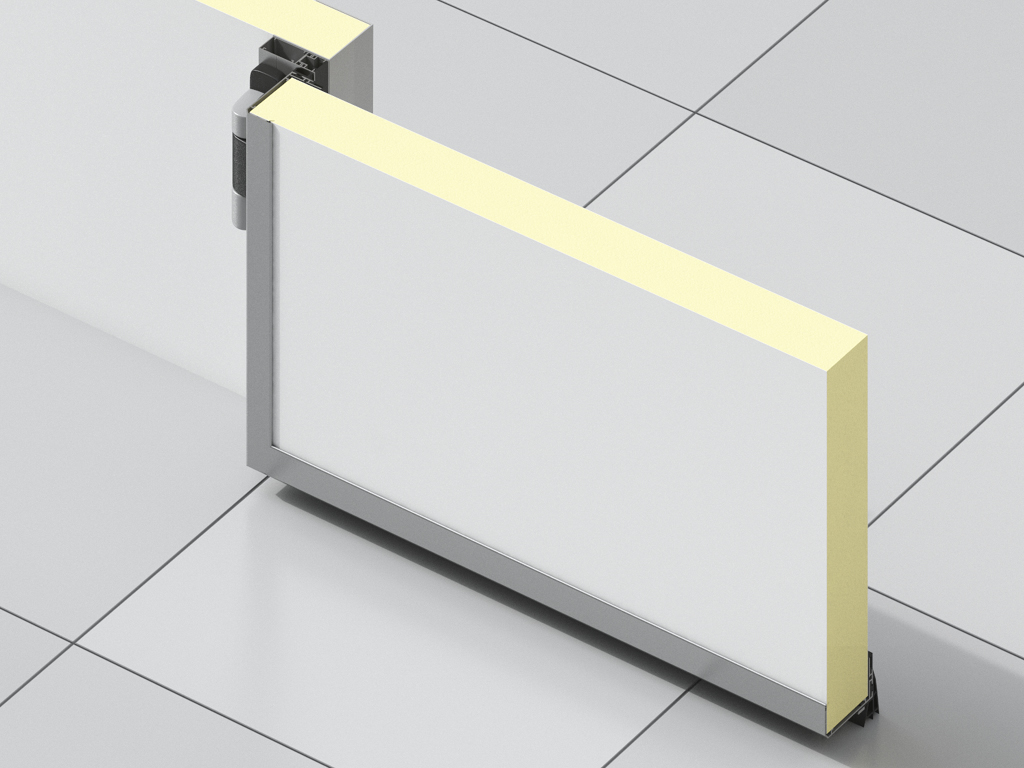

常温配置。

常温配置。

简写符号, 参数名称 计算公式
b，мм 面板厚度 80
室内温度范围，°C 从 +6 到 -5
门前温度范围，°C 从 +35 到 0
湿度，% 最高 100
低温配置，门板厚度 80 毫米。

低温配置，门板厚度 80 毫米。

简写符号, 参数名称 计算公式
b，мм 面板厚度 80
室内温度范围，°C 从 -5 到 -18
门前温度范围，°C 从 +35 到 -18
湿度，% 最高 100

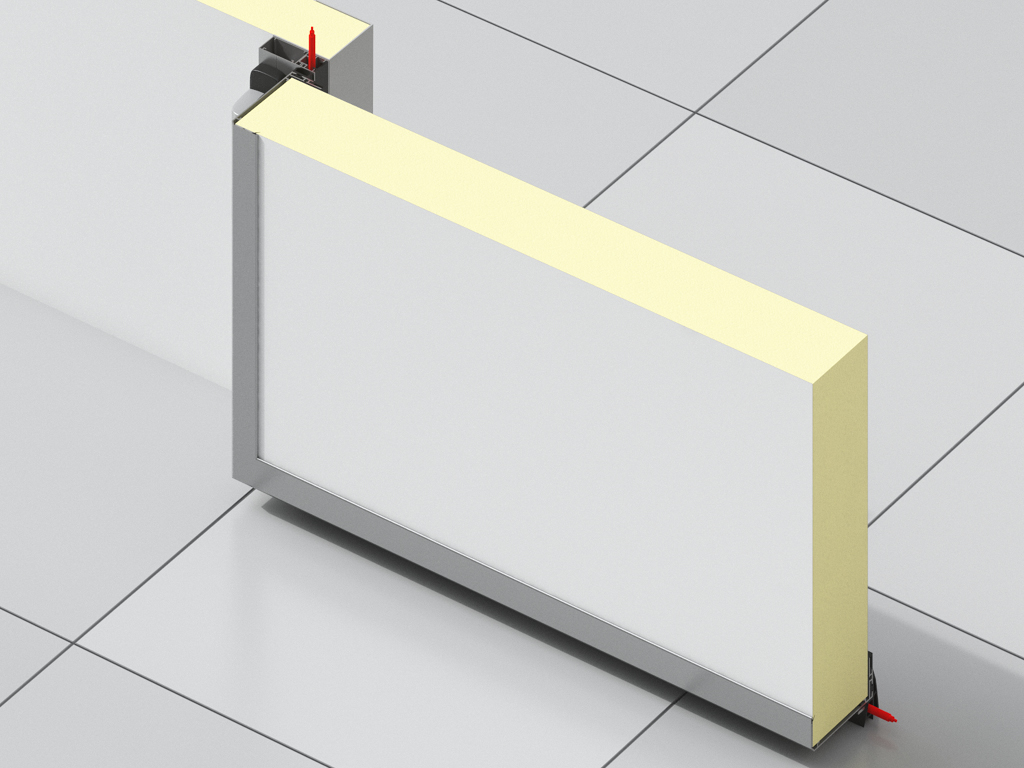

低温配置，门板厚度 120 毫米。

低温配置，门板厚度 120 毫米。

简写符号, 参数名称 计算公式
b，мм 面板厚度 120
室内温度范围，°C 从 -18 到 -27
门前温度范围，°C 从 +50 到 -35
湿度，% 最高 100
低温配置，门板厚度 120 毫米，带门扇加热。

低温配置，门板厚度 120 毫米，带门扇加热。

简写符号, 参数名称 计算公式
b，мм 面板厚度 120
室内温度范围，°C 从 -27 到 -35
门前温度范围，°C 从 +50 到 -35
湿度，% 最高 100
参数 数值 备注
无故障开启/关闭循环次数，不小于 270 000
铰链类型 偏心升降铰链
铰链组件的承载能力，千克 40
锁闭机构类型 带钥匙锁定和“紧急出口”系统的门把手 可实现内部紧急开启
抗腐蚀性 具有高抗腐蚀性

为了确保平开门的可靠性和持续正常运行，建议定期进行技术检查和维护。

门的开启和关闭应仅通过门把手进行。

避免门受到冲击，并确保其能够自由开启和关闭。

确保在开启和关闭门时，门框内没有任何障碍物。

在门开启和关闭时，禁止站在门框内，以避免受伤。

气泡膜包装 包装特点
包装物 泡沫角、气泡膜、拉伸膜
长度，mm 洞口高度（H） + 50
宽度，mm 洞口宽度（B） + 50
高度，毫米 450（适用于80毫米厚的门扇）和500（适用于120毫米厚的门扇）
木质包装 包装特点
描述 附加选项：订购的门在用气泡膜包装后，需再用木质包装箱包装。
宽度，mm 洞口高度（H） + 300
长度，mm 洞口宽度（B） + 300
高度，毫米 700（适用于80毫米厚的门扇）和750（适用于120毫米厚的门扇）
附加说明 print

冷藏室用工业平开门具有很高的可维修性。若某个部件出现故障，可以在最短时间内更换该部件，无需更换整个产品。

Installation
安装方法
建筑工地准备

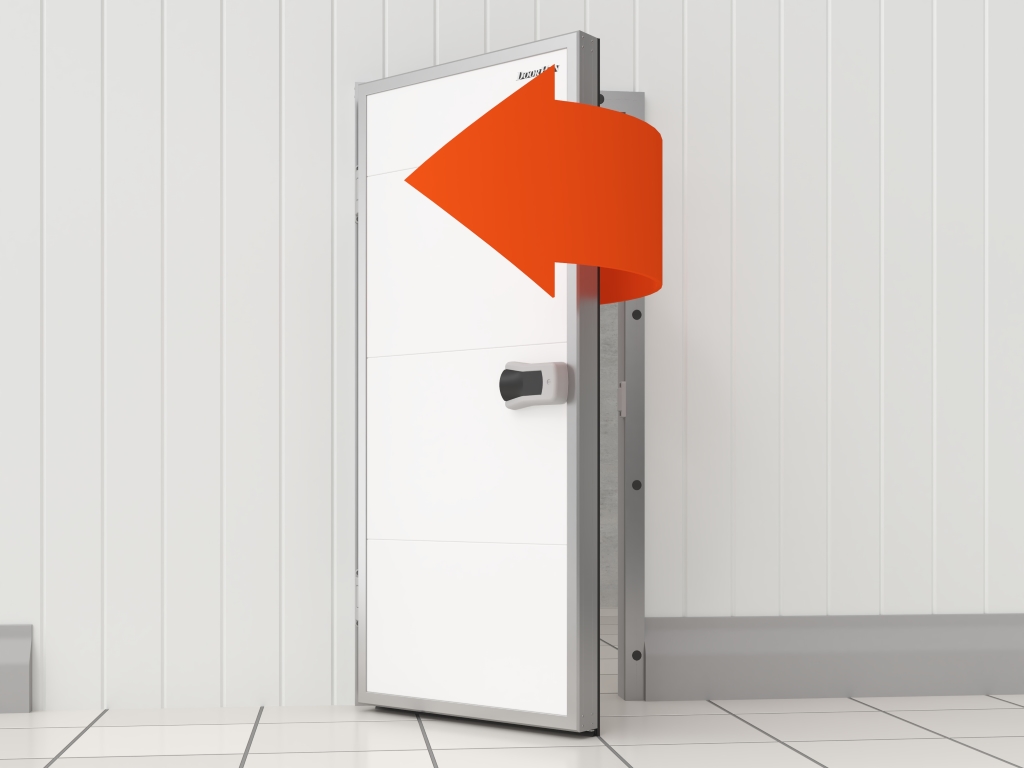

外部明装，铰链位于左侧。
外部明装，铰链位于左侧。
外部明装，铰链位于左侧。
外部明装，铰链位于左侧。

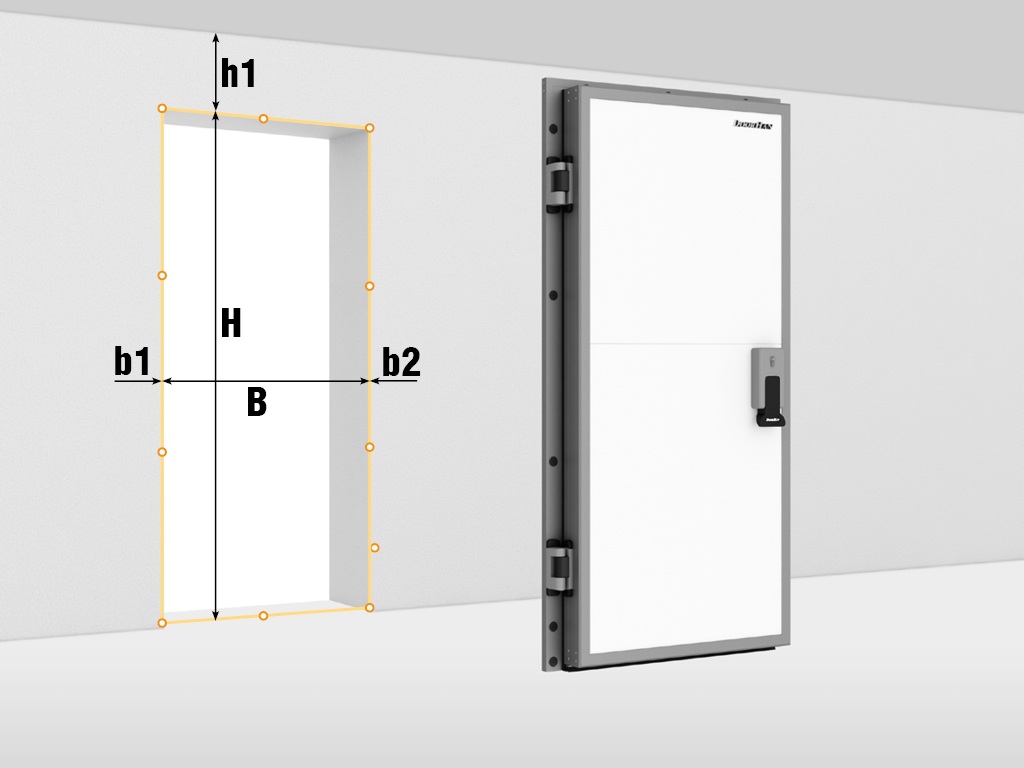

  1. 所有测量均在室内进行。为避免误差，每个尺寸应至少在三个不同点进行测量。
  2. H — 开口高度（从地面到开口顶部的距离）。
  3. B — 开口宽度（从左侧边缘到右侧边缘的距离）。
  4. h1 — 过梁高度（从开口顶部到障碍物的距离）。
  5. b1/b2 — 左/右侧距离（从开口相应边缘到障碍物的距离）。
  6. 在测量 H 和 B（开口高度和宽度）时，以最大值为最终尺寸；在测量 h1、b1、b2 时，以最小值为准。墙体水平误差不得超过 3 毫米，开口对角线误差不得超过 5 毫米。
Documentation
使用说明
证书和认证
图纸

《冷藏室工业平开门IDH1-1安装说明》

PDF

《冷藏室工业平开门》服务手册

PDF

《冷藏室工业平开门》产品说明书

PDF

符合统一的卫生与流行病学及卫生要求的合格证书

PDF

产品自愿认证。合格证书

PDF

冷藏室工业平开门的安装示意图

PDF

工业平开门与墙壁的安装方式选项

PDF

冷藏室工业平开门的配件配置

PDF
保修义务 print

购买者将获得DoorHan集团生产的“IDH1-1系列冷藏室工业摆门”产品的1年有效期保修，从购买之日起生效。

新品

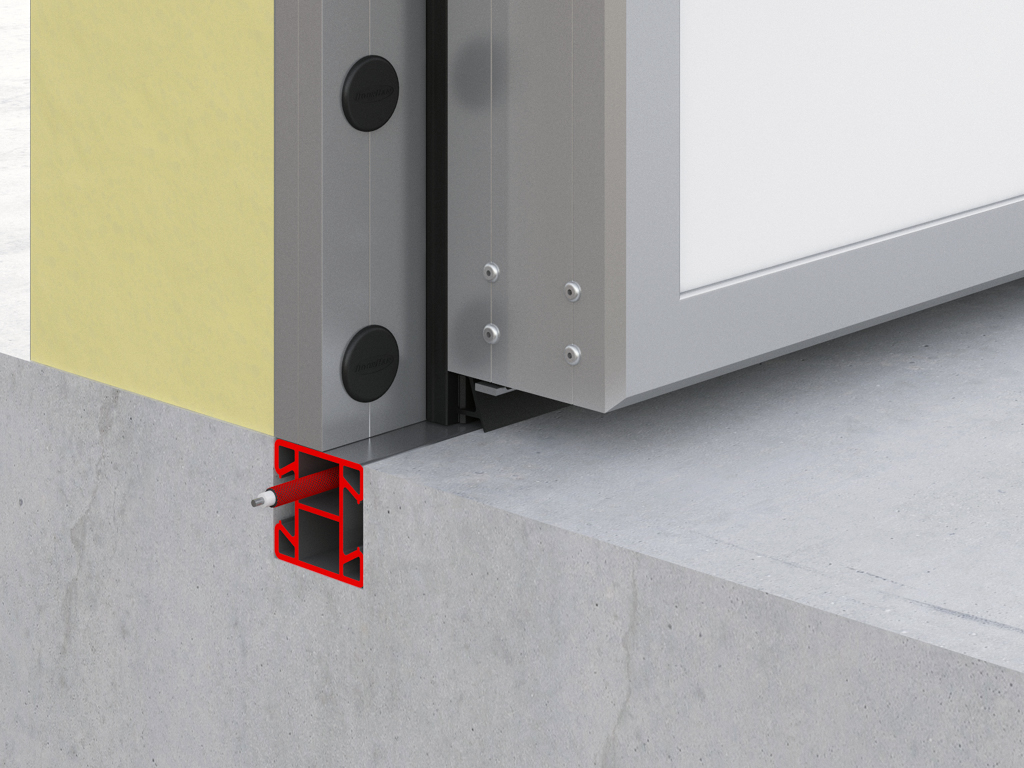

可嵌入门槛的加热装置可防止门在极低温度下结冰。

可嵌入门槛的加热装置可防止门在极低温度下结冰。

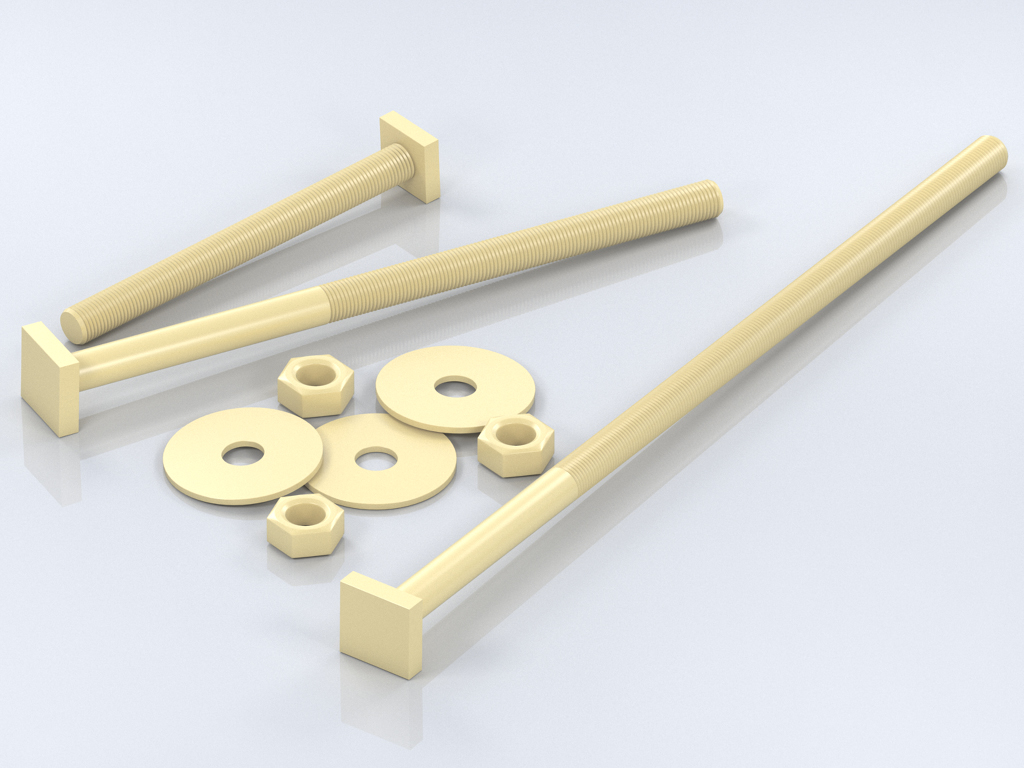

新的热固定装置可以将门安装在厚度达到220毫米的夹心板上。
