SWING-4000机电传动装置专为中高强度使用的家用和工业平开门自动化设计。该传动装置的一个显著特点是其可安装在窄型门柱上。

应用范围:

私人住宅

对门扇重量达400千克的平开门进行自动化，门扇可向内或向外开启。

工业企业

对工业和防火平开门进行自动化，以实现区域划分和访问控制。

市政设施

安装在市政机构、幼儿园、学校及其他机构的入口处。

独立行人门

用于独立行人门的自动化。

订购并安装

优势

高技术性能

由于传动装置的高技术特性，它是中高强度使用大门的理想解决方案。

防潮保护

特制盖板可保护传动装置的离合器免受湿气侵入，这在环境温度为负值时尤为重要。

加长工作行程

传动装置加长的工作行程使其可以用于向外开启的大门。

内置限位开关

内置电动限位开关使传动装置能够安装在没有机械止动装置的门上。

高技术性能

由于传动装置的高技术特性，它是中高强度使用大门的理想解决方案。

防潮保护

特制盖板可保护传动装置的离合器免受湿气侵入，这在环境温度为负值时尤为重要。

加长工作行程

传动装置加长的工作行程使其可以用于向外开启的大门。

内置限位开关

内置电动限位开关使传动装置能够安装在没有机械止动装置的门上。

设计

Таблица

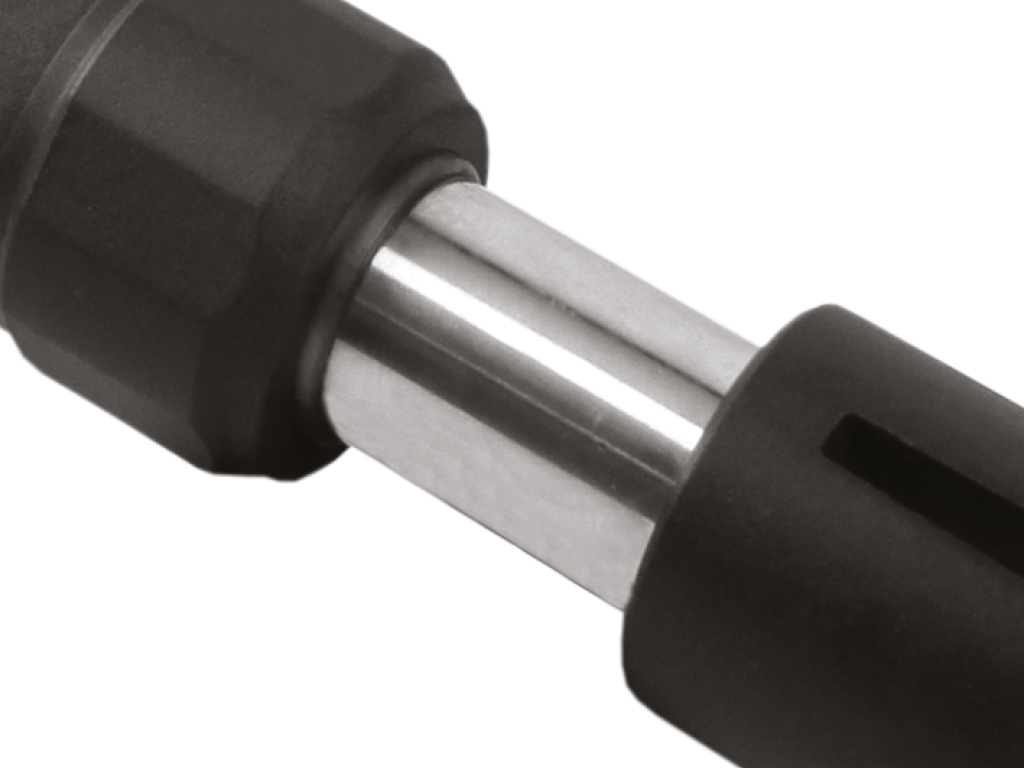

高强度钢制丝杠

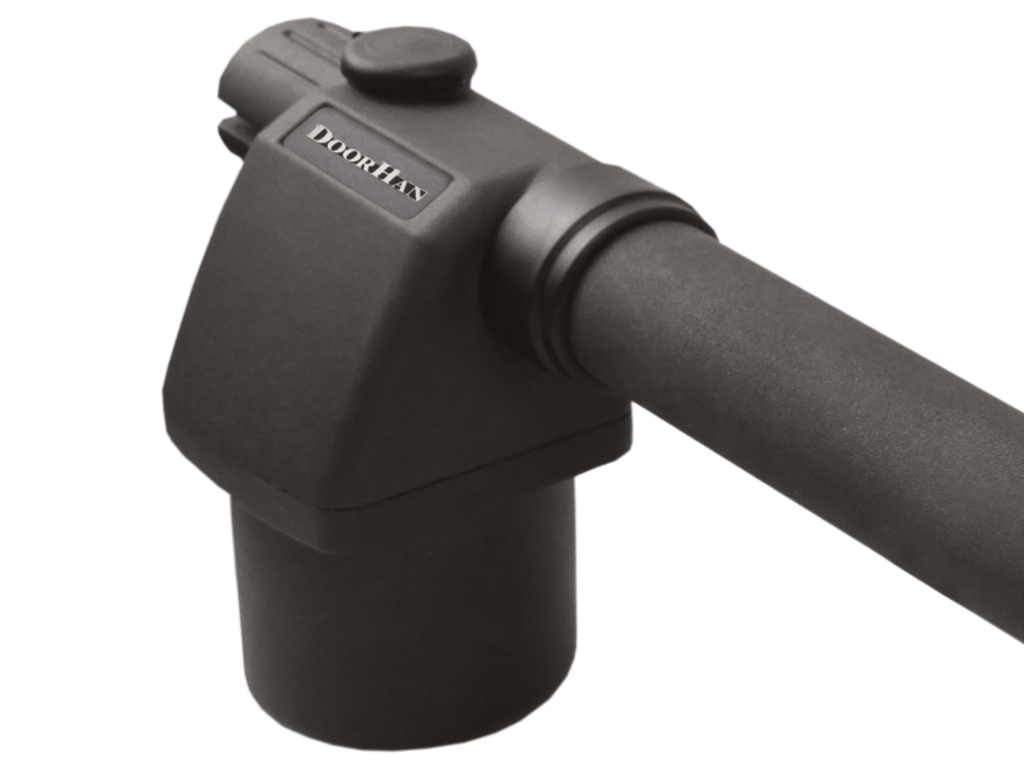

特殊离合机构

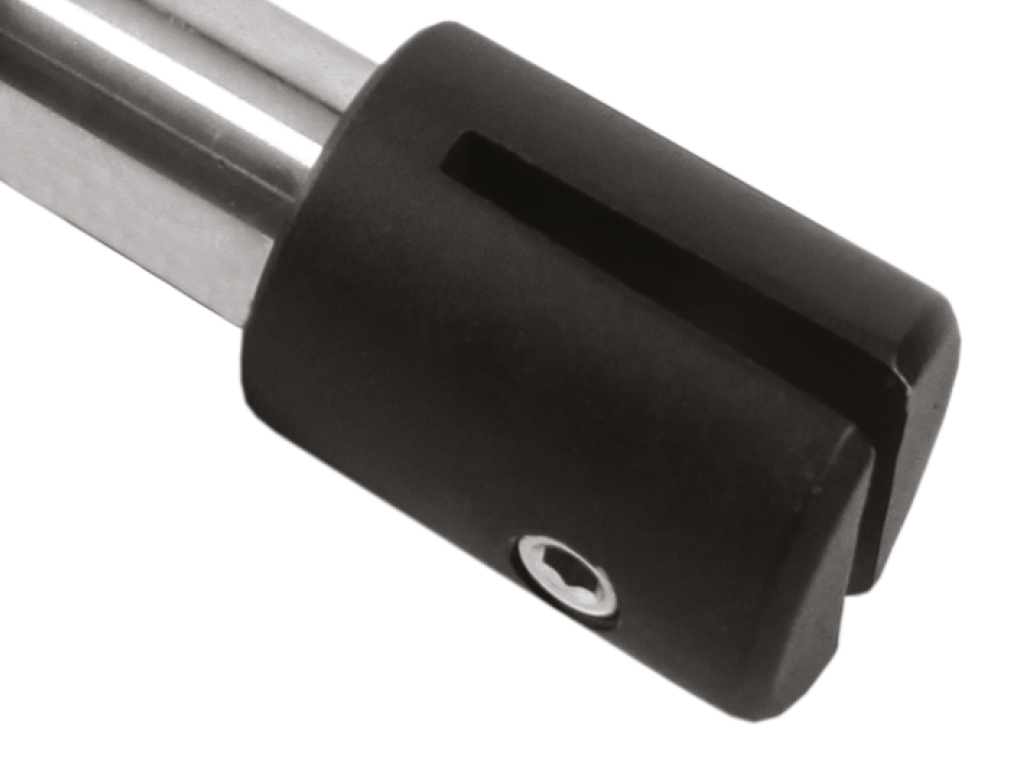

减速器中使用钢和青铜部件可延长传动装置的使用寿命

Equipment

基本配置

附加配置

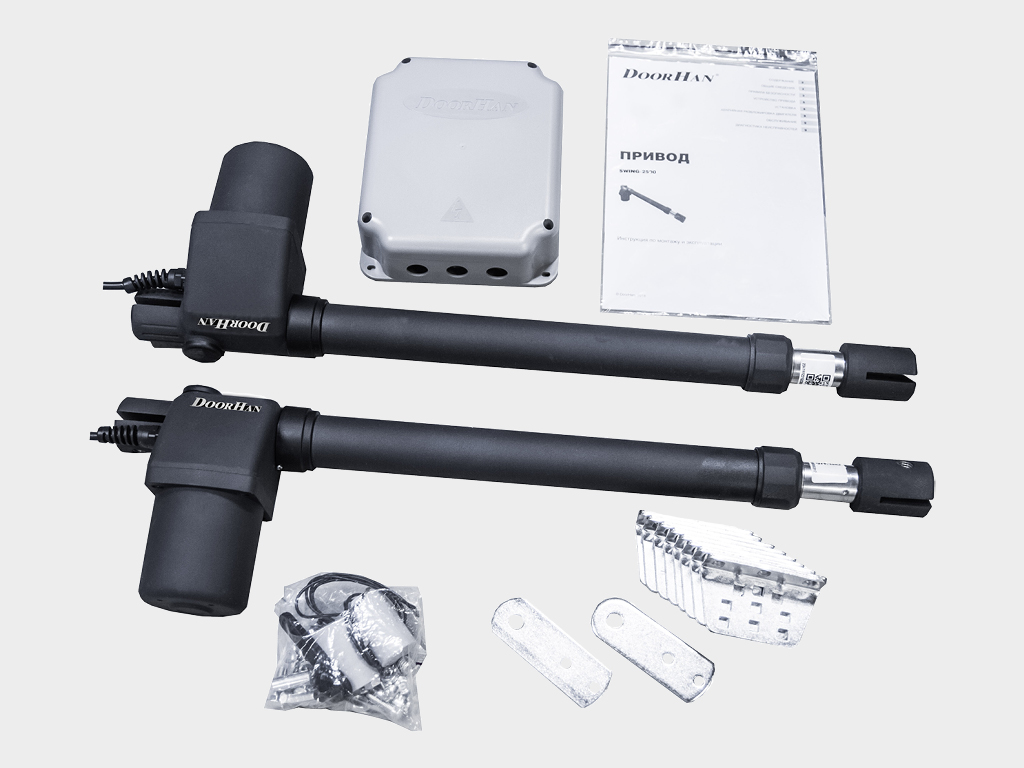

两个电动传动装置、一个带外壳的控制单元、紧固件、离合器钥匙。

PHOTOCELL-N 红外线安全光电管，由红外发射器和接收器组成。

带旋转板的无线安全光电管 PHOTOCELL-PRO，适用于不对称开口，由红外发射器和接收器组成。

WI-FI 模块，用于电动传动装置的无线控制（生成控制信号，常开）。

GSM 模块，用于接收手机信号并传输控制命令以启动电动传动装置或道闸。

TRANSMITTER 2-PRO-BLACK 遥控器，用于远程控制两个自动化设备。

TRANSMITTER 4-PRO-BLACK 遥控器，用于远程控制四个自动化设备。

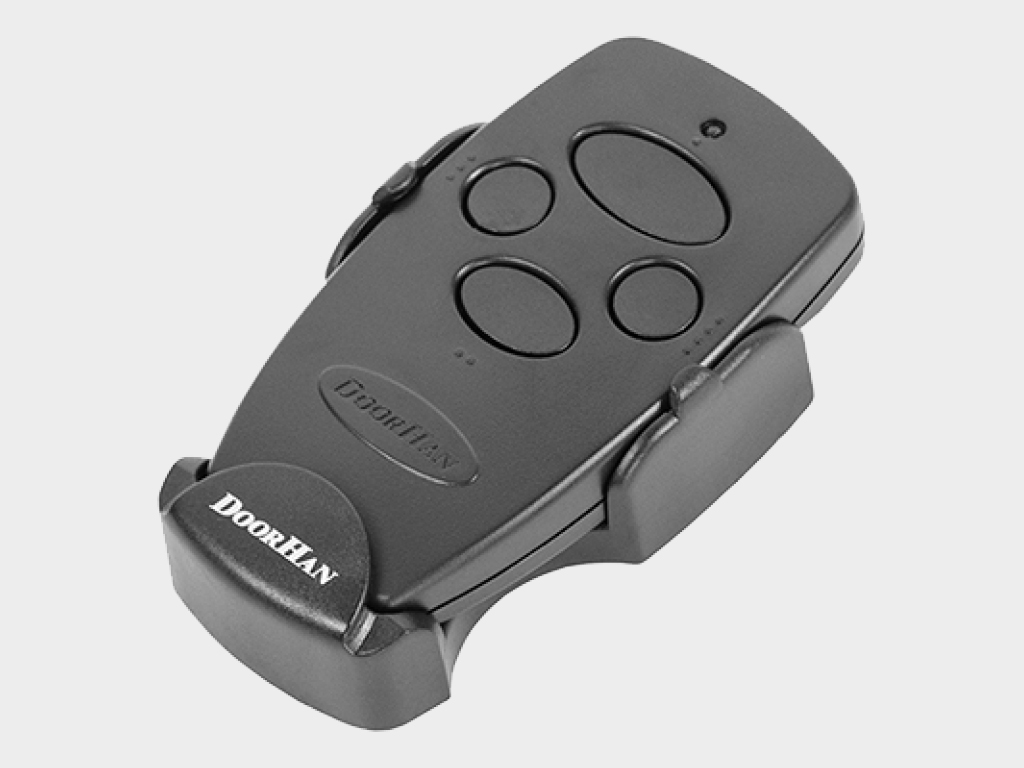

TRANSMITTER 4 遥控器，用于远程控制四个自动化设备。

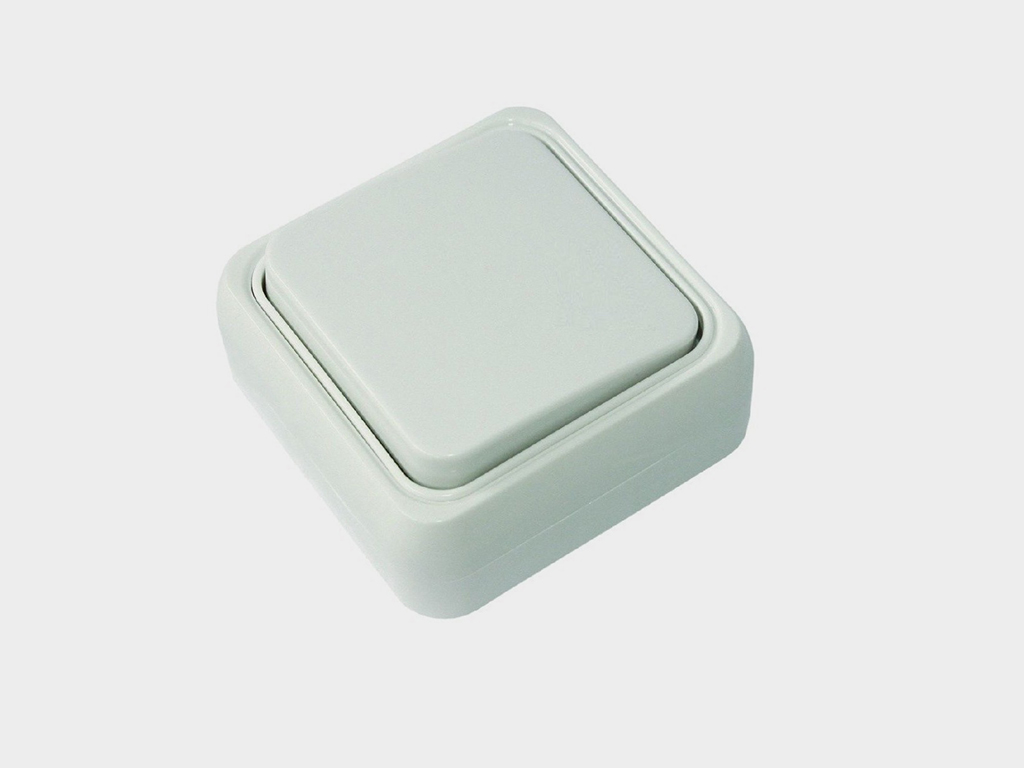

带复位机构的按键开关 SWITCH，用于向传动装置控制单元发送控制命令。

KEYPAD 密码键盘，用于远程控制配备内置或外部 DoorHan 接收器的电动门传动装置。

无线按钮 COMMAND-433 用于远程控制两个自动化设备。配备方便的支架，可将遥控器固定在汽车的遮阳板和墙壁上。

钥匙开关 KEYSWITCH-N，通过转动钥匙向自动化系统控制单元发送控制命令。

防破坏密码键盘 KEYCODE，用于控制自动化设备。可用作外部按键面板或近距离读卡器。

外部无线电接收器 DHRE-1，用于使用 DoorHan 遥控器控制其他制造商的自动化设备。

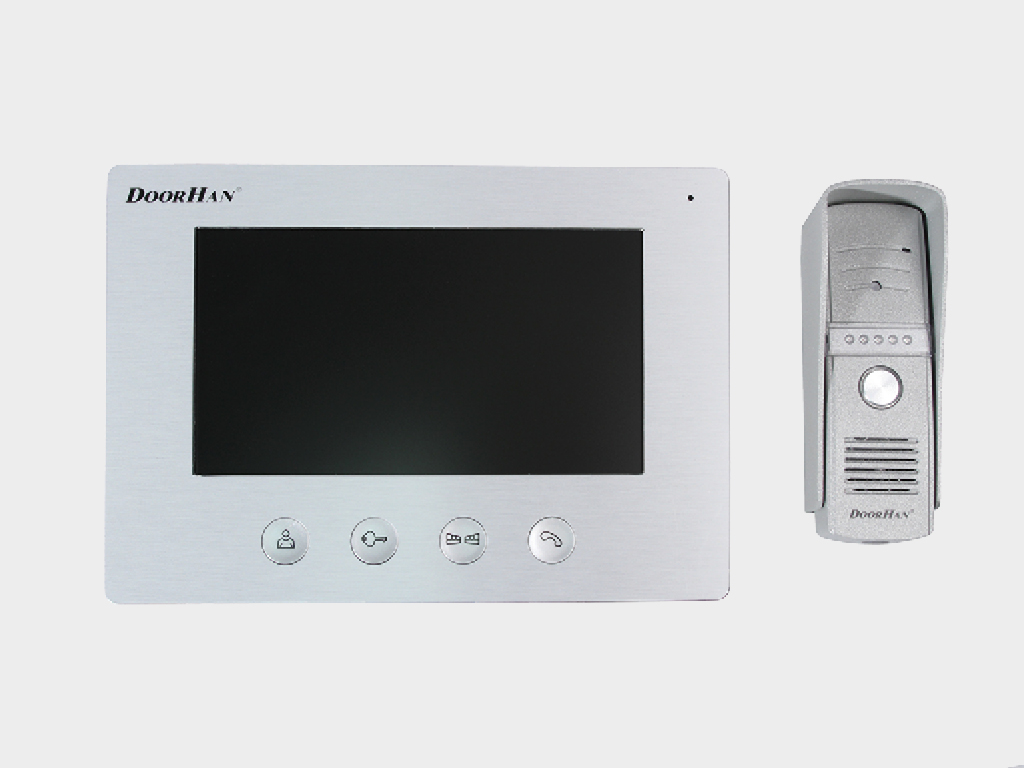

带视频通话功能的对讲机 DOMO7，用于控制行人门和车辆门。

带天线的 LED 信号灯 LAMP-PRO，用于警示门正在移动。

天线 ANTENA-433，用于增强信号。当接收器和发射器之间存在障碍物时使用。

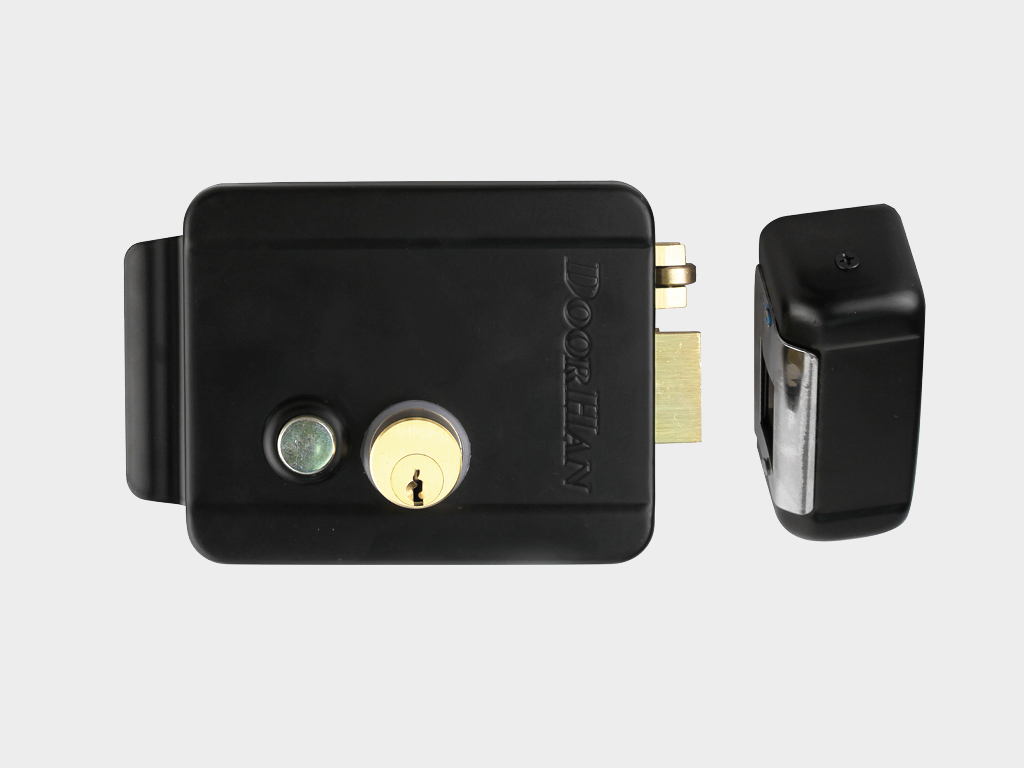

行人门用 DH-LOCK-KIT 表面安装式机电锁套件。

警报器 SIRENA，用于声音警示门正在移动。

TRANSMITTER 5PRO-BLACK/15PRO-BLACK/15TIMER-PRO-BLACK 遥控器专为远程控制所有自2021年起生产的DoorHan自动化设备而设计。在传动装置的无线电接收器中占用两个内存单元。使用这些遥控器可以实现对五/十五个设备的同步或独立控制。

Technical description

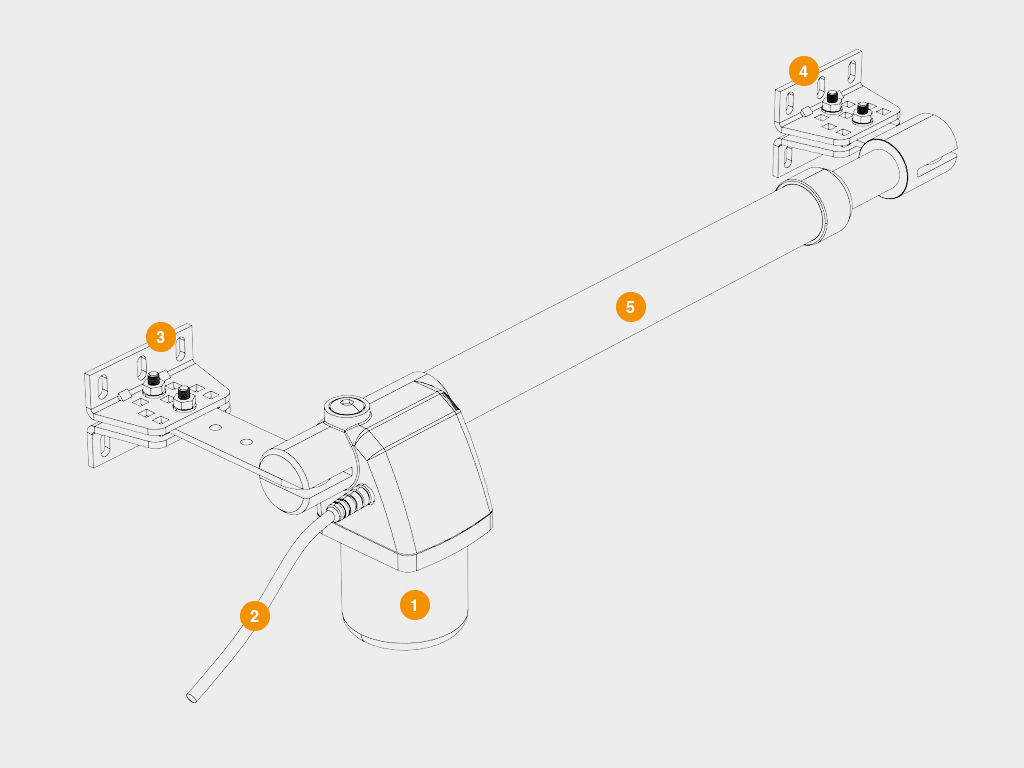

结构

技术规格

产品使用条件

包装

电机
电源线
后支架
前支架
外壳

参数	数值	备注
最大门扇长度，米	4
电源电压，B	220–240
最大门扇重量，千克。	400
功率，W	140
工作温度范围，°C	-20...+55
IP防护等级	44
使用强度，%	50	在 t = 20 °C 的温度下

1. 在安装传动装置前，必须确保大门平稳运行。

2. 必须确保使用地点的气候条件与传动装置的特性相符。

3. 禁止在存在易燃物质或危险环境的场所安装设备。

4. 确保在门移动时，传动装置的活动部分和固定部分之间不会夹住任何物体。

5. 为避免传动装置损坏，必须只使用DoorHan公司的附件。

6. 禁止将电动机置于脱离状态。

7. 如果需要维修或调整，禁止使用传动装置。

8. 在启动电动传动装置前，请确保其工作区域内没有异物。

9. 只有在大门停止且传动装置关闭时，才允许车辆和行人通过。

10. 请勿让儿童使用传动装置和附件。

11. 禁止对自动化部件进行改动。

纸箱包装	包装特点
包装物	薄膜、泡沫塑料、纸箱
长度，mm	710
宽度，mm	275
高度，毫米	225

附加说明 print

高技术性能。是中高强度使用大门的理想解决方案。

特制盖板可保护传动装置的离合器免受湿气侵入，这在环境温度为负值时尤为重要。

传动装置加长的工作行程使其可以用于向外开启的大门。

内置电动限位开关使传动装置能够安装在没有机械止动装置的门上。

Installation

安装方法

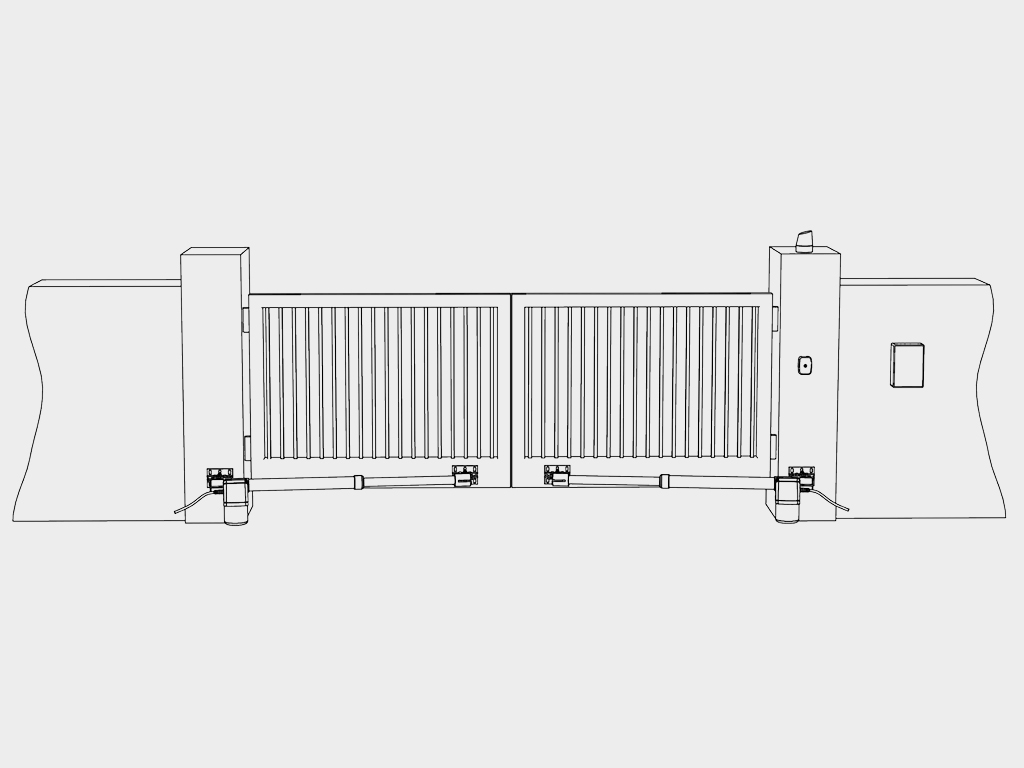

安装在门柱上的支架上。

Documentation

使用说明

证书和认证

图纸

安装和操作手册

PDF

符合性声明

PDF

服务手册

PDF

外形尺寸图

PDF

保修义务 print

自购买之日起，向买方提供传动装置一年保修。经销商有权更改保修期。

设计

Таблица

高强度钢制丝杠

特殊离合机构

减速器中使用钢和青铜部件可延长传动装置的使用寿命

Equipment

基本配置

两个电动传动装置、一个带外壳的控制单元、紧固件、离合器钥匙。

附加配置

PHOTOCELL-N 红外线安全光电管，由红外发射器和接收器组成。

带旋转板的无线安全光电管 PHOTOCELL-PRO，适用于不对称开口，由红外发射器和接收器组成。

WI-FI 模块，用于电动传动装置的无线控制（生成控制信号，常开）。

GSM 模块，用于接收手机信号并传输控制命令以启动电动传动装置或道闸。

TRANSMITTER 2-PRO-BLACK 遥控器，用于远程控制两个自动化设备。

TRANSMITTER 4-PRO-BLACK 遥控器，用于远程控制四个自动化设备。

TRANSMITTER 4 遥控器，用于远程控制四个自动化设备。

带复位机构的按键开关 SWITCH，用于向传动装置控制单元发送控制命令。

KEYPAD 密码键盘，用于远程控制配备内置或外部 DoorHan 接收器的电动门传动装置。

无线按钮 COMMAND-433 用于远程控制两个自动化设备。配备方便的支架，可将遥控器固定在汽车的遮阳板和墙壁上。

钥匙开关 KEYSWITCH-N，通过转动钥匙向自动化系统控制单元发送控制命令。

防破坏密码键盘 KEYCODE，用于控制自动化设备。可用作外部按键面板或近距离读卡器。

外部无线电接收器 DHRE-1，用于使用 DoorHan 遥控器控制其他制造商的自动化设备。

带视频通话功能的对讲机 DOMO7，用于控制行人门和车辆门。

带天线的 LED 信号灯 LAMP-PRO，用于警示门正在移动。

天线 ANTENA-433，用于增强信号。当接收器和发射器之间存在障碍物时使用。

行人门用 DH-LOCK-KIT 表面安装式机电锁套件。

警报器 SIRENA，用于声音警示门正在移动。

Technical description

结构

电机
电源线
后支架
前支架
外壳

技术规格

参数	数值	备注
最大门扇长度，米	4
电源电压，B	220–240
最大门扇重量，千克。	400
功率，W	140
工作温度范围，°C	-20...+55
IP防护等级	44
使用强度，%	50	在 t = 20 °C 的温度下

产品使用条件

1. 在安装传动装置前，必须确保大门平稳运行。

2. 必须确保使用地点的气候条件与传动装置的特性相符。

3. 禁止在存在易燃物质或危险环境的场所安装设备。

4. 确保在门移动时，传动装置的活动部分和固定部分之间不会夹住任何物体。

5. 为避免传动装置损坏，必须只使用DoorHan公司的附件。

6. 禁止将电动机置于脱离状态。

7. 如果需要维修或调整，禁止使用传动装置。

8. 在启动电动传动装置前，请确保其工作区域内没有异物。

9. 只有在大门停止且传动装置关闭时，才允许车辆和行人通过。

10. 请勿让儿童使用传动装置和附件。

11. 禁止对自动化部件进行改动。

包装

纸箱包装	包装特点
包装物	薄膜、泡沫塑料、纸箱
长度，mm	710
宽度，mm	275
高度，毫米	225

附加说明

高技术性能。是中高强度使用大门的理想解决方案。

特制盖板可保护传动装置的离合器免受湿气侵入，这在环境温度为负值时尤为重要。

传动装置加长的工作行程使其可以用于向外开启的大门。

内置电动限位开关使传动装置能够安装在没有机械止动装置的门上。

Installation

安装方法

安装在门柱上的支架上。

保修义务

自购买之日起，向买方提供传动装置一年保修。经销商有权更改保修期。
