滑动门驱动器 - DOORHAN 高品质自动化解决方案

这些驱动器专为在寒冷气候地区使用而开发，而安装额外的加热器 HEATER 可使驱动器在 -40°C 至 +55°C 的温度范围内运行。这些驱动器专为在寒冷气候地区使用而开发，而安装额外的加热器 HEATER 可使驱动器在 -40°C 至 +55°C 的温度范围内运行。内置控制器可确保与各种门禁系统 (СКУД) 兼容，并支持通过 MyDoorHan 品牌应用程序连接现代 Wi-Fi 模块。内置控制器可确保与各种门禁系统 (СКУД) 兼容，并支持通过 MyDoorHan 品牌应用程序连接现代 Wi-Fi 模块。 MyDoorHan 应用程序可以免费下载到运行 Android 和 iOS 平台的智能手机上。 MyDoorHan 应用程序可以免费下载到运行 Android 和 iOS 平台的智能手机上。

应用范围:

住宅

别墅区、乡村住宅、私人领地

商业和购物中心

汽车经销商、购物中心、办公大楼和停车场

高安全等级场所

门禁区域：私人住宅、安保大楼、车库合作社。

狭窄入口和有限空间

门前空间有限的场所。自动化系统提供精确的定位，在门口遇到障碍物时可柔和停止，并保护设备和行人免受损坏。适用于城市地段、车库入口和狭窄通道。

工业企业和仓库

生产区域、物流中心和工业场所。

订购并安装

优势

防破坏外壳

钢制防破坏外壳可为电机和控制单元提供可靠保护

强劲电机

强劲的电机可确保最大的有效推力

内置接收器

为实现远程控制，电路板中内置了一个 433 MHz 的接收器，最多可写入 60 个遥控器。

可连接光电管和信号灯

为确保安全，可将光电管（用于开门和关门）、信号灯和警报器连接到内置控制单元。

防破坏外壳

钢制防破坏外壳可为电机和控制单元提供可靠保护

强劲电机

强劲的电机可确保最大的有效推力

内置接收器

为实现远程控制，电路板中内置了一个 433 MHz 的接收器，最多可写入 60 个遥控器。

可连接光电管和信号灯

为确保安全，可将光电管（用于开门和关门）、信号灯和警报器连接到内置控制单元。

设计

Таблица

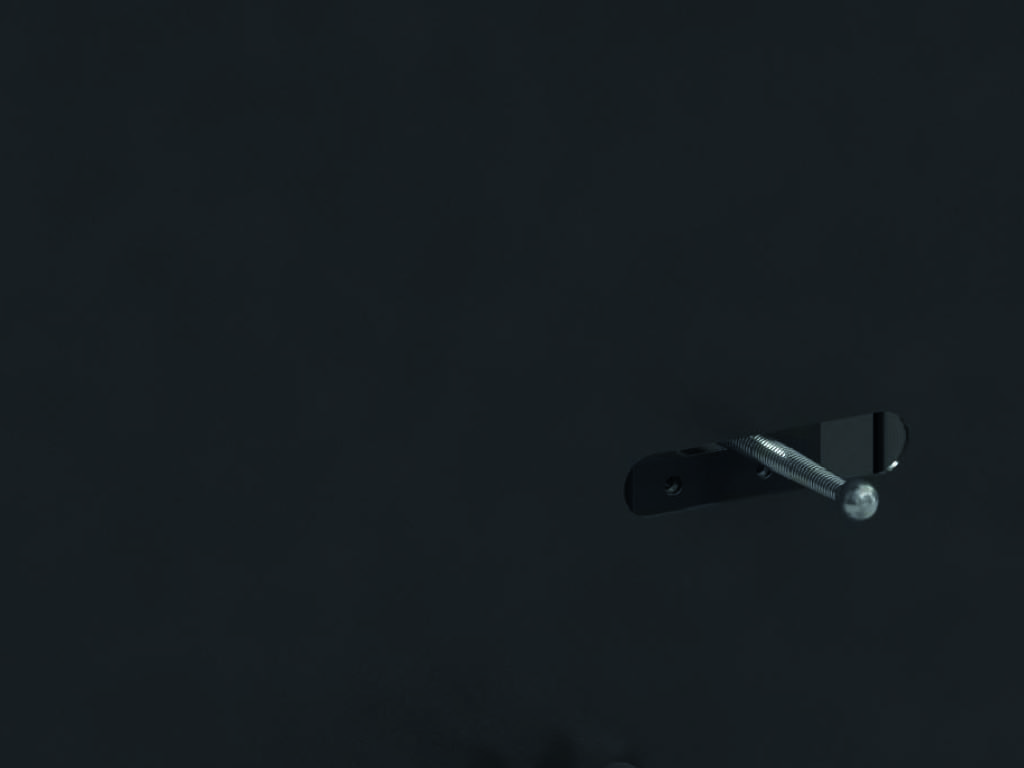

机械限位开关

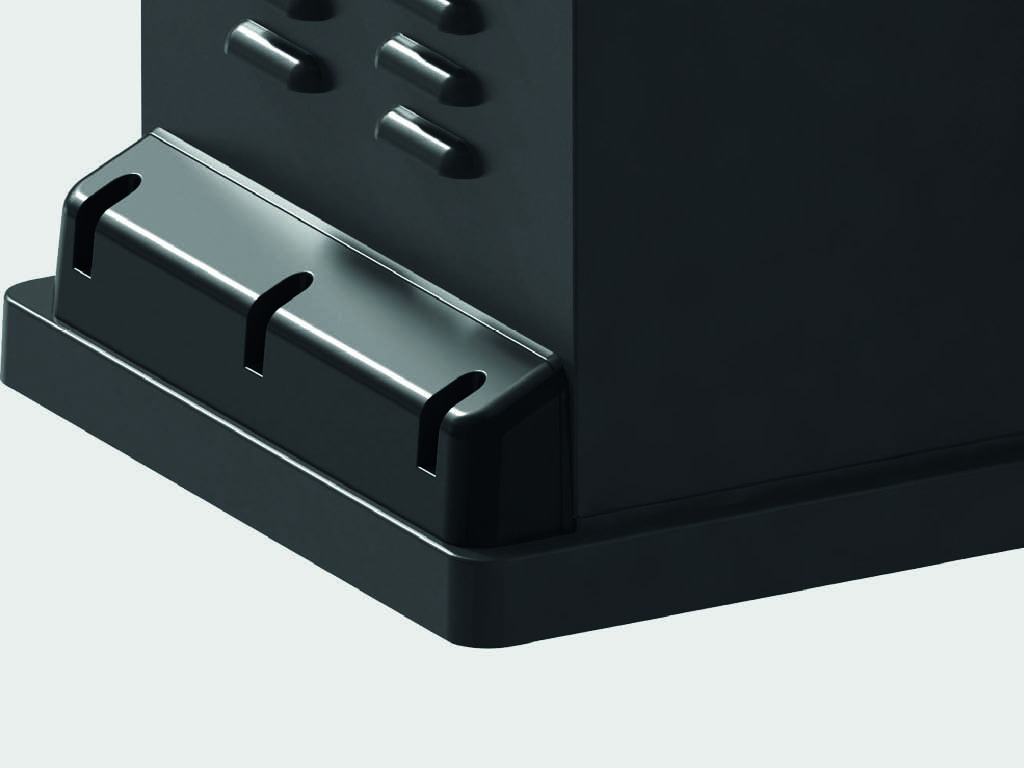

牢固地固定在安装底座上

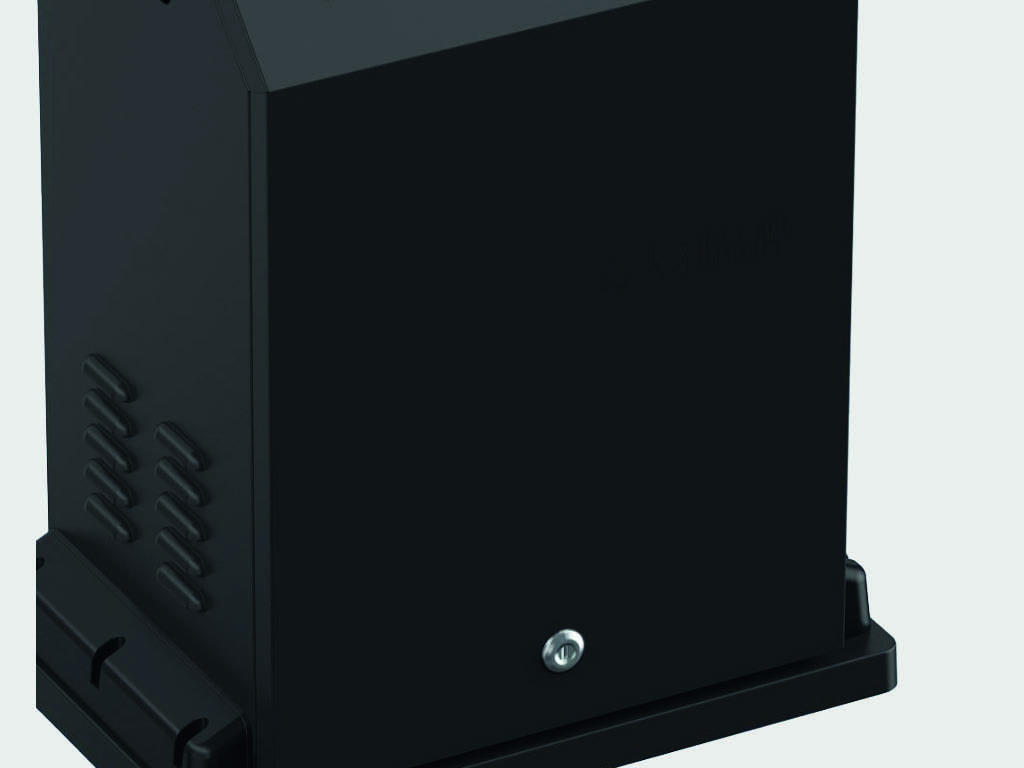

钢制防破坏外壳可为电机和控制单元提供可靠保护

Equipment

基本配置

附加配置

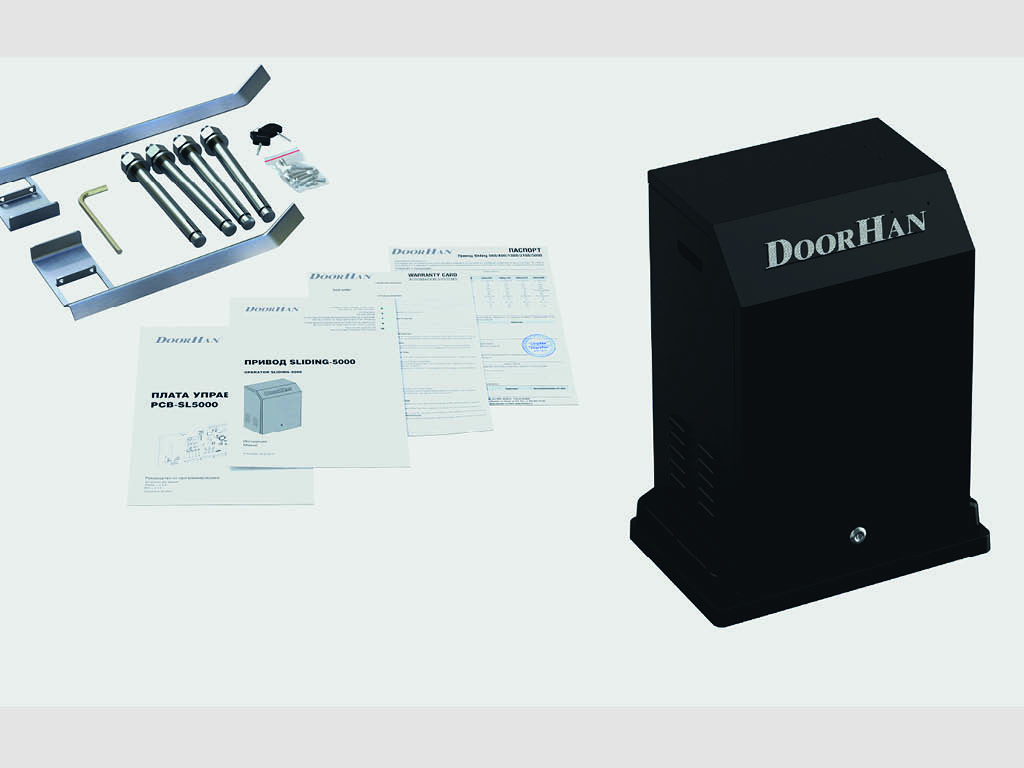

驱动器、限位开关、手动释放钥匙、紧固件。

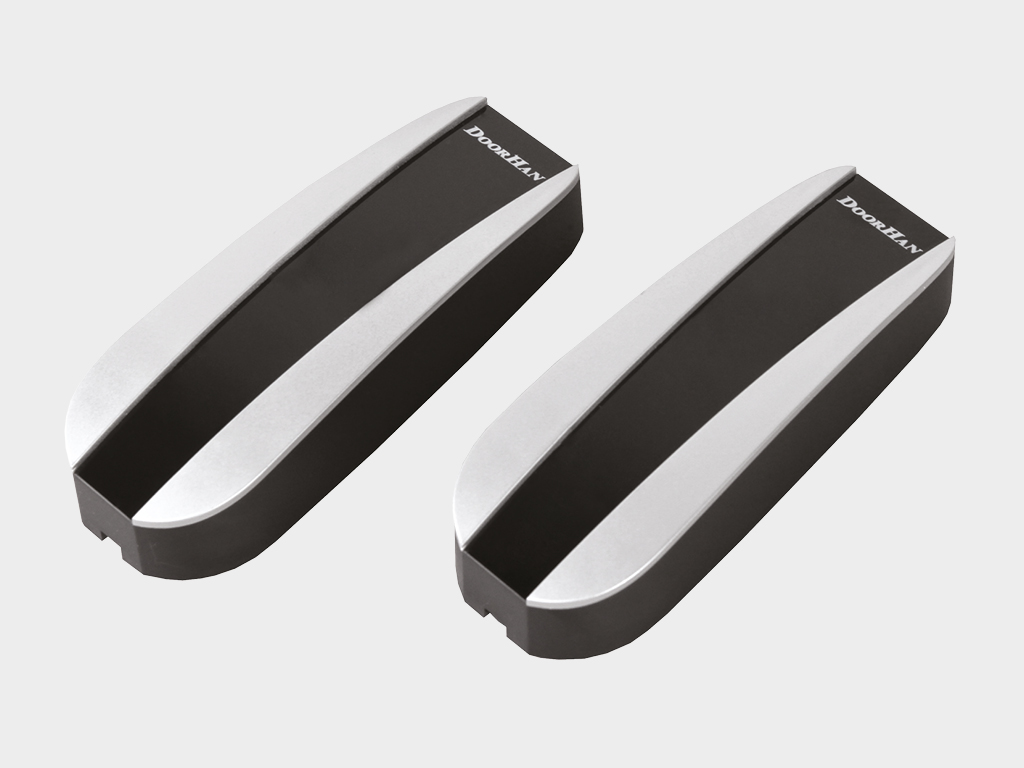

PHOTOCELL-N 红外线安全光电管，由红外发射器和接收器组成。

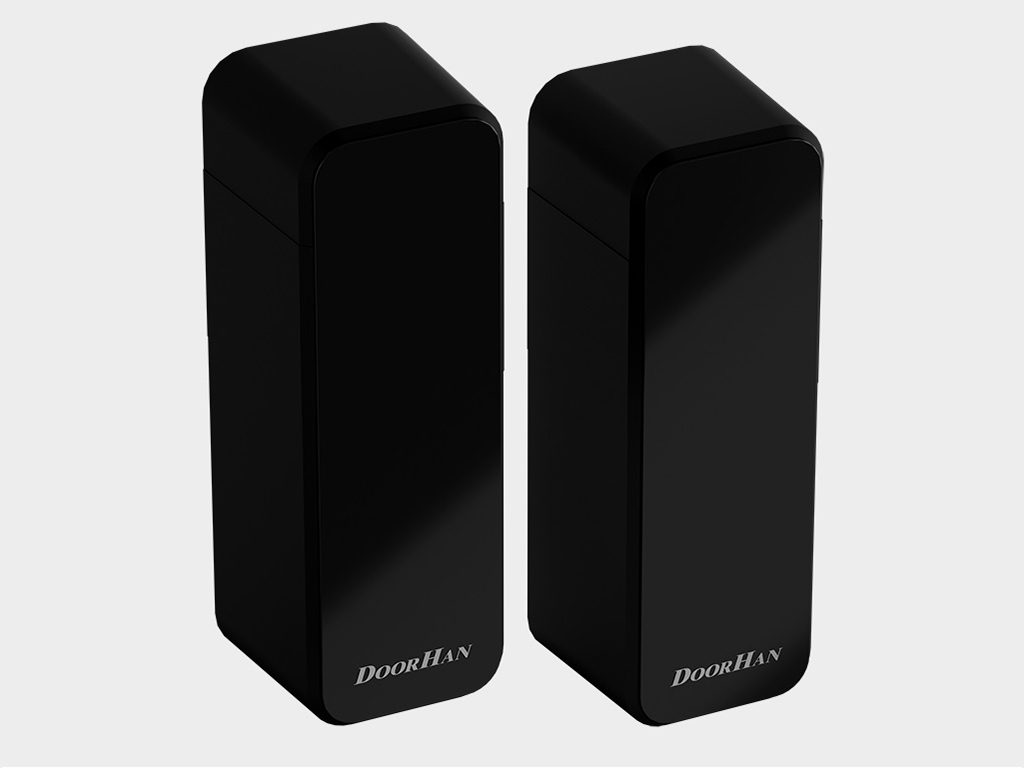

PHOTOCELL-PRO 带旋转板的无线红外线安全光电管，用于非对称开口，由红外发射器和接收器组成。

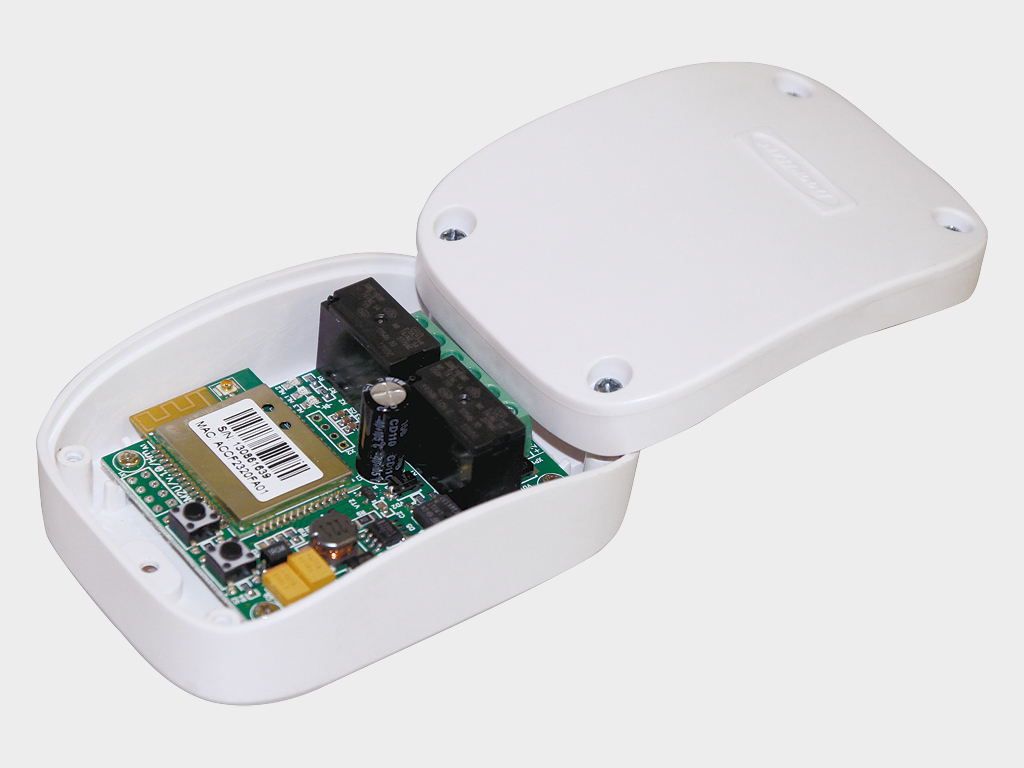

Wi-Fi 模块用于对电动驱动器进行无线控制（产生 NO 控制信号）。

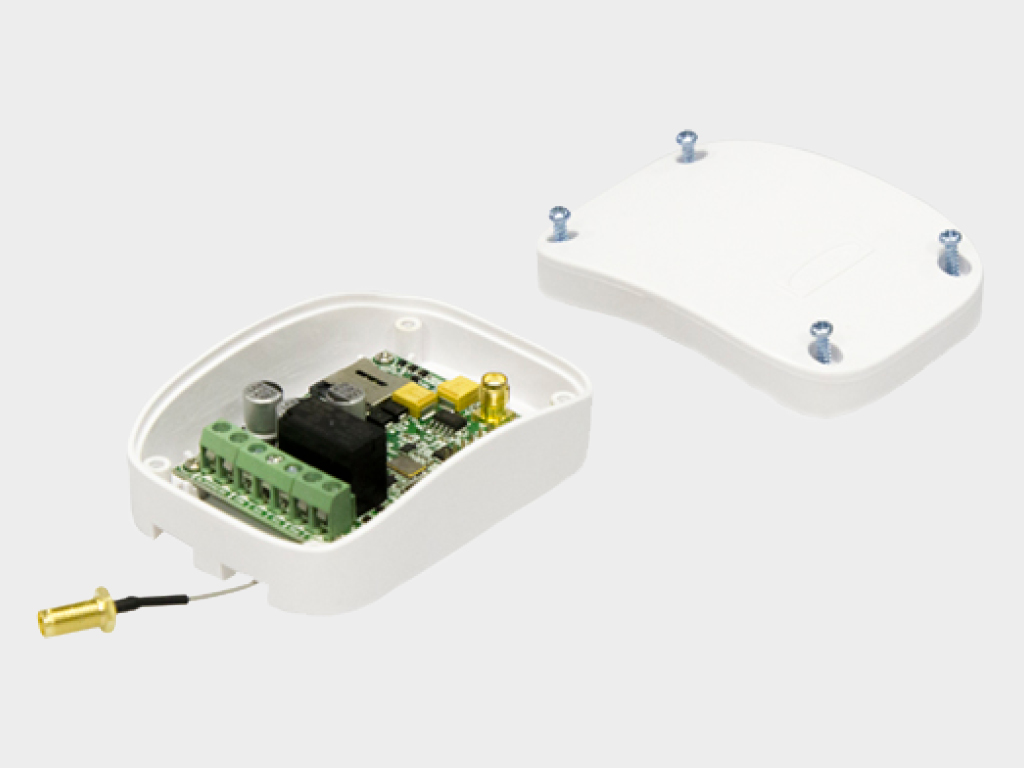

GSM 模块用于接收手机信号并传输控制命令以启动电动驱动器或道闸。

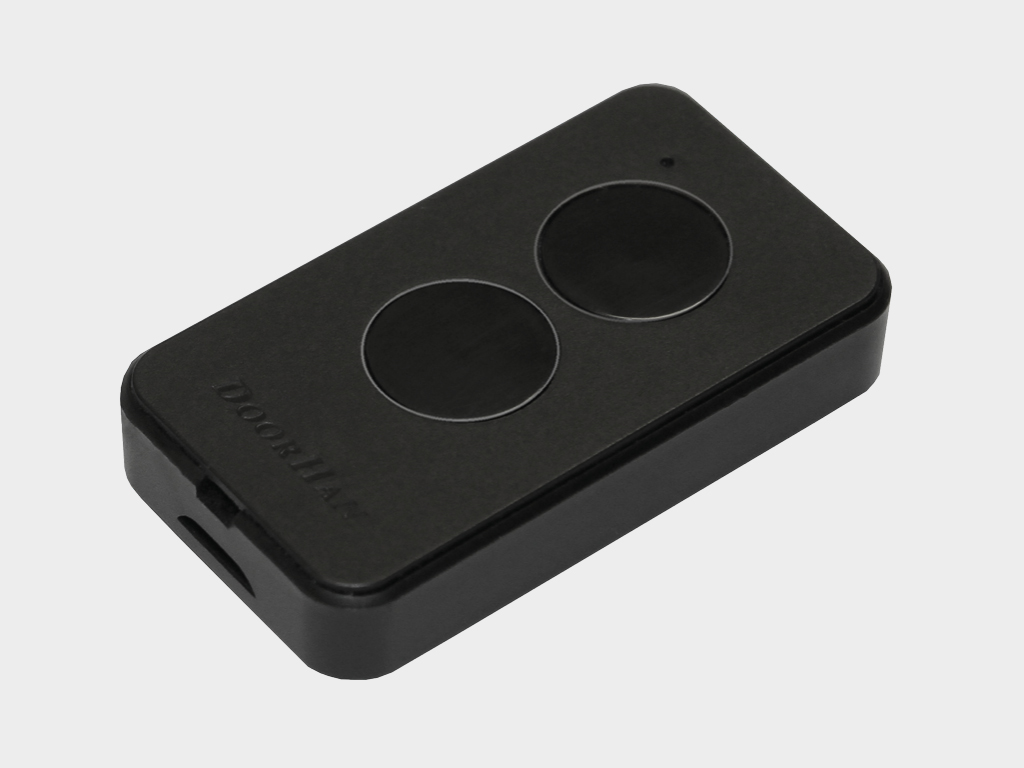

TRANSMITTER 2-PRO-BLACK 遥控器，用于远程控制两个自动化设备。

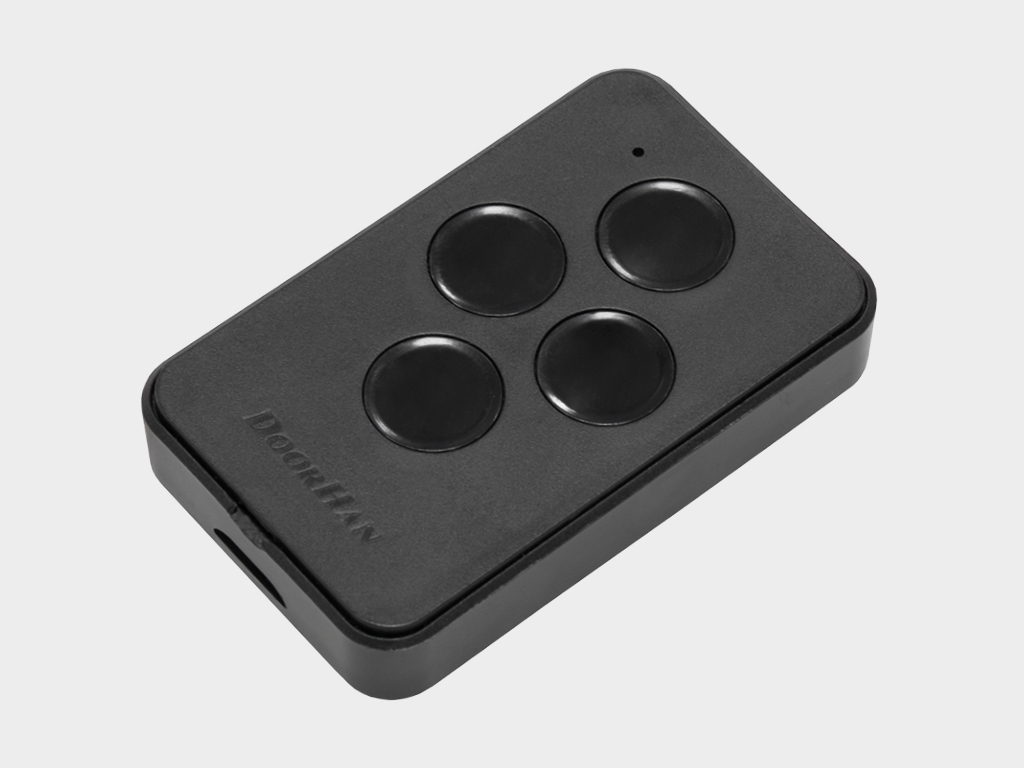

TRANSMITTER 4-PRO-BLACK 遥控器，用于远程控制四个自动化设备。

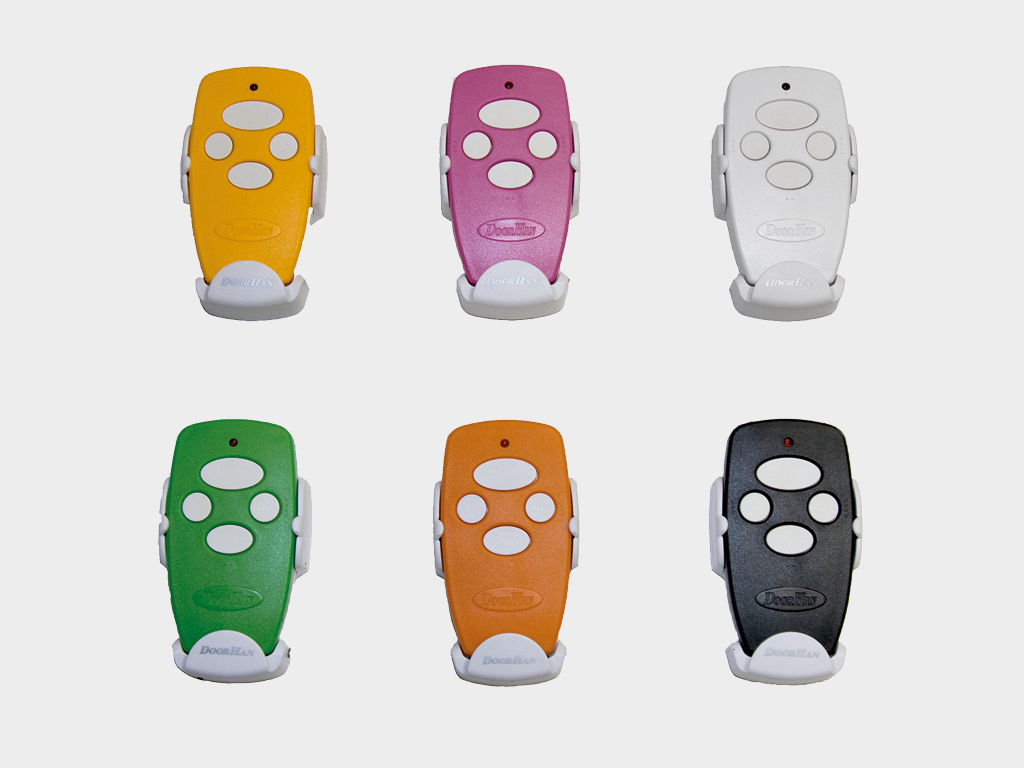

TRANSMITTER 4-COLOR 彩色遥控器，用于远程控制四个自动化设备。

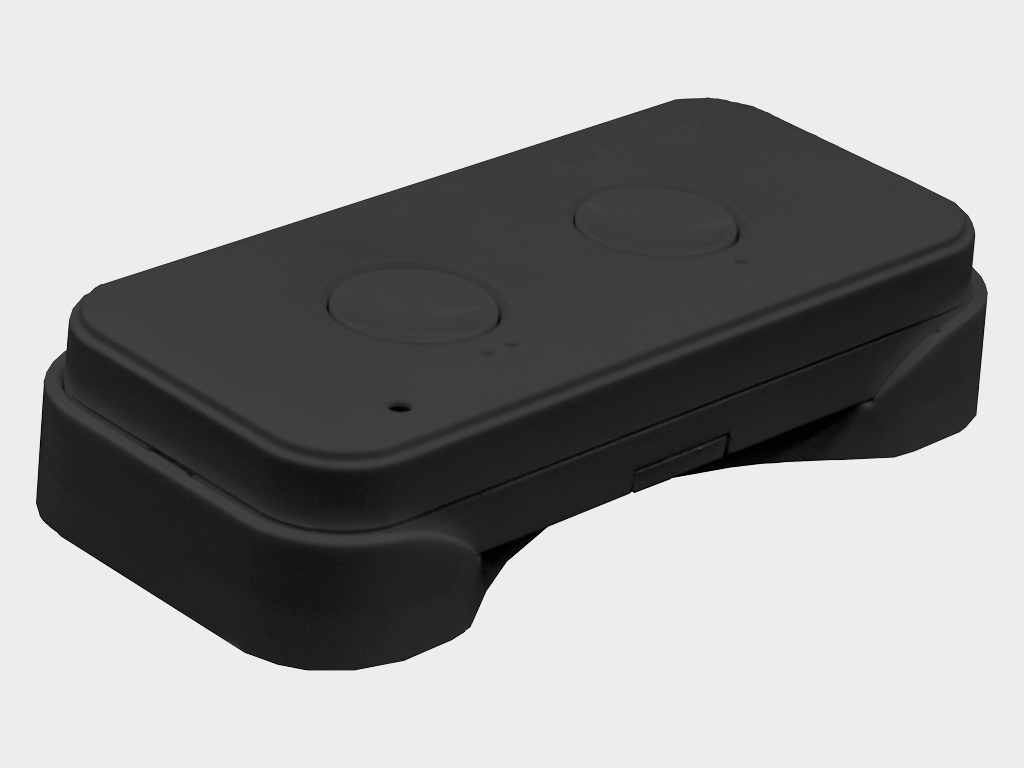

COMMAND-433 无线控制按钮，用于远程控制两个自动化设备。配有方便的支架，可将遥控器固定在汽车的遮阳板和墙上。

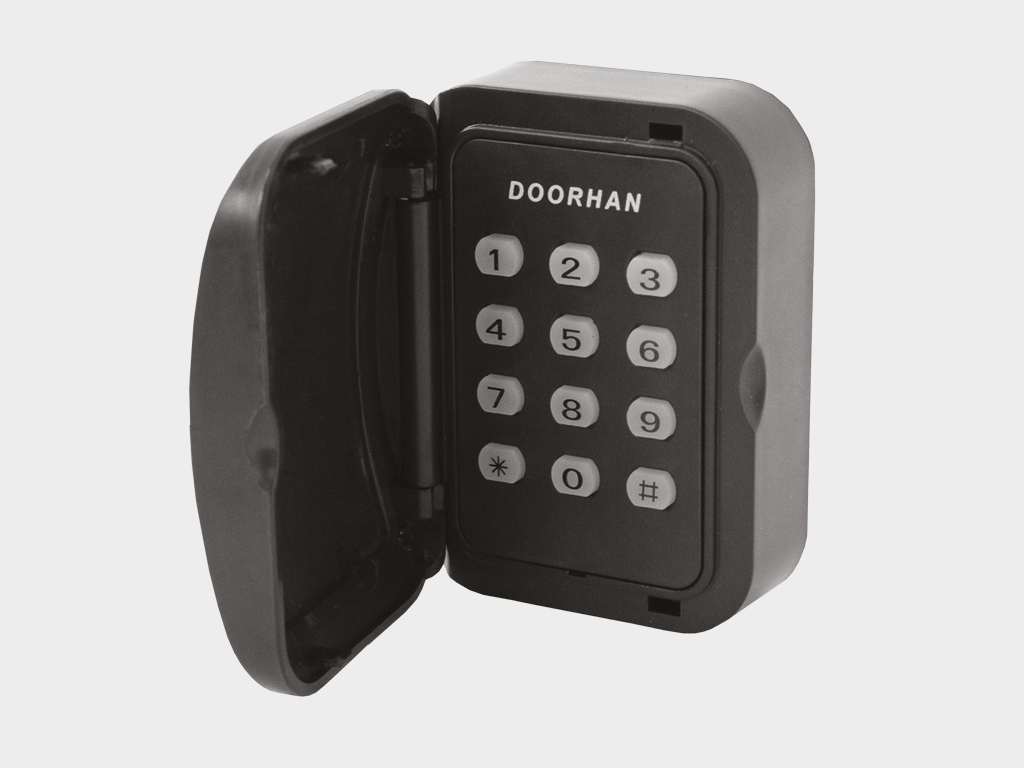

KEYPAD 密码键盘，用于远程控制配备内置或外部 DoorHan 接收器的门电动驱动器。

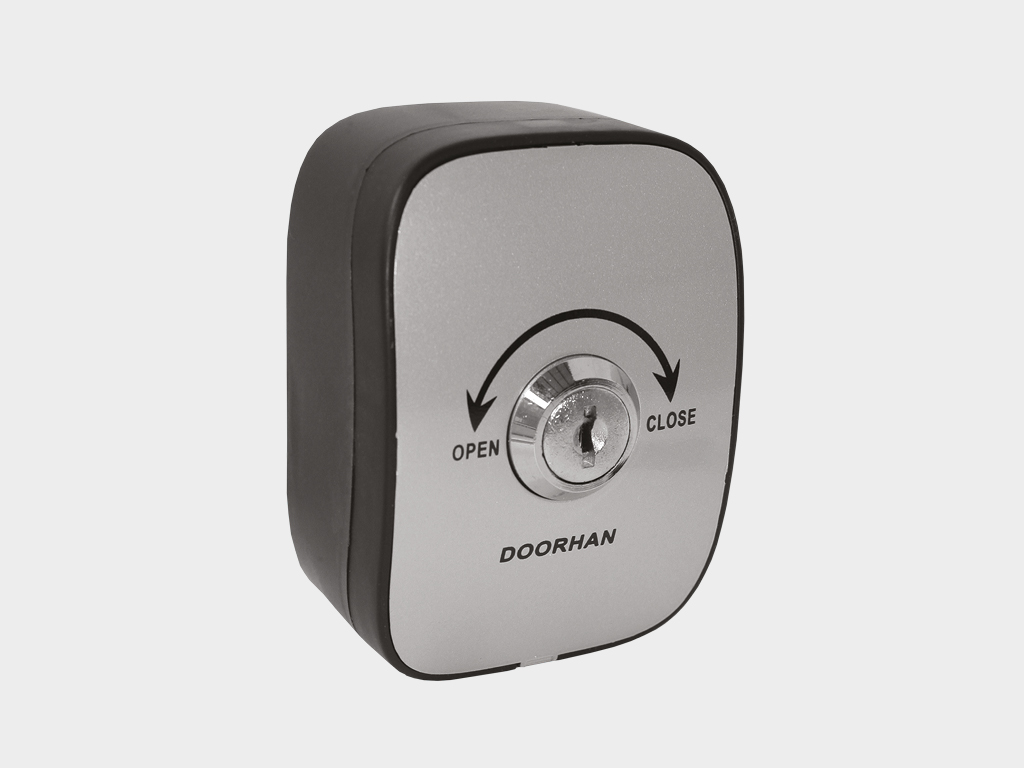

KEYSWITCH_N 钥匙开关，通过转动钥匙向自动化系统的控制单元发送控制命令。

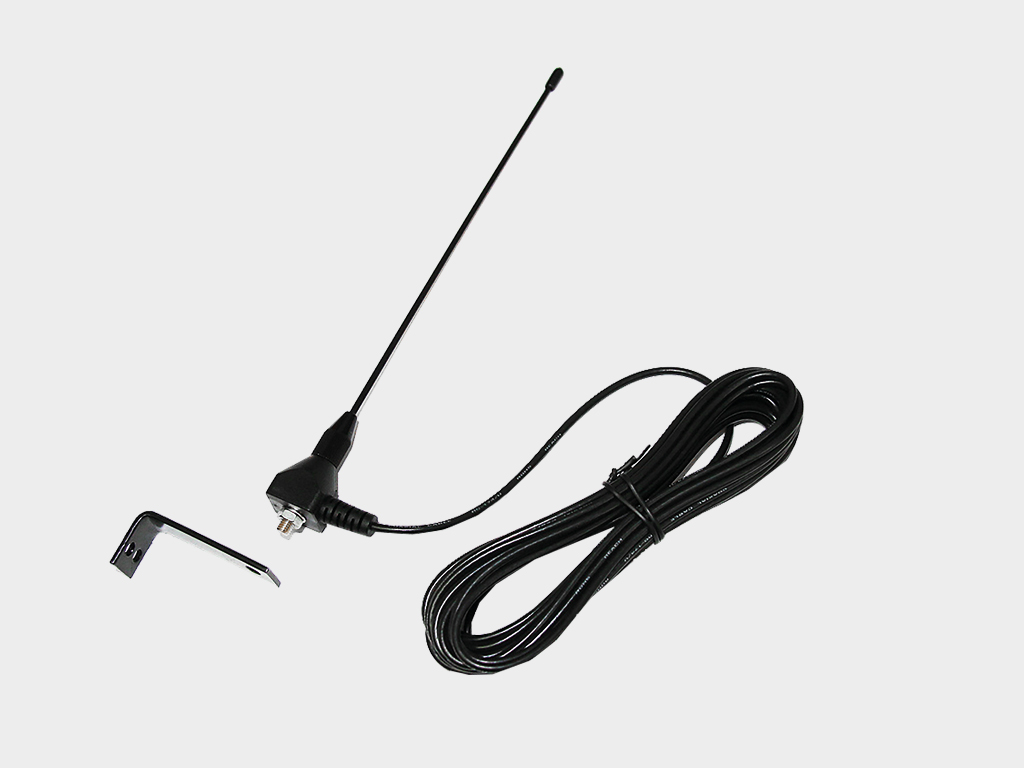

ANTENA-433 天线，用于增强信号。用于接收器和发射器之间存在障碍物的情况。

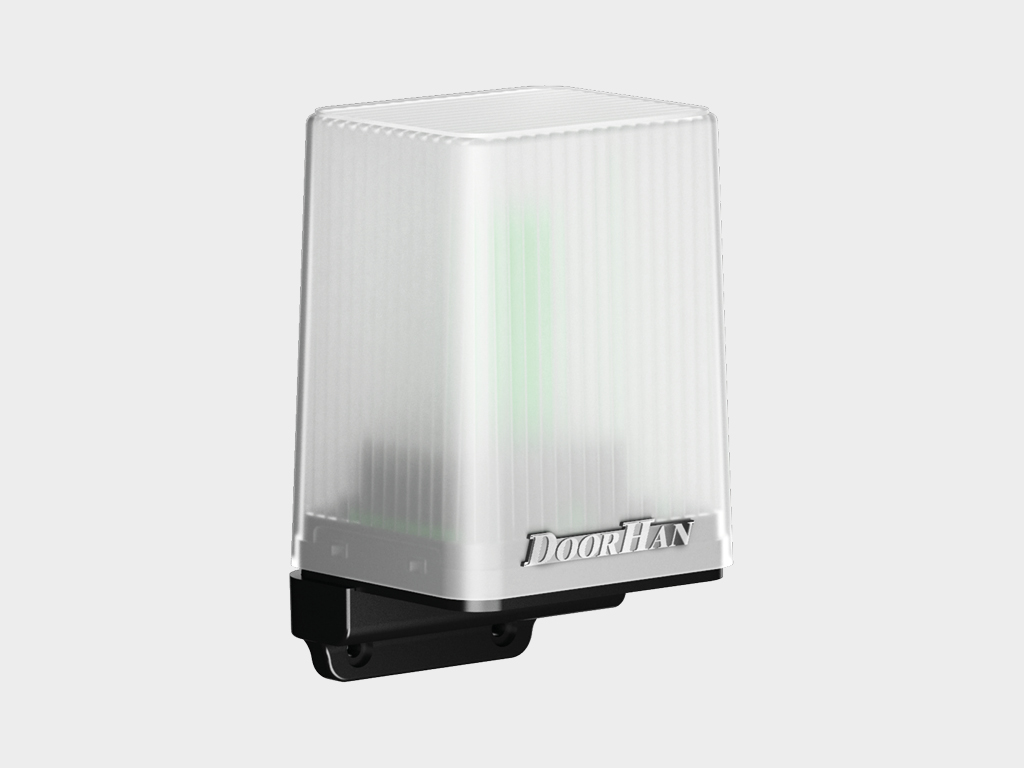

LAMP-PRO 带天线的 LED 信号灯，用于通知门的移动。

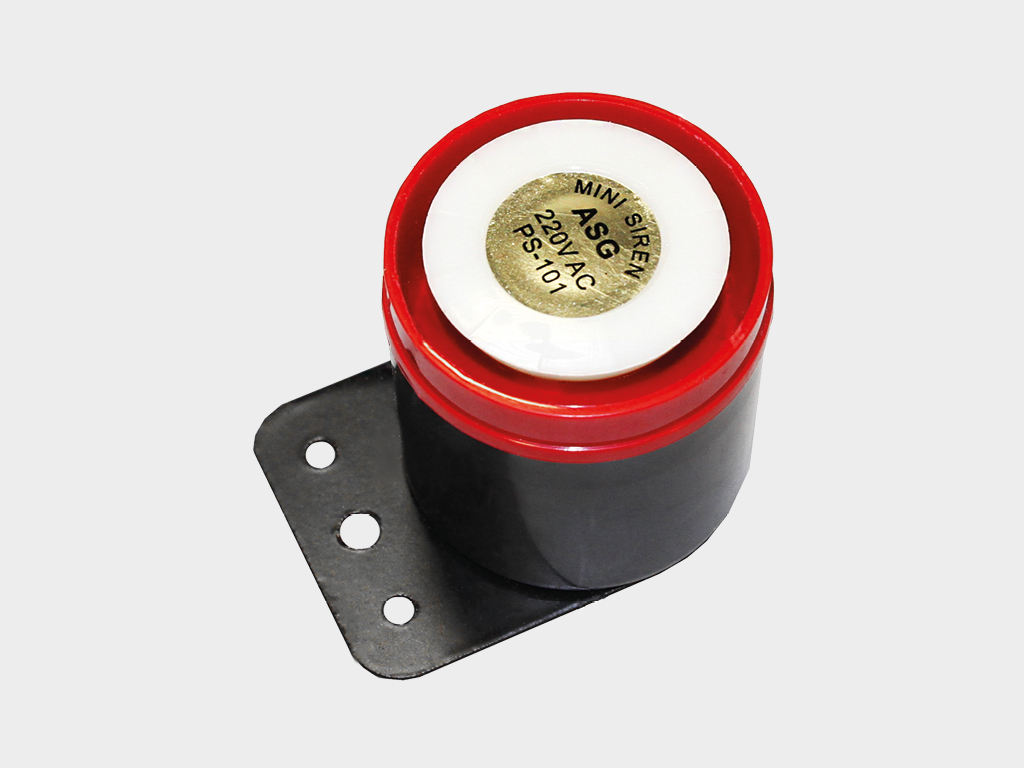

SIRENA 警报器，用于门的移动发出声音警报。

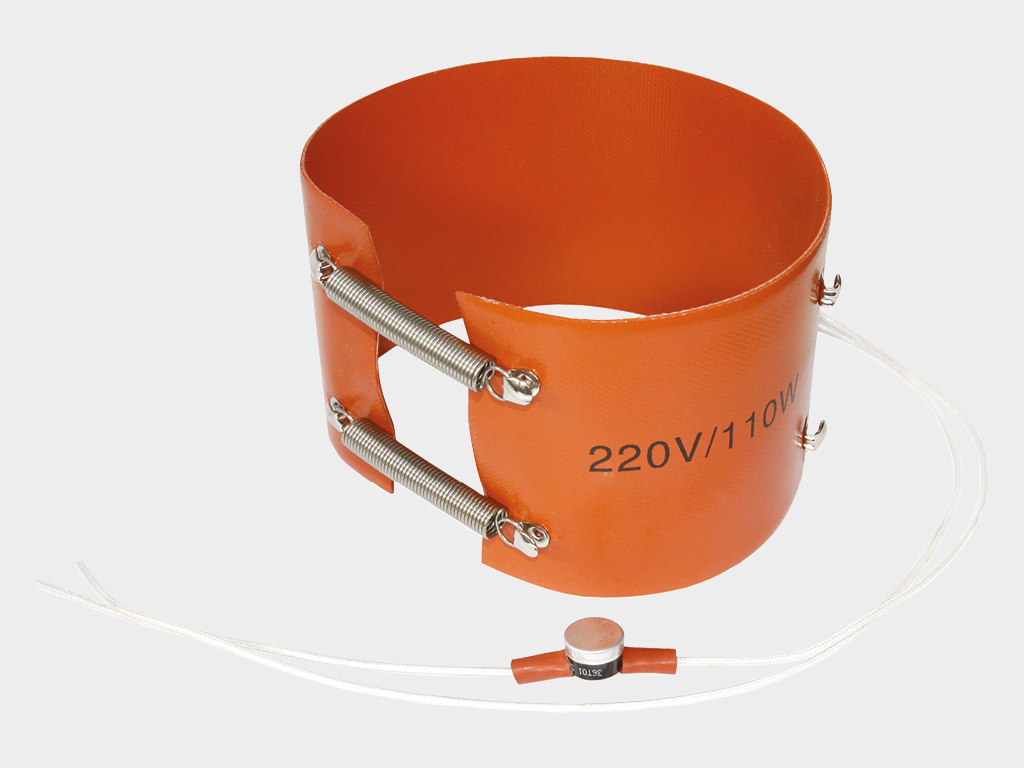

HEATER 加热器，用于在低温条件下加热门和道闸的电动驱动器。

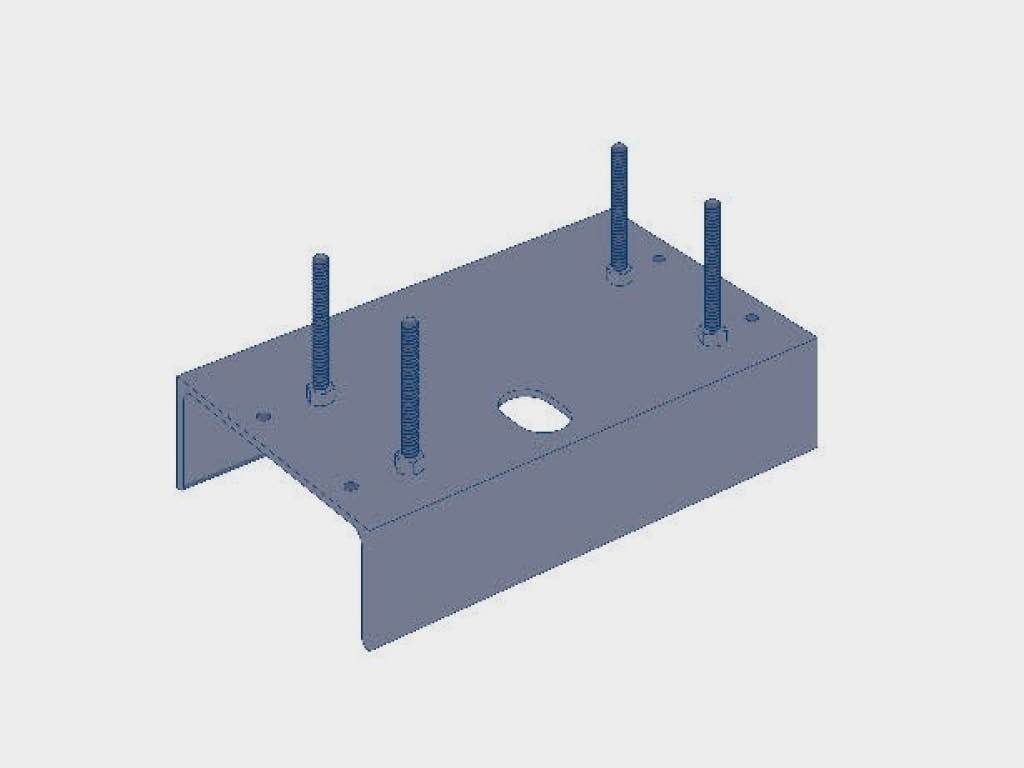

SLIDING-5000 驱动器安装板。

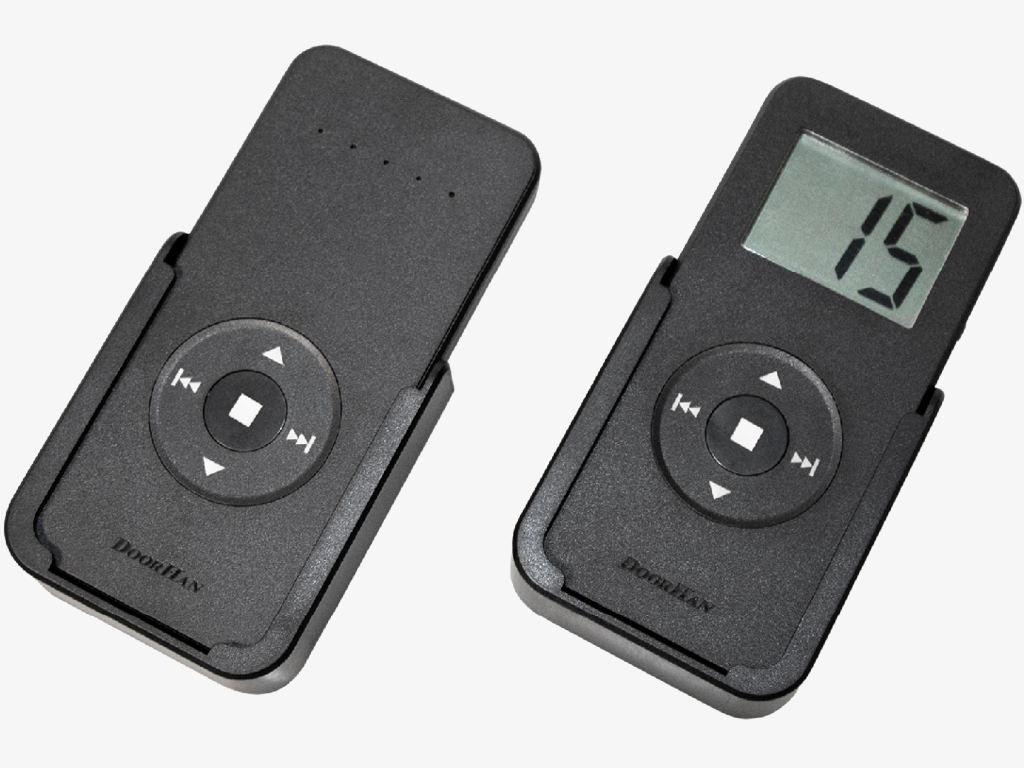

TRANSMITTER 5PRO-BLACK/15PRO-BLACK/15TIMER-PRO-BLACK 遥控器，用于远程控制 2021 年起生产的所有 DoorHan 自动化设备。在驱动器的无线电接收器中占用两个存储单元。使用这些遥控器可以同时或单独控制五/十五个设备。

Technical description

技术规格

产品使用条件

包装

参数	数值	备注
最大门扇重量，公斤	3 000/5 000
电源电压，B	380-400/220–240
最大力，H	170/220
功率，W	1 680/2 350
工作温度范围，°C	-40…+55
使用强度，%	100/100	温度 t = 20°C 时
IP防护等级	44/44

– 在安装驱动器之前，应确保门平稳运行。
– 必须确保使用地点符合驱动器的气候条件特性。
– 禁止在存在易燃物质或危险环境的场所安装设备。
– 确保在门移动时，驱动器的移动部件和固定部件之间不会夹住任何物体。
– 为避免驱动器损坏，只能使用 DoorHan 公司的附件。
– 请勿将电机置于脱离状态。
– 如果驱动器需要维修或调整，禁止使用。
– 在启动电动驱动器之前，请确保其操作区域内没有异物。
– 只有在驱动器关闭时，才允许车辆和行人通过大门。
– 儿童严禁使用驱动器和附件。
– 禁止对自动化部件进行任何修改。

硬纸板包装	包装特点
包装物	薄膜、纸板箱
长度，mm	415
宽度，mm	325
高度，毫米	640

附加说明 print

行人通行功能允许在没有小门的情况下将门打开 1 米，供行人通过。

内置控制单元可连接多种附件并设置最常用的功能。

为防止停电，驱动器中安装了释放装置，可手动打开大门。

带有内置强制冷却功能的强劲电机可确保驱动器 100% 的使用强度。

Installation

安装方法

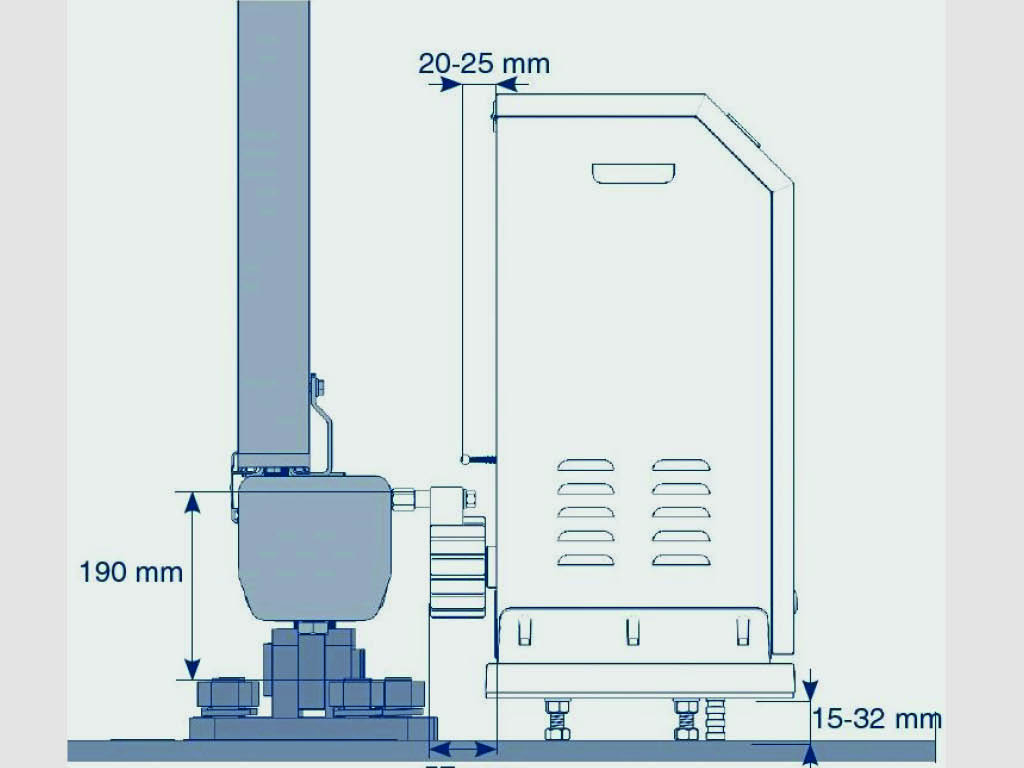

安装在用地脚螺栓固定在混凝土底座上的安装板上

Documentation

使用说明

证书和认证

图纸

安装、安全和自动化系统维护的警告和建议

PDF

SLIDING-3000/5000 安装和操作手册

PDF

服务手册

PDF

证书

PDF

外形尺寸图

PDF

保修义务 print

自购买之日起，驱动器提供一年功能保修。经销商有权更改保修期。

设计

Таблица

机械限位开关

牢固地固定在安装底座上

钢制防破坏外壳可为电机和控制单元提供可靠保护

Equipment

基本配置

驱动器、限位开关、手动释放钥匙、紧固件。

附加配置

PHOTOCELL-N 红外线安全光电管，由红外发射器和接收器组成。

PHOTOCELL-PRO 带旋转板的无线红外线安全光电管，用于非对称开口，由红外发射器和接收器组成。

Wi-Fi 模块用于对电动驱动器进行无线控制（产生 NO 控制信号）。

GSM 模块用于接收手机信号并传输控制命令以启动电动驱动器或道闸。

TRANSMITTER 2-PRO-BLACK 遥控器，用于远程控制两个自动化设备。

TRANSMITTER 4-PRO-BLACK 遥控器，用于远程控制四个自动化设备。

TRANSMITTER 4-COLOR 彩色遥控器，用于远程控制四个自动化设备。

COMMAND-433 无线控制按钮，用于远程控制两个自动化设备。配有方便的支架，可将遥控器固定在汽车的遮阳板和墙上。

KEYPAD 密码键盘，用于远程控制配备内置或外部 DoorHan 接收器的门电动驱动器。

KEYSWITCH_N 钥匙开关，通过转动钥匙向自动化系统的控制单元发送控制命令。

ANTENA-433 天线，用于增强信号。用于接收器和发射器之间存在障碍物的情况。

LAMP-PRO 带天线的 LED 信号灯，用于通知门的移动。

SIRENA 警报器，用于门的移动发出声音警报。

HEATER 加热器，用于在低温条件下加热门和道闸的电动驱动器。

SLIDING-5000 驱动器安装板。

Technical description

技术规格

参数	数值	备注
最大门扇重量，公斤	3 000/5 000
电源电压，B	380-400/220–240
最大力，H	170/220
功率，W	1 680/2 350
工作温度范围，°C	-40…+55
使用强度，%	100/100	温度 t = 20°C 时
IP防护等级	44/44

产品使用条件

包装

硬纸板包装	包装特点
包装物	薄膜、纸板箱
长度，mm	415
宽度，mm	325
高度，毫米	640

附加说明

行人通行功能允许在没有小门的情况下将门打开 1 米，供行人通过。

内置控制单元可连接多种附件并设置最常用的功能。

为防止停电，驱动器中安装了释放装置，可手动打开大门。

带有内置强制冷却功能的强劲电机可确保驱动器 100% 的使用强度。

Installation

安装方法

安装在用地脚螺栓固定在混凝土底座上的安装板上

保修义务

自购买之日起，驱动器提供一年功能保修。经销商有权更改保修期。

Documentation

使用说明

安装、安全和自动化系统维护的警告和建议

PDF

SLIDING-3000/5000 安装和操作手册

PDF

证书和认证

服务手册

PDF

证书

PDF

图纸

外形尺寸图

PDF

结算

公司的经理将通过电话回答所有问题:

+86-512-66316108

回电

SLIDING-5000 工业推拉门电机 SLIDING-3000-380V 和 SLIDING-5000
