工业分段式门驱动器 - 专为工业需求的高效门控解决方案

SHAFT-50和SHAFT-150轴式机电驱动器专为高位提升、垂直提升和斜向提升的工业分节门自动化而设计。

应用范围:

私人住宅

标准提升、高位提升和垂直提升的车库分节门自动化。

停车场

限制进入停车空间的工业分节门自动化。

仓储中心

覆盖装卸区洞口的工业门自动化。

订购并安装

优势

五种控制逻辑

使用方便：可选择五种控制逻辑中的任意一种，包括自动关闭功能。

内置接收器

为了远程控制驱动器，电路板内置了一个载波频率为433兆赫的接收器，最多可注册60个遥控器。

安装简便

符合人体工程学的外壳设计，便于在洞口左侧或右侧轻松安装驱动器。

三位控制按钮盒

为控制驱动器，套装内配有三位控制按钮盒。

五种控制逻辑

使用方便：可选择五种控制逻辑中的任意一种，包括自动关闭功能。

内置接收器

为了远程控制驱动器，电路板内置了一个载波频率为433兆赫的接收器，最多可注册60个遥控器。

安装简便

符合人体工程学的外壳设计，便于在洞口左侧或右侧轻松安装驱动器。

三位控制按钮盒

为控制驱动器，套装内配有三位控制按钮盒。

设计

Таблица

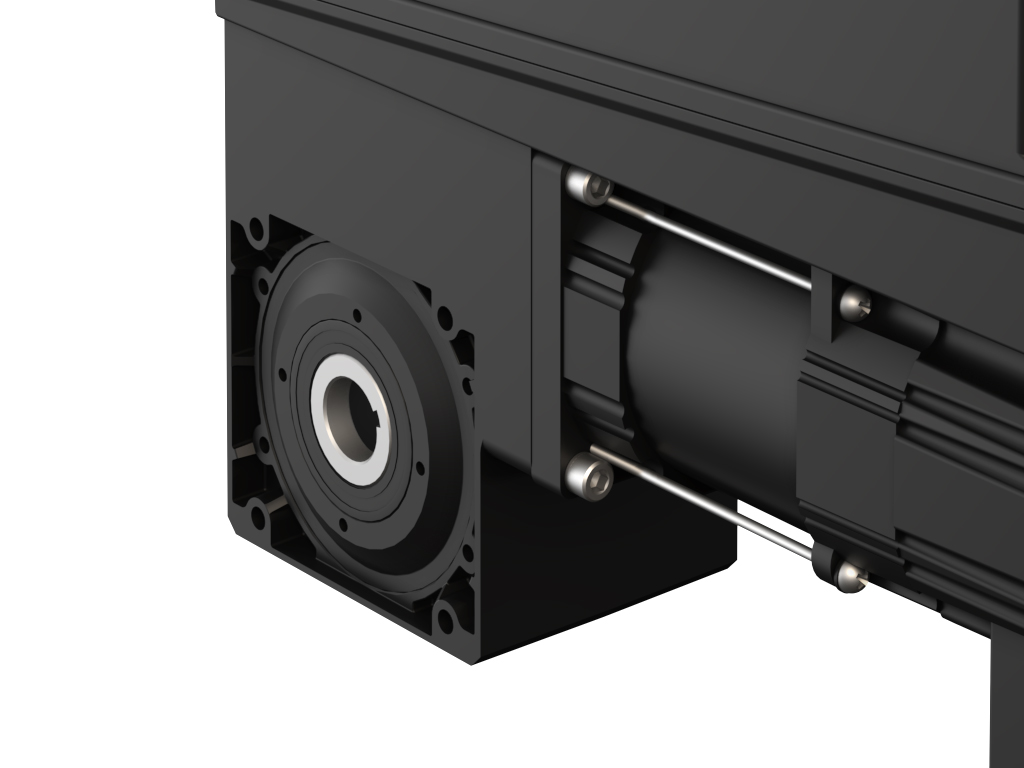

电机散热效率高

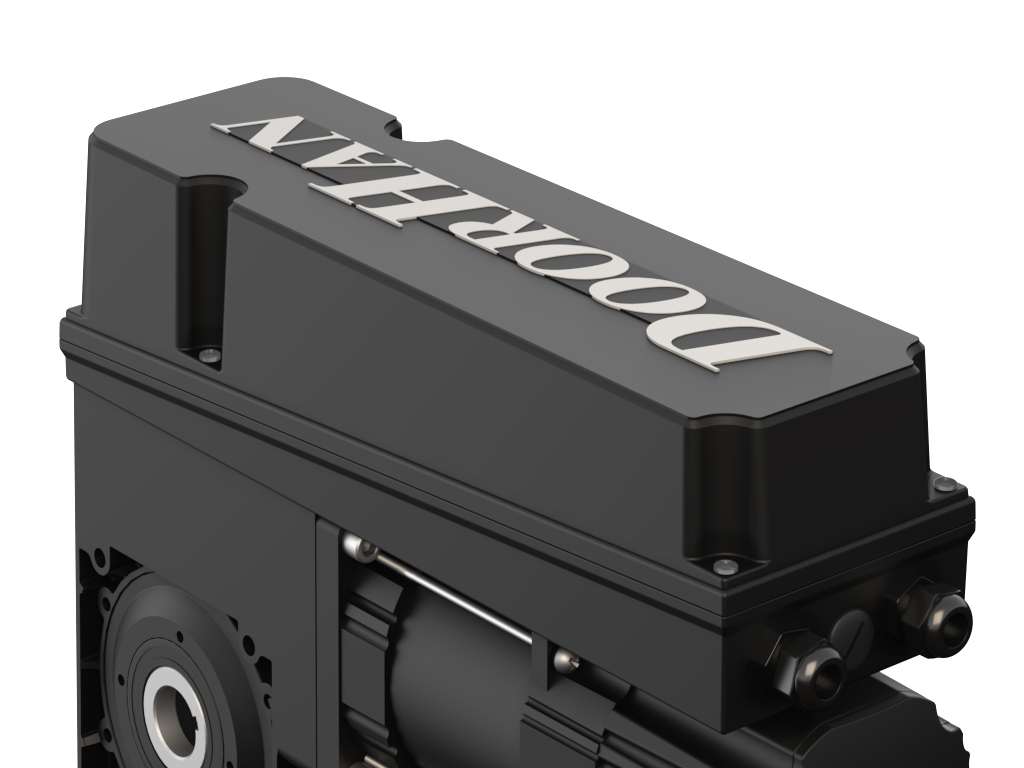

内置控制单元

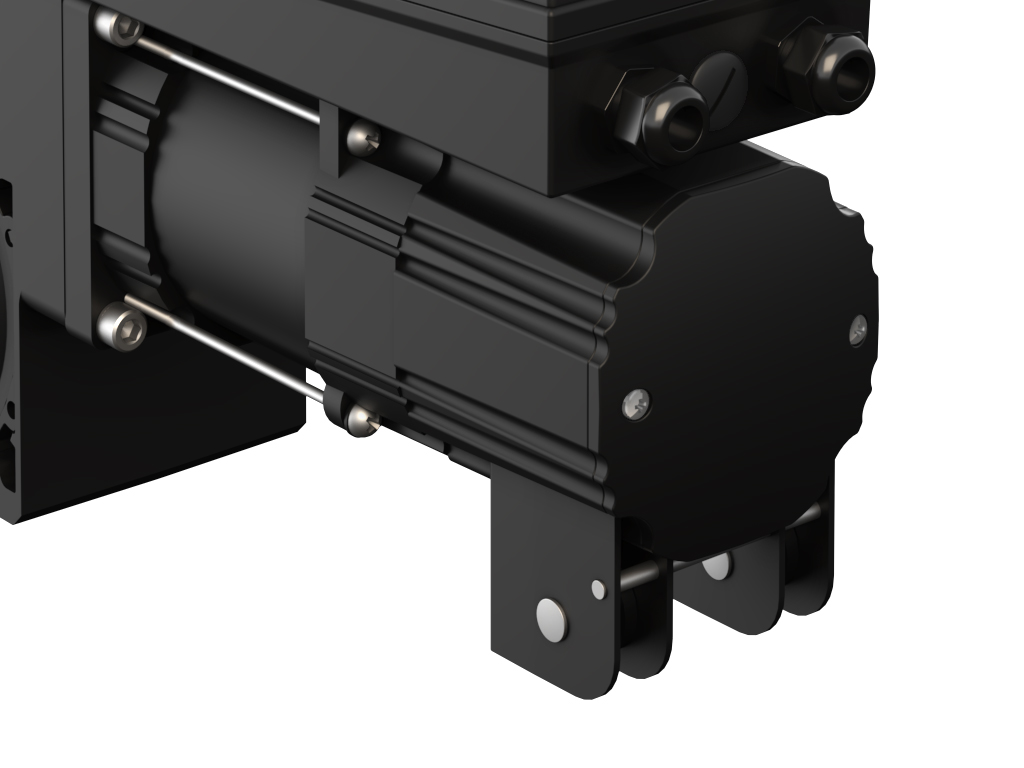

链条减速器

Equipment

基本配置

附加配置

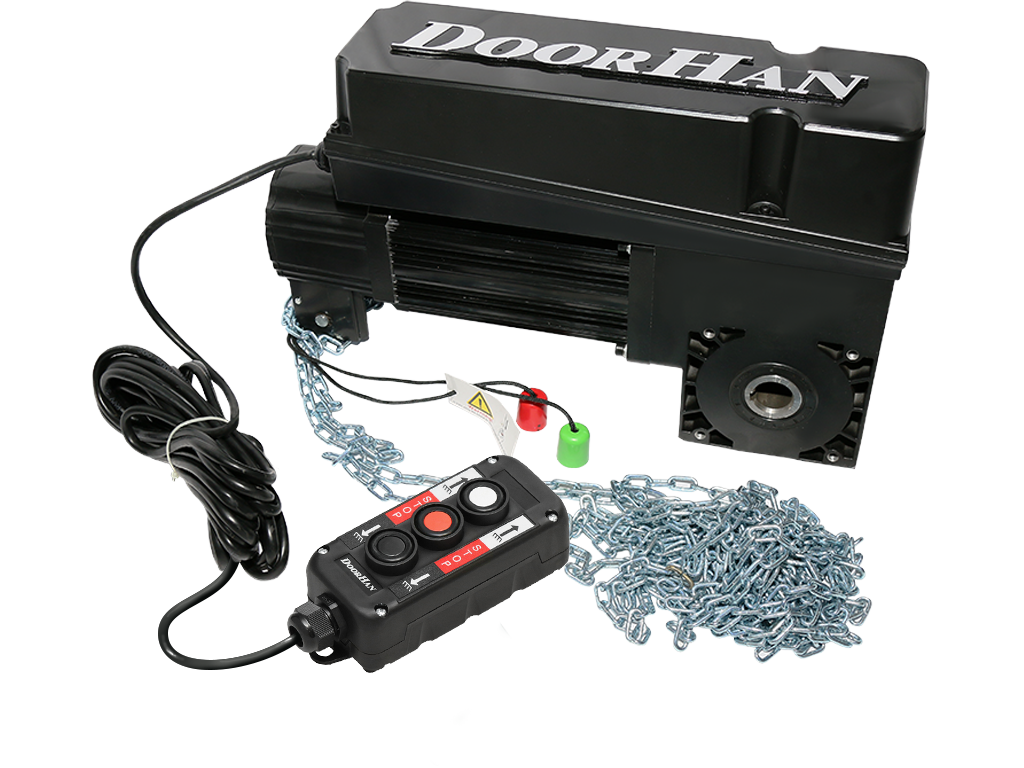

电动驱动器、三位控制按钮盒、挡圈、紧固件。

PHOTOCELL-N安全光电传感器，由红外发射器和接收器组成。

PHOTOCELL-PRO无线安全光电传感器，带有旋转电路板，适用于非对称洞口，由红外发射器和接收器组成。

用于无线控制（生成NO控制信号）电动驱动器的Wi-Fi模块。

TRANSMITTER 2-PRO-BLACK遥控器，用于远程控制两个自动化设备。

GSM模块，用于接收手机信号并传输控制指令以启动电动驱动器。

TRANSMITTER 4-PRO-BLACK遥控器，用于远程控制四个自动化设备。

TRANSMITTER 4遥控器，用于远程控制四个自动化设备。

TRANSMITTER 5PRO-BLACK/15PRO-BLACK/15TIMER-PRO-BLACK遥控器专为远程控制2021年起生产的所有类型DoorHan自动化设备而设计。在驱动器的无线电接收器中占用两个存储单元。使用这些遥控器可以实现对五个/十五个设备的同步或独立控制。

DHRE-1外部无线电接收器，用于通过DoorHan遥控器控制其他制造商的自动化设备。

带复位机构的SWITCH按键开关，用于向驱动器控制单元发送控制指令。

KEYPAD密码键盘，用于远程控制配备内置或外置DoorHan接收器的电动门驱动器。

COMMAND-433无线按钮，用于远程控制两个自动化设备。配有方便的支架，可将遥控器固定在汽车遮阳板上或墙上。

KEYSWITCH_N钥匙开关，通过转动钥匙向自动化系统的控制单元发送控制指令。

KEYCODE防破坏密码键盘，用于控制自动化设备。可用作外部按键面板或感应卡读卡器。

带天线的LAMP-PRO信号灯（LED），用于提示门的移动。

SIRENA警报器，用于声音提示门的移动。

TL-LED交通信号灯，用于确保限制出入的自动化设备的使用安全。

DH-SENSOR-KIT安全触边，用于确保分节自动门的使用安全。

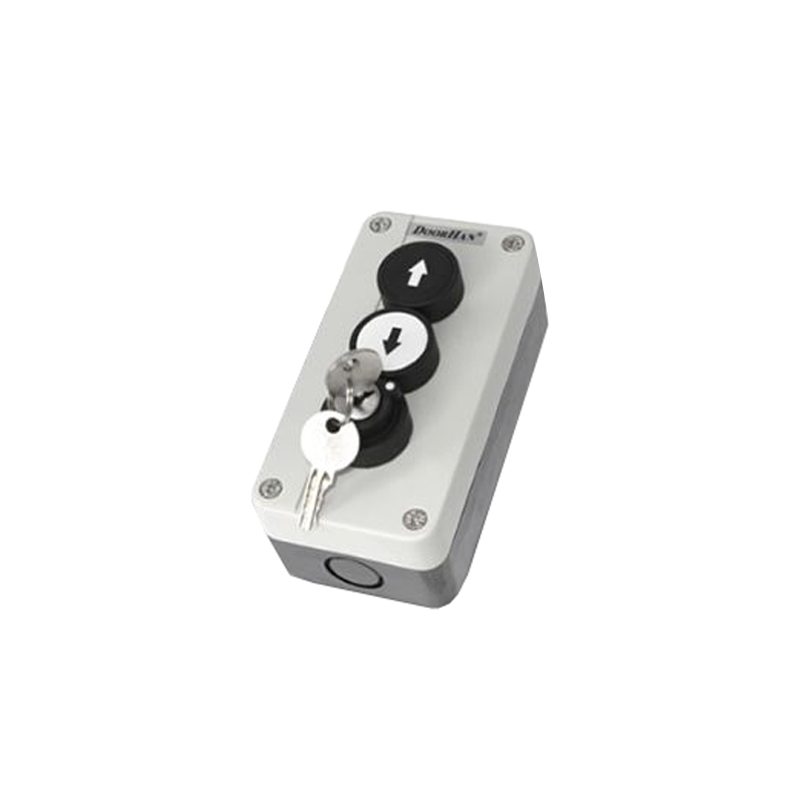

带钥匙的BUTTON2K三位控制按钮盒，用于开启/关闭门，固定安装。

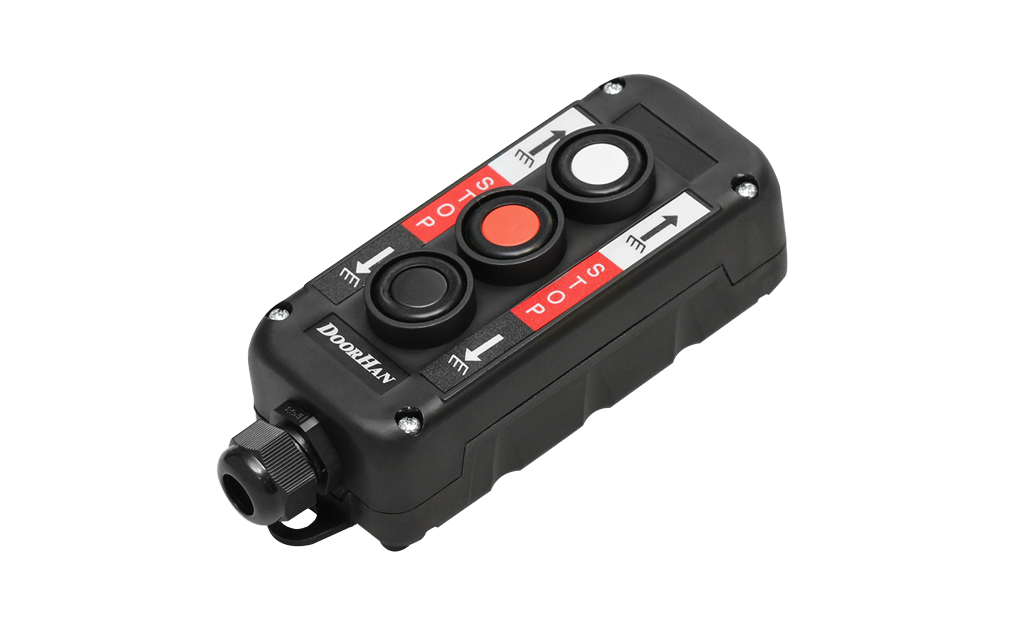

BUTTON3三位控制按钮盒，用于开启/关闭门，固定安装。

Technical description

结构

技术规格

产品使用条件

包装

离合拉绳
手动链条
电机
控制单元
减速器外壳
限位开关
手动驱动装置

参数	数值	备注
最大门扇重量，公斤	270/620
电源电压，B	220–240/380-400
扭矩，Hm	50/150
功率，W	370/750
工作温度范围，°C	-25...+55
电机转速，rpm	1 400
IP防护等级	IP54
使用强度，%	40/65	在温度t = 20 °C时

1. 安装驱动器前，需确保门已平衡且运行平稳。

2. 必须确保使用地点的气候条件符合驱动器的特性要求。

3. 禁止在有易燃物质或危险环境的场所安装设备。

4. 确保门运行时，驱动器的活动部件和固定部件之间不会夹住任何物体。

5. 为避免驱动器损坏，必须仅使用DoorHan公司的附加配件。

6. 禁止将电机置于分离状态。

7. 如果需要维修或调整，禁止使用驱动器。

8. 启动电动驱动器前，请确保其作用区域内无异物。

9. 只有在门停止且驱动器关闭时才允许车辆和行人通行。

10. 请勿让儿童使用驱动器及其组件。

11. 禁止改动自动化部分。

纸箱包装	包装特点
包装物	薄膜、泡沫塑料、纸箱
长度，mm	460
宽度，mm	360
高度，毫米	180

附加说明 print

使用方便：可选择五种控制逻辑中的任意一种，包括自动关闭功能。

为了远程控制驱动器，电路板内置了一个载波频率为433兆赫的接收器，最多可注册60个遥控器。

符合人体工程学的外壳设计，便于在洞口左侧或右侧轻松安装驱动器。

为控制驱动器，套装内配有三位控制按钮盒。

Installation

安装方法

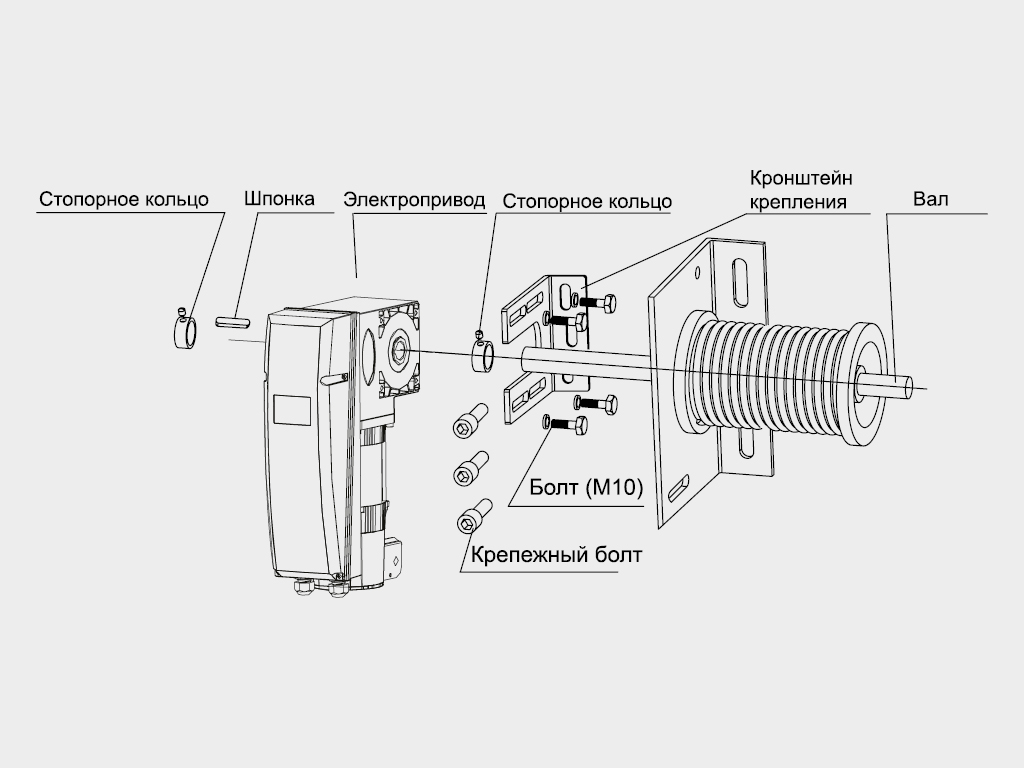

通过支架、键和挡圈将驱动器安装在门轴上。安装支架用自攻螺钉固定在门楣上。

Documentation

使用说明

证书和认证

图纸

安装与操作手册

PDF

关于自动化设备安装、安全技术和维护的警告与建议

PDF

符合性声明

PDF

维修手册

PDF

外形尺寸图

PDF

保修义务 print

自购买之日起，为购买者提供为期3年的驱动器运行保证。经销商有权更改保修期。

新品

新款SHAFT-150驱动器具有高使用频率、更大功率以及对外部影响的高防护等级等特点。

设计

Таблица

电机散热效率高

内置控制单元

链条减速器

Equipment

基本配置

电动驱动器、三位控制按钮盒、挡圈、紧固件。

附加配置

PHOTOCELL-N安全光电传感器，由红外发射器和接收器组成。

PHOTOCELL-PRO无线安全光电传感器，带有旋转电路板，适用于非对称洞口，由红外发射器和接收器组成。

用于无线控制（生成NO控制信号）电动驱动器的Wi-Fi模块。

TRANSMITTER 2-PRO-BLACK遥控器，用于远程控制两个自动化设备。

GSM模块，用于接收手机信号并传输控制指令以启动电动驱动器。

TRANSMITTER 4-PRO-BLACK遥控器，用于远程控制四个自动化设备。

TRANSMITTER 4遥控器，用于远程控制四个自动化设备。

DHRE-1外部无线电接收器，用于通过DoorHan遥控器控制其他制造商的自动化设备。

带复位机构的SWITCH按键开关，用于向驱动器控制单元发送控制指令。

KEYPAD密码键盘，用于远程控制配备内置或外置DoorHan接收器的电动门驱动器。

COMMAND-433无线按钮，用于远程控制两个自动化设备。配有方便的支架，可将遥控器固定在汽车遮阳板上或墙上。

KEYSWITCH_N钥匙开关，通过转动钥匙向自动化系统的控制单元发送控制指令。

KEYCODE防破坏密码键盘，用于控制自动化设备。可用作外部按键面板或感应卡读卡器。

带天线的LAMP-PRO信号灯（LED），用于提示门的移动。

SIRENA警报器，用于声音提示门的移动。

TL-LED交通信号灯，用于确保限制出入的自动化设备的使用安全。

DH-SENSOR-KIT安全触边，用于确保分节自动门的使用安全。

带钥匙的BUTTON2K三位控制按钮盒，用于开启/关闭门，固定安装。

BUTTON3三位控制按钮盒，用于开启/关闭门，固定安装。

Technical description

结构

离合拉绳
手动链条
电机
控制单元
减速器外壳
限位开关
手动驱动装置

技术规格

参数	数值	备注
最大门扇重量，公斤	270/620
电源电压，B	220–240/380-400
扭矩，Hm	50/150
功率，W	370/750
工作温度范围，°C	-25...+55
电机转速，rpm	1 400
IP防护等级	IP54
使用强度，%	40/65	在温度t = 20 °C时

产品使用条件

1. 安装驱动器前，需确保门已平衡且运行平稳。

2. 必须确保使用地点的气候条件符合驱动器的特性要求。

3. 禁止在有易燃物质或危险环境的场所安装设备。

4. 确保门运行时，驱动器的活动部件和固定部件之间不会夹住任何物体。

5. 为避免驱动器损坏，必须仅使用DoorHan公司的附加配件。

6. 禁止将电机置于分离状态。

7. 如果需要维修或调整，禁止使用驱动器。

8. 启动电动驱动器前，请确保其作用区域内无异物。

9. 只有在门停止且驱动器关闭时才允许车辆和行人通行。

10. 请勿让儿童使用驱动器及其组件。

11. 禁止改动自动化部分。

包装

纸箱包装	包装特点
包装物	薄膜、泡沫塑料、纸箱
长度，mm	460
宽度，mm	360
高度，毫米	180

附加说明

使用方便：可选择五种控制逻辑中的任意一种，包括自动关闭功能。

为了远程控制驱动器，电路板内置了一个载波频率为433兆赫的接收器，最多可注册60个遥控器。

符合人体工程学的外壳设计，便于在洞口左侧或右侧轻松安装驱动器。

为控制驱动器，套装内配有三位控制按钮盒。

Installation

安装方法

通过支架、键和挡圈将驱动器安装在门轴上。安装支架用自攻螺钉固定在门楣上。

保修义务

自购买之日起，为购买者提供为期3年的驱动器运行保证。经销商有权更改保修期。
