自动化系统：高效可靠的门禁与安全解决方案

BARRIER-PRO和BARRIER-PRO-RPD系列道闸是用于控制车辆进出中高交通流量围护区域和受保护设施（工业、仓库、商业和办公区、停车场、停车位等）的现代解决方案。根据起落杆的长度，该系列道闸可阻断宽度达6米的通道。配有内置PCB-SL或PCB-SLPRO控制单元。

应用范围:

乡镇、园艺非商业协会、车库合作社等。

办公室停车场、受限出入停车场、企业园区入口等。

订购并安装

优势

操作安全

新型LED灯可确保道闸操作安全。

兼容任何停车系统

多功能控制单元允许连接许多配件，因此可用于任何停车系统。

耐用性

道闸外壳的镀锌处理可确保其对侵蚀性环境具有最大的抵抗力。

手动控制

特殊的释放机构可在断电时手动抬起和放下起落杆。

操作安全

新型LED灯可确保道闸操作安全。

兼容任何停车系统

多功能控制单元允许连接许多配件，因此可用于任何停车系统。

耐用性

道闸外壳的镀锌处理可确保其对侵蚀性环境具有最大的抵抗力。

手动控制

特殊的释放机构可在断电时手动抬起和放下起落杆。

设计

Таблица

LED信号灯

起落杆固定单元

1.5毫米厚钢板制成的立柱

Equipment

基本配置

附加配置

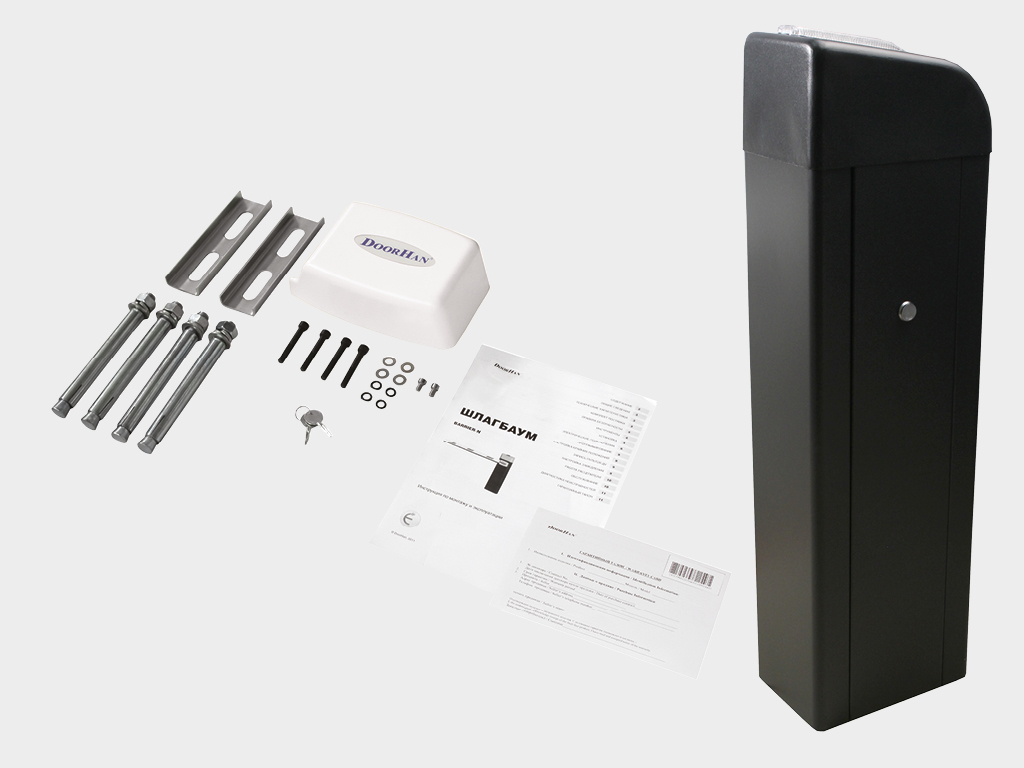

带内置控制单元的道闸立柱、紧固件、弹簧。

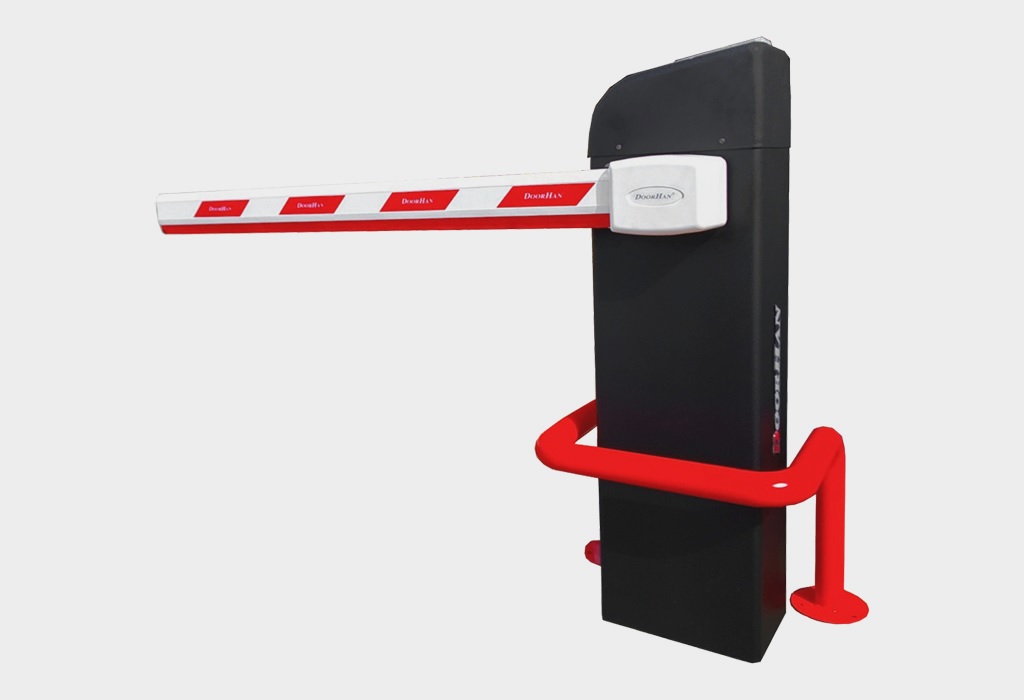

道闸BR-PROTECT防护围栏。

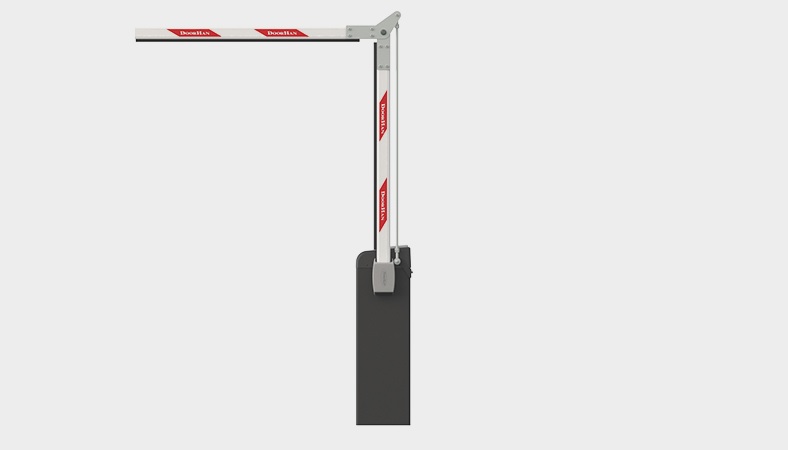

折叠式起落杆安装套件FOLDINGKIT 。

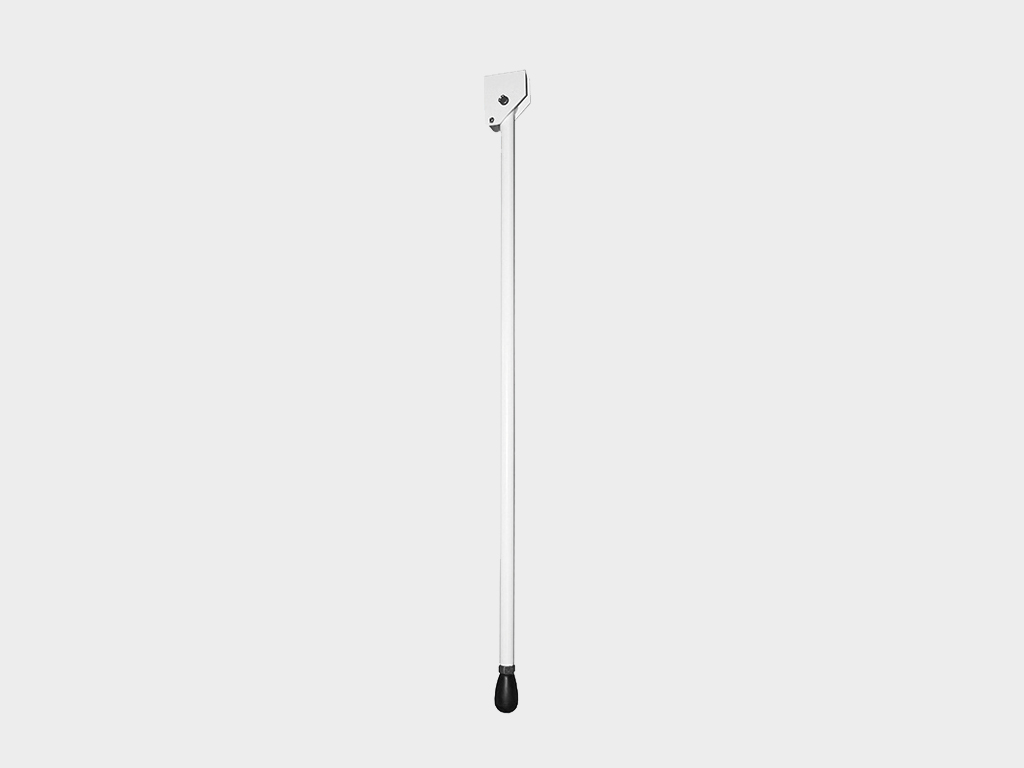

铰接式起落杆支撑件，安装在起落杆末端。

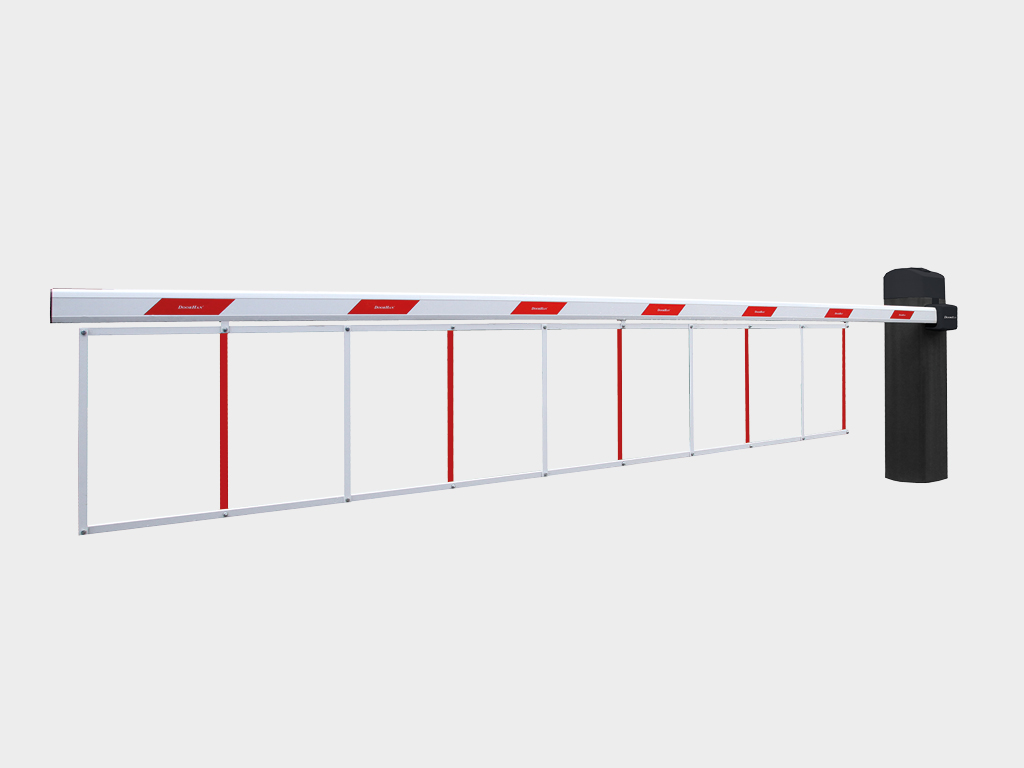

用于矩形起落杆的围栏套件。

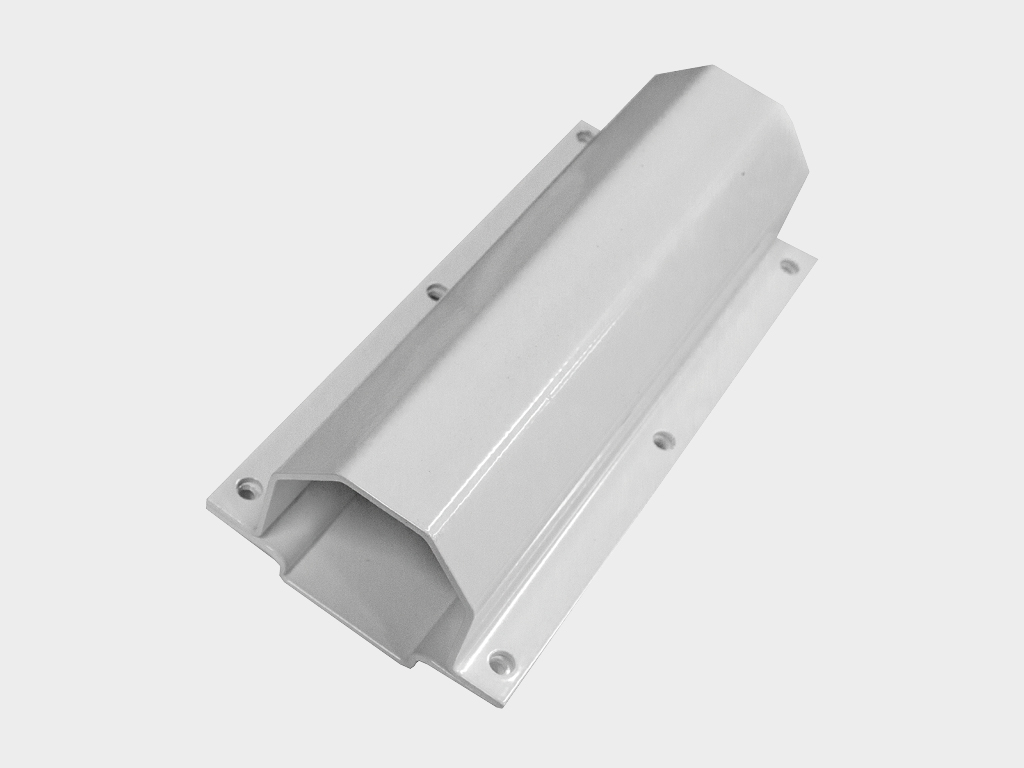

圆形道闸起落杆安装套件。

Wi-Fi模块，用于驱动器的无线控制（生成常开控制信号）。

GSM模块，用于接收手机信号并发送控制命令以启动驱动器或道闸。

TRANSMITTER 2-PRO-BLACK遥控器，用于远程控制两个自动化设备。

TRANSMITTER 4-PRO-BLACK遥控器，用于远程控制四个自动化设备。

TRANSMITTER 4遥控器，用于远程控制四个自动化设备。

金属外壳的TRANSMITTER-PREMIUM遥控器，用于远程控制四个自动化设备。

无线控制按钮COMMAND-433，用于远程控制两个自动化设备。配有可方便地将遥控器固定在汽车遮阳板和墙壁上的支架。

带复位机构的按键开关SWITCH，用于向驱动控制单元发送控制命令。

密码键盘KEYPAD，用于远程控制装有内置或外部DoorHan接收器的闸门驱动器。

钥匙开关KEYSWITCH_N，用于通过转动钥匙向自动系统的控制单元发送控制命令。

防破坏密码键盘KEYCODE，用于控制自动化设备，也可作为外部按键面板或读卡器使用。

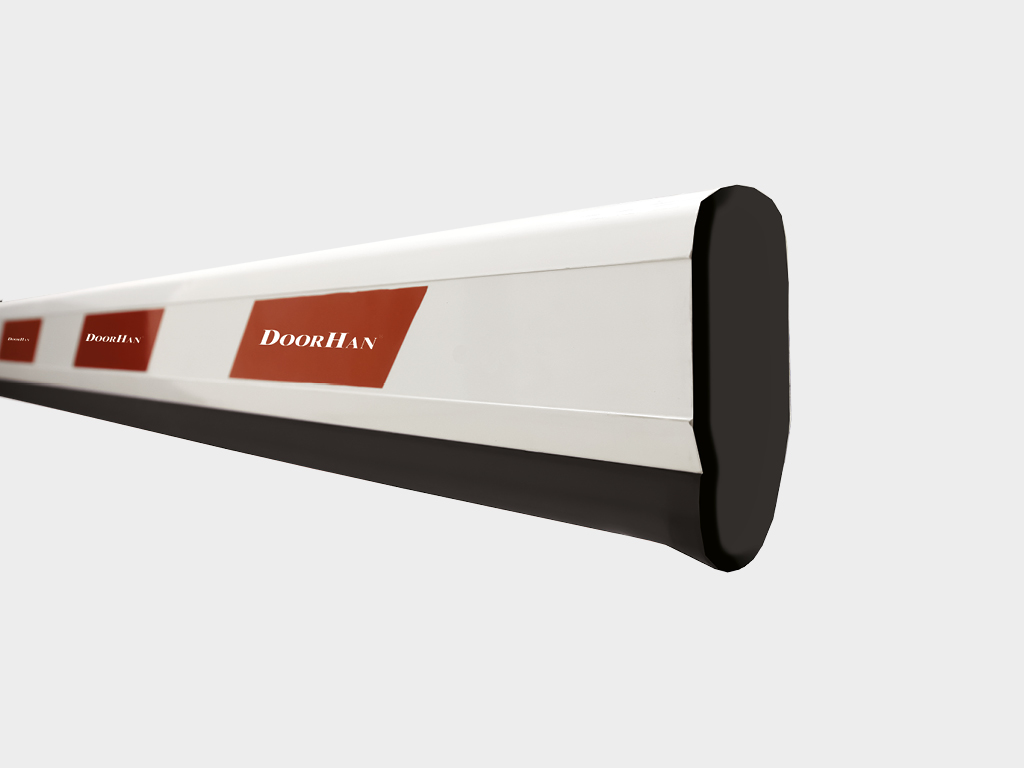

长度为3至6米的矩形起落杆。

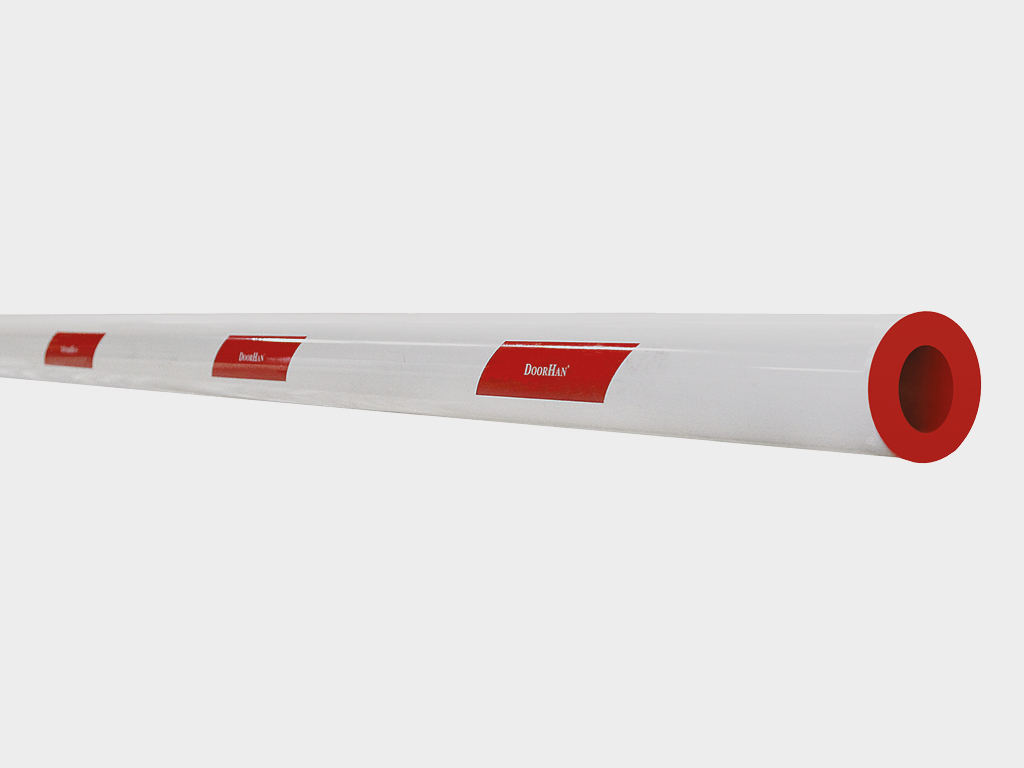

长度为3至6米的圆形起落杆（长度单位为1米，直径为85毫米，铝厚度为1.9毫米）。

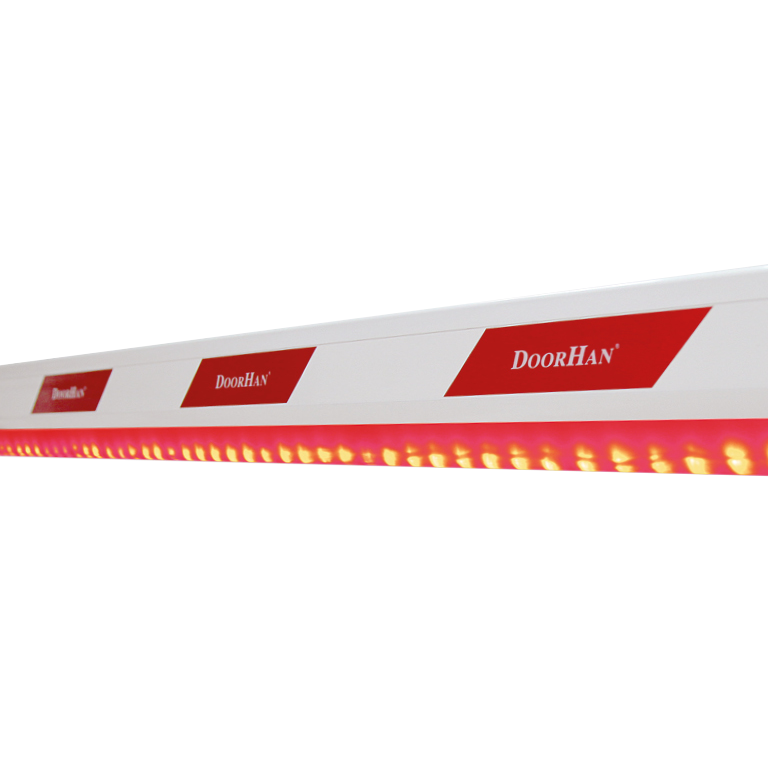

长度为3至6米的带背光矩形起落杆（长度单位为1米）。

可调节高度的道闸起落杆捕捉器。

用于灌注混凝土的安装底座。

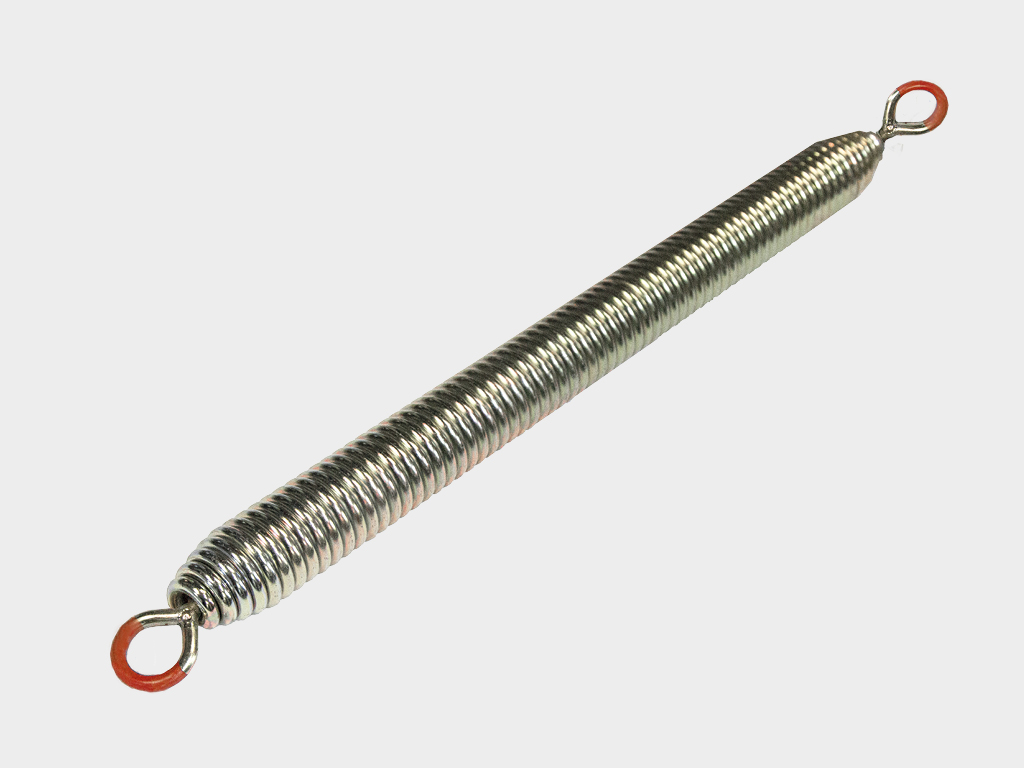

BR-11PRO平衡弹簧。

BR-13PRO平衡弹簧。

由红外发射器和接收器组成的安全光电管PHOTOCELL-N 。

用于非对称开口的带旋转板的无线安全光电管PHOTOCELLl-PRO，由红外发射器和接收器组成。

SIRENA警报器，用于闸门移动时的声音警报。

HEATER加热器，用于在低温条件下运行时加热闸门和道闸的驱动器。

DHRE-1 — 外部无线电接收器，可使用DoorHan遥控器控制其他制造商的自动化设备。

带天线的LAMP-PRO LED信号灯，用于提示闸门移动。

TRAFFICLIGHT-LED交通信号灯，用于确保使用限制通行的自动化设备时的安全。

TRANSMITTER 5PRO-BLACK/15PRO-BLACK/15TIMER-PRO-BLACK遥控器用于远程控制自2021年起生产的所有类型的DoorHan自动化设备。在驱动器的无线电接收器中占用两个内存单元。这些遥控器可同时或分别控制五个/十五个设备。

Technical description

结构

技术规格

产品使用条件

包装

带徽标的起落杆外壳盖
内六角螺栓
起落杆外壳
内六角螺栓
起落杆安装板
4至6米起落杆（可选）
道闸立柱
侧盖
控制单元
内六角螺栓
顶部外壳盖
LED灯

参数	数值	备注
起落杆长度，米	3 *; 4; 5; 6	* BARRIER-PRO-RPD
电源电压，B	220–240
功率，W	300
工作温度范围，°C	-40...+55
最大开启/关闭时间，秒	6/2 *	* BARRIER-PRO-RPD
IP防护等级	54
使用强度，%	70（在温度 t = 20 °С时）

1. 在整个运行过程中，起落杆不得接触异物，且必须距离架空电力线至少2米。

2. 立柱安装在混凝土表面上。

3. 灌注混凝土的深度取决于土壤和冻土深度。

4. 安装位置不得有管道和电缆。

纸箱包装	包装特点
包装物	薄膜、泡沫塑料、纸板箱
长度，mm	1 200
宽度，mm	390
高度，毫米	295

附加说明 print

新型LED灯用于确保道闸工作时的安全。

多功能控制单元可连接许多配件，因此可用于任何停车系统。

道闸外壳的镀锌处理可确保其对侵蚀性环境具有最大的抵抗力。

特殊的释放机构可在断电时手动抬起和放下起落杆。

Installation

安装方法

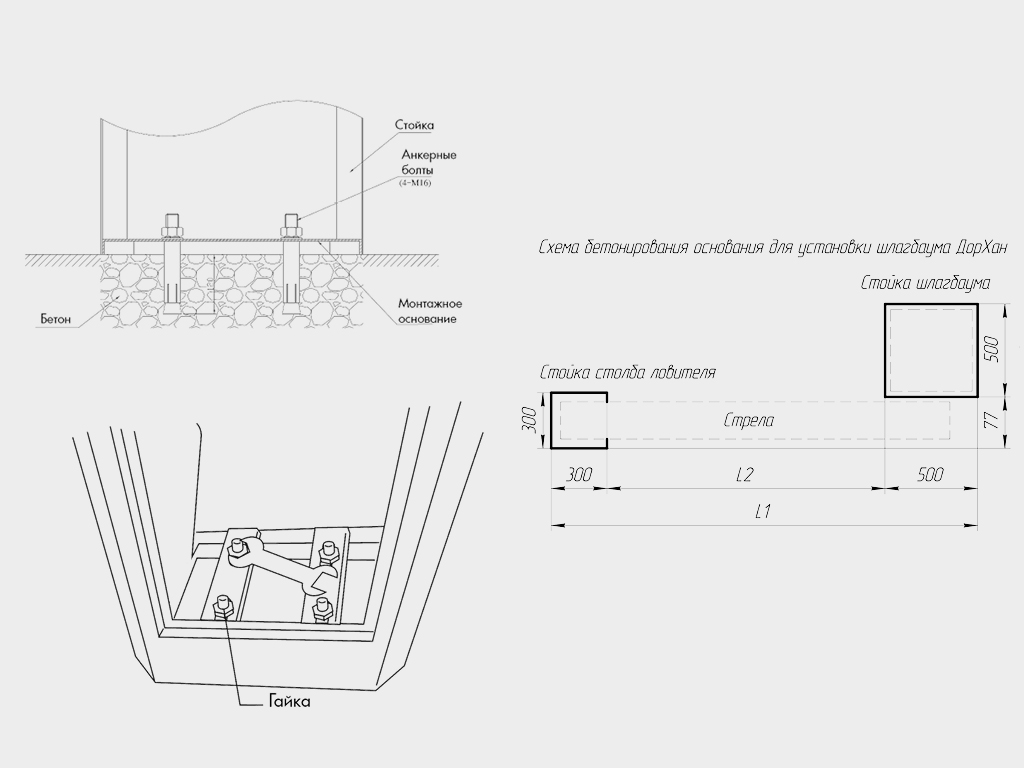

使用地脚螺栓安装在混凝土底座上。

Documentation

使用说明

证书和认证

图纸

安装和操作手册

PDF

自动化设备的安装、安全和维护注意事项和建议

PDF

PCB-SL控制单元使用说明书

PDF

PCB-SLPRO控制单元使用说明书

PDF

Barrier-PRO-RPD道闸圆形起落杆（4米）安装说明

PDF

符合性声明

PDF

证书

PDF

外形图

PDF

保修义务 print

自DoorHan集团购买之日起，为客户提供3年道闸工作性能保修。经销商有权更改保修期。

设计

Таблица

LED信号灯

起落杆固定单元

1.5毫米厚钢板制成的立柱

Equipment

基本配置

带内置控制单元的道闸立柱、紧固件、弹簧。

附加配置

道闸BR-PROTECT防护围栏。

折叠式起落杆安装套件FOLDINGKIT 。

铰接式起落杆支撑件，安装在起落杆末端。

用于矩形起落杆的围栏套件。

圆形道闸起落杆安装套件。

Wi-Fi模块，用于驱动器的无线控制（生成常开控制信号）。

GSM模块，用于接收手机信号并发送控制命令以启动驱动器或道闸。

TRANSMITTER 2-PRO-BLACK遥控器，用于远程控制两个自动化设备。

TRANSMITTER 4-PRO-BLACK遥控器，用于远程控制四个自动化设备。

TRANSMITTER 4遥控器，用于远程控制四个自动化设备。

金属外壳的TRANSMITTER-PREMIUM遥控器，用于远程控制四个自动化设备。

无线控制按钮COMMAND-433，用于远程控制两个自动化设备。配有可方便地将遥控器固定在汽车遮阳板和墙壁上的支架。

带复位机构的按键开关SWITCH，用于向驱动控制单元发送控制命令。

密码键盘KEYPAD，用于远程控制装有内置或外部DoorHan接收器的闸门驱动器。

钥匙开关KEYSWITCH_N，用于通过转动钥匙向自动系统的控制单元发送控制命令。

防破坏密码键盘KEYCODE，用于控制自动化设备，也可作为外部按键面板或读卡器使用。

长度为3至6米的矩形起落杆。

长度为3至6米的圆形起落杆（长度单位为1米，直径为85毫米，铝厚度为1.9毫米）。

长度为3至6米的带背光矩形起落杆（长度单位为1米）。

可调节高度的道闸起落杆捕捉器。

用于灌注混凝土的安装底座。

BR-11PRO平衡弹簧。

BR-13PRO平衡弹簧。

由红外发射器和接收器组成的安全光电管PHOTOCELL-N 。

用于非对称开口的带旋转板的无线安全光电管PHOTOCELLl-PRO，由红外发射器和接收器组成。

SIRENA警报器，用于闸门移动时的声音警报。

HEATER加热器，用于在低温条件下运行时加热闸门和道闸的驱动器。

DHRE-1 — 外部无线电接收器，可使用DoorHan遥控器控制其他制造商的自动化设备。

带天线的LAMP-PRO LED信号灯，用于提示闸门移动。

TRAFFICLIGHT-LED交通信号灯，用于确保使用限制通行的自动化设备时的安全。

Technical description

结构

带徽标的起落杆外壳盖
内六角螺栓
起落杆外壳
内六角螺栓
起落杆安装板
4至6米起落杆（可选）
道闸立柱
侧盖
控制单元
内六角螺栓
顶部外壳盖
LED灯

技术规格

参数	数值	备注
起落杆长度，米	3 *; 4; 5; 6	* BARRIER-PRO-RPD
电源电压，B	220–240
功率，W	300
工作温度范围，°C	-40...+55
最大开启/关闭时间，秒	6/2 *	* BARRIER-PRO-RPD
IP防护等级	54
使用强度，%	70（在温度 t = 20 °С时）

产品使用条件

1. 在整个运行过程中，起落杆不得接触异物，且必须距离架空电力线至少2米。

2. 立柱安装在混凝土表面上。

3. 灌注混凝土的深度取决于土壤和冻土深度。

4. 安装位置不得有管道和电缆。

包装

纸箱包装	包装特点
包装物	薄膜、泡沫塑料、纸板箱
长度，mm	1 200
宽度，mm	390
高度，毫米	295

附加说明

新型LED灯用于确保道闸工作时的安全。

多功能控制单元可连接许多配件，因此可用于任何停车系统。

道闸外壳的镀锌处理可确保其对侵蚀性环境具有最大的抵抗力。

特殊的释放机构可在断电时手动抬起和放下起落杆。

Installation

安装方法

使用地脚螺栓安装在混凝土底座上。

保修义务

自DoorHan集团购买之日起，为客户提供3年道闸工作性能保修。经销商有权更改保修期。

Documentation

使用说明

安装和操作手册

PDF

自动化设备的安装、安全和维护注意事项和建议

PDF

PCB-SL控制单元使用说明书

PDF

PCB-SLPRO控制单元使用说明书

PDF

Barrier-PRO-RPD道闸圆形起落杆（4米）安装说明

PDF

证书和认证

符合性声明

PDF

证书

PDF

图纸

外形图

PDF
