移动式登车桥 RM系列（中国）

RM系列移动式登车桥，整体长度较短，适合在有限空间内进行单边装卸。设备稳定性由两个支撑腿保证，并通过旋转式双段坡道补偿坡道与货车车厢之间的距离。坡道表面的防滑材料确保与叉车轮胎的可靠抓地力，钢制护栏防止叉车滑出坡道。

应用范围:

仓储综合体

适用于地面存储区域或无法安装固定式装卸货平台的仓储综合体。

订购并安装

优势

轻松进入车厢

便于叉车从地面轻松进入车厢装卸货物。

紧凑尺寸

可在空间有限的情况下使用。

操作与存储简便

无需建造固定装卸平台即可进行货物装卸作业。

多样化控制选项

采用多种驱动类型设计，可在无电源接入的情况下使用装卸平台。

轻松进入车厢

便于叉车从地面轻松进入车厢装卸货物。

紧凑尺寸

可在空间有限的情况下使用。

操作与存储简便

无需建造固定装卸平台即可进行货物装卸作业。

多样化控制选项

采用多种驱动类型设计，可在无电源接入的情况下使用装卸平台。

设计

表面类型

颜色

光滑

RAL 5005（蓝色）

RAL 9005（黑色）

Equipment

基本配置

移动式坡道

Technical description

尺寸表

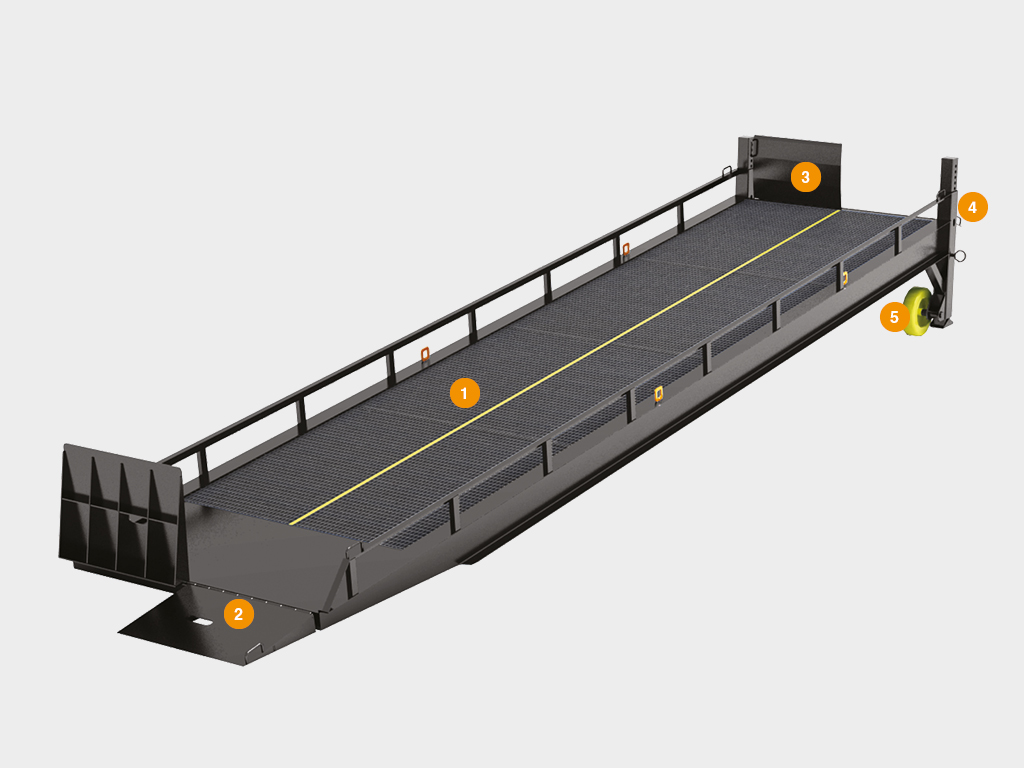

结构

标准结构方案

技术规格

产品使用条件

参数

数值

结构长度，米

9,88

结构宽度，米

2,2

移动登车桥行驶面宽度，米

1,9

行驶面板
下部旋转坡道
上部旋转坡道
高度可调支架
轮子

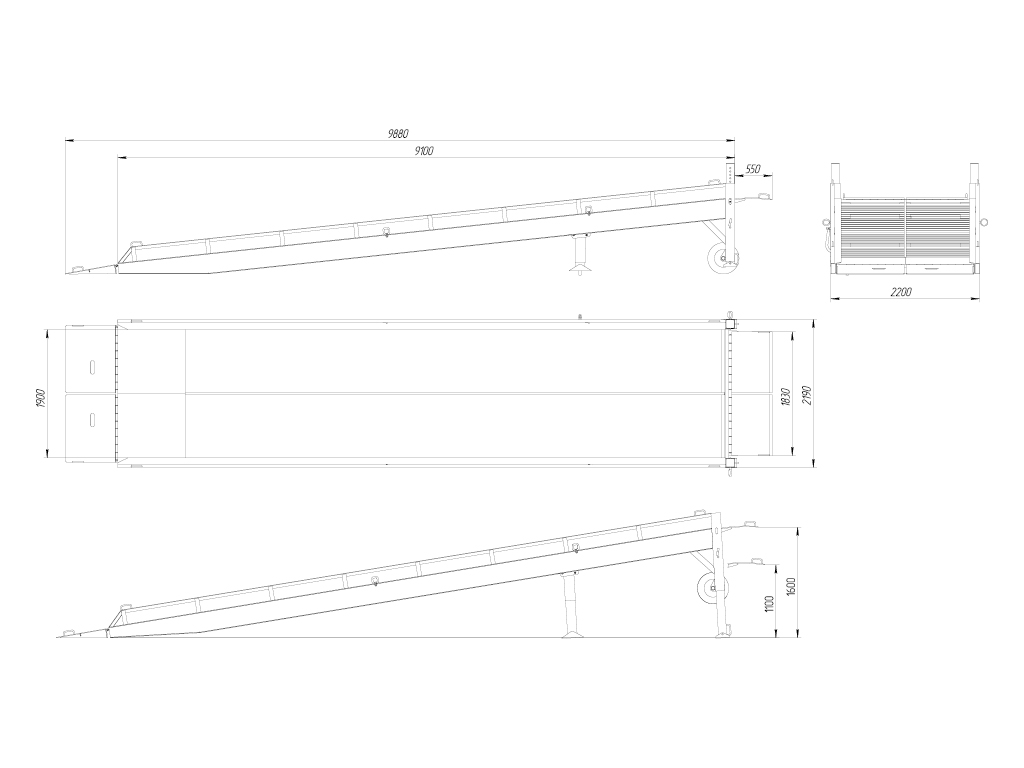

短型移动坡道

简写符号, 参数名称	计算公式
H, mm 长度	9 880
B, mm 阔度	2 200
b1, mm 操作范围，向上	1 600
b2, mm 操作范围，向下	1 100

参数	数值	备注
工作温度范围，°C	-30...+50
长度，毫米	9 880
允许载荷，千克（千牛）	7 000 (70) / 10 000 (10)
IP防护等级	IP54
涂装前表面清洁等级	Sa2
最大点载荷，牛/平方毫米	1,3	定制功率 - 6.5
功率，W	1 500	移动式液压驱动坡道电动液压泵的功率
电源电压，B	380	移动式电动液压驱动坡道

1. 操作区域内有人或异物时，请勿使用移动式坡道

2. 确保坡道板完全贴合车厢宽度，并深入车厢至少250毫米

3. 严禁超载。允许载荷包含叉车、货物及驾驶员的合计重量

4. 禁止提升载有货物的移动坡道

5. 作业完成后须立即将坡道复位至停放状态

6. 装卸作业期间不得切断控制箱电源（电动液压驱动型移动坡道）

7. 叉车通过坡道时速不得超过5公里/小时

8. 液压驱动型坡道未贴合车厢时，禁止叉车驶入

9. 作业期间必须保持"WORK"按钮常按，并开启控制箱总电源开关，否则可能导致液压泵损坏（电动液压驱动型）

10. 使用前请拆除摆臂运输固定装置注意：液压驱动型坡道在依托车厢作业时可自动追踪车厢高度非依托车厢型坡道通过坡道板调节水平度（允许±100毫米的水平偏差）

11. DoorHan移动坡道仅限充气轮胎叉车使用，禁止使用液压搬运车及聚氨酯实心胎等高点载荷设备

附加说明 print

DoorHan集团使用液压升降起重机或叉臂长度不小于2米的叉车进行货物装载。买方或安装方须提供同等规格的设备用于货物搬运。使用起重机或其他升降设备时，建议配备相应承载能力的吊装带。

Documentation

证书和认证

符合性证书（装卸设备）

PDF

符合性证书（装卸系统控制模块）

PDF

保修义务 print

DoorHan集团生产的移动式登车桥，自购买之日起为提供一年保修。
