可折叠式机械门封DSHRN系列（中国）

DSHRN系列折叠框架式门洞密封件适合中等货运流量的场所安装。进行装卸作业时，车辆货厢可部分驶入密封装置内部。顶部与两侧垂直挡板紧密贴合车厢，确保门洞密封效果。当车辆停靠位置出现偏差时，前置框架通过杠杆机构实现折叠，并在车辆驶离后自动复位。在进行装卸作业时，车辆的车身部分进入机械门封内部。顶部和侧面的垂直板材紧贴车身，确保洞口的密封性。如果车辆停放不正确，前框架会通过杠杆折叠，并在车辆离开后自动恢复到原始位置。

应用范围:

仓储综合体

订购并安装

优势

防损坏

可折叠式机械门封的折叠弹簧框架在车辆不正确停放时保护结构免受损坏。

结构刚性

轮廓配置提高了机械门封框架的刚性。

排水系统

排水系统防止水在机械门封顶部积聚。

耐磨性

用于制造前板的PVC材料具有足够的弹性、耐磨性和高抗拉强度。

防损坏

可折叠式机械门封的折叠弹簧框架在车辆不正确停放时保护结构免受损坏。

结构刚性

轮廓配置提高了机械门封框架的刚性。

排水系统

排水系统防止水在机械门封顶部积聚。

耐磨性

用于制造前板的PVC材料具有足够的弹性、耐磨性和高抗拉强度。

Equipment

基本配置

附加配置

单层顶板

单层侧板

铝框架

活动顶板用于提供额外的开口密封性。如果装卸作业涉及不同高度的车身车辆，也建议使用。

大角垫。

小角垫。

车轮导向装置用于确保车辆在装卸口的快速准确停放，并保护机械门封和建筑墙壁免受损坏。导向装置的设计旨在最小化与车轮轮缘的可能接触。它们是直径为159毫米的钢管，带有固定支管。基本颜色为RAL2004，也可以根据RAL色卡涂装任何颜色或采用热镀锌处理。导向装置可通过两种方式安装在装卸口前的平台上：使用锚栓或混凝土浇筑。

防撞柱用于在叉车撞击时保护门角柱免受损坏。防撞柱安装在室内柱子前。防撞柱的直径为100至159毫米。基本颜色为RAL2004，也可以根据RAL色卡涂装任何颜色或采用热镀锌处理。

货号«BR250x250x100»。基本橡胶缓冲器250×250×100毫米。确保卡车安全接近装卸位置，防止建筑墙壁损坏。安装尺寸请参见“图纸”部分。

货号«BR450x250x100»。基本橡胶缓冲器450×250×100毫米。确保卡车安全接近装卸位置，防止建筑墙壁损坏。安装尺寸请参见“图纸”部分。

货号«BRC510×250×330»。基于450×250×100毫米缓冲器构建。悬臂式橡胶缓冲器510×250×330毫米（外部尺寸）。确保卡车安全接近装卸位置，防止建筑墙壁损坏。用于车身高度可能高于坡道高度的情况。安装尺寸请参见“图纸”部分。

货号«BRM610×250×175»。基于450×250×100毫米缓冲器构建。活动式橡胶缓冲器610×250×175毫米（外部尺寸）。在装卸过程中随卡车上下移动。由于活动性，具有显著更高的耐磨性。安装尺寸请参见“图纸”部分。

货号«BRM600×364×110»。基于450×250×100毫米缓冲器构建。活动式橡胶缓冲器600×364×110毫米（外部尺寸）。在装卸过程中随卡车上下移动。由于活动性，具有更显著的耐磨性。仅可与长度为1000毫米的可伸缩坡道平台一起使用。安装尺寸请参见“图纸”部分。

货号«BRSP(16)465×250×165»。基于450×250×100毫米缓冲器构建。带16毫米厚钢工作垫板的缓冲器465×250×165毫米（外部尺寸）。由全表面减震填充物（450×250×100毫米橡胶缓冲器）组成，外覆坚固的钢板。安装尺寸请参见“图纸”部分。

货号«BRSP(16)465×250×165S»。基于450×250×100毫米缓冲器构建。带16毫米厚钢工作垫板和停车传感器的缓冲器465×250×165毫米（外部尺寸）。由全表面减震填充物（450×250×100毫米橡胶缓冲器）组成，外覆坚固的钢板和停车传感器，确保卡车安全对接。用于停车雷达系统。安装尺寸请参见“图纸”部分。

货号«BS500×255×205»。基于450×250×100毫米缓冲器构建。带减震插件的钢制缓冲器500×255×205毫米（外部尺寸）。是一种混合缓冲器，结合了活动缓冲器和带金属板的缓冲器。由支架、橡胶颗粒制成的减震插件和可随车身移动的坚固外部钢盖组成。仅可与长度为1000毫米的可伸缩坡道平台一起使用。安装尺寸请参见“图纸”部分。

货号«BS800×255×205»。基于450×250×100毫米缓冲器构建。带减震插件的钢制缓冲器800×255×205毫米（外部尺寸）。是一种混合缓冲器，结合了活动缓冲器和带金属板的缓冲器。由支架、橡胶颗粒制成的减震插件和可随车身移动的坚固外部钢盖组成。仅可与长度为1000毫米的可伸缩坡道平台一起使用。安装尺寸请参见“图纸”部分。

Technical description

尺寸表

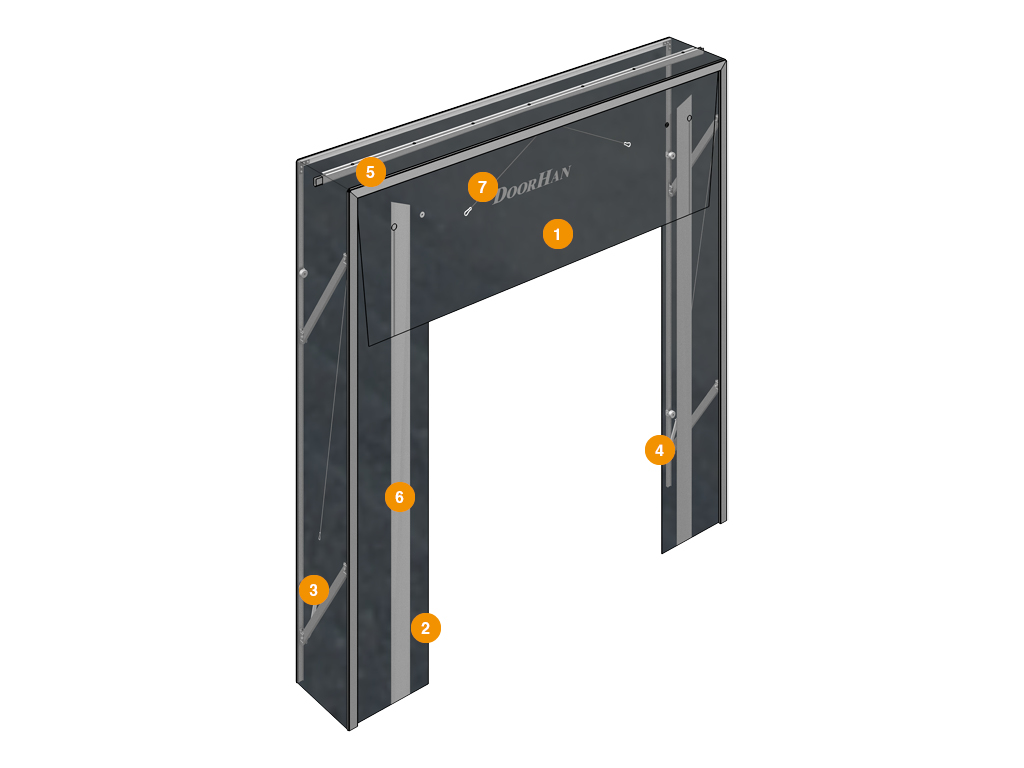

结构

技术规格

产品使用条件

参数

数值

结构高度，米

3; 3,2; 3,4; 4,4

结构宽度，米

3; 3,2; 3,4

顶部前板
侧面前板
机械门封杠杆
弹簧
带排水系统的整体套筒
白色反光条
橡胶束带

参数	数值	备注
	前部PVC织物
抗拉强度，N	685	纵向（纬线）
抗拉强度，N	590	横向（经线）
滑动摩擦系数	0,3	金属
滑动摩擦系数	0,4	PVC
厚度，mm	3
重量，千克/平方米	3,6
工作温度范围，°C	-35...+50
	侧部PVC织物
抗拉强度，N	250	纵向（纬线）
抗拉强度，N	250	横向（经线）
厚度，mm	0,5
工作温度范围，°C	-35...+50
	货号	机械门封的重量，千克
	DSHRN3,0х3,0	71,142
	DSHRN3,0х3,2	73,81
	DSHRN3,0х3,4	76,479
	DSHRN3,0х4,4	89,719
	DSHRN3,2х3,0	72,516
	DSHRN3,2х3,2	75,133
	DSHRN3,2х3,4	77,802
	DSHRN3,2х4,4	91,042
	DSHRN3,4х3,0	73,844
	DSHRN3,4х3,2	76,512
	DSHRN3,4х3,4	79,129
	DSHRN3,4х4,4	92,421

1. 只有了解机械门封结构和工作程序的人员才允许操作机械门封。

2. 工作前必须检查整套机械门封的整体状态。如果发现故障，机械门封不能使用。

3. 将车辆相对于白色条纹居中停放。

4. 缓慢将车辆靠近开口，直到接触到橡胶缓冲器。

5. 确保车辆完全静止并拉上手刹（已安装防滑挡块）。此时顶部和侧面板将覆盖车身。

6. 冬季必须清除机械门封上积聚的雪和冰。

注意！为避免机械门封过早损坏，请勿超过该类型机械门封允许的车辆尺寸。

Installation

安装方法

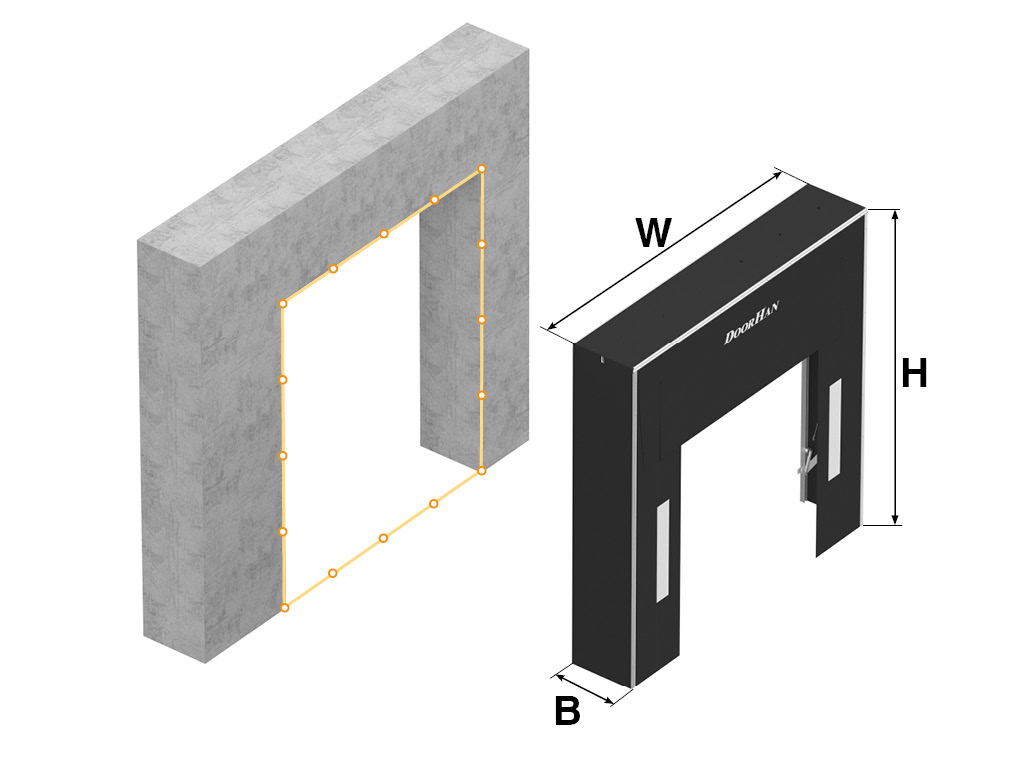

建筑工地准备

表面安装

W --- 机械门封的宽度。
H --- 机械门封的高度。
B --- 机械门封的深度。

Documentation

使用说明

证书和认证

图纸

带折叠框架的DSHRN系列机械门封

PDF

带折叠框架的DSHRN系列机械门封的活动顶板

PDF

可折叠式机械门封护照

PDF

符合性证书（装卸设备）

PDF

带折叠框架的DSHRN系列机械门封

PDF

带折叠框架的DSHRN系列机械门封安装示意图

PDF

缓冲器BR250×250×100、BR450×250×100、BRC510×250×330、BRM610×250×175、BRM600×364×110的安装示意图

PDF

缓冲器BRSP(16)465×250×165、BRSP(16)465×250×165S、BRSP(10)460×250×160、BS500×255×205、BS800×255×205的安装示意图

PDF

车轮导向装置

PDF

车轮导向装置安装示意图

PDF

角垫安装示意图

PDF

角垫

PDF

保修义务 print

购买者享有DoorHan集团生产的折叠框架机械门封的一年保修期，自购买之日起适用于零售和经销商订单。

Equipment

基本配置

单层顶板

单层侧板

铝框架

附加配置

活动顶板用于提供额外的开口密封性。如果装卸作业涉及不同高度的车身车辆，也建议使用。

大角垫。

小角垫。

货号«BR250x250x100»。基本橡胶缓冲器250×250×100毫米。确保卡车安全接近装卸位置，防止建筑墙壁损坏。安装尺寸请参见“图纸”部分。

货号«BR450x250x100»。基本橡胶缓冲器450×250×100毫米。确保卡车安全接近装卸位置，防止建筑墙壁损坏。安装尺寸请参见“图纸”部分。

Technical description

尺寸表

参数

数值

结构高度，米

3; 3,2; 3,4; 4,4

结构宽度，米

3; 3,2; 3,4

结构

顶部前板
侧面前板
机械门封杠杆
弹簧
带排水系统的整体套筒
白色反光条
橡胶束带

技术规格

参数	数值	备注
	前部PVC织物
抗拉强度，N	685	纵向（纬线）
抗拉强度，N	590	横向（经线）
滑动摩擦系数	0,3	金属
滑动摩擦系数	0,4	PVC
厚度，mm	3
重量，千克/平方米	3,6
工作温度范围，°C	-35...+50
	侧部PVC织物
抗拉强度，N	250	纵向（纬线）
抗拉强度，N	250	横向（经线）
厚度，mm	0,5
工作温度范围，°C	-35...+50
	货号	机械门封的重量，千克
	DSHRN3,0х3,0	71,142
	DSHRN3,0х3,2	73,81
	DSHRN3,0х3,4	76,479
	DSHRN3,0х4,4	89,719
	DSHRN3,2х3,0	72,516
	DSHRN3,2х3,2	75,133
	DSHRN3,2х3,4	77,802
	DSHRN3,2х4,4	91,042
	DSHRN3,4х3,0	73,844
	DSHRN3,4х3,2	76,512
	DSHRN3,4х3,4	79,129
	DSHRN3,4х4,4	92,421

产品使用条件

1. 只有了解机械门封结构和工作程序的人员才允许操作机械门封。

2. 工作前必须检查整套机械门封的整体状态。如果发现故障，机械门封不能使用。

3. 将车辆相对于白色条纹居中停放。

4. 缓慢将车辆靠近开口，直到接触到橡胶缓冲器。

5. 确保车辆完全静止并拉上手刹（已安装防滑挡块）。此时顶部和侧面板将覆盖车身。

6. 冬季必须清除机械门封上积聚的雪和冰。

注意！为避免机械门封过早损坏，请勿超过该类型机械门封允许的车辆尺寸。

Installation

安装方法

表面安装

建筑工地准备

W --- 机械门封的宽度。
H --- 机械门封的高度。
B --- 机械门封的深度。

保修义务

购买者享有DoorHan集团生产的折叠框架机械门封的一年保修期，自购买之日起适用于零售和经销商订单。

Documentation

使用说明

带折叠框架的DSHRN系列机械门封

PDF

带折叠框架的DSHRN系列机械门封的活动顶板

PDF

证书和认证

可折叠式机械门封护照

PDF

符合性证书（装卸设备）

PDF

图纸

带折叠框架的DSHRN系列机械门封

PDF

带折叠框架的DSHRN系列机械门封安装示意图

PDF

缓冲器BR250×250×100、BR450×250×100、BRC510×250×330、BRM610×250×175、BRM600×364×110的安装示意图

PDF

缓冲器BRSP(16)465×250×165、BRSP(16)465×250×165S、BRSP(10)460×250×160、BS500×255×205、BS800×255×205的安装示意图

PDF

车轮导向装置

PDF

车轮导向装置安装示意图

PDF

角垫安装示意图

PDF

角垫

PDF
